ABR

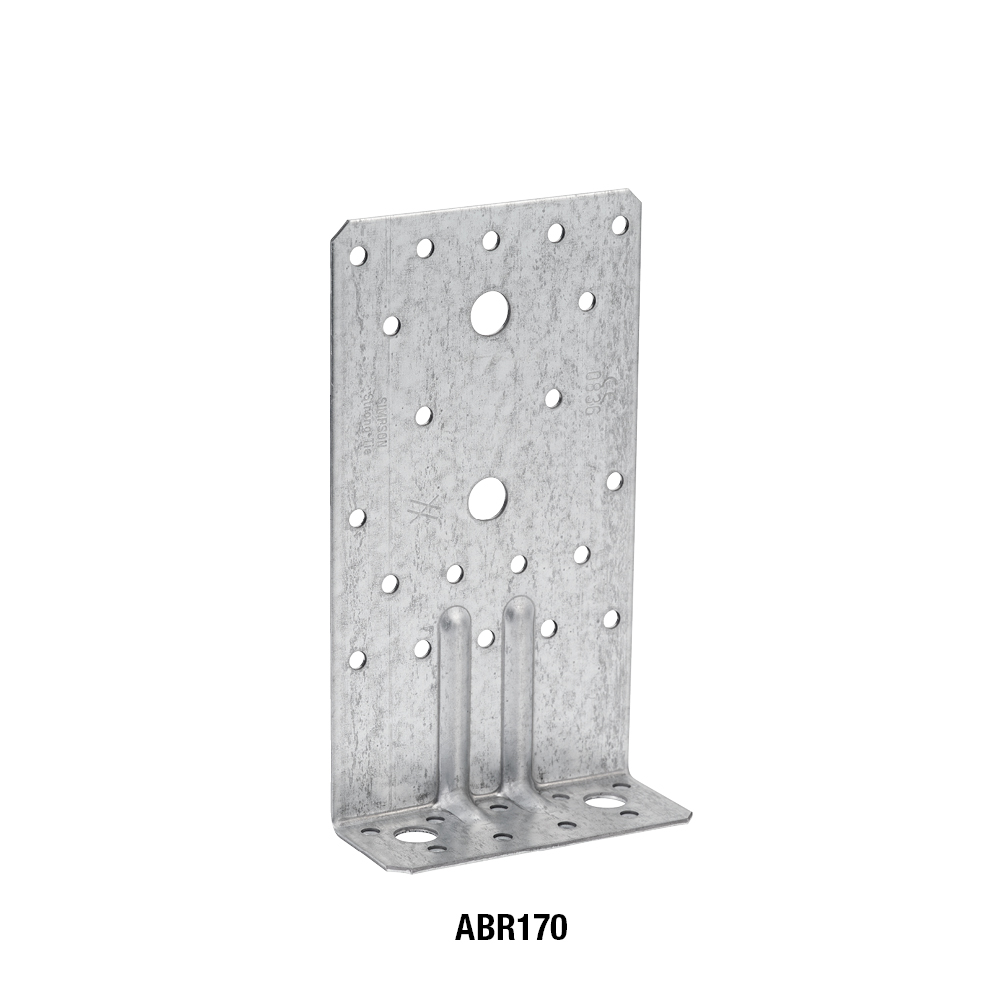

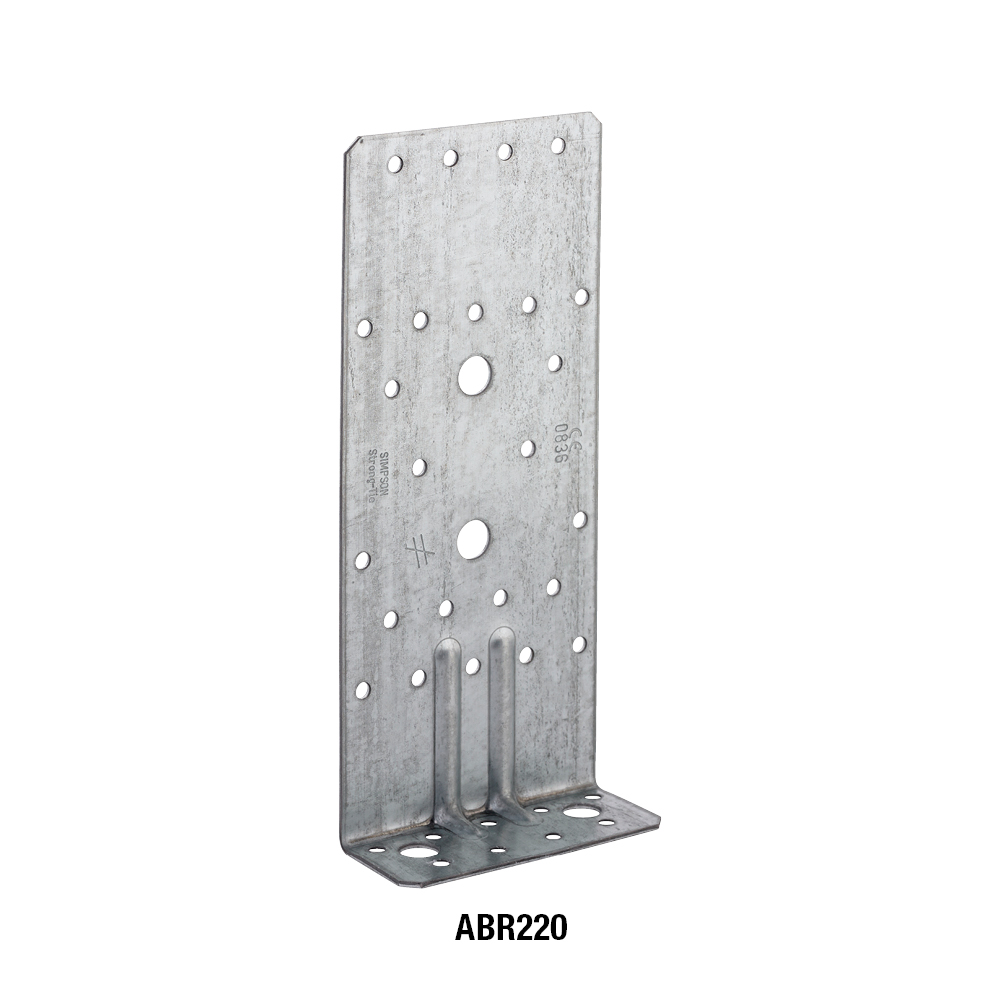

Kulmalevy keskivahvistuksella ABR170 ABR220

ABR-kulmalevyjä käytetään kantavien puurakenteiden liitoksissa.
Näissä kiinnikkeissä on vahvat keski- tai reunavahvistukset.

CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
Indoor
Electrogalvanized steel Z275

Tuotteen yksityiskohdat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

Hyödyt palkki-palkkiliitoksissa:

  • Täydellinen lisäeristykseen
  • Kiinnikkeen koko mahdollistaa eristysratkaisut
  • Voidaan käyttää sekä puu- että teräsrakenteille
  • Helppo asentaa
  • CE-hyväksytty, ETA-06/016
  • Kantaa suuria kuormia

Hyödyt pilari-palkkiliitoksissa:

  • CE-hyväksytty kiinnitettäessä betoniin
  • Kantaa kuormia kolmessa suunnassa

Sovellus

Liitos

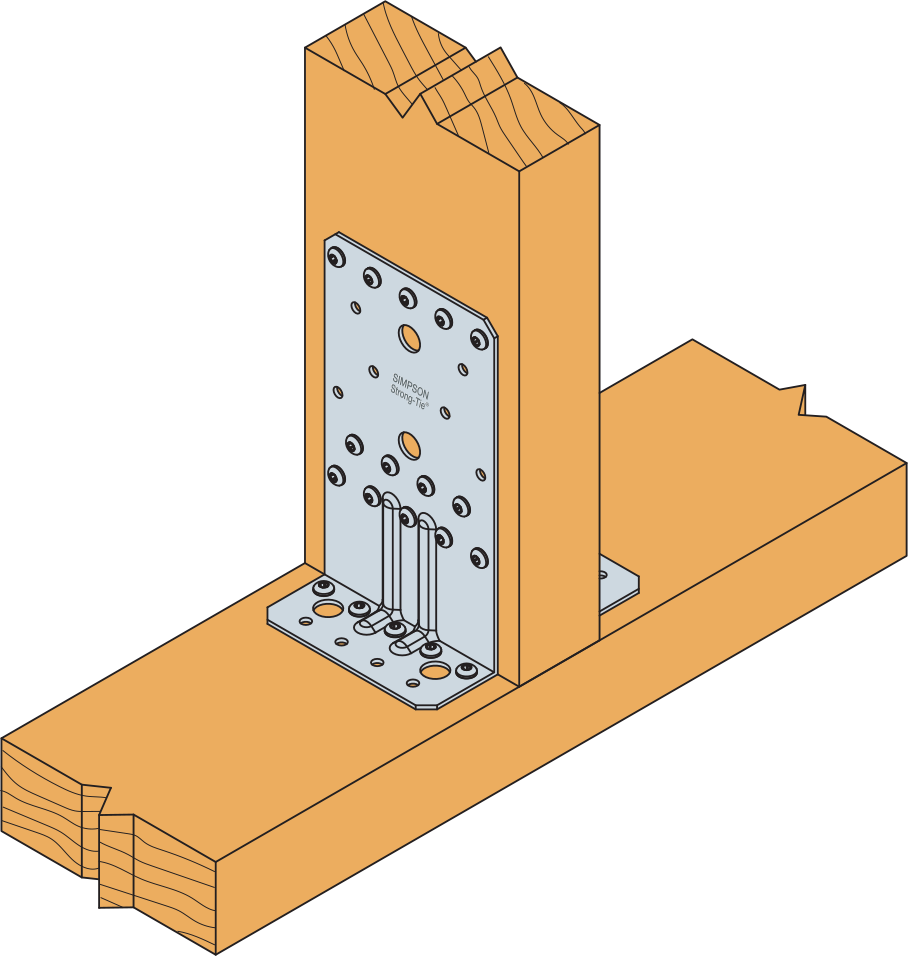

  • Puu puuhun

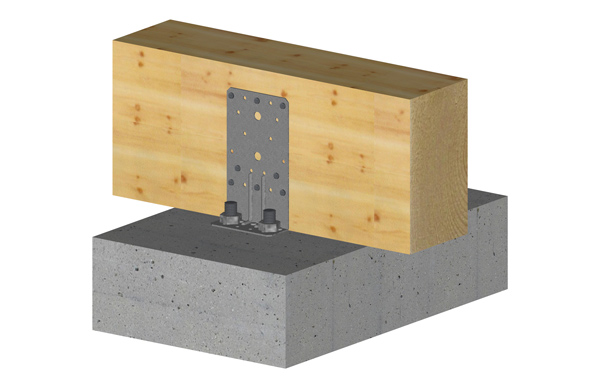

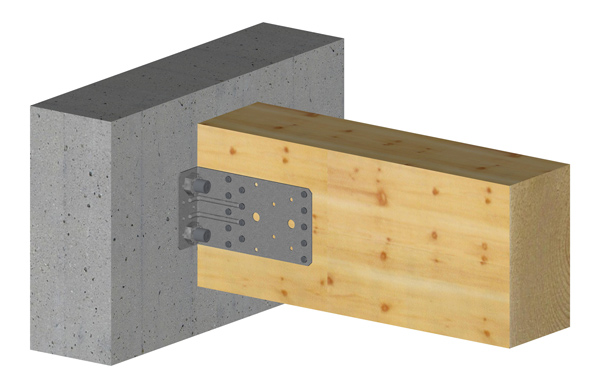

  • Puu betoniin

Käyttötarkoitus

  • Palkki palkkiin
  • Kulmaliitos
  • Pilari palkkiin
  • Palkki

Tekniset tiedot

Mitat

Mitat ja ominaisarvot

Tuotenro Mitat [mm] Reiät, sivu A Reiät, sivu B Box Quantity
A B C t Ø5 Ø12 Ø5 Ø12
ABR170170409522029225
ABR220220409522429225

Kestävyyden ominaisarvot - Puu-puu liitos

Tuotenro Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
Liitoskiinnikkeet Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
Sivu A Sivu B R1.k R2/3.k R4/5.k
Määrä Määrä CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR1701497.4min (12,3 ; 11,3/ kmod^0,35)16.421.19.6/kmod^0.29.6/kmod^0.2
ABR2201497.4min (12,3 ; 11,3/ kmod^0,35)16.421.19.6/kmod^0.29.6/kmod^0.2

** Yhdistetylle kuormitukselle maksimikiinnitys
*** R4/5 on määritetty palkin leveydelle b ≥ 60mm ja epäkeskisyydelle e ≤ 90mm. Muut b- ja e-arvot ovat ETA-tiedoissa.
**** R4/5 on määritetty palkin leveydelle b > 60mm ja epäkeskisyydelle e < 150mm. Muut b- ja e-arvot ovat ETA-tiedoissa.

Kestävyyden ominaisarvot - Palkki betoniin liitos

Tuotenro Kestävyyden ominaisarvot - Puu-betoni liitos
Liitoskiinnikkeet Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
Sivu A Sivu B R1.k R2/3.k R4/5.k
Määrä Tyyppi Määrä Tyyppi CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR17014CNA2Ø10min. (33.0 ; 25.2/kmod)25.2/kmod19.7min. (25.4 ; 24.6/kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)
ABR22014CNA2Ø10min. (33.0 ; 25.2/kmod)25.2/kmod19.7min. (25.4 ; 24.6/kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)

* e ≥ 50 mm

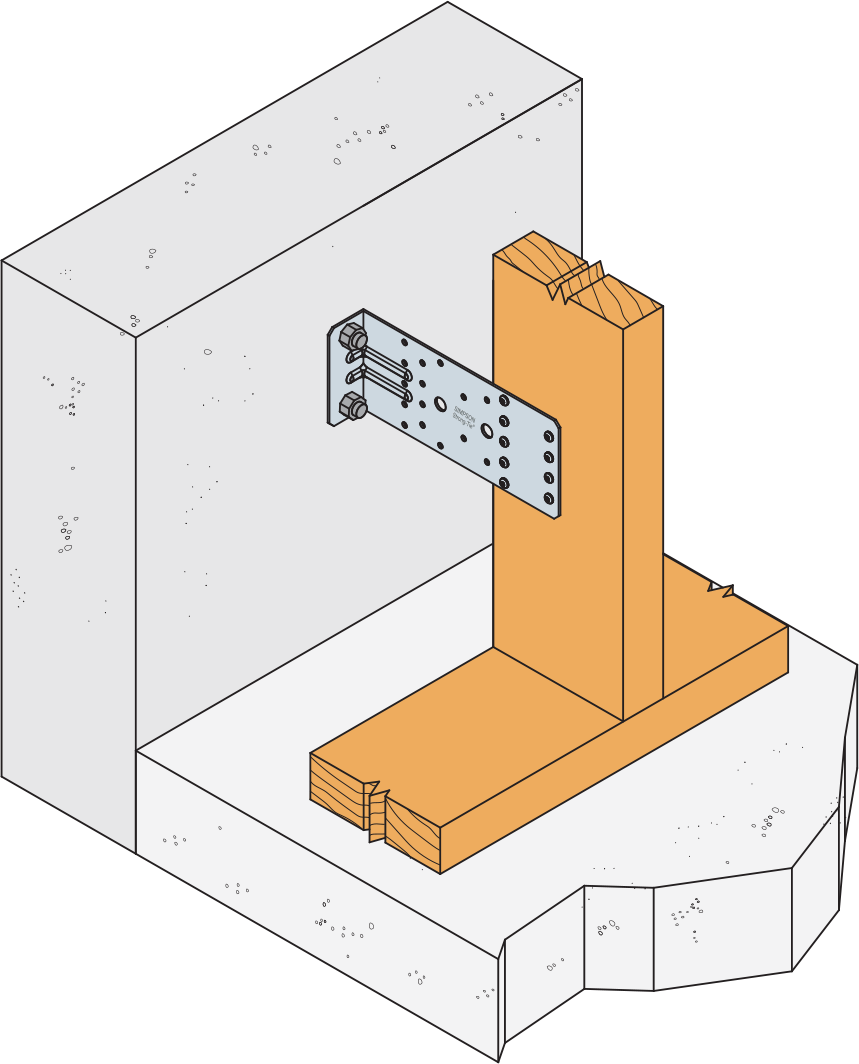

Ominaiskapasiteetit - julkisivun laudoitus

Tuotenro Kestävyyden ominaisarvot - Puu-betoni liitos
Liitoskiinnikkeet Tuotteiden kantokyvyt, julkisivupalkki, täysnaulaus, 1 kulmalevy per liitos [kN] [kN]
Sivu A Sivu B R1,k R2/3.k R6.k
Määrä Tyyppi Määrä Tyyppi CNA 4,0x35 CNA 4,0x40 CNA 4,0x60 CNA 4,0x35 CNA 4,0x40 CNA 4,0x60 CNA 4,0x35 CNA 4,0x40 CNA 4,0x60
ABR1709CNA2M1010.2min. (11,8 ; 12,1/kmod)min. (16,9 ; 12,1/kmod)3.53.84.9min. (14,9; 11,0/kmod)min. (16,5; 11,0/kmod)min. (21,1; 11,0/kmod)
ABR2209CNA2M10min. (14,3 ; 12,1/kmod)min. (15,9 ; 12,1/kmod)min. (20,6 ; 12,1/kmod)2.72.93.7min. (14,9; 9,0/kmod)min. (16,5; 9,0/kmod)min. (21,1; 9,0/kmod)

Kapasiteetit on annettu yhdelle kulmalevylle siinä tapauksessa, että useampia kulmalevyjä sijoitetaan vuorotellen palkin vastakkaisille puolielle.

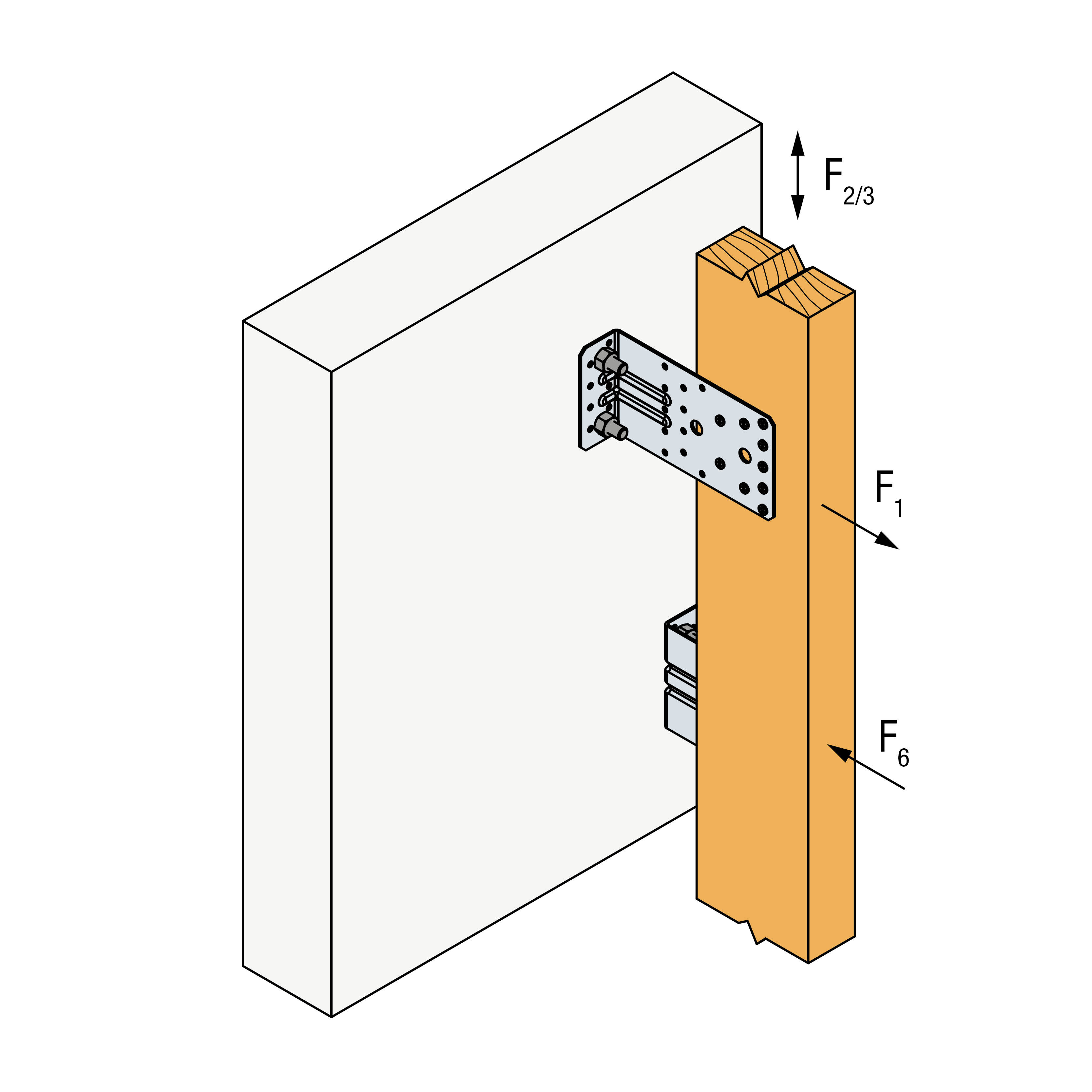

Kulmalevy voidaan kiinnittää vain yhdellä pultilla (ylempi) ainostaan siinä tapauksessa, jos kuormitus kohdistuu suunnassa F1 ja F6. Siinä tapauksessa kantokyky F1 on puolet arvosta.

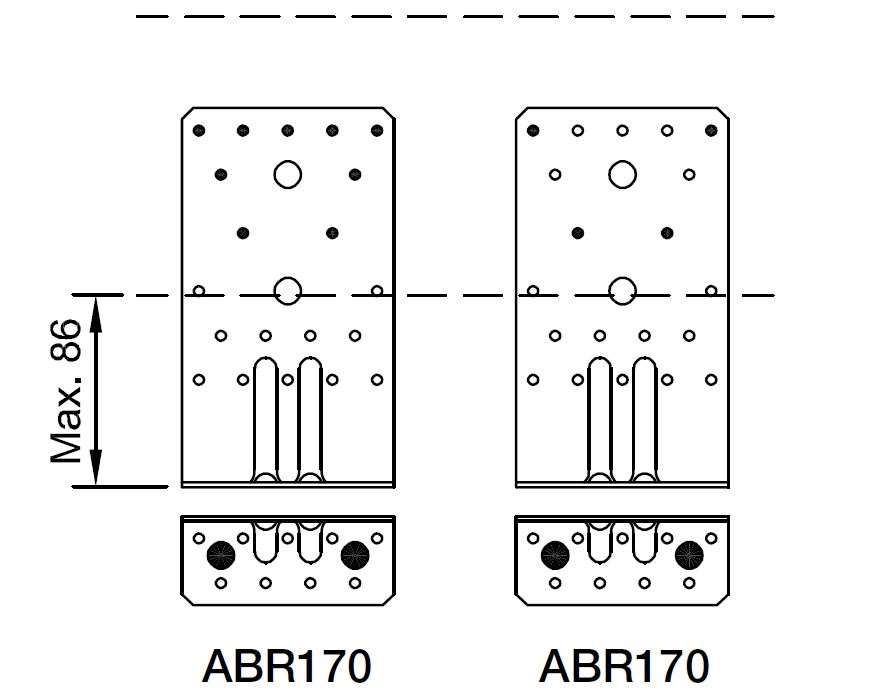

Palkin etäisyys tukeen on oltava alle 132 mm kulmalevylle ABR220 ja alle 86 mm kulmalevylle ABR170.

Allowable capacities - Timber to facade - CSTB Cahier 3316

Tuotenro Product allowable capacities - Timber to Concrete - CSTB Cahier 3316
Fasteners Product capacities, beam to facade, full nailing, 1 ABR per connection [daN]
Flange A Flange B R1,d R2/3,d
Qty Type Qty Type 1 mm 3 mm
ABR1709CSA1M1045067.776.3
ABR2209CSA1M1045033.380

The capacities are given for one ABR, in the case, that in total more ABR are placed alternate opposite on the beam.

Only the upper bolt has to be installed on the ABR.

The distance of the beam to the support shall be less than 132 mm for ABR220, and less than 86 mm for ABR170.

Asennus

Asennus

Kiinnittäminen

  • Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
  • Puu-betoni liitos: pultti

Sertifiointi

Suorituskykyvakuutus (DoP)

Euroopan tekninen arviointi (ETA)

eta-06-0106.pdf (13.43 MB)
