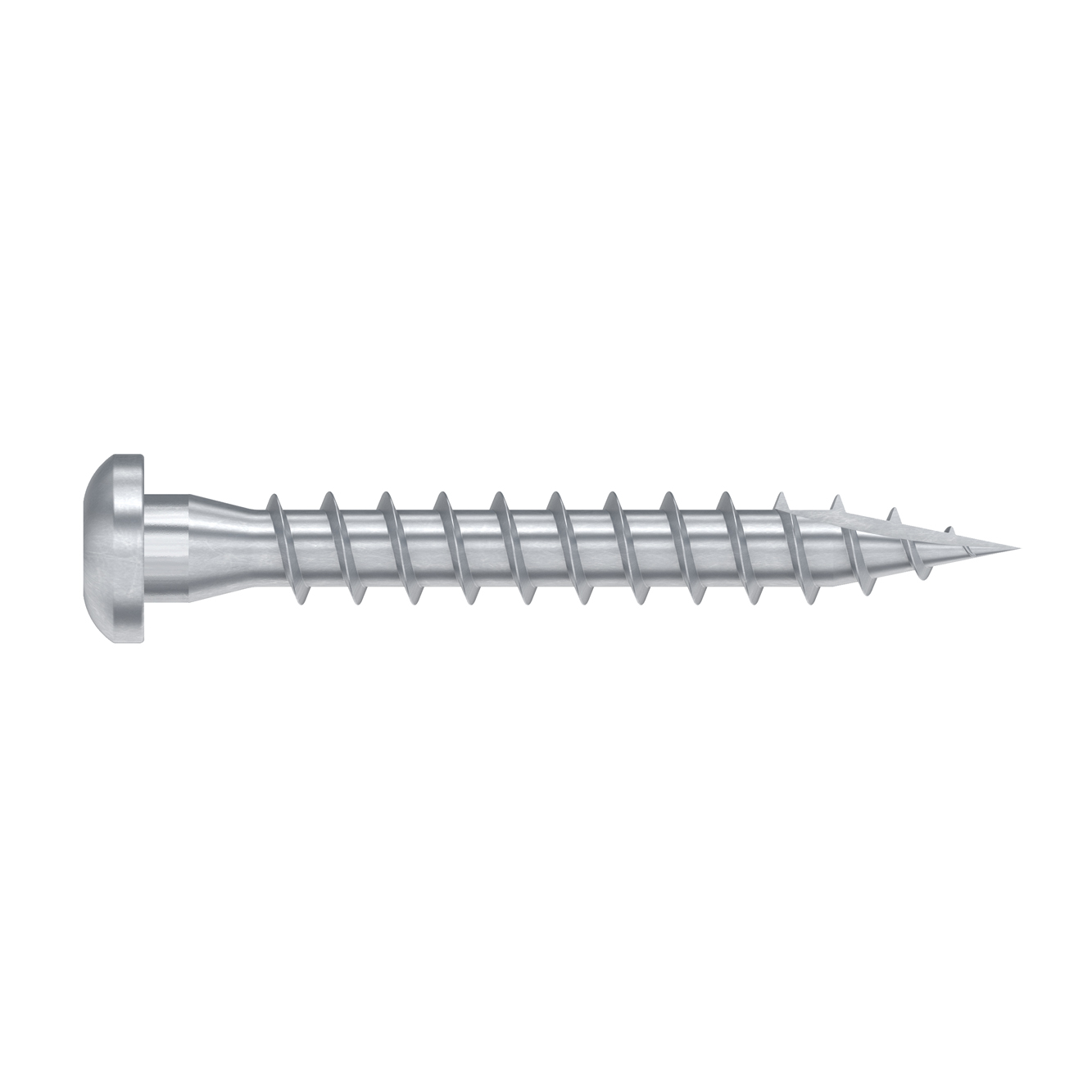

CSA

Naulauslevyruuvit

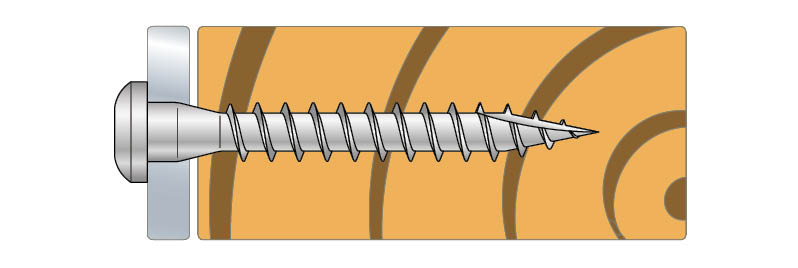

CSA-ruuvit on kehitetty erityisesti teräksisten kiinnikkeiden kiinnittämiseksi puuhun. Ruuvin kannan juuri on muotoiltu niin, että se sopii kiinnikkeen reikään täydellisesti. Siksi liitoksesta tulee jäykempi ja kestävyydeltään parempi kuin muilla ruuveilla.

CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
Indoor
Electrogalvanized steel 12 µm
Solid Wood

Tuotteen yksityiskohdat

Kuvat

QDBPC50E

Ominaisuudet

Materiaali

  • Teräslaatu:
    Hiiliteräs
  • Korroosiosuoja:
    N. 12 μm sinkkikerros

Hyödyt

  • Erikoiskierre puuhun kiinnittämiseksi, porakärki nopeaan ruuvautumiseen
  • Ei puun halkeilua

Sovellus

Liitos

  • Primääripalkki / sekundääripalkki: massiivipuu, komposiitti, liimapuu

Käyttötarkoitus

  • Kulmalevyt
  • Palkkikenkä
  • Sidevanne

Tekniset tiedot

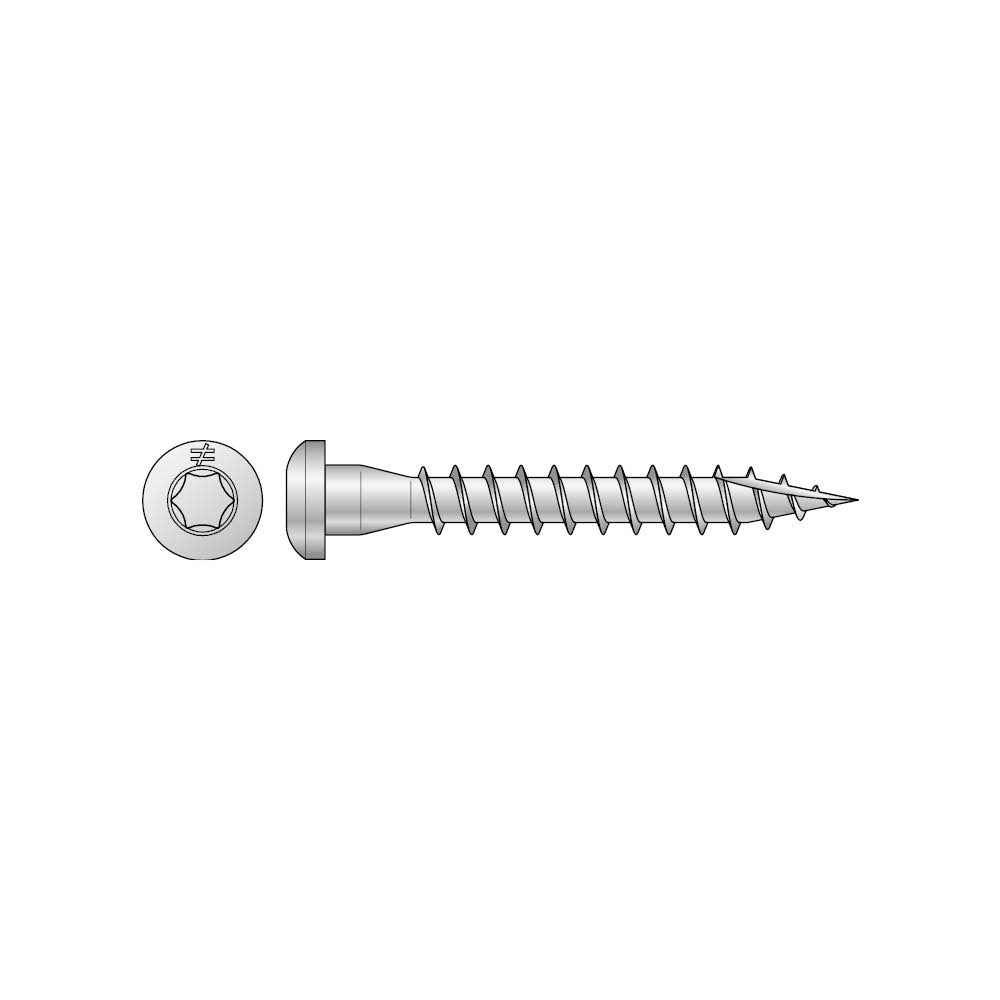

Mitat

Product Dimensions

Tuotenro Mitat [mm]
L lg d dh
CSA4.0X3030243.957.3
CSA5.0X2525194.858.3
CSA5.0X35-R35294.858.3
CSA5.0X3535294.858.3
CSA5.0X35-HV35294.858.3
CSA5.0X40-R40344.858.3
CSA5.0X4040344.858.3
CSA5.0X40-HV40344.858.3
CSA5.0X5050444.858.3
CSA5.0X8080744.858.3

Capacities are given for 2 mm steel plate thickness and C24 timber. To determine the capacities for other steel thickness and / or timber grades, please refer to ETA-04/0013.

Performance values based upon timber density of 350 kg/m3

Kestävyyden ominaisarvot

Tuotenro Kestävyyden ominaisarvot [kN]
Rax,k Rlat,k
CSA4.0X301.281.36
CSA5.0X251.381.49
CSA5.0X35-R2.111.99
CSA5.0X352.111.99
CSA5.0X35-HV2.111.99
CSA5.0X40-R2.472.25
CSA5.0X402.472.25
CSA5.0X40-HV2.472.25
CSA5.0X503.22.63
CSA5.0X805.383.5

Characteristic Capacities - used in Timber C24, for other material please refer to ETA-04/0013

Rax = axial withdrawal capacity

Rlat = lateral capacity

Sertifiointi

Suorituskykyvakuutus (DoP)

Euroopan tekninen arviointi (ETA)

Related Downloads

  • Structural Fasteners Technical Guide

    Structural Fasteners Technical Guide

    In this technical guide you will find general information, characteristic parameters as well as load capacities for C24 solid timber, GL24h glulam, CLT, steel to wood and boards to wood, for our Solid-Drive range of structural fasteners.
