R-LX-HF-ZF

Betoniruuvit, kuusiokantapää, sinkkipinnoitettu

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Uusi

Käyttöluokka 3

Outdoor

R_LX_HF_ZF_SSTBP_homepage_NO_no

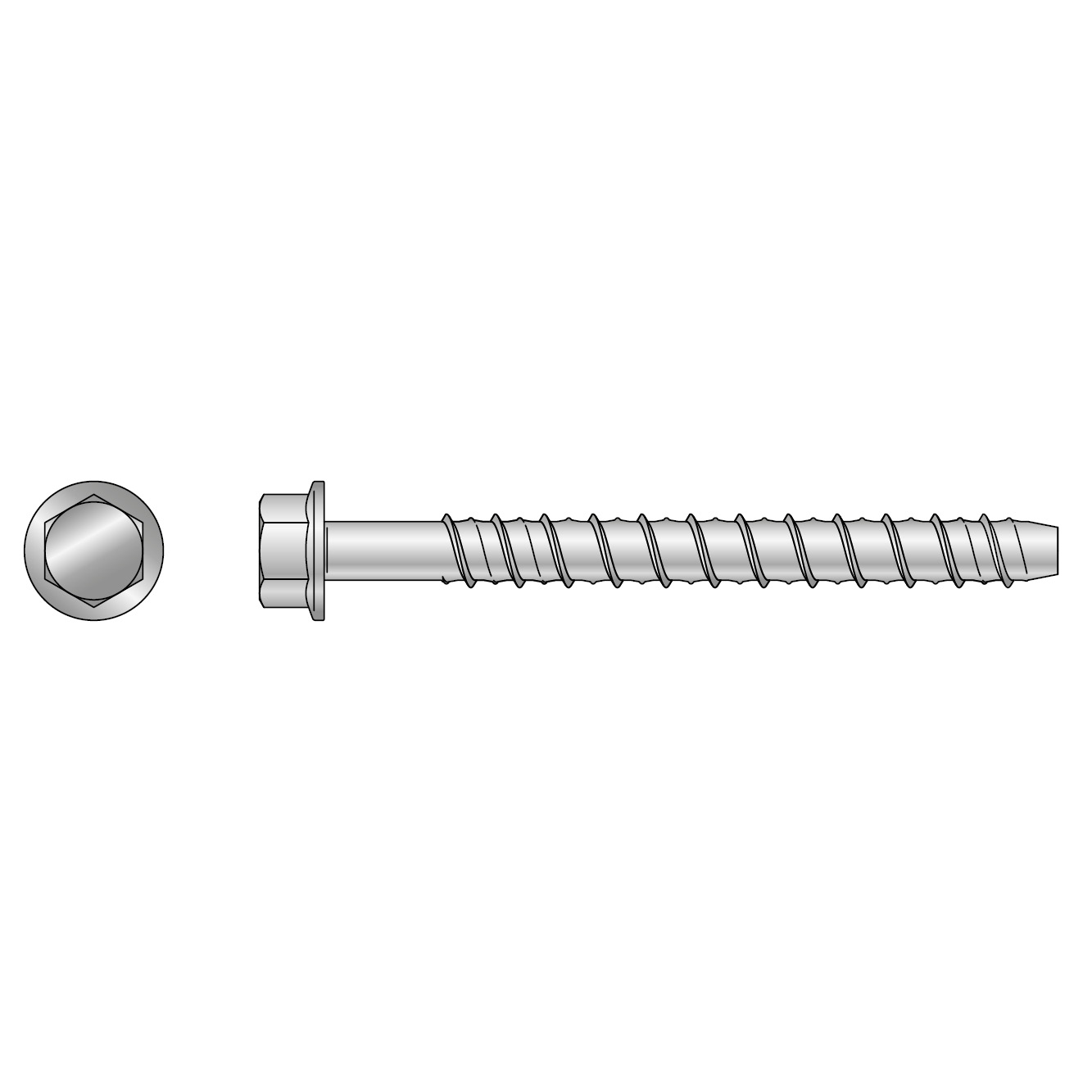

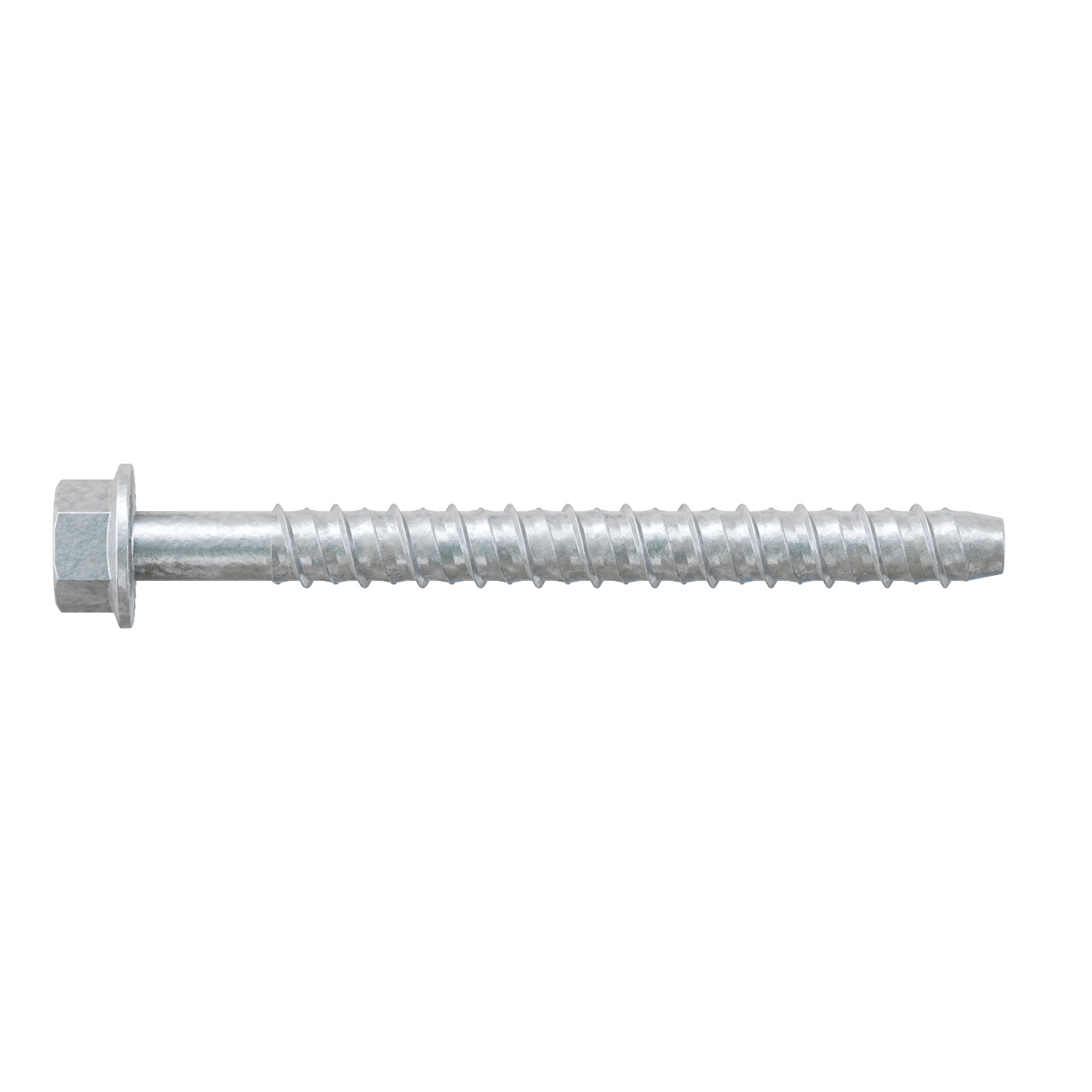

R-LX-HF-ZF Main.jpg

Tekniset tiedot

Dimension

Viite	Metallic fixings dimensions
	Tuotenumero	Muu		Mitat ja ominaisarvot[mm]
	Tuotenumero	NOBB nr.	Määrä / pakkaus[pcs]	D[mm]	L[mm]	aluslevyn halkaisija[mm]	Pää[mm]
R-LX-05X50-HF	76836	58072632	50.0	6.3	50	12	8
R-LX-05x75-HF	76837	58072643	50.0	6.3	75	12	8
R-LX-06X50-HF	76838	58072658	50.0	7.5	50	14	10
R-LX-06X75-HF	76839	58072662	50.0	7.5	75	14	10
R-LX-06X100-HF	76840	58072677	50.0	7.5	100	14	10
R-LX-06X130-HF	76841	58072681	50.0	7.5	130	14	10
R-LX-08X60-HF	76842	58072696	25.0	10	60	18	13
R-LX-08X75-HF	76843	58072700	25.0	10	75	18	13
R-LX-08X100-HF	76844	58072715	25.0	10	100	18	13
R-LX-08X130-HF	76845	58072726	25.0	10	130	18	13
R-LX-10X85-HF	76846	58072734	25.0	12.5	85	22	15
R-LX-10X100-HF	76847	58072745	25.0	12.5	100	22	15
R-LX-10X120-HF	76848	58072753	25.0	12.5	120	22	15

Suositeltu kuormitus

Viite	Metallic fixings loads
	Suositeltu kuorma
	Vakiokiinnityssyvyys				Vähennetty ankkurointisyvyys
	Vetovoima - Nᵣd		Leikkausvoima - Vᵣd		Vetovoima - Nᵣd		Leikkausvoima - Vᵣd
	Halkeilematon betoni C20/25[kN]	Halkeillut betoni C20 / 25[kN]	Halkeilematon betoni C20/25[kN]	Halkeillut betoni C20 / 25[kN]	Halkeilematon betoni C20/25[kN]	Halkeillut betoni C20 / 25[kN]	Halkeilematon betoni C20/25[kN]	Halkeillut betoni C20 / 25[kN]
R-LX-05X50-HF	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-05x75-HF	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-06X50-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X75-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X100-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X130-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-08X60-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X75-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X100-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X130-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-10X85-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3
R-LX-10X100-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3
R-LX-10X120-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3

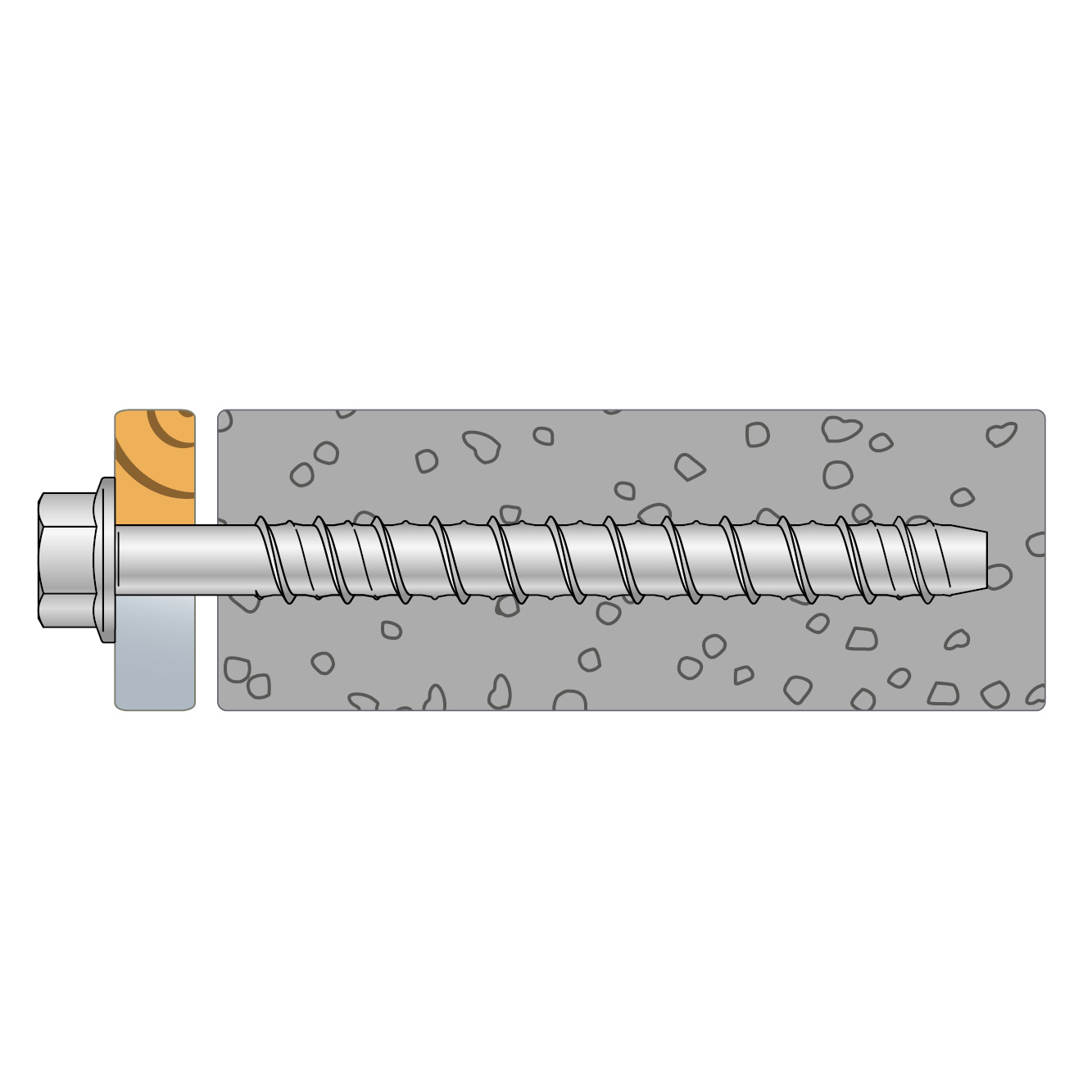

INSTALLATION DATA

Viite	Metallic fixings dimensions		Asennustiedot
	Muu		Asennustiedot
	Reiän halkaisija kiinnityskohteessa[mm]	Iskuruuvimeisselin suurin vääntömomentti[Nm]	Reiän halkaisija betonissa[mm]	Vakiokiinnityssyvyys						Vähennetty asennussyvyys
	Reiän halkaisija kiinnityskohteessa[mm]	Iskuruuvimeisselin suurin vääntömomentti[Nm]	Reiän halkaisija betonissa[mm]	Asennetun materiaalin suurin paksuus[mm]	Todellinen reiän syvyys	Vähimmäisankkurointisyvyys[mm]	Betonin vähimmäispaksuus[mm]	Vähimmäisetäisyys kiinnityspisteiden välillä[mm]	Vähimmäisreunaetäisyys[mm]	Asennetun materiaalin suurin paksuus[mm]	Todellinen reiän syvyys	Vähimmäisankkurointisyvyys[mm]	Betonin vähimmäispaksuus[mm]	Vähimmäisetäisyys kiinnityspisteiden välillä[mm]	Vähimmäisreunaetäisyys[mm]
R-LX-05X50-HF	7	200	5	7	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-05x75-HF	7	200	5	32	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-06X50-HF	9	400	6	-	L + 10 - tfix	55	100	45	45	7	L + 10 - tfix	43	100	45	45
R-LX-06X75-HF	9	400	6	20	L + 10 - tfix	55	100	45	45	32	L + 10 - tfix	43	100	45	45
R-LX-06X100-HF	9	400	6	45	L + 10 - tfix	55	100	45	45	57	L + 10 - tfix	43	100	45	45
R-LX-06X130-HF	9	400	6	75	L + 10 - tfix	55	100	45	45	87	L + 10 - tfix	43	100	45	45
R-LX-08X60-HF	12	900	8	-	L + 10 - tfix	70	110	50	50	10	L + 10 - tfix	50	100	50	50
R-LX-08X75-HF	12	900	8	5	L + 10 - tfix	70	110	50	50	25	L + 10 - tfix	50	100	50	50
R-LX-08X100-HF	12	900	8	30	L + 10 - tfix	70	110	50	50	50	L + 10 - tfix	50	100	50	50
R-LX-08X130-HF	12	900	8	60	L + 10 - tfix	70	110	50	50	80	L + 10 - tfix	50	100	50	50
R-LX-10X85-HF	14	950	10	-	L + 10 - tfix	85	130	60	60	30	L + 10 - tfix	55	100	60	60
R-LX-10X100-HF	14	950	10	15	L + 10 - tfix	85	130	60	60	45	L + 10 - tfix	55	100	60	60
R-LX-10X120-HF	14	950	10	35	L + 10 - tfix	85	130	60	60	65	L + 10 - tfix	55	100	60	60

Sertifiointi

Eurooppalainen tekninen arviointi (ETA)

eta-17-0806-r-lx-2020.pdf
