R-LX-CS-ZF

Betoniruuvit, uppokärkiset, sinkkipinnoitetut

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 3

Outdoor

R_LX_CS_ZF_SSTBP_homepage_NO_no

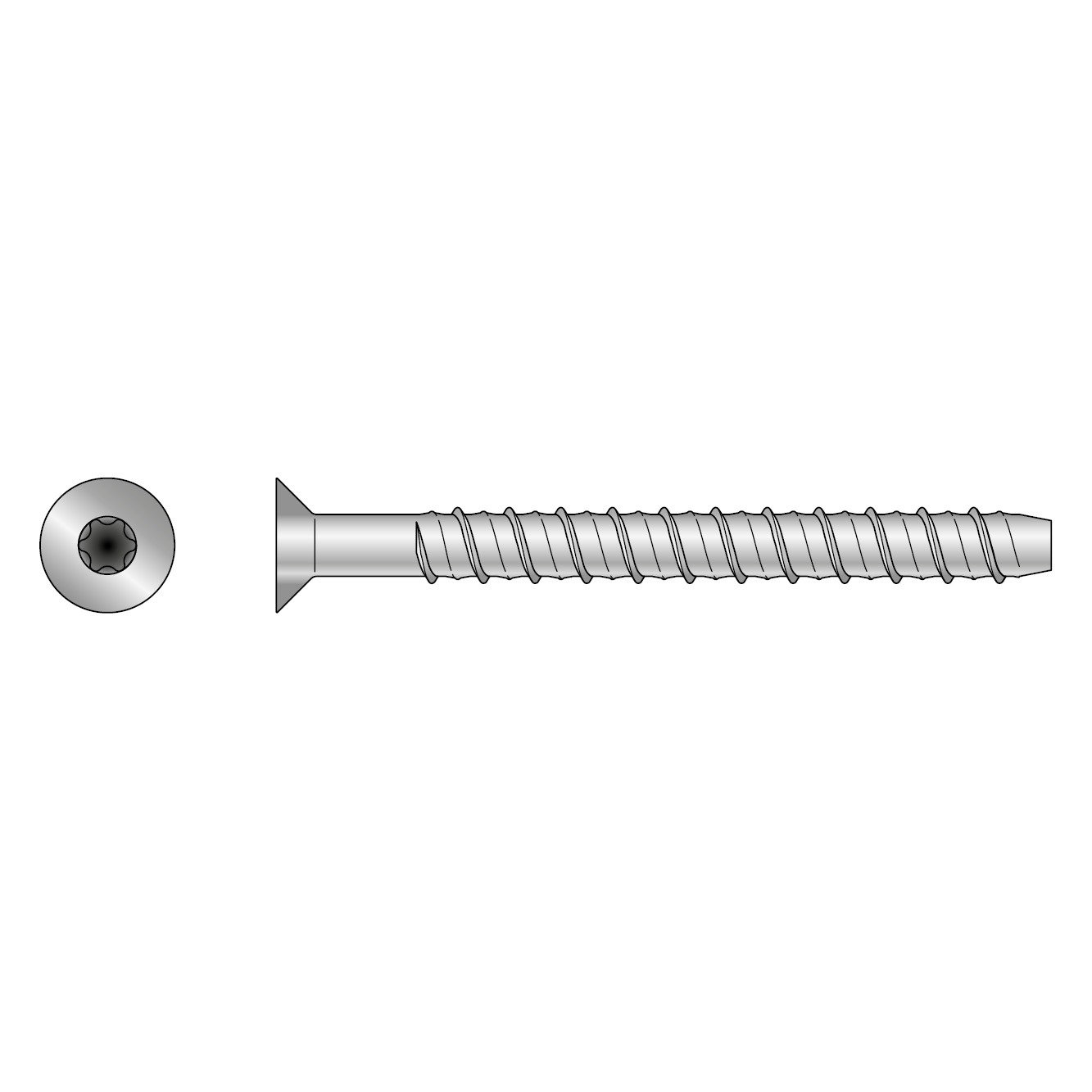

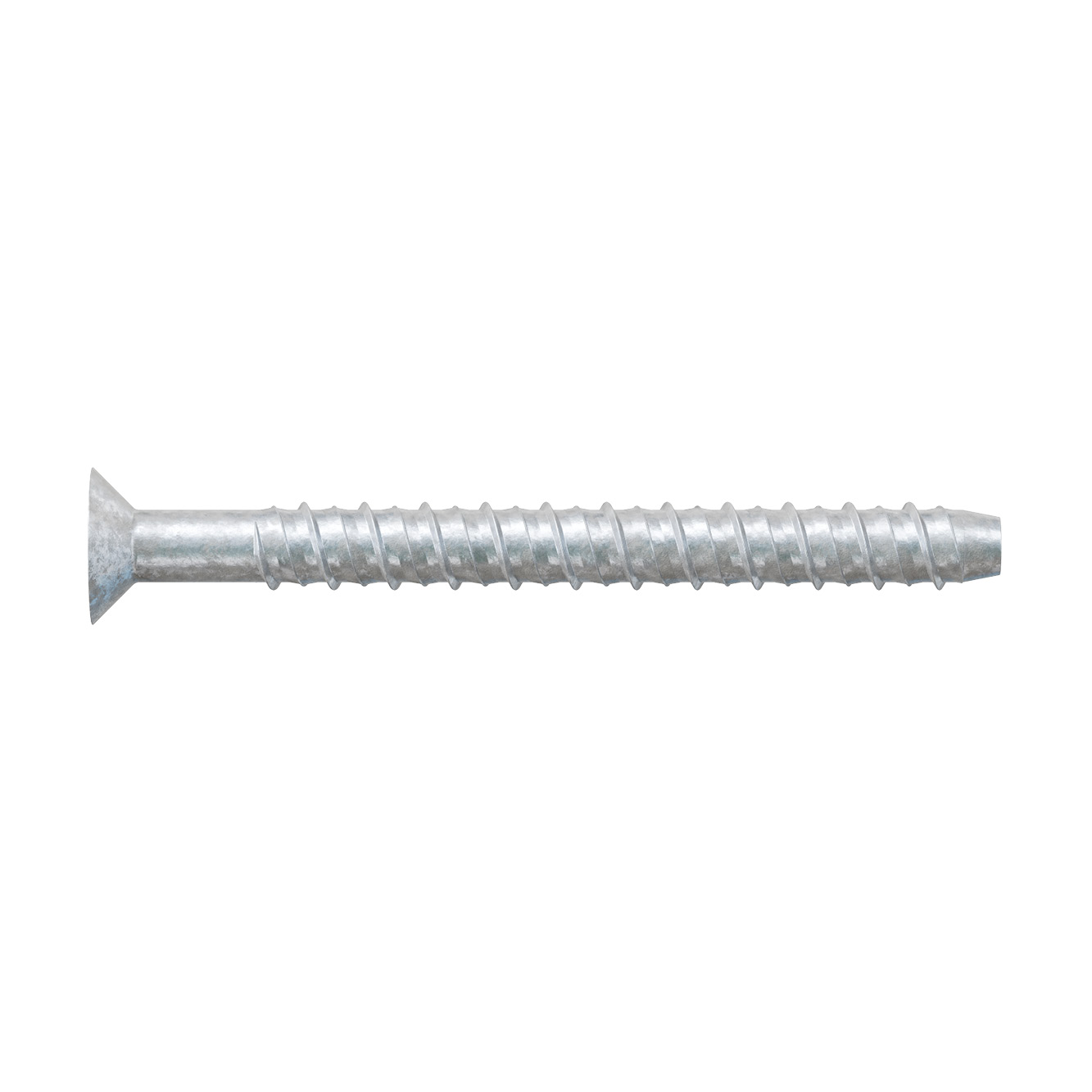

R-LX-CS-ZF Main.jpg

Tekniset tiedot

Dimension

Viite	Metallic fixings dimensions
	Tuotenumero	Muu		Mitat ja ominaisarvot[mm]
	Tuotenumero	NOBB nr.	Määrä / pakkaus[pcs]	D[mm]	Pituus[mm]	Bit	aluslevyn halkaisija[mm]
R-LX-05X50-CS	76888	58072764	50.0	6.3	50	TX25	10.9
R-LX-05X75-CS	76889	58072772	50.0	6.3	75	TX25	10.9
R-LX-06X50-CS	76890	58072783	50.0	7.5	50	TX40	13.2
R-LX-06X75-CS	76891	58072798	50.0	7.5	75	TX40	13.2
R-LX-06X100-CS	76892	58072802	50.0	7.5	100	TX40	13.2
R-LX-06X120-CS	76893	58072817	50.0	7.5	120	TX40	13.2
R-LX-06X140-CS	76897	58072836	50.0	7.5	140	TX40	13.2

Suositeltu kuormitus

Viite	Metallic fixings loads
	Suositeltu kuorma
	Vakiokiinnityssyvyys				Vähennetty ankkurointisyvyys
	Vetovoima - Nᵣd		Leikkausvoima - Vᵣd		Vetovoima - Nᵣd		Leikkausvoima - Vᵣd
	Halkeilematon betoni C20/25[kN]	Halkeillut betoni C20 / 25[kN]	Halkeilematon betoni C20/25[kN]	Halkeillut betoni C20 / 25[kN]	Halkeilematon betoni C20/25[kN]	Halkeillut betoni C20 / 25[kN]	Halkeilematon betoni C20/25[kN]	Halkeillut betoni C20 / 25[kN]
R-LX-05X50-CS	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-05X75-CS	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-06X50-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X75-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X100-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X120-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X140-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1

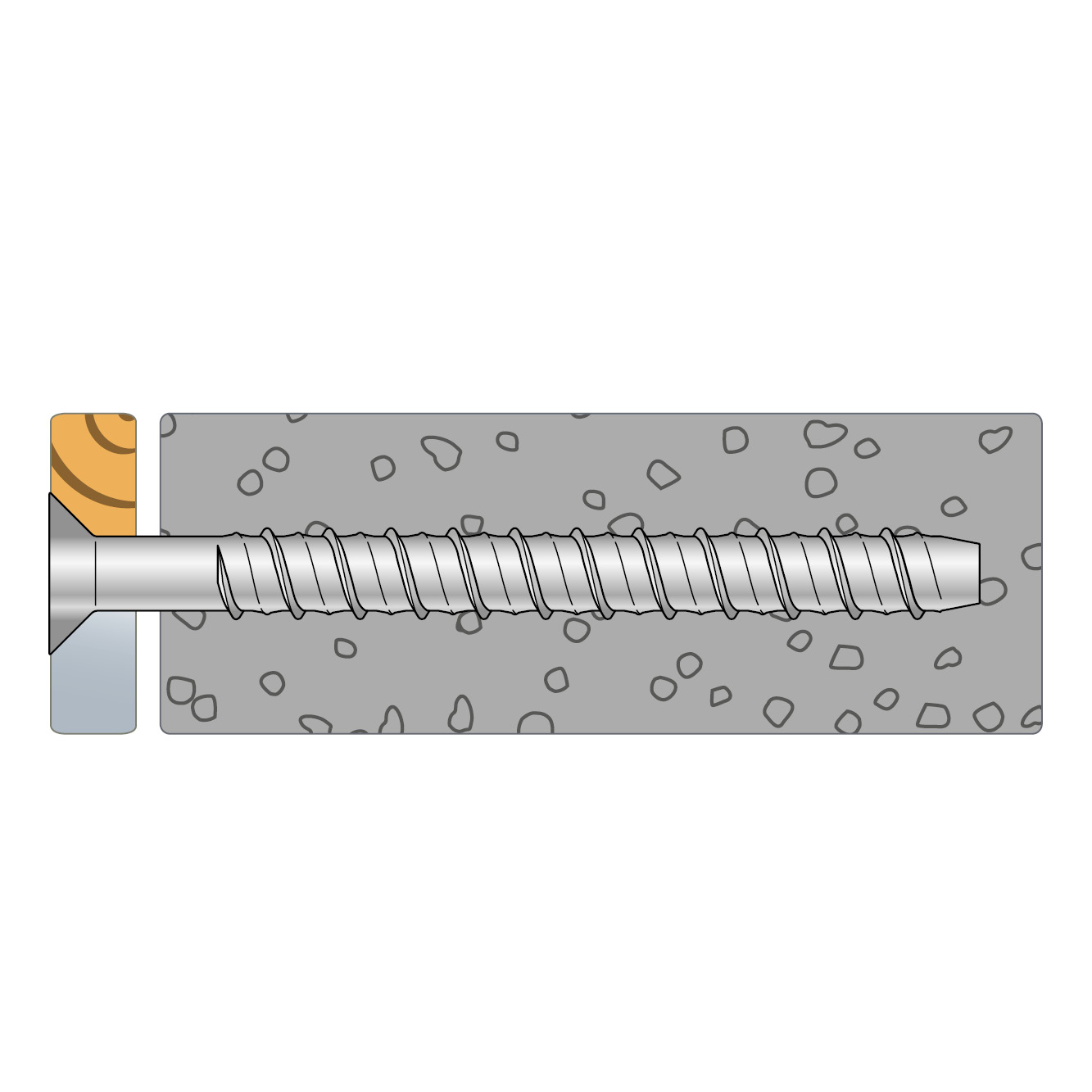

INSTALLATION DATA

Viite	Metallic fixings dimensions		Asennustiedot
	Muu		Asennustiedot
	Reiän halkaisija kiinnityskohteessa[mm]	Iskuruuvimeisselin suurin vääntömomentti[Nm]	Reiän halkaisija betonissa[mm]	Vakiokiinnityssyvyys						Vähennetty asennussyvyys
	Reiän halkaisija kiinnityskohteessa[mm]	Iskuruuvimeisselin suurin vääntömomentti[Nm]	Reiän halkaisija betonissa[mm]	Asennetun materiaalin suurin paksuus[mm]	Todellinen reiän syvyys	Vähimmäisankkurointisyvyys[mm]	Betonin vähimmäispaksuus[mm]	Vähimmäisetäisyys kiinnityspisteiden välillä[mm]	Vähimmäisreunaetäisyys[mm]	Asennetun materiaalin suurin paksuus[mm]	Todellinen reiän syvyys	Vähimmäisankkurointisyvyys[mm]	Betonin vähimmäispaksuus[mm]	Vähimmäisetäisyys kiinnityspisteiden välillä[mm]	Vähimmäisreunaetäisyys[mm]
R-LX-05X50-CS	7	200	5	7	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-05X75-CS	7	200	5	32	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-06X50-CS	9	400	6	-	L + 10 - tfix	55	100	45	45	7	L + 10 - tfix	43	100	45	45
R-LX-06X75-CS	9	400	6	20	L + 10 - tfix	55	100	45	45	32	L + 10 - tfix	43	100	45	45
R-LX-06X100-CS	9	400	6	45	L + 10 - tfix	55	100	45	45	57	L + 10 - tfix	43	100	45	45
R-LX-06X120-CS	9	400	6	65	L + 10 - tfix	55	100	45	45	77	L + 10 - tfix	43	100	45	45
R-LX-06X140-CS	9	400	6	85	L + 10 - tfix	55	100	45	45	97	L + 10 - tfix	43	100	45	45

Sertifiointi

Eurooppalainen tekninen arviointi (ETA)

eta-17-0806-r-lx-2020.pdf
