Betoniruuvit

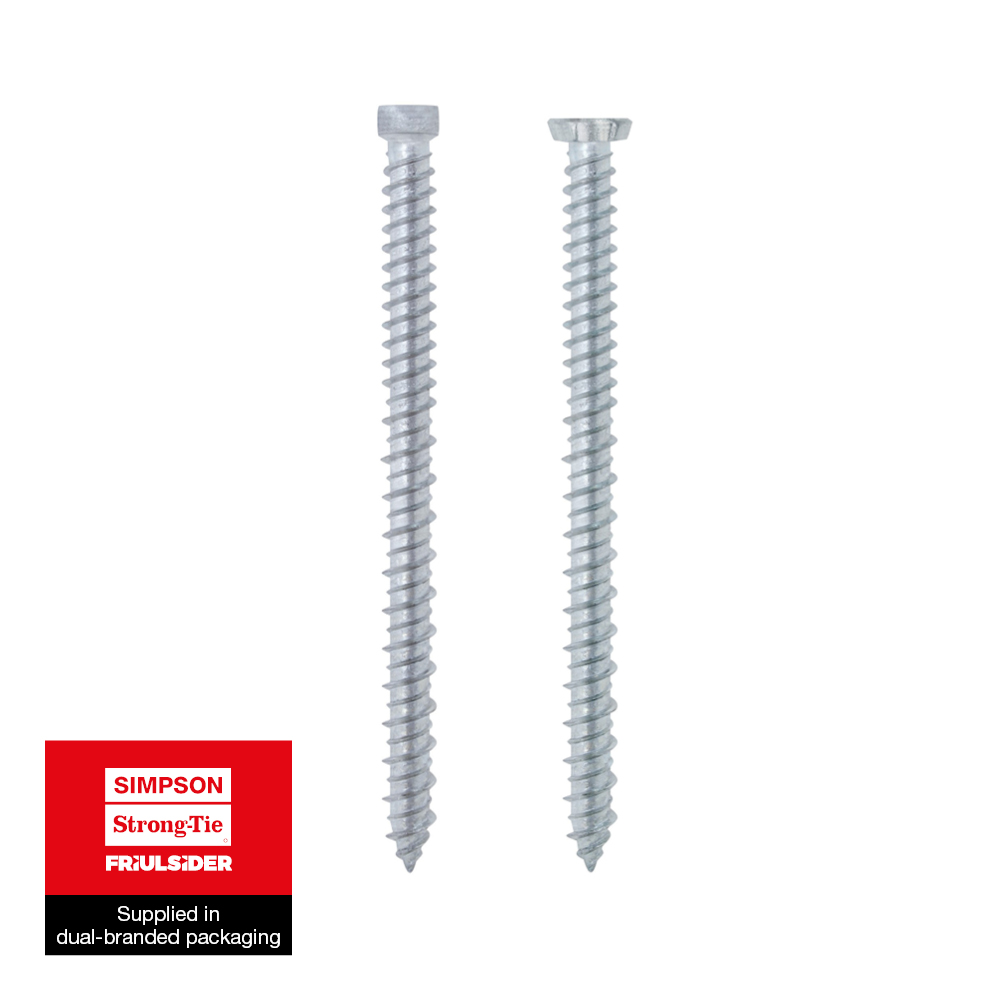

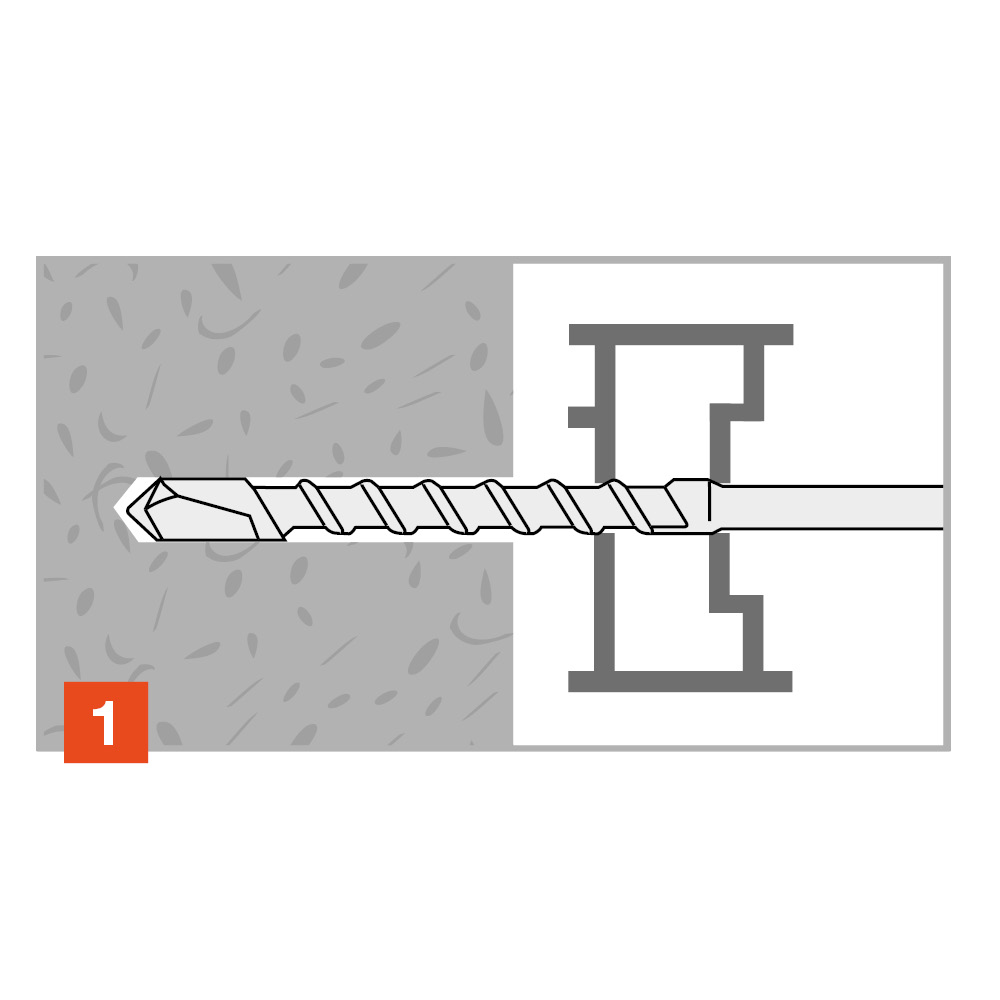

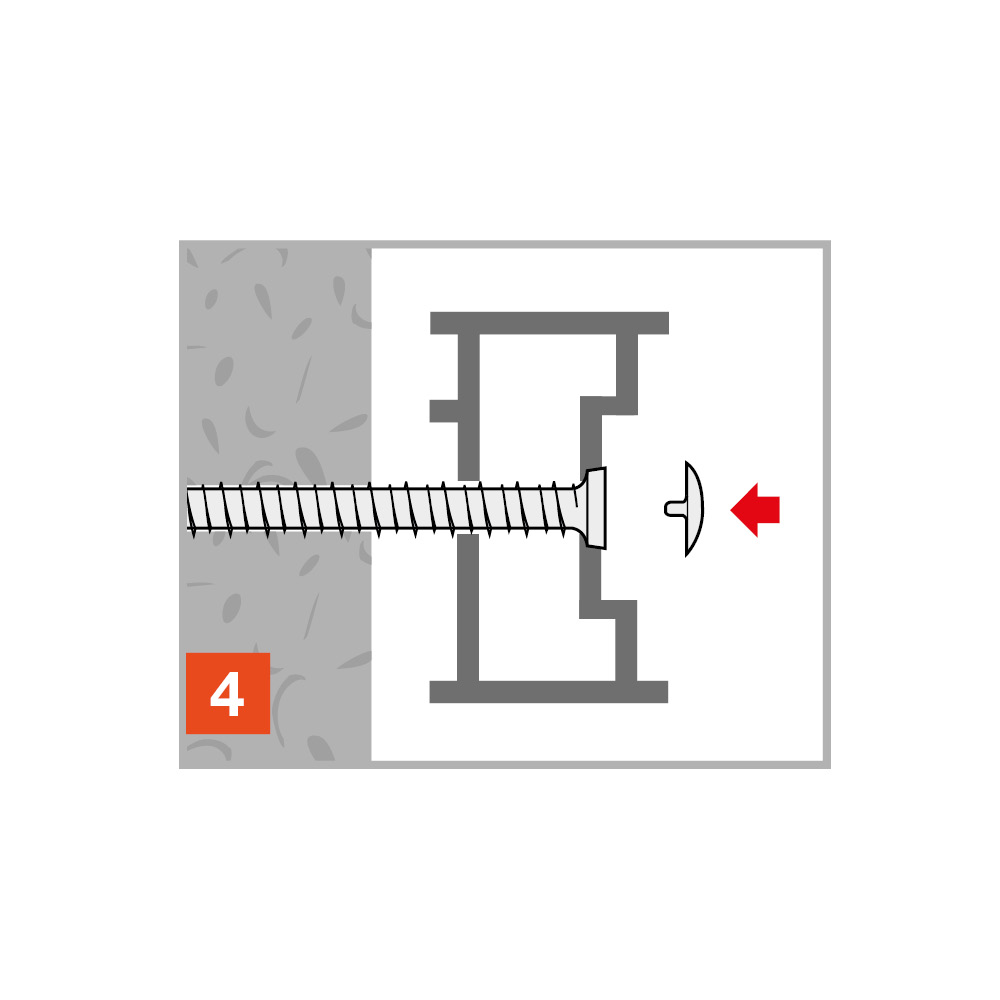

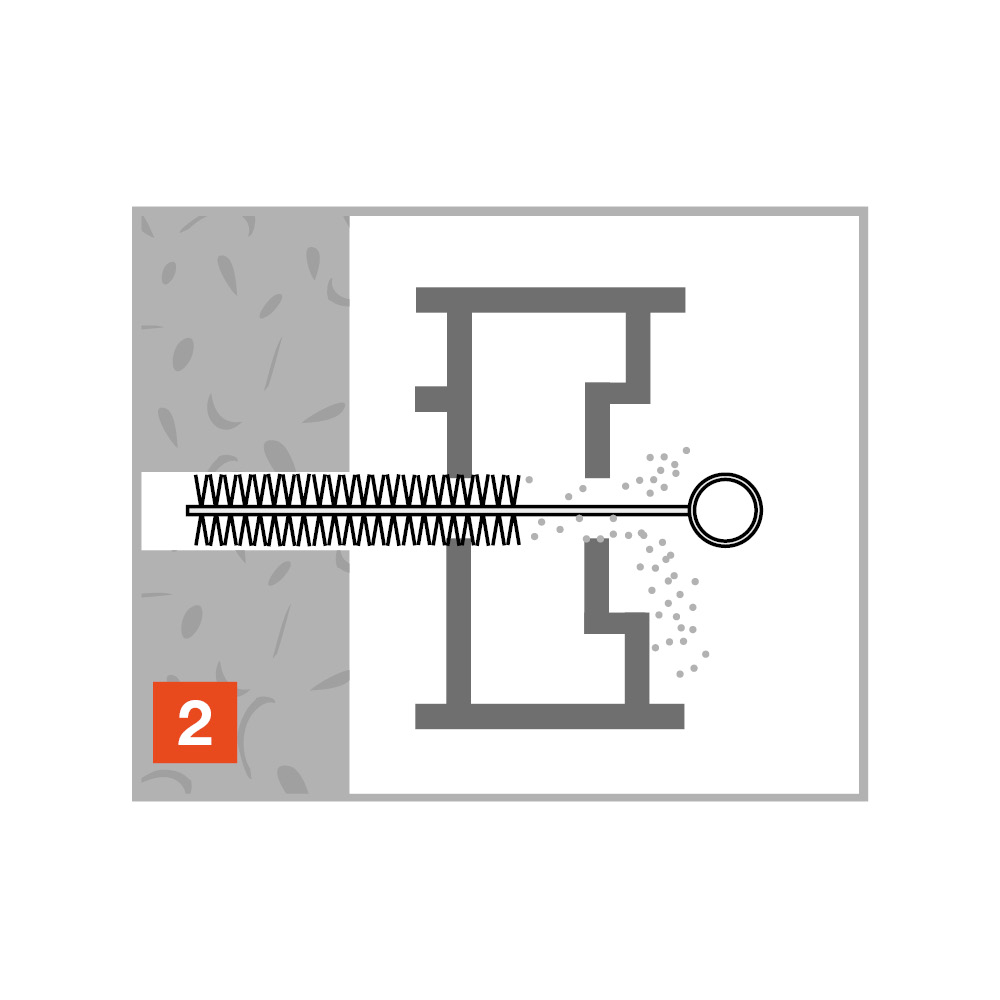

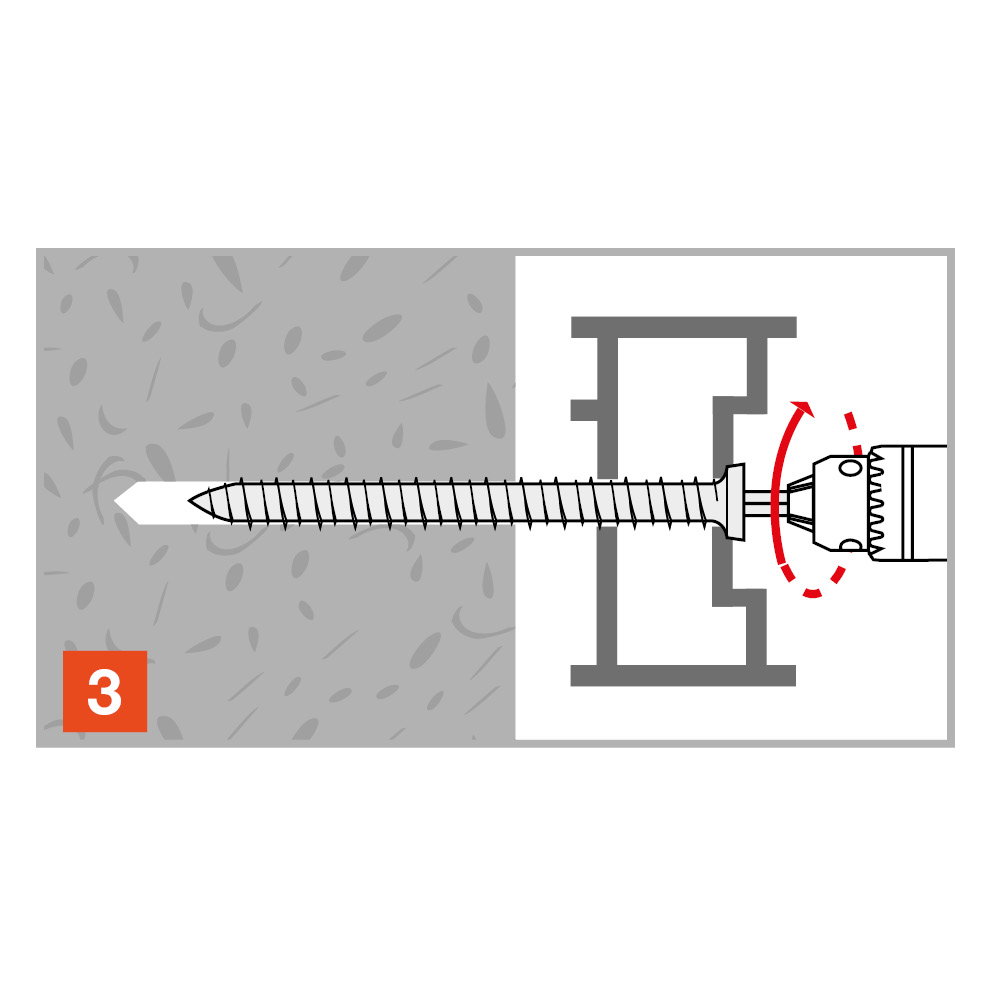

VF is a concrete screw Ø7.5 mm for the assembly of window and door frame elements designed for fixings in various building materials.

Tekniset tiedot

CE-merkitty

Käyttöluokka 2

Indoor

Sähkösinkitty teräs

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Benefits

Ihanteellinen etäkiinnityksiin
Mahdollistaa kiinnitykset lähellä reunaa
Pieni reiän halkaisija
Estää kehyksen muodonmuutokset

Sovellus

Material

Teräs
Valkoinen sinkitty

Applications

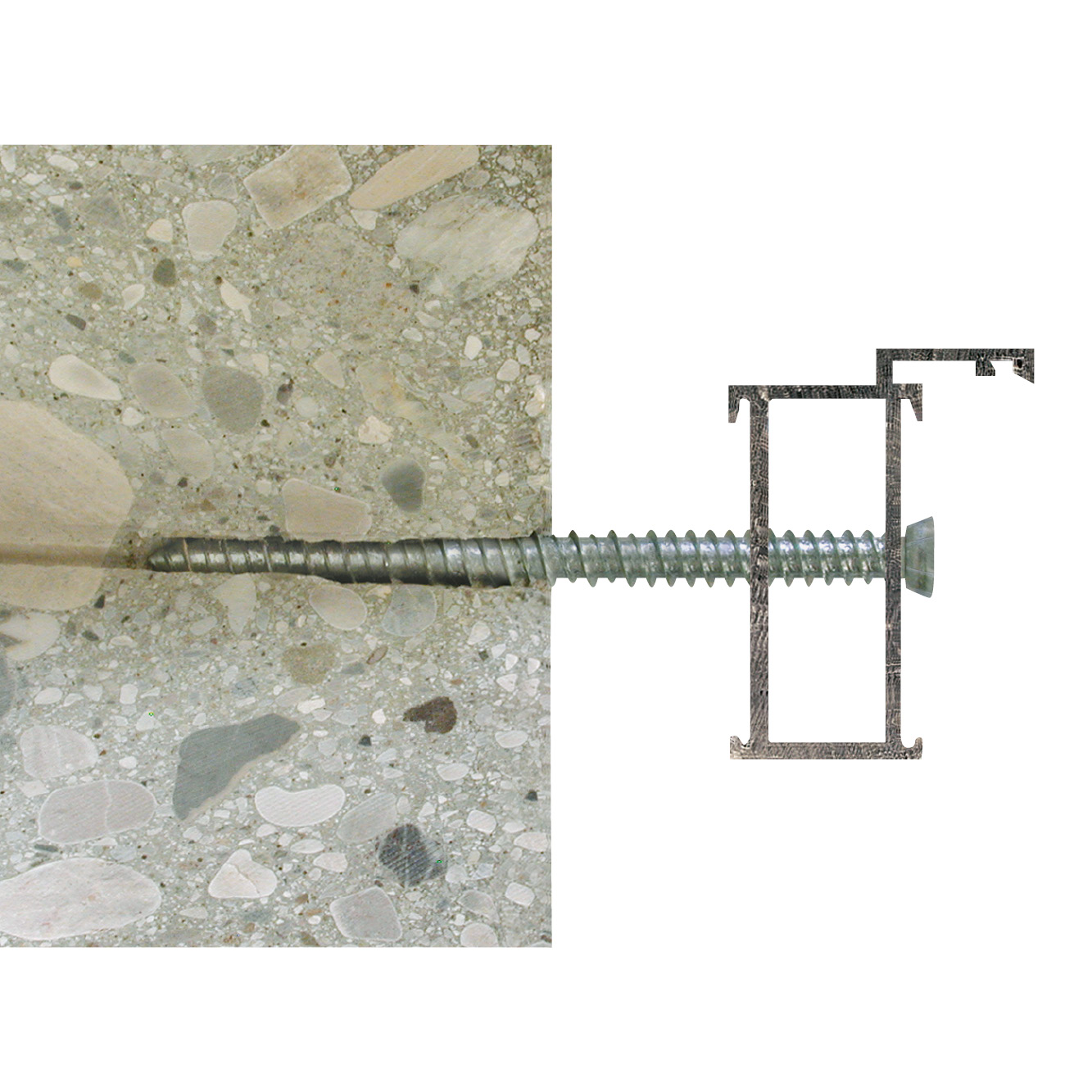

Ikkuna- ja ovikehykset
Puu profiilit ja rimat
Liittimet

Suitable for

Halkeilematon betoni
Kiinteä tiili
Hunajakenno (osittain sopiva)
Vaahtobetoni (osittain sopiva)
Kiinteä kivi (osittain sopiva)
Puu

Tekniset tiedot

Tuotteen mitat - Sylinterikantaruuvit

Mitat

Taulukkoa "Tuotteen mitat - Sylinterikantaruuvit" ei voida näyttää: viitteitä ei ole saatavilla.

Tuotteen mitat - Uppokantaruuvi

Mitat

Viite	Metallic fixings dimensions									Asennustiedot
	Mitat ja ominaisarvot[mm]			Nimi	Muu					Asennustiedot		Välit ja reunat
	Mitat [dxLv][mm]	Pään halkaisija [s][mm]	Bit	Nimi	Reiän halkaisija [dₒ][mm]	Reiän halkaisija kiinnityskohteessa[mm]	Kiinnikkeen paksuus [tfᵢₓ] (¹)[mm]	Määrä / pakkaus[pcs]	Määrä per ulkolaatikko	Nimellinen upotussyvyys [hₙₒₘ][mm]	Min. reikäsyvyys [h₁>][mm]	Min. tukipaksuus [hₘᵢₙ][mm]
19419B0706000	Ø7,5x60	11.5	T-30	VF	6	6.2	30	100.0	800	30	40	60
19419B0707000	Ø7,5x70	11.5	T-30	VF	6	6.2	40	100.0	800	30	40	60
19419B0709000	Ø7,5x90	11.5	T-30	VF	6	6.2	60	100.0	800	30	40	60
19419B0710000	Ø7,5x100	11.5	T-30	VF	6	6.2	70	100.0	800	30	40	60
19419B0713500	Ø7,5x135	11.5	T-30	VF	6	6.2	105	100.0	600	30	40	60
19419B0715000	Ø7,5x150	11.5	T-30	VF	6	6.2	120	100.0	600	30	40	60
19419B0718000	Ø7,5x180	11.5	T-30	VF	6	6.2	150	100.0	400	30	40	60

⁽¹⁾Max fixing thickness refers to installation on concrete

^*Size not covered by CE certification

Suositellut kuormitukset / yksittäisille ankkureille 1)

Viite	Metallic fixings dimensions		Metallic fixings loads
	Mitat ja ominaisarvot[mm]	Nimi	Suositellut kuormat ¹) yksittäiselle ankkurille
	Mitat [dxLv][mm]		Suurin vääntömomentti ⁵)[Nm]	Hunajakenno (Bimattone) ²) fbₖ ≥ 10 N/mm²		Kiinteä tiili ²) fbₖ ≥ 20 N/mm²		Mänty ³) ρₖ = 450 kg/m³		Betoni C20/25
	Mitat [dxLv][mm]		Suurin vääntömomentti ⁵)[Nm]	Nᵣₑc[kN]	Vᵣₑc[kN]	Nᵣₑc[kN]	Vᵣₑc[kN]	Nᵣₑc[kN]	Vᵣₑc[kN]	Nᵣₑc[kN]	Vᵣₑc[kN]
19419B0709000	Ø7,5x90	VF	20	0.1	0.3	1.3	1.5	1.1	-	1.5	1.5
19419B0710000	Ø7,5x100	VF	20	0.1	0.3	1.3	1.5	1.1	-	1.5	1.5
19419B0713500	Ø7,5x135	VF	20	0.1	0.3	1.3	1.5	1.1	-	1.5	1.5
19419B0715000	Ø7,5x150	VF	20	0.1	0.3	1.3	1.5	1.1	-	1.5	1.5
19419B0718000	Ø7,5x180	VF	20	0.1	0.3	1.3	1.5	1.1	-	1.5	1.5

1)The allowable loads Nzul / Vzul were determined from the average values of the breaking loads, taking into account a safety factor γ = 4 (γ = 5 for vertically perforated bricks). Design and dimensioning
shall be carried out in accordance with the Friulsider design guide.

2) Anchoring base without plaster layer.

concrete: h_nom = 30mm

solid masonry: h_nom = 40mm

honycomb brick (Bimattone): h_nom= 60mm

3) Pine wood average gross density ρk = 450 kg/m3 / moisture content approx. 12 % / fiber direction α > 30°.

Pine wood: h_nom = 40mm

5) The installation torque must be adjusted according to the type of installation and the anchoring base.
