Bulldog® - kaksipuoliset puunsitojalevyt

Bulldog^®-puunsitojalevyjen avulla vahvistetaan puurakenteiden pulttiliitoksia.
Kaksipuolisia puunsitojalevyjä käytetään vain puu-puuliitoksissa, mutta yksipuolisia puunsitojalevyjä voidaan käyttää myös teräs-puuliitoksissa.
Bulldog®-puunsitojalevyt on valmistettu EN912:n mukaisesti. Käytettäessä yksipuolisia puunsitojalevyjä sisemmän reiän halkaisijan on vastattava pultin halkaisijaa. Kaksipuolisia puunsitojalevyjä käytettäessä tämä ei ole välttämätöntä eli puunsitojalevylle voidaan käyttää erilaisen halkaisijan omaavia pultteja. Porattaessa puuhun reikää pulttia varten porausläpimitta saa olla enintään 1 mm suurempi kuin pultin halkaisija. Pienin puunsitojalevyjen välinen etäisyys sekä puunsitojalevyn etäisyys reunasta ja päädystä on esitetty Eurocode 5:n taulukossa 8.8. 5. Kiinnittämisessä käytetään M10-M24-pultteja.

Tekniset tiedot

CE-merkitty

EPD

Outdoor

Käyttöluokka 3

Hot Dip Galvanized

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

HC340LA
Bulldog-puunsitojalevy on valmistettu HC340LA-teräksestä. Levyt on kuumasinkitty, sinkkikerroksen tyypillinen paksuus 50 μm, minkä ansiosta levyjä voidaan käyttää korrodoivassa ympäristössä.

Hyödyt

Bulldog suurentaa pulttien ja kansiruuvien kantavuutta puuelementin sivu- ja päätyliitoksissa

Sovellus

Liitos

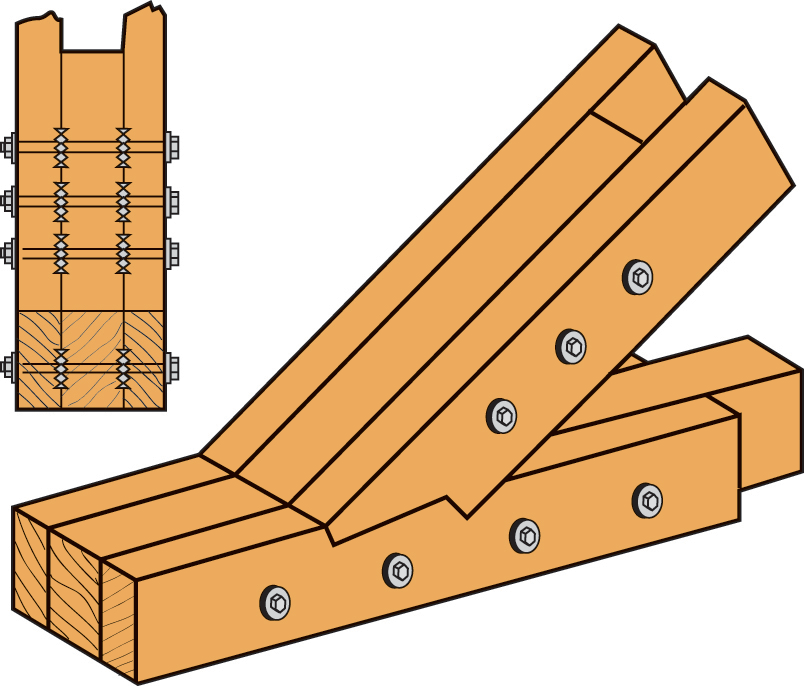

Puu-puu liitos

Käyttötarkoitus

Puu-puu liitos

Tekniset tiedot

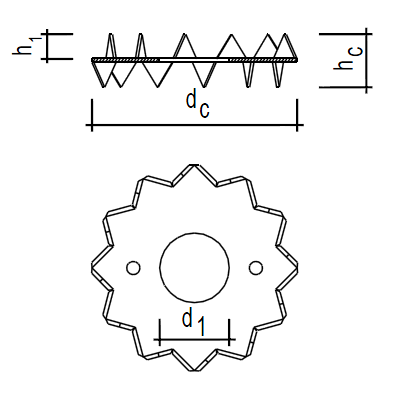

Mitat - C1

Mitat

Viite	Mitat[mm]
	Muu		Mitat ja ominaisarvot[mm]
	Tyyppi	Määrä laatikossa	t[mm]	Ø (2)		Korkeus
				Ulkohalkaisija	Reikä	Hampaat	Yhteensä
				dc[mm]	d₁[mm]	h₁[mm]	hc[mm]
C1-75G-B	C1	100.0	1.3	75	26	9.1	19.5
C1-95G-B	C1	40.0	1.4	95	33	11.3	24
C1-117G-B	C1	25.0	1.5	117	48	14.3	30

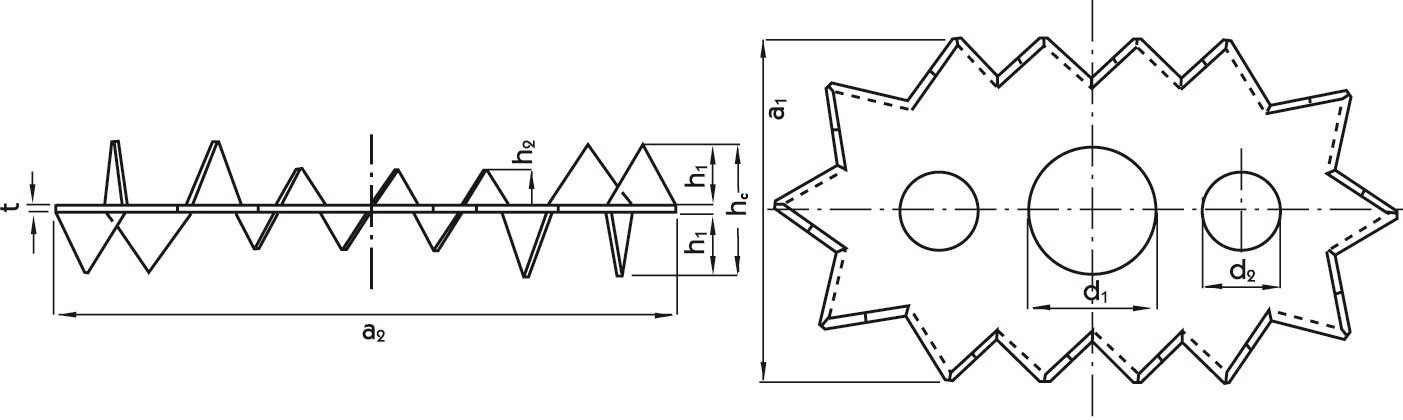

Mitat - C3

Mitat

Viite	Mitat[mm]
	Muu		Mitat ja ominaisarvot[mm]
	Tyyppi	Määrä laatikossa	t[mm]	a₁[mm]	a₂[mm]	Ø (2)		Korkeus
						Reikä	Sekundaarisen reiän	Hampaat	Yhteensä
						d₁[mm]	d2[mm]	h₁[mm]	hc[mm]
C3-73/130G-B	C3	50.0	1.5	73	130	26	16	13.3	28

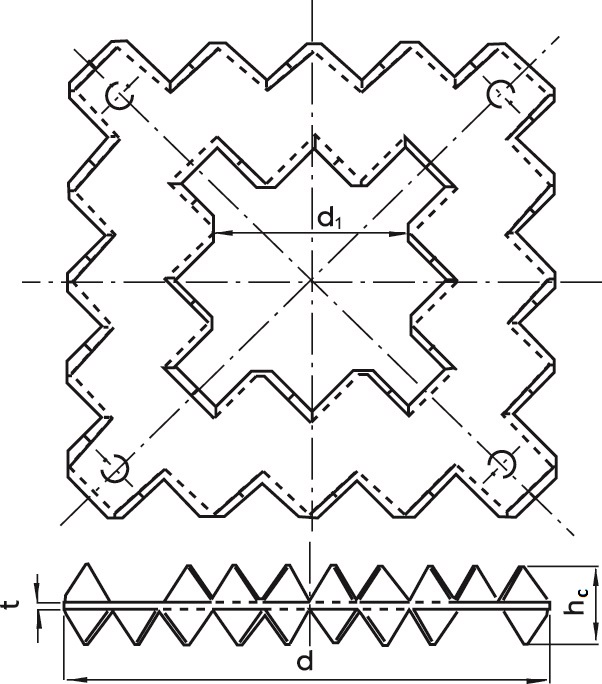

Mitat - C5

Mitat

Viite	Mitat[mm]
	Muu		Mitat ja ominaisarvot[mm]
	Tyyppi	Määrä laatikossa	t[mm]	Ø (2)		Korkeus
				Ulkohalkaisija	Reikä	Hampaat	Yhteensä
				dc[mm]	d₁[mm]	h₁[mm]	hc[mm]
C5-100G-B	C5	50.0	1.4	100	40	7.3	16
C5-130G-B	C5	25.0	1.5	130	52	9.3	20

Kestävyyden ominaisarvot

Viite	Mitat[mm]	Shear connectors capacity
	Muu	Puun paksuus[mm]		Kestävyyden ominaisarvo leikkausta kohden[kN]	Vähimmäisetäisyydet[mm]
	Tyyppi	F[mm]	t₂[mm]	Rv.ₖ[kN]	Etäisyys kohtisuoraan kuidun suuntaan	Kuormitetusta päästä	Kuormittamattomasta päästä	Kuormitetusta päästä	Kuormittamattomasta päästä	Etäisyys yhdensuuntaisesti kuidun suuntaan
	Tyyppi	F[mm]	t₂[mm]	Rv.ₖ[kN]	a₂[mm]	a₃.ₜ[mm]	a₃.c α=₉₀°[mm]	a₄.ₜ α=₉₀°[mm]	a₄.c[mm]	a₁ α=₀°[mm]
C1-75G-B	C1	28	46	11.6	90	113	113	60	45	113
C1-95G-B	C1	34	57	16.6	114	143	143	76	57	143
C1-117G-B	C1	43	72	22.7	141	176	176	94	71	176
C3-73/130G-B	C3	40	67	17.1	117	146	146	78	59	146
C5-100G-B	C5	22	37	18	120	150	150	80	60	150
C5-130G-B	C5	28	47	26.6	156	195	195	104	78	195
