Liittimet

C2 - C4

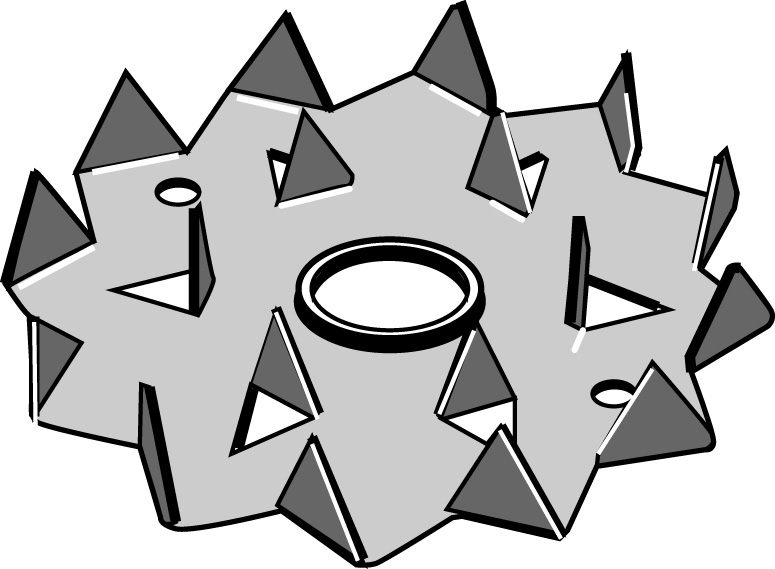

Bulldog® - yksipuoliset puunsitojalevyt

Bulldog-puunsitojalevyjen avulla vahvistetaan puurakenteiden pulttiliitoksia. Kaksipuolisia puunsitojalevyjä käytetään vain puu-puuliitoksissa, mutta yksipuolisia puunsitojalevyjä voidaan käyttää myös teräs-puuliitoksissa. Bulldog-puunsitojalevyt on valmistettu EN912:n mukaisesti. Käytettäessä yksipuolisia puunsitojalevyjä sisemmän reiän halkaisijan on vastattava pultin halkaisijaa. Kaksipuolisia puunsitojalevyjä käytettäessä tämä ei ole välttämätöntä eli puunsitojalevylle voidaan käyttää erilaisen halkaisijan omaavia pultteja. Porattaessa puuhun reikää pulttia varten porausläpimitta saa olla enintään 1 mm suurempi kuin pultin halkaisija. Pienin puunsitojalevyjen välinen etäisyys sekä puunsitojalevyn etäisyys reunasta ja päädystä on esitetty Eurocode 5:n taulukossa 8.8. 5.

Tekniset tiedot

CE-merkitty

Outdoor

Hot Dip Galvanized

Käyttöluokka 3

EPD

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

HC340LA
Bulldog-puunsitojalevy on valmistettu HC340LA-teräksestä. Levyt on kuumasinkitty, sinkkikerroksen tyypillinen paksuus 50 μm, minkä ansiosta levyjä voidaan käyttää korrodoivassa ympäristössä.

Hyödyt

Bulldog suurentaa pulttien ja kansiruuvien kantavuutta puuelementin sivu- ja päätyliitoksissa

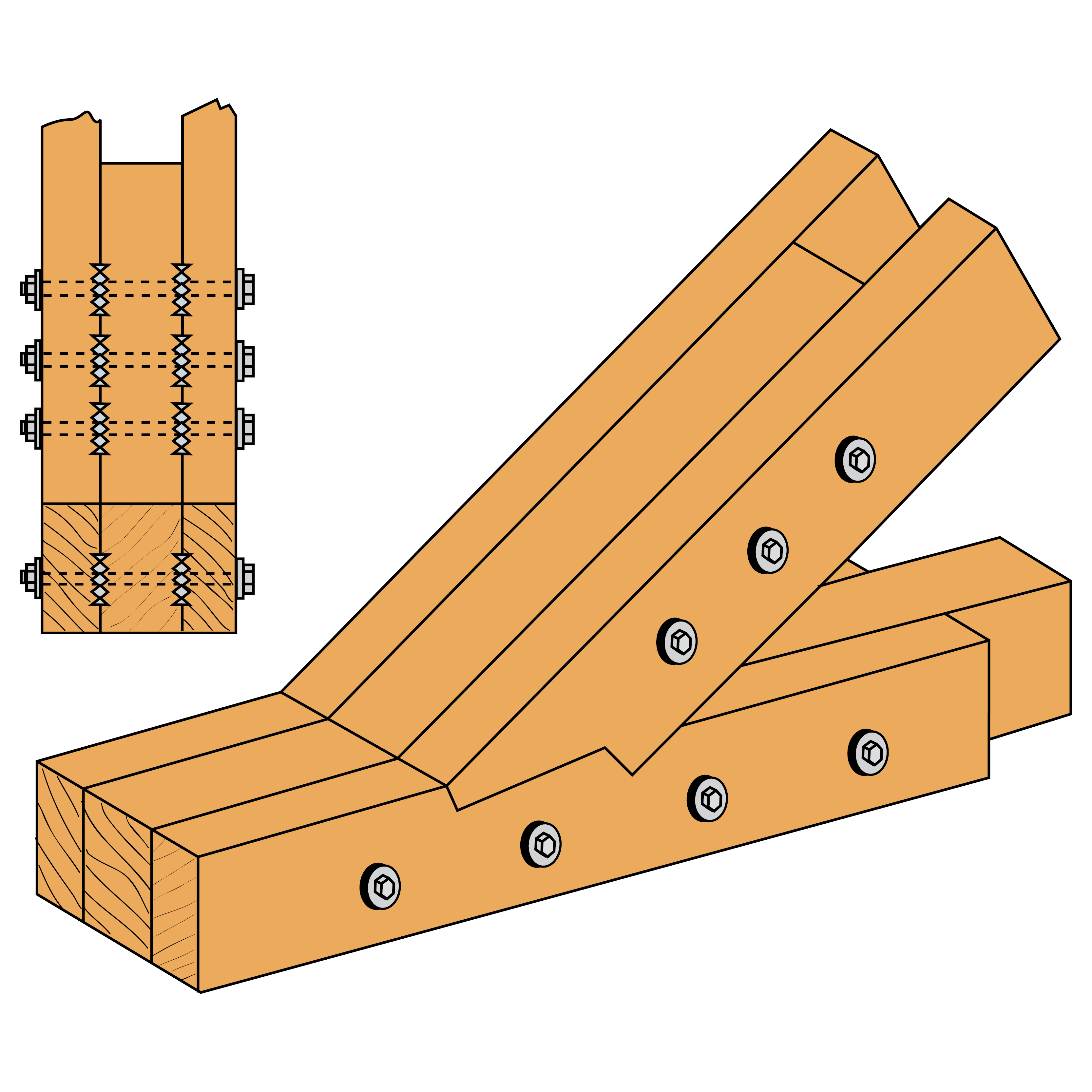

Sovellus

Liitos

Puu-puu liitos
Puupilarit

Käyttötarkoitus

Käytetään pulttien ja kansiruuvien kantavuuden suurentamiseen puuelementin sivu- ja päätyliitoksissa

Tekniset tiedot

Mitat - C2, pyöreä, yksipuolinen

Mitat

Viite	Mitat[mm]
	Muu	Mitat ja ominaisarvot[mm]
	Tyyppi	t[mm]	Ø (2)		Korkeus
			Ulkohalkaisija	Reikä	Hampaat	Yhteensä
			dc[mm]	d₁[mm]	h₁[mm]	hc[mm]
C2-50M10G-B	C2	1	50	10.4	5.6	6.6
C2-50M12G-B	C2	1	50	12.4	5.6	6.6
C2-50M16G-B	C2	1	50	16.4	5.6	6.6
C2-50M20G-B	C2	1	50	20.4	5.6	6.6
C2-62M12G	C2	1.2	62	12.4	7.5	8.7
C2-62M12G-B	C2	1.2	62	12.4	7.5	8.7
C2-62M16G-B	C2	1.2	62	16.4	7.5	8.7
C2-62M20G-B	C2	1.2	62	20.4	7.5	8.7
C2-75M12G	C2	1.3	75	12.4	9.2	10.4
C2-75M12G-B	C2	1.3	75	12.4	9.2	10.4
C2-75M16G-B	C2	1.3	75	16.4	9.2	10.4
C2-75M18G	C2	1.3	75	18.4	9.2	10.4
C2-75M20G-B	C2	1.3	75	20.4	9.2	10.4
C2-75M22G	C2	1.3	75	22.4	9.2	10.4
C2-75M24G	C2	1.3	75	24.4	9.2	10.4
C2-75M26G	C2	1.3	75	26.4	9.2	10.4
C2-95M16G-B	C2	1.4	95	16.4	11.4	12.7
C2-95M20G-B	C2	1.4	95	20.4	11.4	12.7
C2-95M22G-B	C2	1.4	95	22.4	11.4	12.7
C2-95M24G-B	C2	1.4	95	24.4	11.4	12.7
C2-95M26G	C2	1.4	95	26.4	11.4	12.7
C2-117M16G	C2	1.5	117	16.4	14.5	16
C2-117M20G-B	C2	1.5	117	20.4	14.5	16
C2-117M22G-B	C2	1.5	117	22.4	14.5	16
C2-117M24G-B	C2	1.5	117	24.4	14.5	16

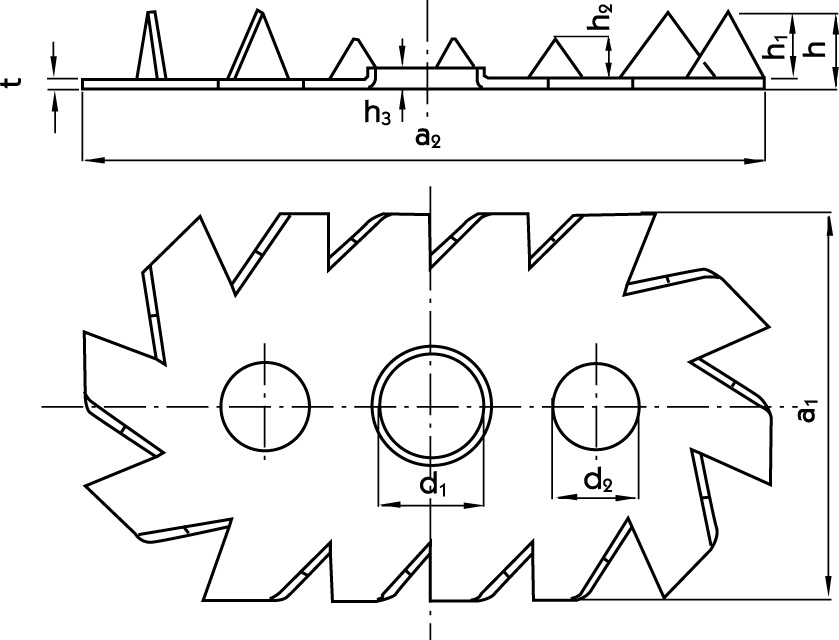

Mitat - C4, soikea, yksipuolinen

Viite	Mitat[mm]
	Muu	Mitat ja ominaisarvot[mm]
	Tyyppi	t[mm]	a₁[mm]	a₂[mm]	Ø (2)		Korkeus
					Reikä	Sekundaarisen reiän	Hampaat	Yhteensä
					d₁[mm]	d2[mm]	h₁[mm]	hc[mm]
C4-73/130M16G	C4	1.5	73	130	16.4	16	13.3	14.8
C4-73/130M20G-B	C4	1.5	73	130	20.4	16	13.3	14.8
C4-73/130M22G	C4	1.5	73	130	22.4	16	13.3	14.8
C4-73/130M24G	C4	1.5	73	130	24.4	16	13.3	14.8

Kestävyyden ominaisarvot

Viite	Mitat[mm]		Shear connectors capacity
	Muu	Mitat ja ominaisarvot[mm]	Puun paksuus[mm]		Vähimmäisetäisyydet[mm]						Kestävyyden ominaisarvo leikkausta kohden[kN]
	Tyyppi	db[mm]	F[mm]	t₂[mm]	Etäisyys kohtisuoraan kuidun suuntaan	Kuormitetusta päästä	Kuormittamattomasta päästä	Kuormitetusta päästä	Kuormittamattomasta päästä	Etäisyys yhdensuuntaisesti kuidun suuntaan	Rv.ₖ[kN]
	Tyyppi	db[mm]	F[mm]	t₂[mm]	a₂[mm]	a₃.ₜ[mm]	a₃.c α=₉₀°[mm]	a₄.ₜ α=₉₀°[mm]	a₄.c[mm]	a₁ α=₀°[mm]	Rv.ₖ[kN]
C2-50M10G-B	C2	10	17	28	60	75	75	40	30	75	6.4
C2-50M12G-B	C2	12	17	28	60	75	75	40	30	75	6.4
C2-50M16G-B	C2	16	17	28	60	75	75	40	30	75	6.4
C2-50M20G-B	C2	20	17	28	60	75	75	40	30	75	6.4
C2-62M12G	C2	12	23	38	75	93	93	50	38	93	8.8
C2-62M12G-B	C2	12	23	38	75	93	93	50	38	93	8.8
C2-62M16G-B	C2	16	23	38	75	93	93	50	38	93	8.8
C2-62M20G-B	C2	20	23	38	75	93	93	50	38	93	8.8
C2-75M12G	C2	12	28	46	90	113	113	60	45	113	11.7
C2-75M12G-B	C2	12	28	46	90	113	113	60	45	113	11.7
C2-75M16G-B	C2	16	28	46	90	113	113	60	45	113	11.7
C2-75M18G	C2	18	28	46	90	113	113	60	45	113	11.7
C2-75M20G-B	C2	20	28	46	90	113	113	60	45	113	11.7
C2-75M22G	C2	22	28	46	90	113	113	60	45	113	11.7
C2-75M24G	C2	24	28	46	90	113	113	60	45	113	11.7
C2-75M26G	C2	26	28	46	90	113	113	60	45	113	11.7
C2-95M16G-B	C2	16	35	57	114	143	143	76	57	143	16.7
C2-95M20G-B	C2	20	35	57	114	143	143	76	57	143	16.7
C2-95M22G-B	C2	22	35	57	114	143	143	76	57	143	16.7
C2-95M24G-B	C2	24	35	57	114	143	143	76	57	143	16.7
C2-95M26G	C2	26	35	57	114	143	143	76	57	143	16.7
C2-117M16G	C2	16	44	73	141	176	176	94	71	176	22.8
C2-117M20G-B	C2	20	44	73	141	176	176	94	71	176	22.8
C2-117M22G-B	C2	22	44	73	141	176	176	94	71	176	22.8
C2-117M24G-B	C2	24	44	73	141	176	176	94	71	176	22.8
C4-73/130M16G	C4	16	40	67	117	146	146	78	59	146	17.3
C4-73/130M20G-B	C4	20	40	67	117	146	146	78	59	146	17.3
C4-73/130M22G	C4	22	40	67	117	146	146	78	59	146	17.3
C4-73/130M24G	C4	24	40	67	117	146	146	78	59	146	17.3

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-h10-0007-04.pdf

product.doc.history.show

2018-07-16

uk-dop-h10-0007-issue-3.pdf

2015-08-05

uk-dop-h10-0007.pdf

2013-03-01

36b688721277b8a2cb6a94358a84dedb6edc5365.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
