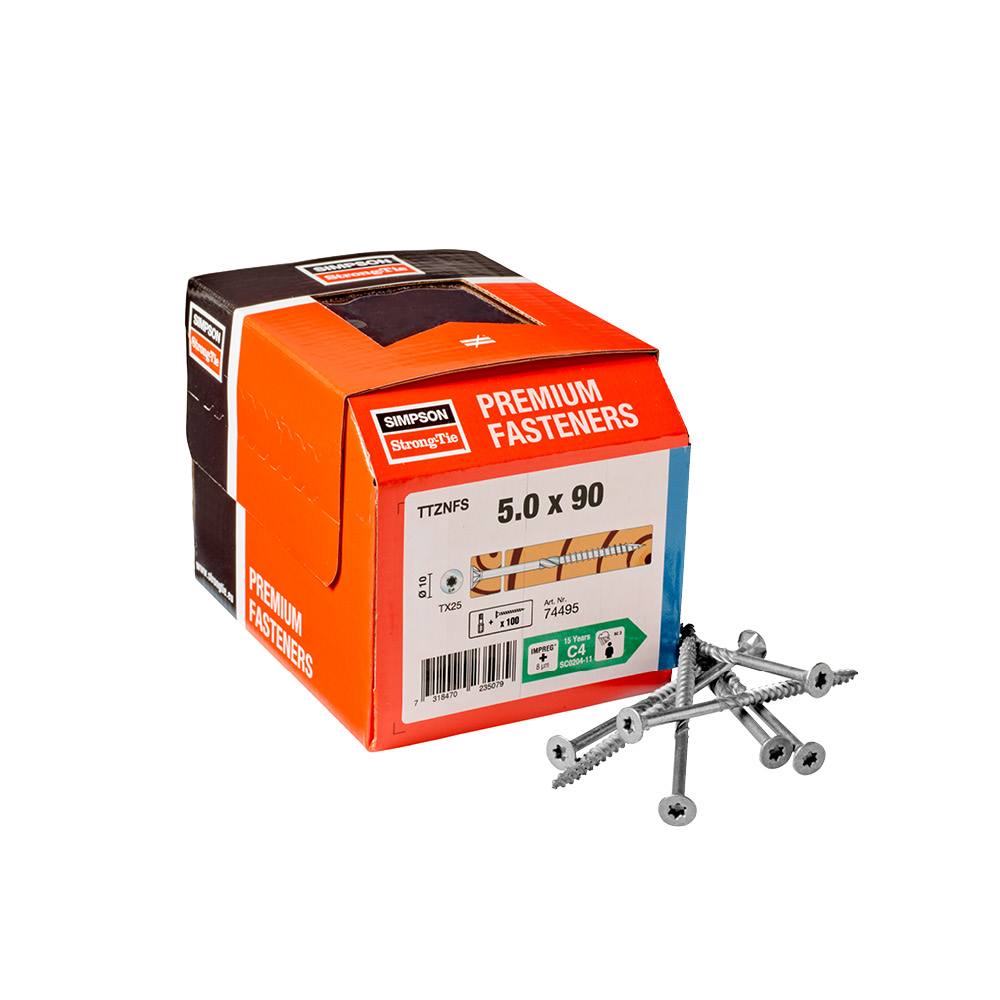

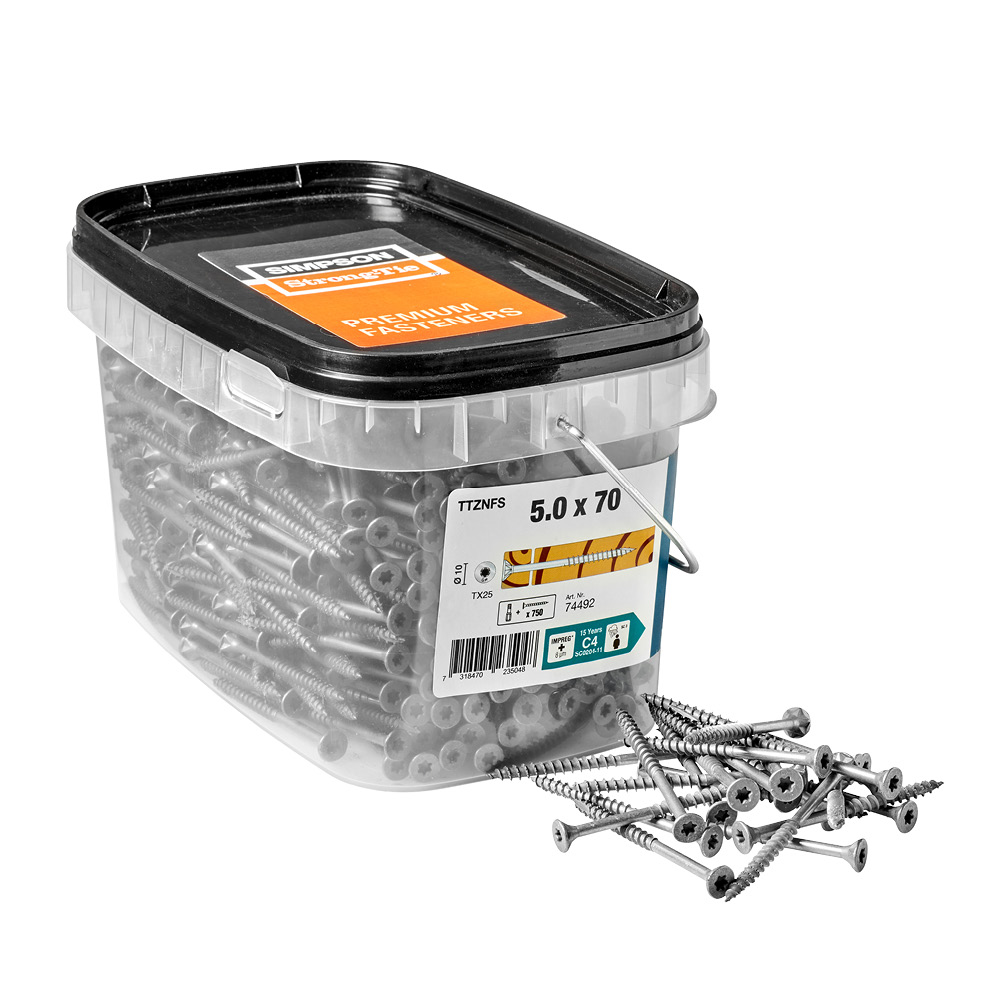

Countersunk Wood Screw Impreg®+

Suitable for outdoor use, the TTZNFS screw has a serrated thread to reduce the resistance when driving. It has a type 17 point which prevents wood splitting. 80 mm or longer variants have an additional milling thread to further reduce the resistance.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

EPD

Outdoor

Impreg® +

Fastener Designer

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Features

6-lohkoinen vetokärki

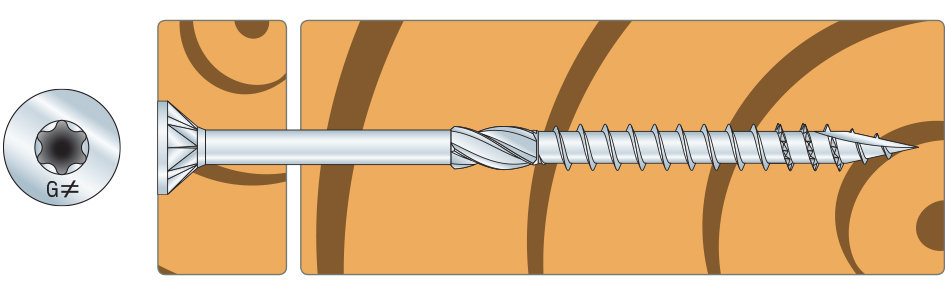

Prismaattinen uppokantainen muotoilu takaa tasaisen pinnan
Tyyppi 17 piste
Hammastettu kierre
Impreg^®+ pinnoite

Sovellus

Liitos

Wood to wood

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Mitat[mm]
	Tuotenumero	Muu		Mitat ja ominaisarvot[mm]
	Tuotenumero	NOBB nr.	Paino[kg]	d[mm]	L[mm]	dₕ[mm]	lg[mm]	Bit[mm]
TTZNFS3.0X16	76562	57917122	0.001	3	16	6	11	T-10
TTZNFS3.0X20	76568	57917137	0.001	3	20	6	15	T-10
TTZNFS3.0X25	76569	57917141	0.001	3	25	6	20	T-10
TTZNFS3.0X30	76570	57917156	0.001	3	30	6	25	T-10
TTZNFS3.5X16*	74476	53294303	0.001	3.5	16	7	10	T-15
TTZNFS3.5X20*	74477	53294318	0.001	3.5	20	7	14	T-15
TTZNFS3.5X25	76571	57917160	0.001	3.5	25	7	20	T-15
TTZNFS3.5X30*	74478	53294322	0.001	3.5	30	7	24	T-15
TTZNFS3.5X35	76572	57917175	0.002	3.5	35	7	30	T-15
TTZNFS3.5X40	76573	57917186	0.002	3.5	40	7	35	T-15
TTZNFS3.5X50	76574	57917194	0.002	3.5	50	7	30	T-15
TTZNFS4.0X20*	74479	53294337	0.001	4	20	8	10	T-20
TTZNFS4.0X25	76575	57917205	0.002	4	25	8	20	T-20
TTZNFS4.0X30*	74480	53294341	0.002	4	30	8	20	T-20
TTZNFS4.0X35	76576	57917213	0.002	4	35	8	30	T-20
TTZNFS4.0X40	76577	57917224	0.002	4	40	8	35	T-20
TTZNFS4.0X45	76578	57917232	0.002	4	45	8	29	T-20
TTZNFS4.0X50	76579	57917243	0.003	4	50	8	30	T-20
TTZNFS4.0X60	76580	57917258	0.003	4	60	8	35	T-20
TTZNFS4.0X70	76581	57917262	0.004	4	70	8	40	T-20
TTZNFS4.5X25	74481	53294356	0.002	4.5	25	8.4	20	T-20
TTZNFS4.5X30	74482	53294360	0.002	4.5	30	8.4	25	T-20
TTZNFS4.5X35	76582	57917277	0.002	4.5	35	8.4	30	T-20
TTZNFS4.5X40	74483	53294375	0.003	4.5	40	8.4	35	T-20
TTZNFS4.5X45	76561	57917281	0.003	4.5	45	8.4	29	T-20
TTZNFS4.5X50	74484	53294386	0.003	4.5	50	8.4	30	T-20
TTZNFS4.5X60	74485	53294394	0.004	4.5	60	8.4	35	T-20
TTZNFS4.5X70	74486	53294405	0.005	4.5	70	8.4	40	T-20
TTZNFS4.5X80	76563	57917296	0.005	4.5	80	8.4	50	T-20
TTZNFS5.0X30	76564	57917300	0.003	5	30	9.5	25	T-25
TTZNFS5.0X30-T20	76535	-	0.003	5	30	9.5	25	T-20
TTZNFS5.0X40	76565	57917315	0.004	5	40	8.5	35	T-25
TTZNFS5.0X40-T20	76536	-	0.003	5	40	9.5	35	T-20
TTZNFS5.0X50	74489	53294424	0.004	5	50	9.5	30	T-25
TTZNFS5.0X50-T20	76537	-	0.004	5	50	9.5	30	T-20
TTZNFS5.0X60	74490	53294432	0.005	5	60	9.5	35	T-25
TTZNFS5.0X60-T20	76538	-	0.005	5	60	9.5	35	T-20
TTZNFS5.0X70	74491	53295404	0.006	5	70	9.5	40	T-25
TTZNFS5.0X70-T20	76539	-	0.006	5	70	9.5	40	T-20
TTZNFS5.0X80	74493	53295423	0.007	5	80	9.5	40	T-25
TTZNFS5.0X80-T20	76540	-	0.007	5	80	9.5	40	T-20
TTZNFS5.0X90	74495	53295442	0.007	5	90	9.5	45	T-25
TTZNFS5.0X90-T20	76541	-	0.007	5	90	9.5	45	T-20
TTZNFS5.0X100	74487	53295385	0.008	5	100	9.5	60	T-25
TTZNFS5.0X100-450	74510	53295393	0.008	5	100	9.5	60	T-25
TTZNFS5.0X100-T20	76542	-	0.008	5	100	9.5	60	T-20
TTZNFS5.0X120	74488	53294413	0.009	5	120	9.5	60	T-25
TTZNFS5.0X120-T20	76543	-	0.009	5	120	9.5	60	T-20
TTZNFS6.0X40	76566	57917326	0.005	6	40	11.6	34	T-30
TTZNFS6.0X50	76567	57917334	0.006	6	50	11.6	30	T-30
TTZNFS6.0X60	74504	53294477	0.007	6	60	11.6	35	T-30
TTZNFS6.0X70	74505	53294481	0.008	6	70	11.6	40	T-30
TTZNFS6.0X80	74506	53295506	0.01	6	80	11.6	40	T-30
TTZNFS6.0X90	74508	53295525	0.011	6	90	11.6	45	T-30
TTZNFS6.0X100	74497	53295461	0.012	6	100	11.6	60	T-30
TTZNFS6.0X120	74499	53295480	0.015	6	120	11.6	70	T-30
TTZNFS6.0X140	74501	53294443	0.016	6	140	11.6	70	T-30
TTZNFS6.0X160	74502	53294458	0.018	6	160	11.6	70	T-30
TTZNFS6.0X180	74503	53294462	0.021	6	180	11.6	70	T-30

* not covered by CE marking

Tuotteen ominaisuudet

Viite	Screw Parameters
	Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm]
	Taivutuslujuus - My,ₖ[Nm]	Tyypillinen vetoparametri - fₐₓ,ₖ,₉₀°[N/mm²]	Tyypillinen läpivetoparametri - fₕₑₐd,ₖ[N/mm²]	Tyypillinen vetolujuus - fₜₑₙₛ,ₖ[kN]
TTZNFS4.5X25	4660	14.7	15.6	7.8
TTZNFS4.5X30	4660	14.7	15.6	7.8
TTZNFS4.5X35	4660	14.7	15.6	7.8
TTZNFS4.5X40	4660	14.7	15.6	7.8
TTZNFS4.5X45	4660	14.7	15.6	7.8
TTZNFS4.5X50	4660	14.7	15.6	7.8
TTZNFS4.5X60	4660	14.7	15.6	7.8
TTZNFS4.5X70	4660	14.7	15.6	7.8
TTZNFS4.5X80	4660	14.7	15.6	7.8
TTZNFS5.0X30	6720	15	17.1	7.9
TTZNFS5.0X30-T20	6720	15	17.1	7.9
TTZNFS5.0X40	6720	15	17.1	7.9
TTZNFS5.0X40-T20	6720	15	17.1	7.9
TTZNFS5.0X50	6720	15	17.1	7.9
TTZNFS5.0X50-T20	6720	15	17.1	7.9
TTZNFS5.0X60	6720	15	17.1	7.9
TTZNFS5.0X60-T20	6720	15	17.1	7.9
TTZNFS5.0X70	6720	15	17.1	7.9
TTZNFS5.0X70-T20	6720	15	17.1	7.9
TTZNFS5.0X80	6720	15	17.1	7.9
TTZNFS5.0X80-T20	6720	15	17.1	7.9
TTZNFS5.0X90	6720	15	17.1	7.9
TTZNFS5.0X90-T20	6720	15	17.1	7.9
TTZNFS5.0X100	6720	15	17.1	7.9
TTZNFS5.0X100-450	6720	15	17.1	7.9
TTZNFS5.0X100-T20	6720	15	17.1	7.9
TTZNFS5.0X120	6720	15	17.1	7.9
TTZNFS5.0X120-T20	6720	15	17.1	7.9
TTZNFS6.0X40	9500	12.5	16.6	11.1
TTZNFS6.0X50	9500	12.5	16.6	11.1
TTZNFS6.0X60	9500	12.5	16.6	11.1
TTZNFS6.0X70	9500	12.5	16.6	11.1
TTZNFS6.0X80	9500	12.5	16.6	11.1
TTZNFS6.0X90	9500	12.5	16.6	11.1
TTZNFS6.0X100	9500	12.5	16.6	11.1
TTZNFS6.0X120	9500	12.5	16.6	11.1
TTZNFS6.0X140	9500	12.5	16.6	11.1
TTZNFS6.0X160	9500	12.5	16.6	11.1
TTZNFS6.0X180	9500	12.5	16.6	11.1

Refer to relevant ITTR or ETA for more details
