BSNN-PB

Design-sarjan palkkikiinnike

Joist hangers are used to attach horizontal beams in a timber structure. If you want the roof structure with a slope, it is possible to saw a cut in the beams to create the desired angle.

Tekniset tiedot
CE-merkitty
CE-merkitty
Outdoor
Outdoor
EPD
EPD
ZPRO
ZPRO
Käyttöluokka 3
Käyttöluokka 3

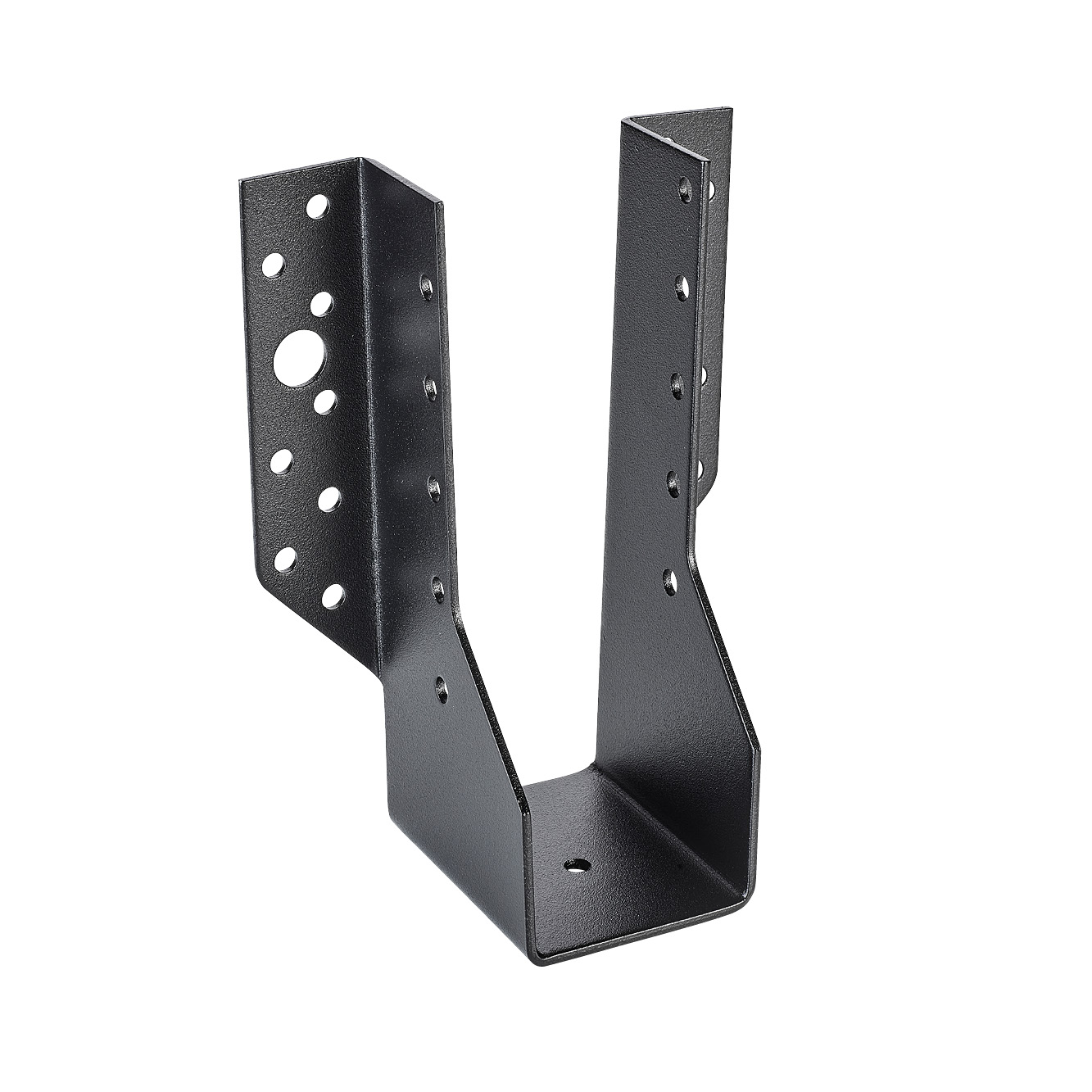

BSNN-PB main image V2

Tuotteen yksityiskohdat

Kuvat

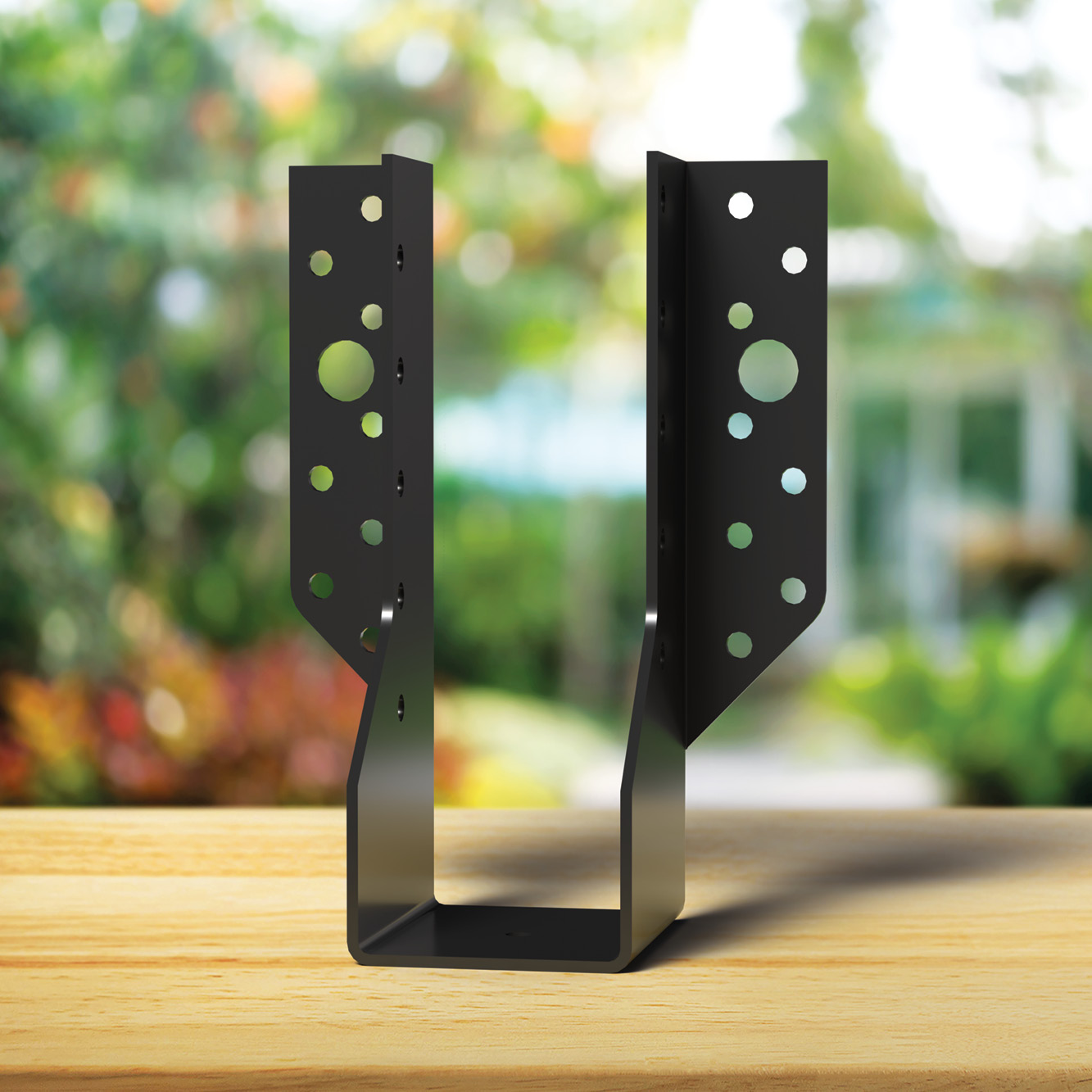

BSNN-PB gallery image 2

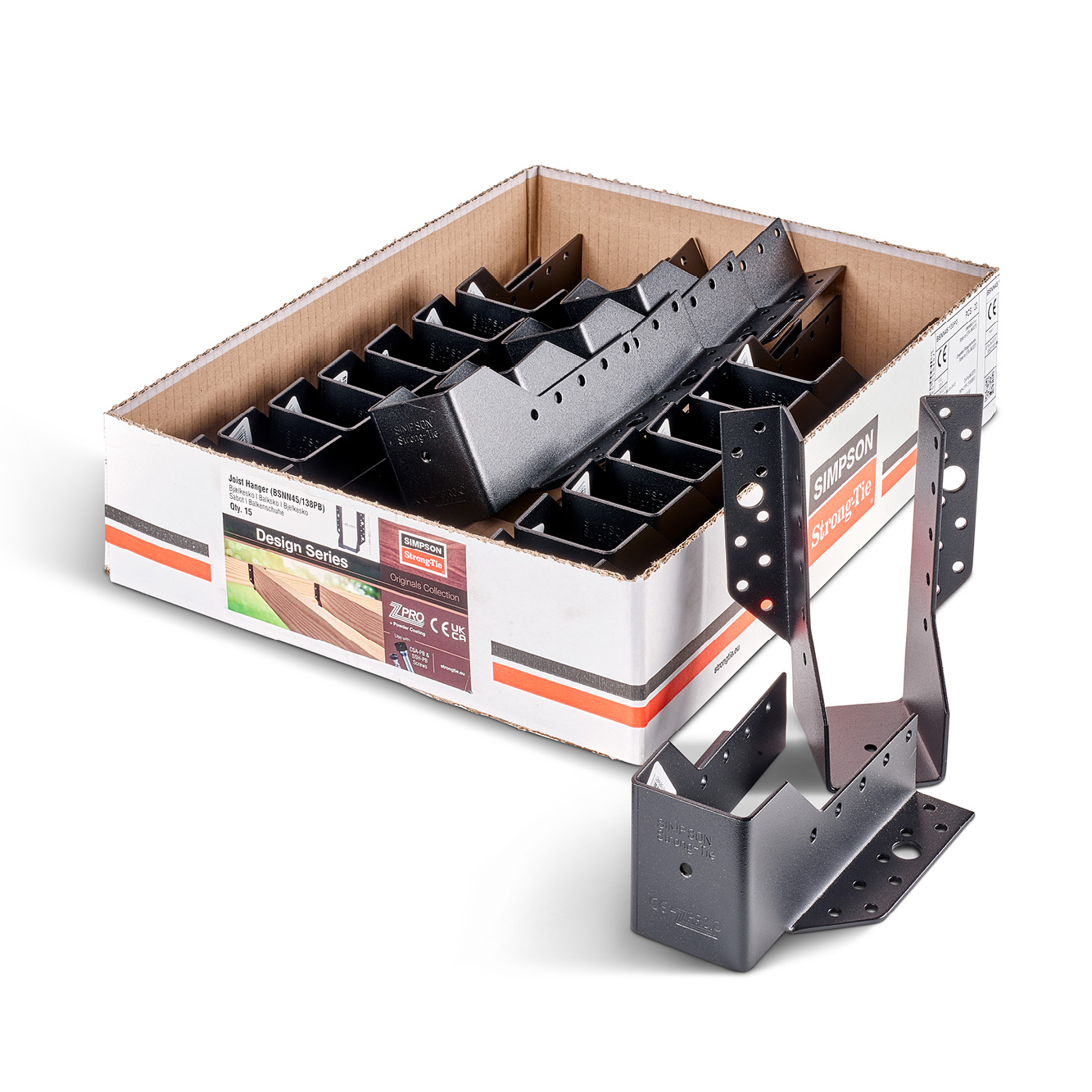

BSNN-PB gallery 1

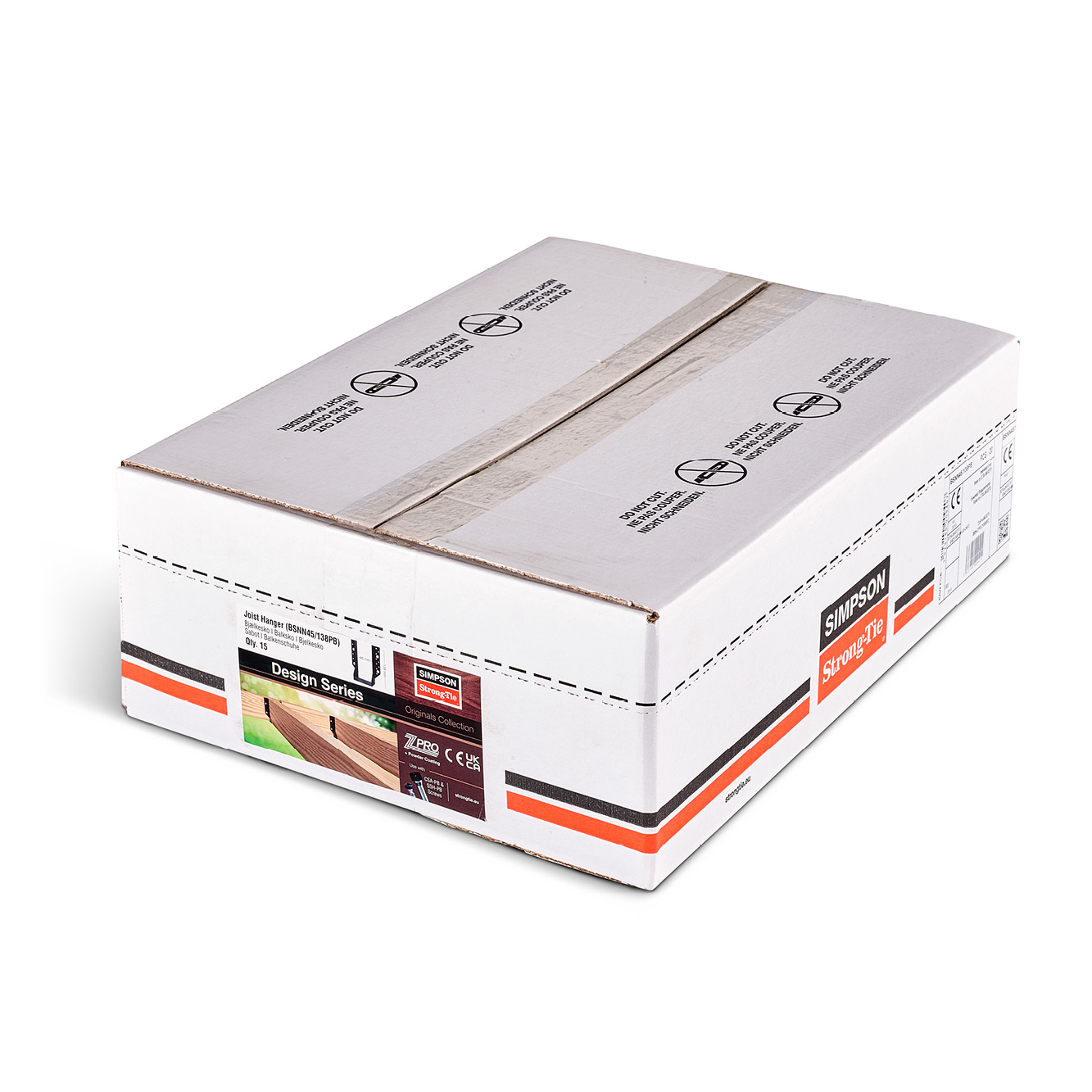

BSNN-PB gallery 2

Ominaisuudet

Material

Teräksen laatu:

  • S250GD + ZPRO

Korroosiosuojaus:

  • ZPRO-pinnoite – vastaa noin 55 μm:n sinkkikerrosta

Features

  • Jauhemaalattu RAL9005
  • Voidaan asentaa CSA-PB-, SSH-PB- tai SSF-PB-mallien kanssa

Benefits

BSNN-PB-palkkikiinnikkeet on hyväksytty myös kolmiakselisille kuormille.

Liitokset betoniin, teräkseen ja muuraukseen ovat sallittuja, katso staattiset arvot.

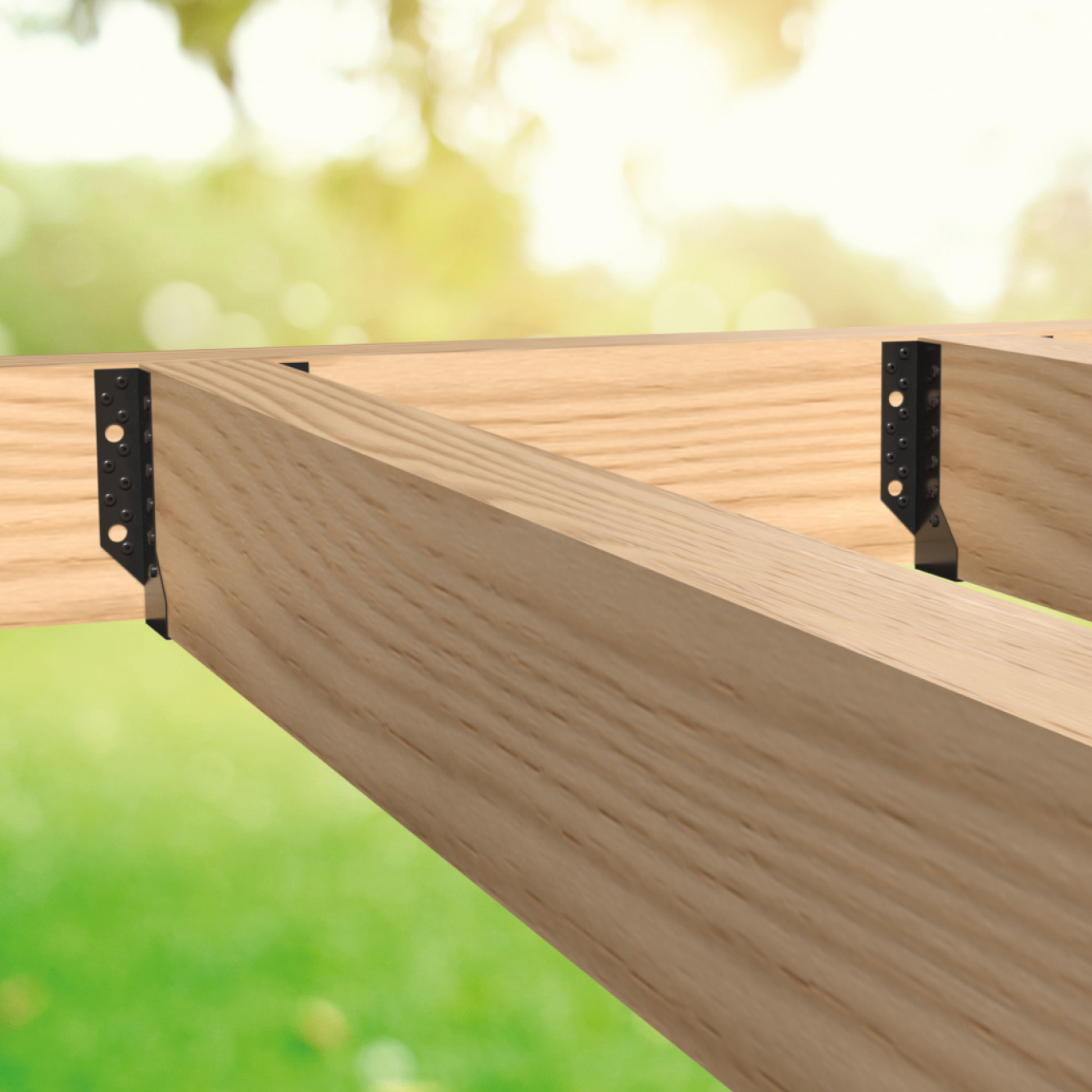

Sovellus

Applications

  • For connections of secondary beams made of wood or engineered wood to main beams / posts made of engineered wood or concrete / steel.

Tekniset tiedot

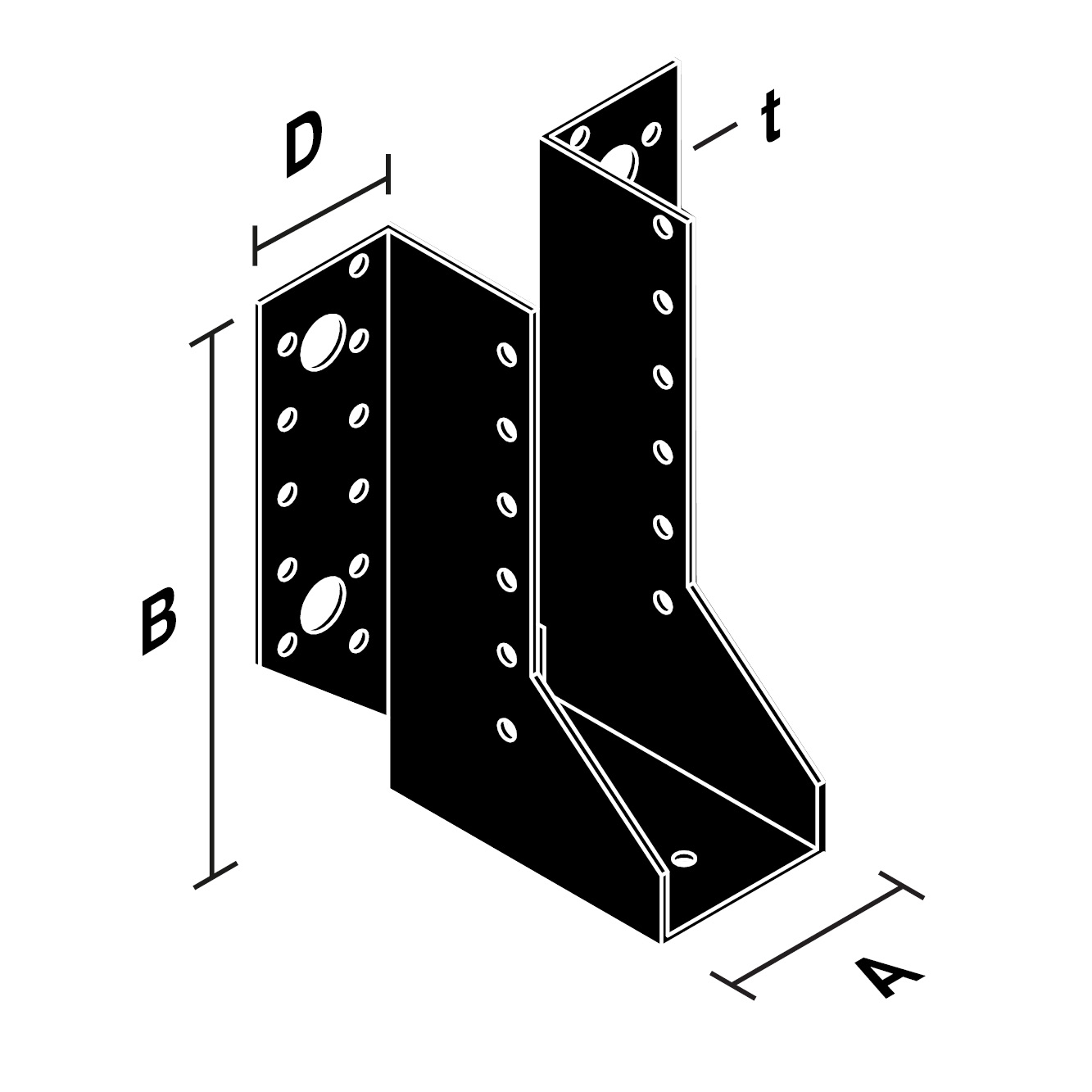

Dimensions

ViiteMitat
MuuMitat ja ominaisarvot[mm]
DB nr.NOBB nr.Määrä laatikossaPaino[kg]A[mm]B[mm]D[mm]t[mm]
BSNN45/93PB2397311-20.00.214593272
BSNN45/138PB2397312-15.00.345138272
BSNN48/91PB--20.00.214891272
BSNN48/136PB--15.00.348136272

Asennus

Asennus

Fixing

Puutuki:

  • CNA-G 4.0xl tai CSA-ZPB 5.0xl

Terästuki:

  • Pultti M10

Betonituki:

  • Ankkuri M10

Tekniset huomautukset

Lisätietoja

Lisätietoja teknisistä ominaisuuksista on alkuperäisen BSNN ZPRO -tuotteen kuormituskapasiteettitiedoissa ja teknisissä huomautuksissa.

Sertifiointi

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
