Design Series Connectors
SPF-PB

Design-sarjan purlin-ankkurit

Purlin anchors are typically used to secure purlins or trusses to the underlying timber structure. Purlin anchors are practical when it's not possible to secure trusses with angle brackets from above.

Tekniset tiedot

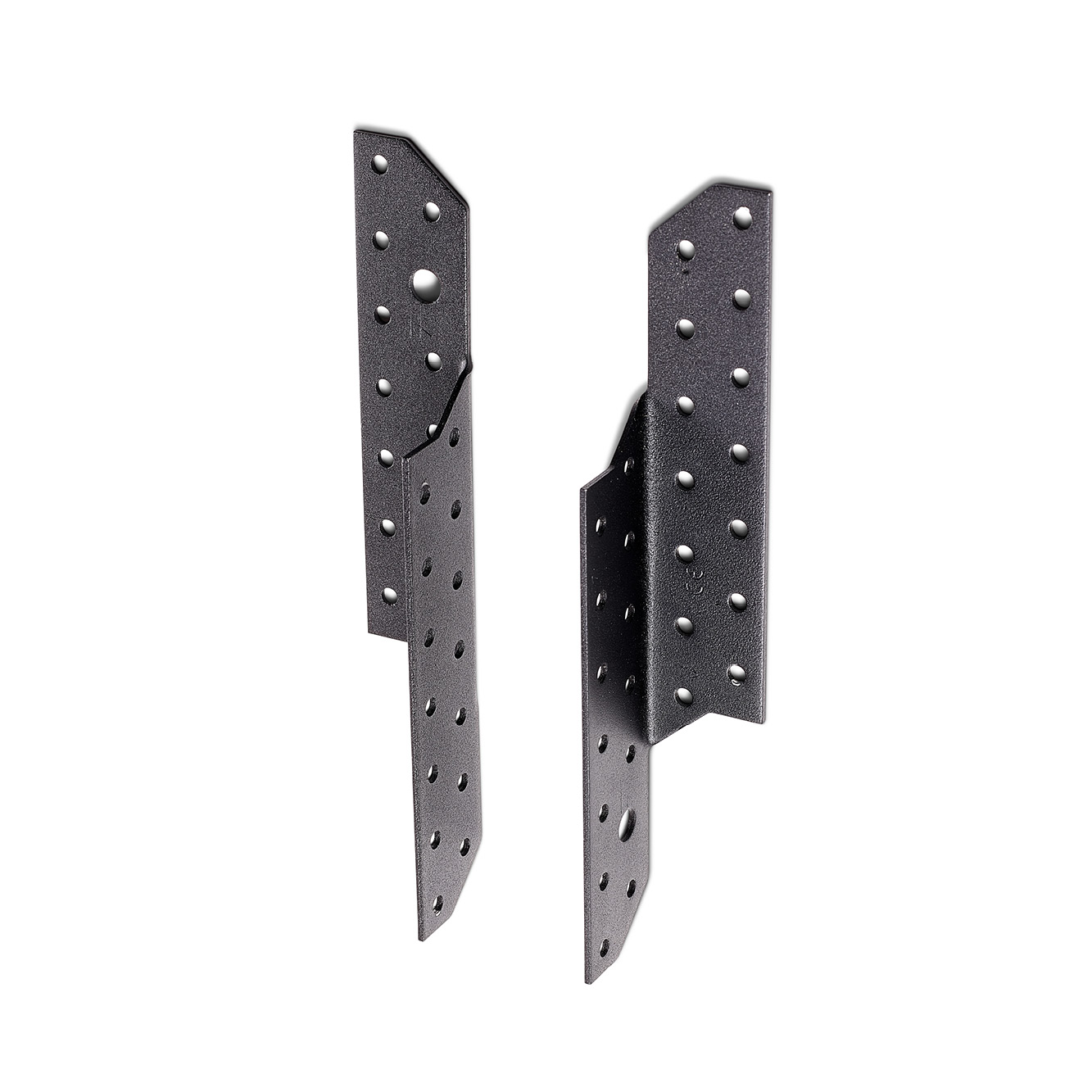

SPF-PB Main image V2

Tuotteen yksityiskohdat

Ominaisuudet

Material

Steel:

S250GD + ZPRO

Corrosion protection:

ZPRO coating - corresponding to a zinc layer of approx. 55 μm

Features

  • Jauhemaalattu RAL9005
  • Voidaan asentaa CSA-PB-ruuveilla

Benefits

  • ZPRO on ainutlaatuinen korroosiosuojaava pinnoite, joka tarjoaa samanlaisen korroosiosuojan kuin kuumasinkitty teräs, jossa on 55 μm sinkkiä.
  • Suunniteltu kestämään suuria vetokuormia sekä lisäkuormitusta vaakasuunnassa.

Sovellus

Applications

Kantava rakenne:

Käsitelty puu

Kannateltava rakenne:

Käsitelty puu

Tekniset tiedot

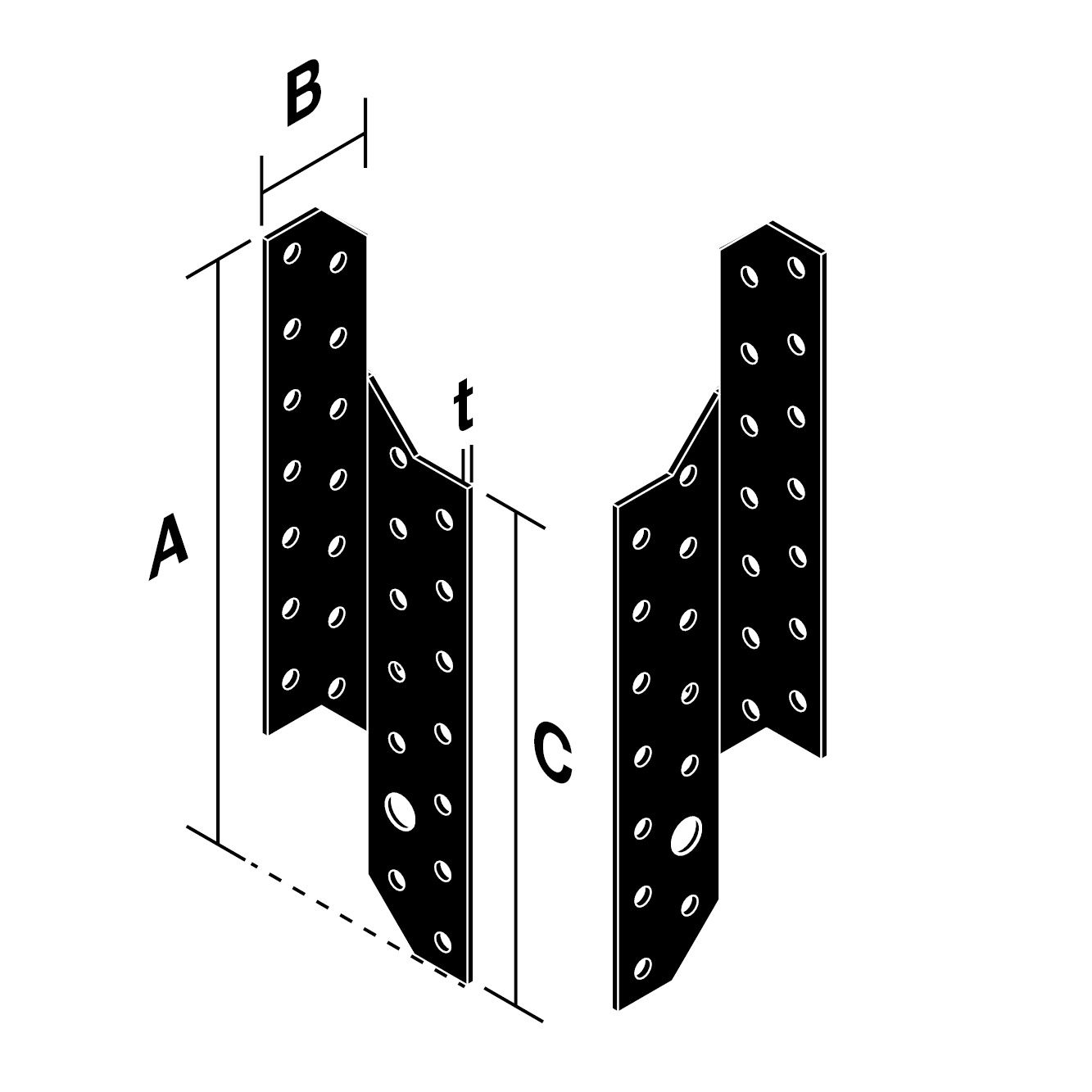

Dimensions

ViiteMitat
MuuMitat ja ominaisarvot[mm]
DB nr.NOBB nr.Määrä laatikossaPaino[kg]A[mm]B[mm]C[mm]t[mm]
SPF210LPB2397313-20.00.1321032.51802
SPF210RPB2397314-20.00.1321032.51802

Asennus

Asennus

Fixing

  • Kiinnitys on tehtävä CNA HDG -kierteisillä nauloilla tai CSA-Z Impreg+ -ruuveilla.
  • Betoniliitoksissa kiinnitys on tehtävä Ø8 mm:n ankkurilla.

Tekniset huomautukset

Lisätietoja

Lisätietoja teknisistä ominaisuuksista löytyy alkuperäisen SPF ZPRO -tuotteen kuormituskapasiteettitiedoista ja teknisistä huomautuksista.

CAD- ja BIM-kirjasto

2D

SPF210LPB

SPF210RPB

3D

SPF210LPB

SPF210RPB

3D Simplified

SPF210LPB

SPF210RPB

ZIP-paketit

Osta verkossa
