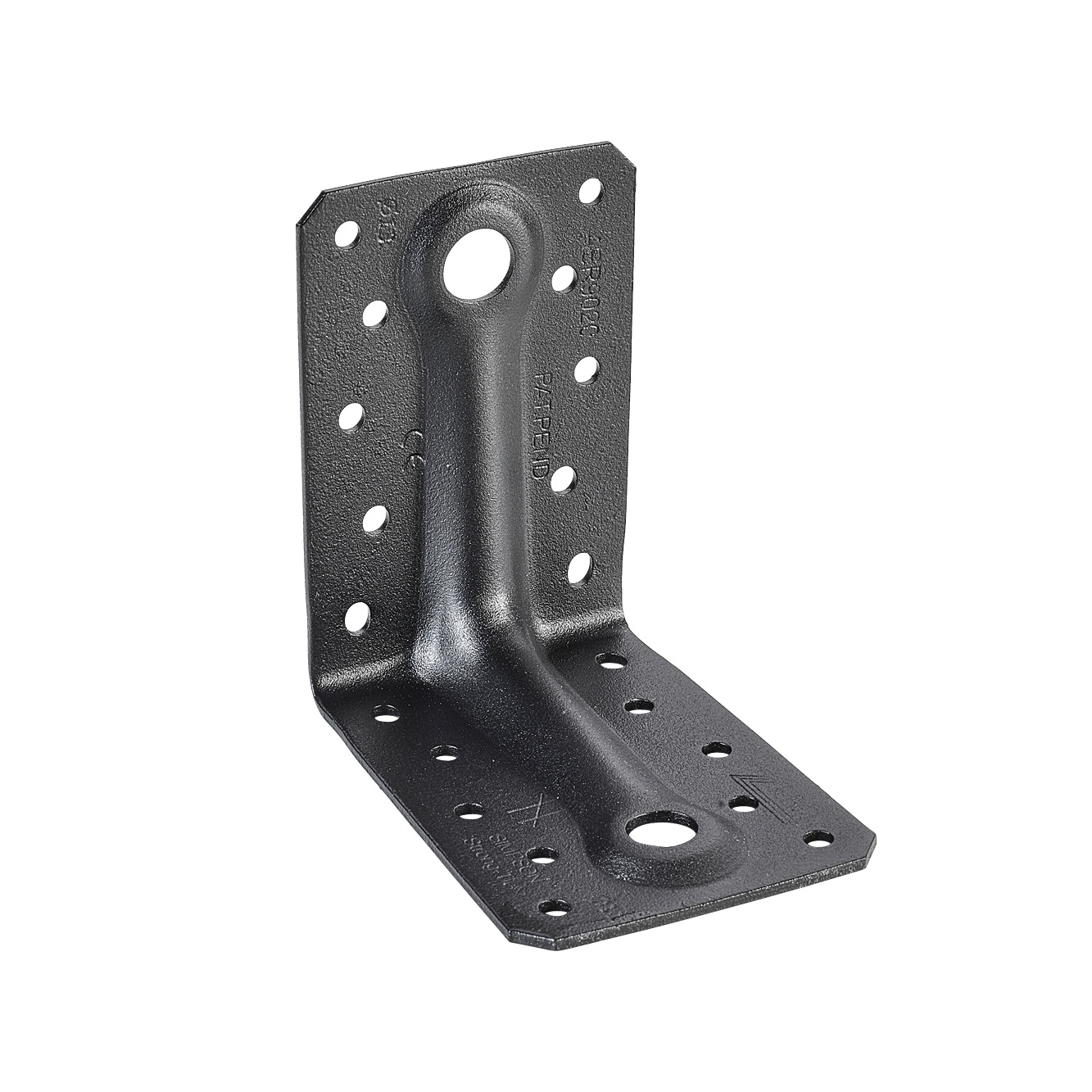

ABR-PB
Design-sarjan vahvistetut kulmakannattimet

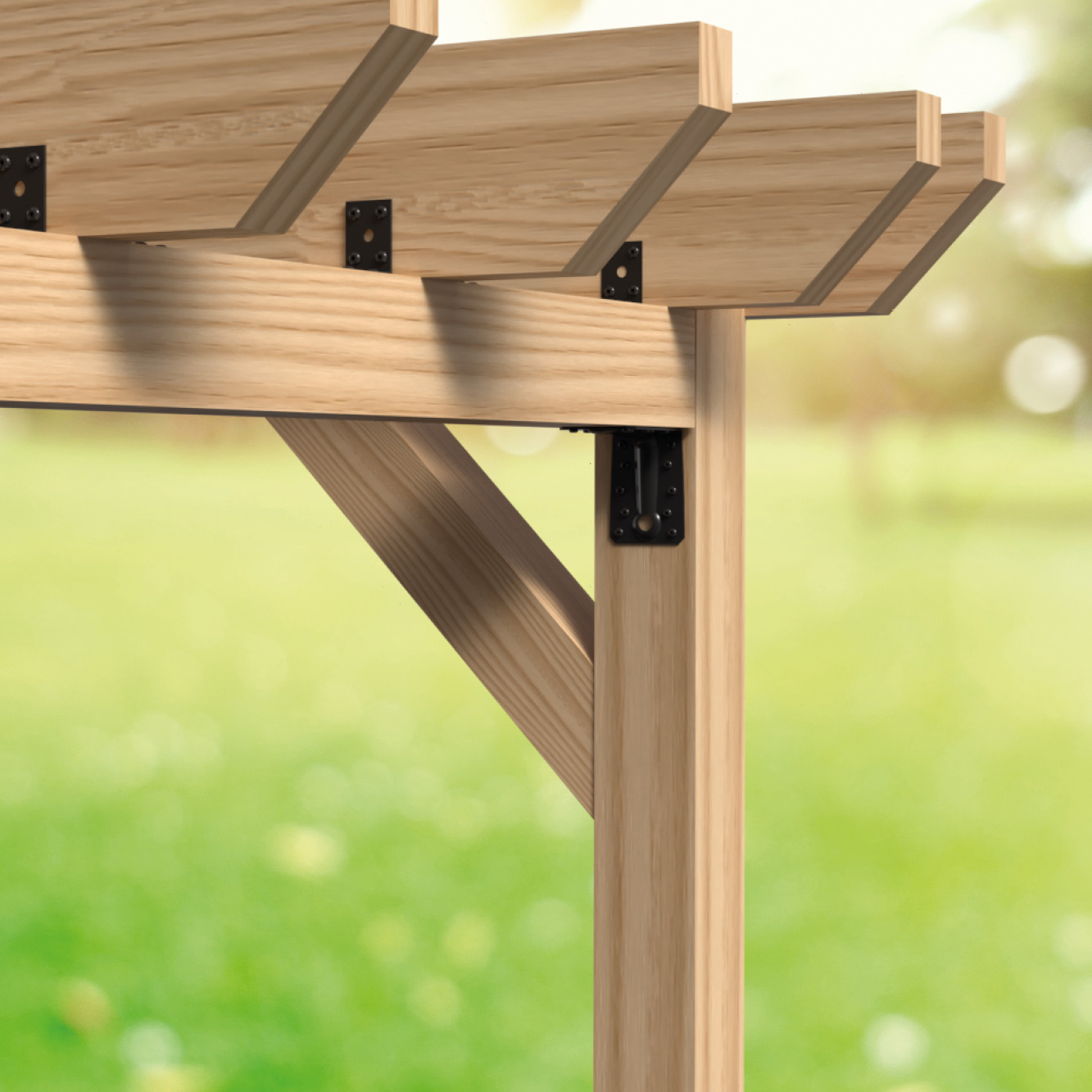

Angle brackets with reinforcement can be used as a load-bearing elements in a timber structures. In a garden construction, for example, they can be used to support a timber beams.

CE-merkitty

ZPRO

Käyttöluokka 3

RAL 9005
EPD
Tuotteen yksityiskohdat
Ominaisuudet
Material
Teräs:
S250GD + ZPRO
Korroosiosuojaus:
ZPRO-pinnoite – vastaa noin 55 μm:n sinkkikerrosta
Features
- Jauhemaalattu RAL9005
- Patentoitu ripustusvahvike
- Voidaan asentaa CSA-PB-, SSH-PB- tai SSF-PB-ruuveilla
Sovellus
Application
Supporting member:
- Solid wood, engineered wood
Supported member:
- Solid wood, engineered wood
Fixing
- Liitä ruuveilla CSA-ZPB5,0xl
Tekniset tiedot

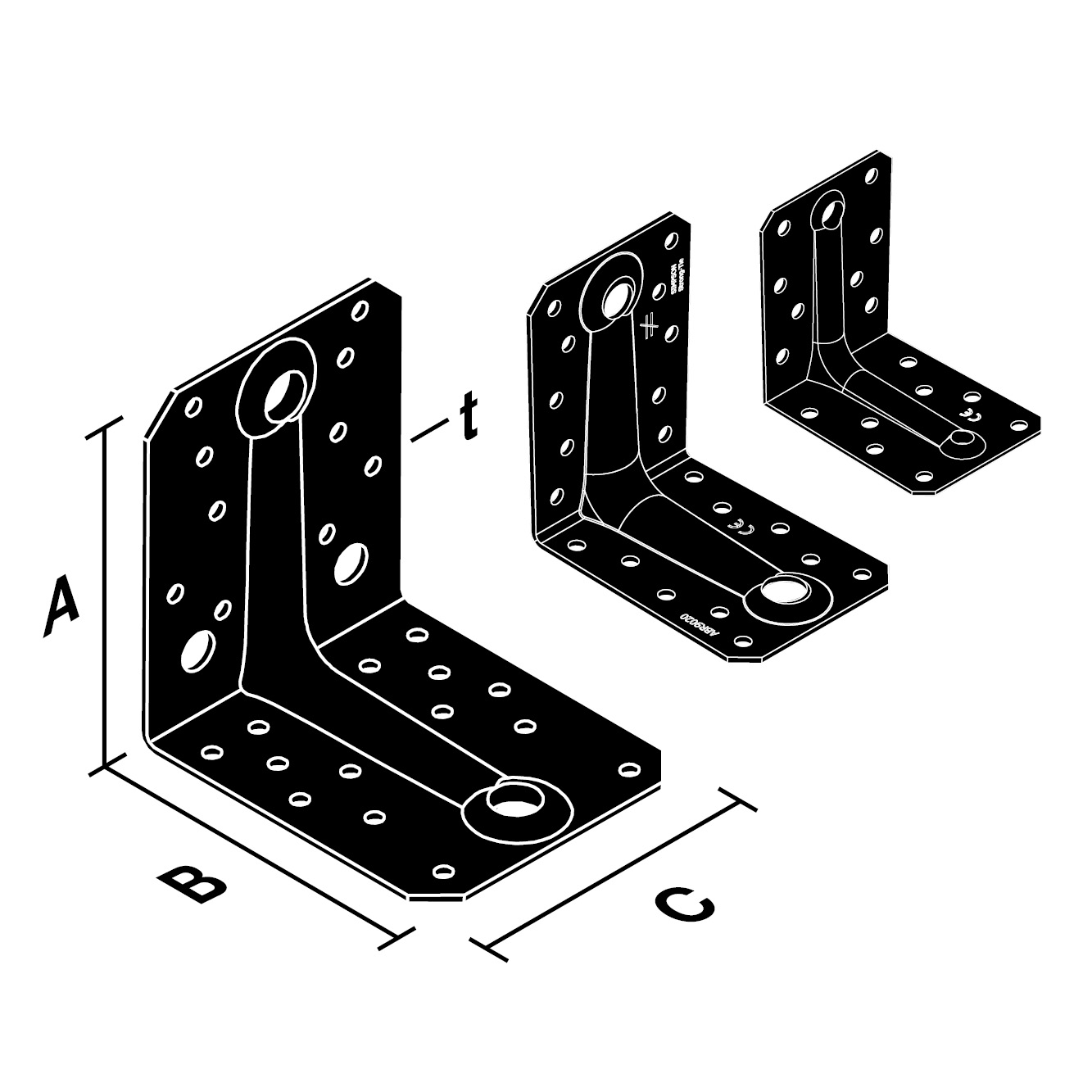

Dimensions
| Viite | Mitat | |||||||
|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | |||||||
| DB nr. | NOBB nr. | Määrä laatikossa | Paino[kg] | A[mm] | B[mm] | C[mm] | t[mm] | |

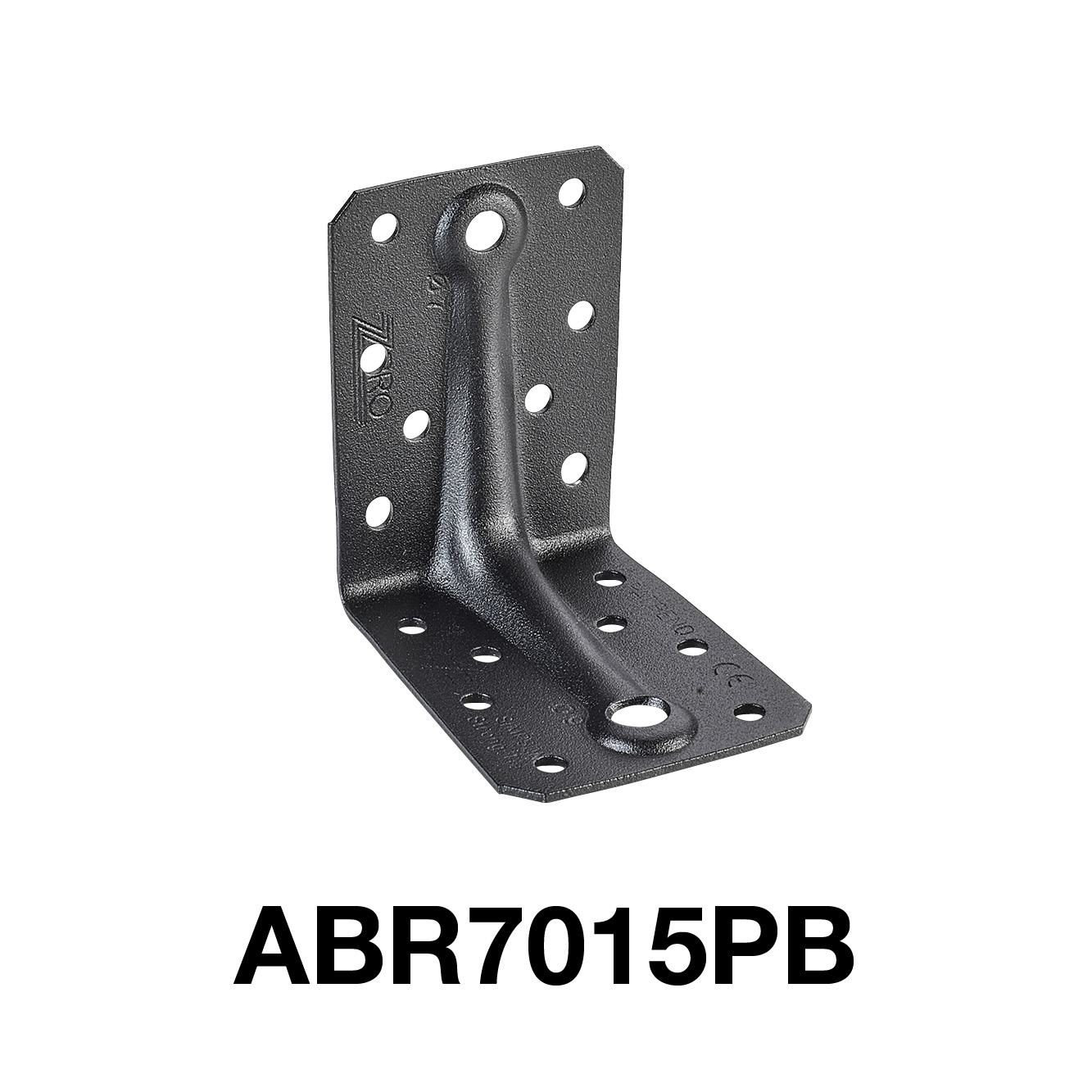

| ABR7015PB | 2397308 | - | 30.0 | 0.081 | 70 | 70 | 55 | 1.5 |

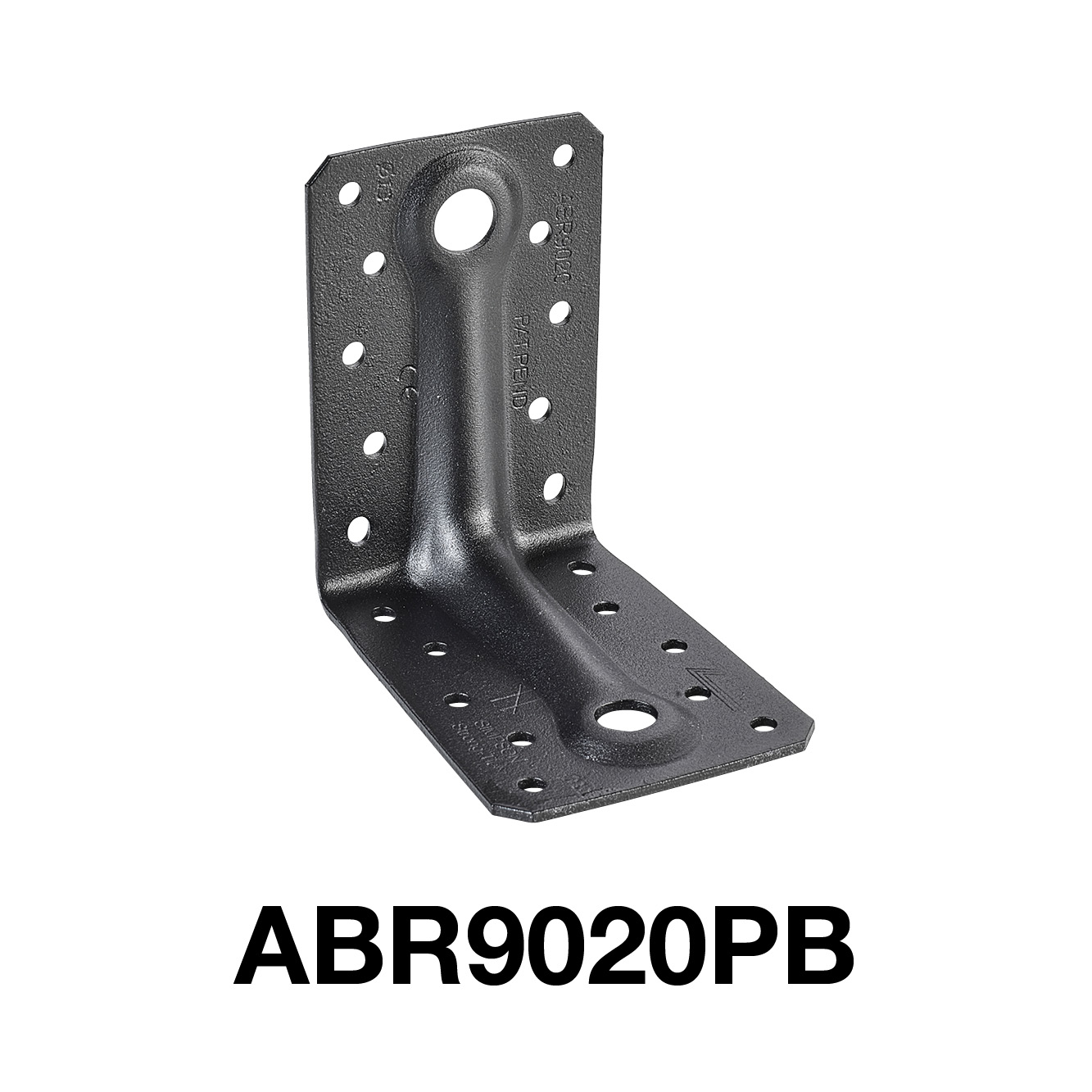

| ABR9020PB | 2397309 | - | 30.0 | 0.17 | 90 | 90 | 65 | 2 |

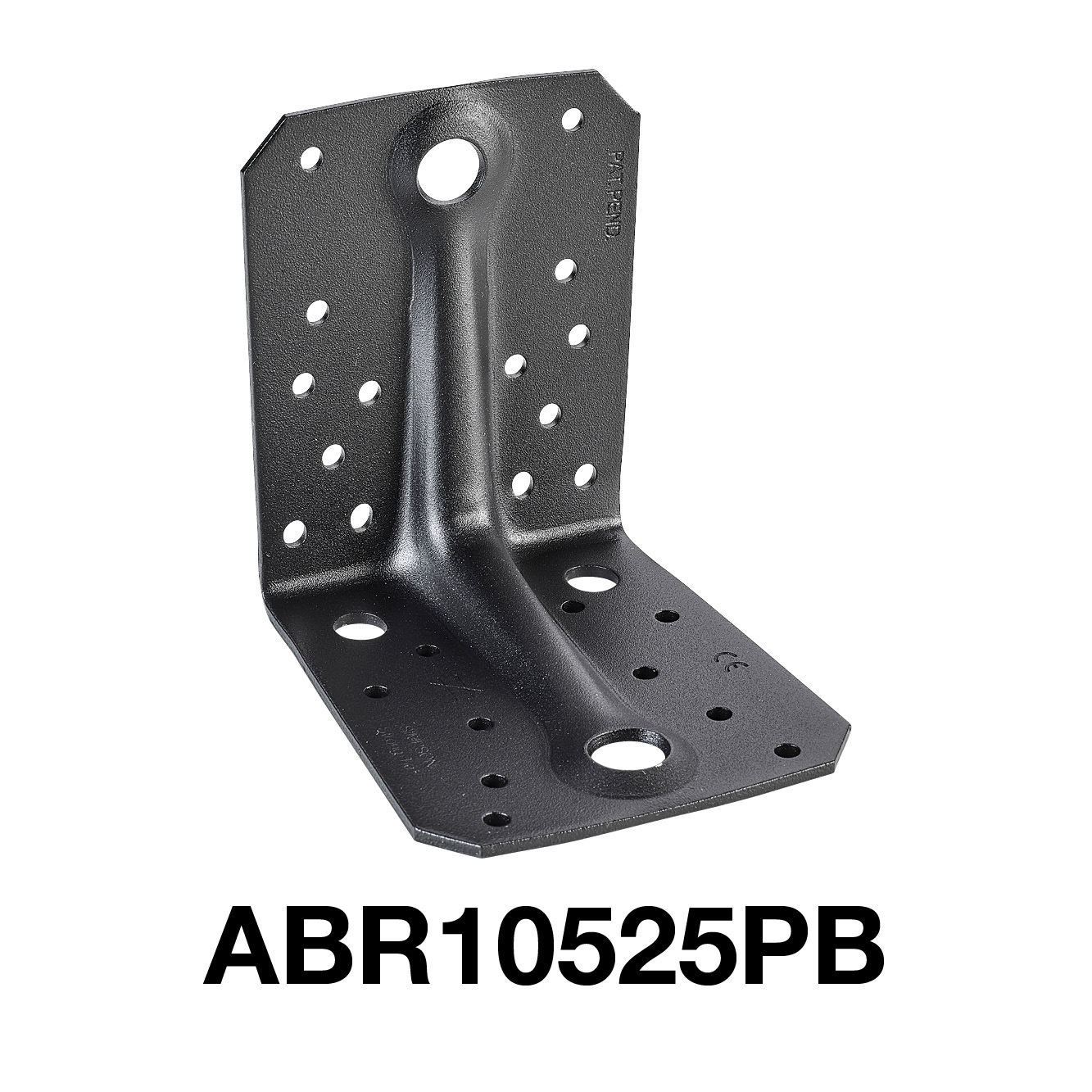

| ABR10525PB | 2397310 | - | 15.0 | 0.34 | 105 | 105 | 90 | 2.5 |
Asennus
Tekniset huomautukset
Lisätietoja
Lisätietoja teknisistä ominaisuuksista on alkuperäisen ABR ZPRO -tuotteen kuormituskyky- ja teknisissä tiedoissa.
Sertifiointi
Environmental Product Declarations (EPD)
CAD- ja BIM-kirjasto
2D
ABR10525PB
-
-
-
-
ABR9020PB
-
-
-
-
3D
ABR10525PB
-
-
-
-
-
ABR9020PB
-
-
-
-
-
3D Simplified
ABR10525PB
-
-
-
-
-
ABR9020PB
-
-
-
-
-
