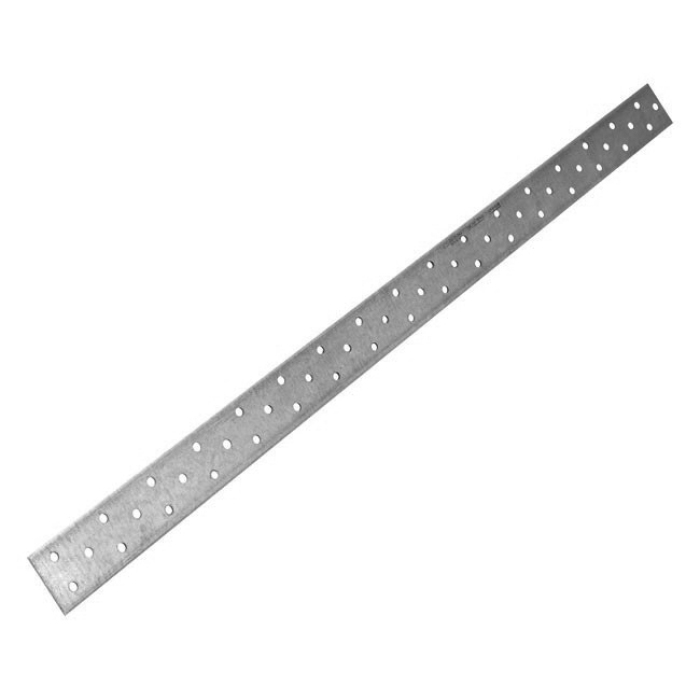

NP 1200

Erikoiskokoiset naulauslevyt

Naulauslevyn koko ilmoitetaan A x B x t (katso kuva). Huomaa, että A x B on määritetty tiettyihin suuntiin reikäkuvioon nähden. Naulauslevyjä voidaan tilauksesta valmistaa suorakulmioina, suunnikkaina jne. Tällöinkin A x B on määritetty tiettyyn suuntaan reikäkuvioon nähden.

Tekniset tiedot
CE-merkitty
CE-merkitty
Indoor
Indoor
Käyttöluokka 2
Käyttöluokka 2
Electrogalvanized steel 20 µm
Electrogalvanized steel 20 µm
EPD
EPD

Tuotteen yksityiskohdat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Naulauslevyjä voidaan toimittaa kaiken kokoisina ja muotoisina asiakkaan toivomusten mukaisesti
  • Voidaan käyttää kaikissa tapauksissa, joissa standardinaulauslevyjä ei voida käyttää

Sovellus

Liitos

  • Puu puuhun

Käyttötarkoitus

  • NP-naulauslevyjä käytetään jatkoslevyinä kaikissa mahdollisissa puurakenteissa
  • Käytetään erityisesti harja- ja käyttöullakkoristikoiden valmistuksessa
  • Jokaisessa jatkoksessa käytetään aina kahta naulauslevyä

Tekniset tiedot

Mitat

Mitat

Mitat
ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät[mm]
Määrä laatikossaPaino[kg]A[mm]B[mm]Paksuus[mm]∅
NP20/40/1200150.74012002Ø5
NP20/60/1200101.16012002Ø5
NP20/80/1200101.48012002Ø5
NP20/100/120051.710012002Ø5
NP20/120/120052.112012002Ø5
NP20/140/120052.414012002Ø5
NP20/160/120052.816012002Ø5
NP20/200/120053.520012002Ø5
NP25/60/1200-B101.36012002.5Ø5
NP25/80/120051.88012002.5Ø5
NP25/100/1200-B52.210012002.5Ø5
NP25/120/1200-B102.612012002.5Ø5
NP25/140/120053.114012002.5Ø5
NP25/160/120053.416012002.5Ø5
NP25/200/1200-B24.320012002.5Ø5

Asennus

Asennus

Kiinnittäminen

  • Kiinnittämiseen käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
  • Liitettävillä puuosilla tulee olla sama leveys
