SSF

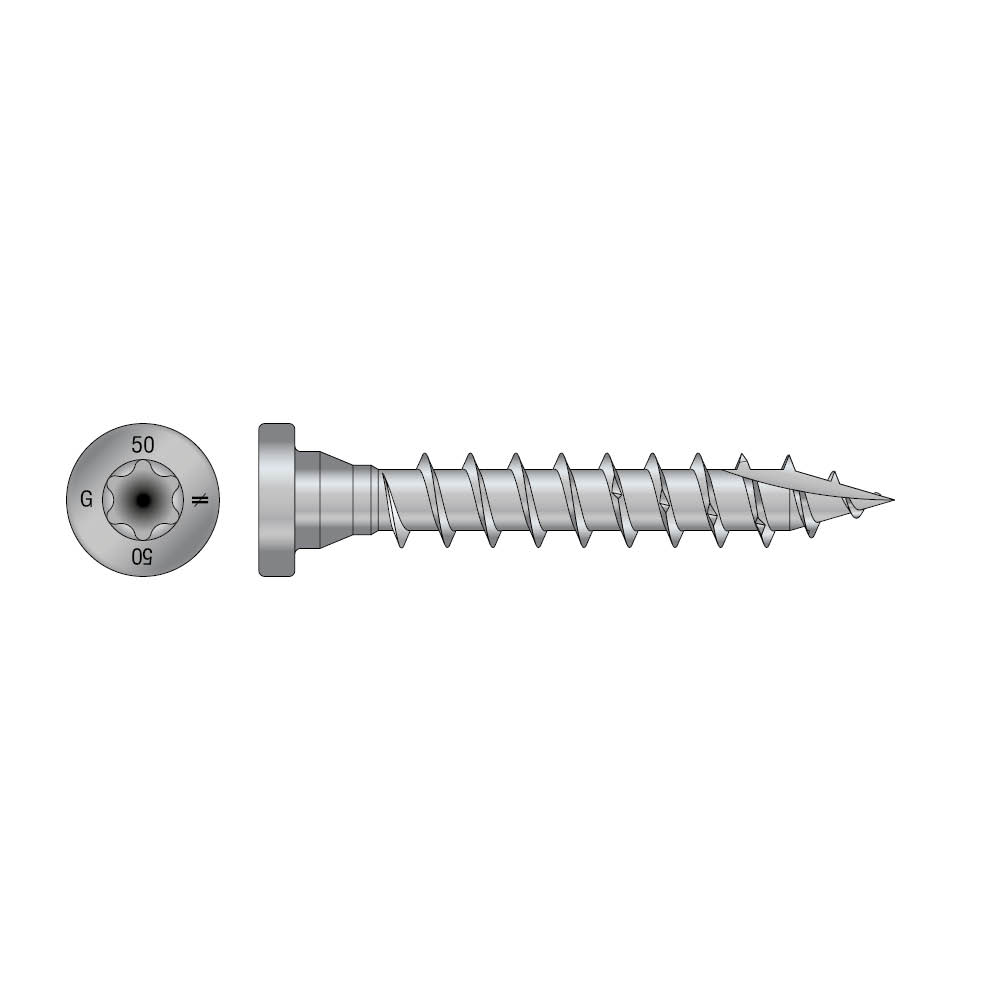

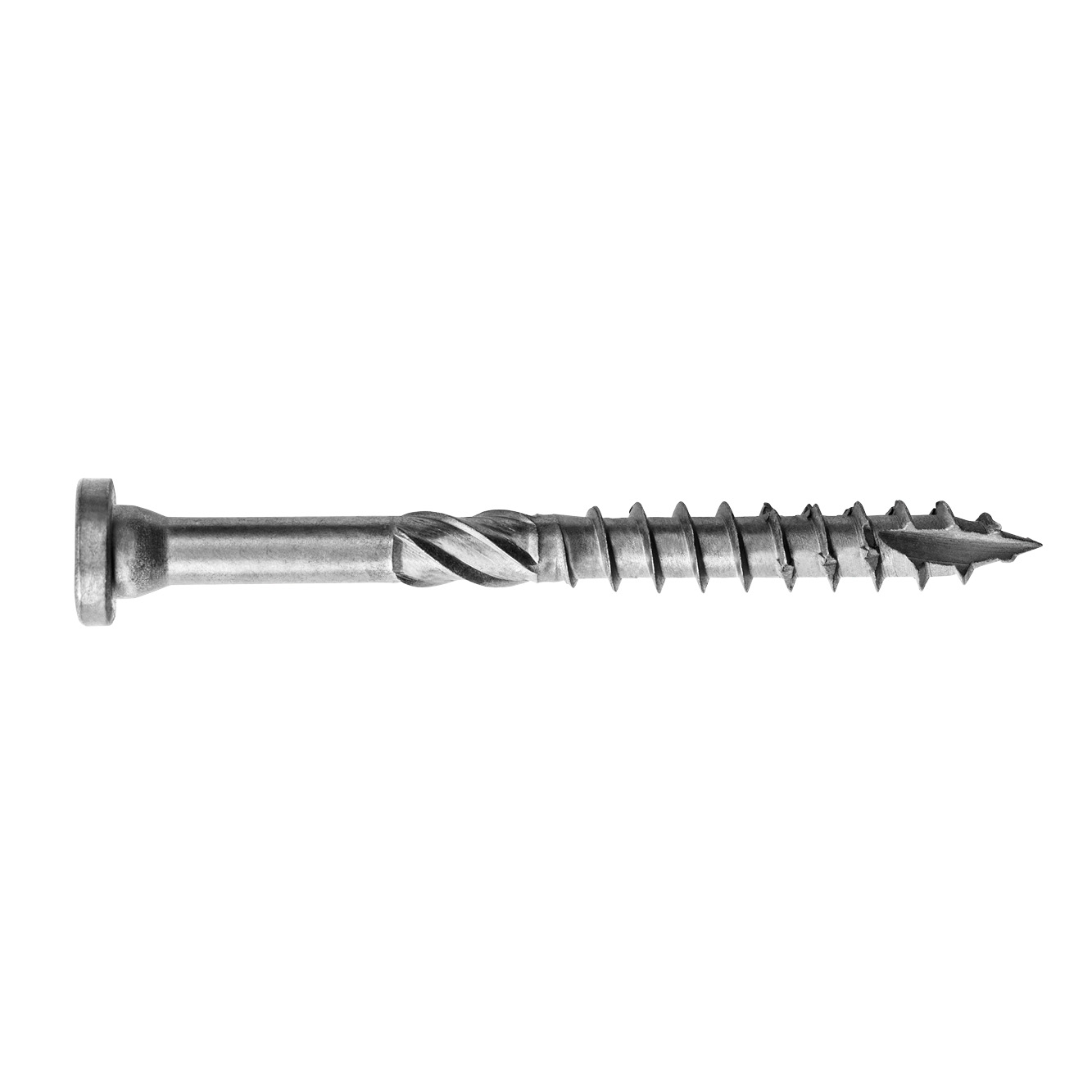

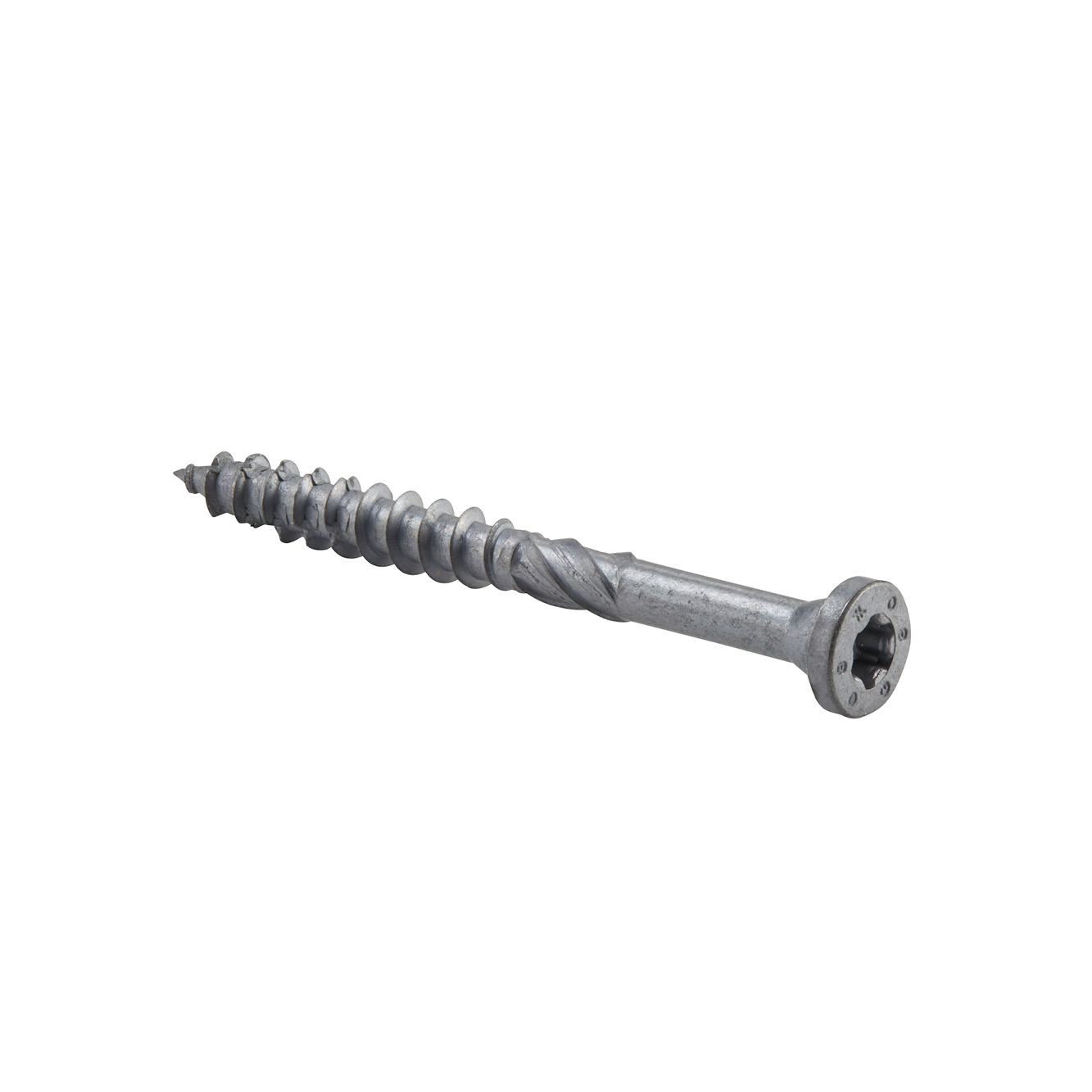

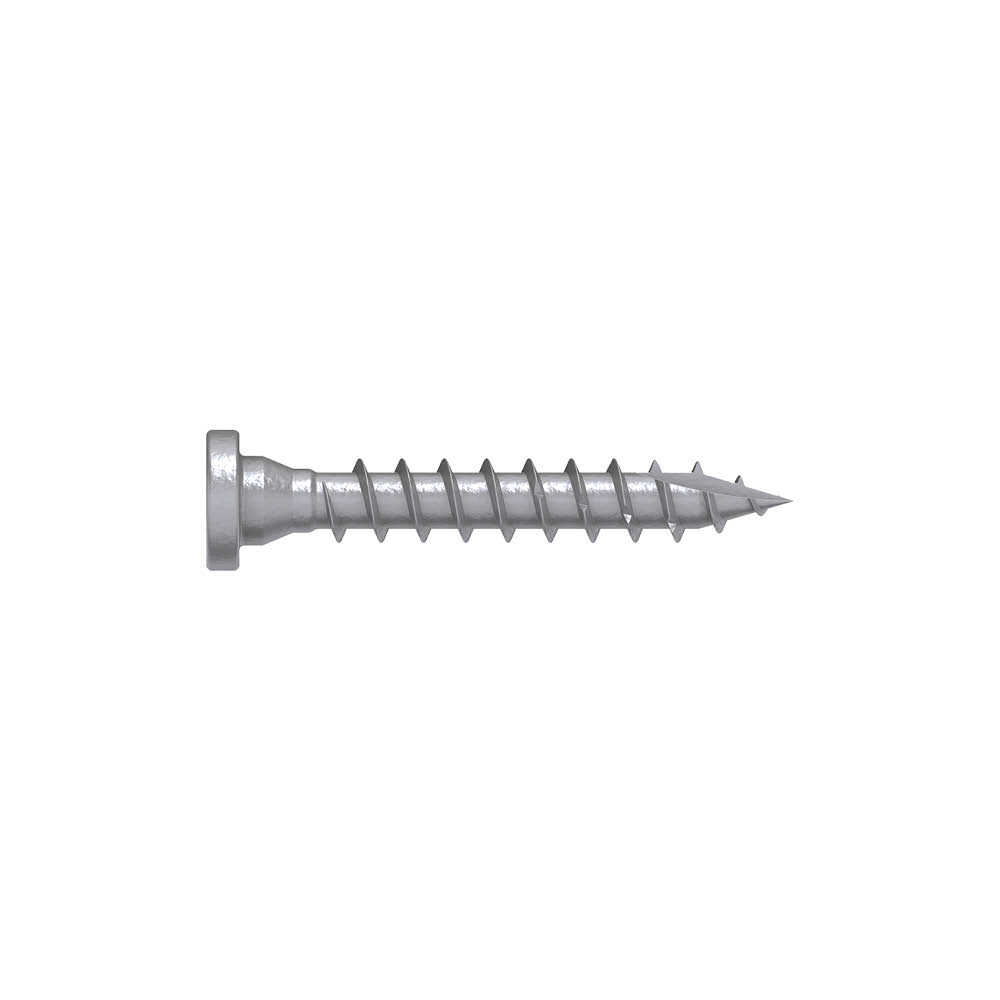

Flat Round Head Connector Screw Impreg®+

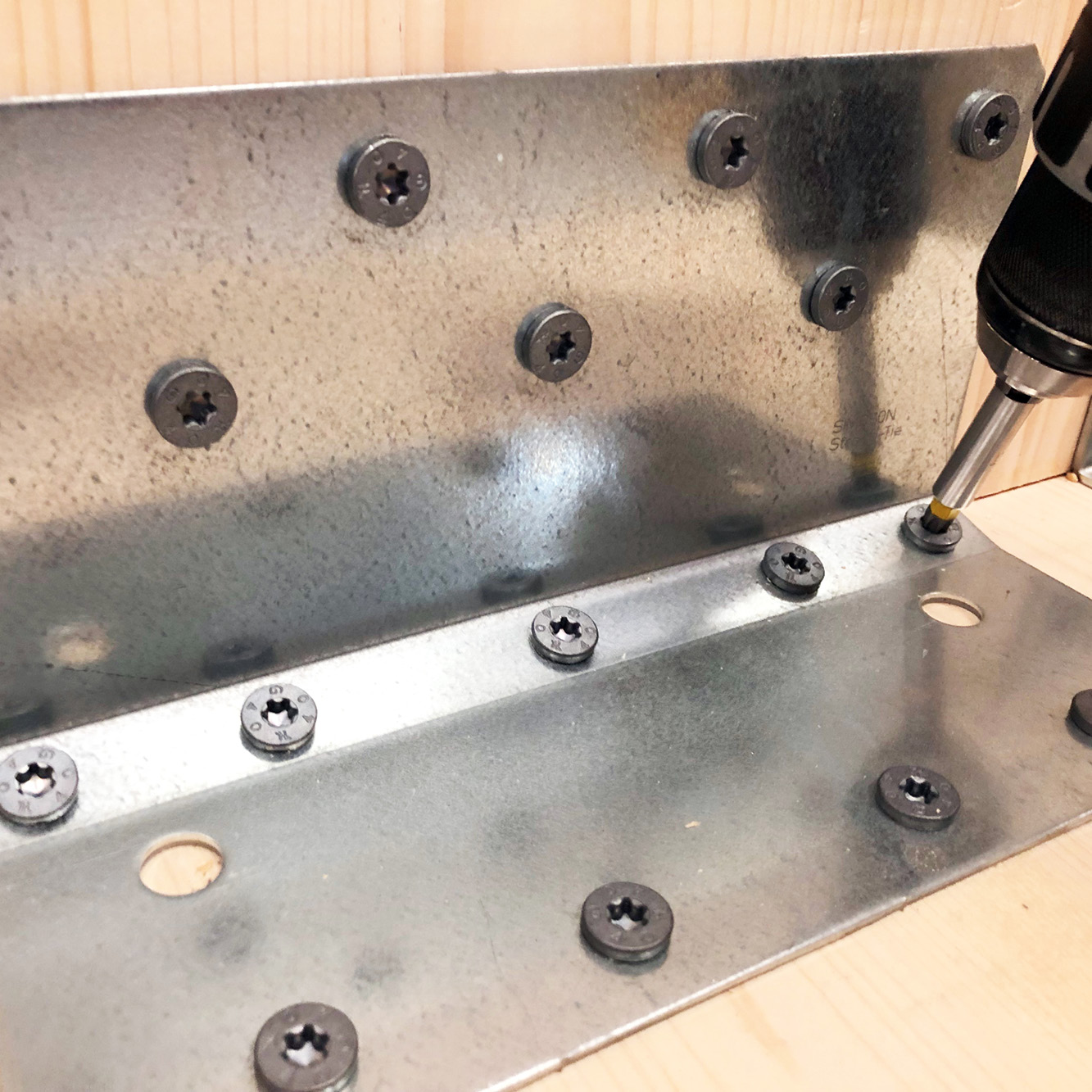

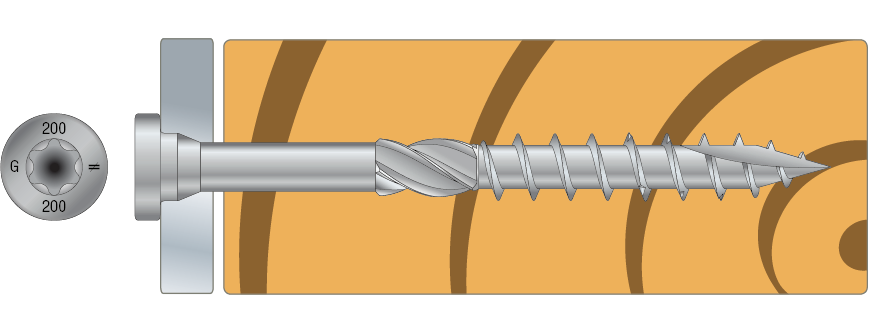

SSF is used together with connectors where high load capability is required. The conical shape under the head makes a perfect fitting to the connector hole, creating a firm assembly. Suitable for exterior use.
The cut point type 17 prevents cracking, and the milling thread and serrated thread reduce the insertion torque. SSF has a round flat head with 6 lobe drive, creating an esthetically improved end-result.

CE-merkitty

Tekninen hyväksyntä

Uusi

Impreg® +

Outdoor

Fastener Designer
Tuotteen yksityiskohdat
Ominaisuudet
Materiaali
- Korroosiosuoja: Impreg®+
Hyödyt
- 6-lohkoinen vetokärki
- Litteä pyöreä pää
- Kartiomainen muoto pään alla takaa parhaan istuvuuden liittimiin
- Jyrsitty kierre
- Hammastettu karkea kierre
- Tyyppi 17 piste
Sovellus
Liitos
- Connectors to wood
Käyttötarkoitus
- Suitable for outdoor applications
Tekniset tiedot
Mitat
| Viite | Mitat | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Tuotenumero | Muu | Mitat ja ominaisarvot[mm] | |||||||
| Paino[kg] | d[mm] | L[mm] | dₕ[mm] | ht[mm] | duₕ[mm] | lg[mm] | Bit[mm] | ||
| SSF8.0X40 | 75185 | 0.01 | 8 | 40 | 13 | 3 | 8.2 | 32 | T-40 |
| SSF8.0X60 | 75186 | 0.014 | 8 | 60 | 13 | 3 | 8.2 | 42 | T-40 |
| SSF8.0X80 | 75187 | 0.014 | 8 | 80 | 13 | 3 | 8.2 | 42 | T-40 |
| SSF10.0X40 | 75188 | 0.014 | 10 | 40 | 15 | 3 | 10.2 | 32 | T-40 |
| SSF10.0X60 | 75189 | 0.017 | 10 | 60 | 15 | 3 | 10.2 | 42 | T-40 |
| SSF10.0X80 | 75190 | 0.026 | 10 | 80 | 15 | 3 | 10.2 | 42 | T-40 |
Tuotteen ominaisuudet

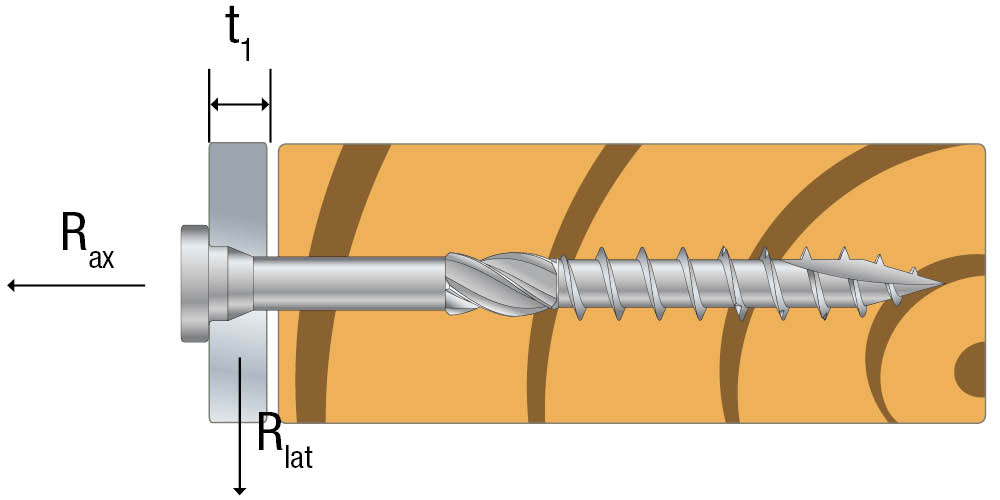

| Viite | Screw Parameters | ||||
|---|---|---|---|---|---|
| Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm] | |||||
| Taivutuslujuus - My,ₖ [Nm][Nm] | Tyypillinen vetoparametri - fₐₓ,ₖ,₉₀° [N/mm²][N/mm²] | Tyypillinen läpivetoparametri - fₕₑₐd,ₖ [N/mm²][N/mm²] | Tyypillinen vetolujuus - fₜₑₙₛ,ₖ [kN][kN] | Torsiosuhde | |
| SSF8.0X40 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF8.0X60 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF8.0X80 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF10.0X40 | - | - | - | - | - |
| SSF10.0X60 | 38.7 | 12.1 | - | 32.8 | ≥ 1,5 |
| SSF10.0X80 | 38.7 | 12.1 | - | 32.8 | ≥ 1,5 |
Sertifiointi
Eurooppalainen tekninen arviointi (ETA)
