SPF-S

Haponkestävä kannatuslevy

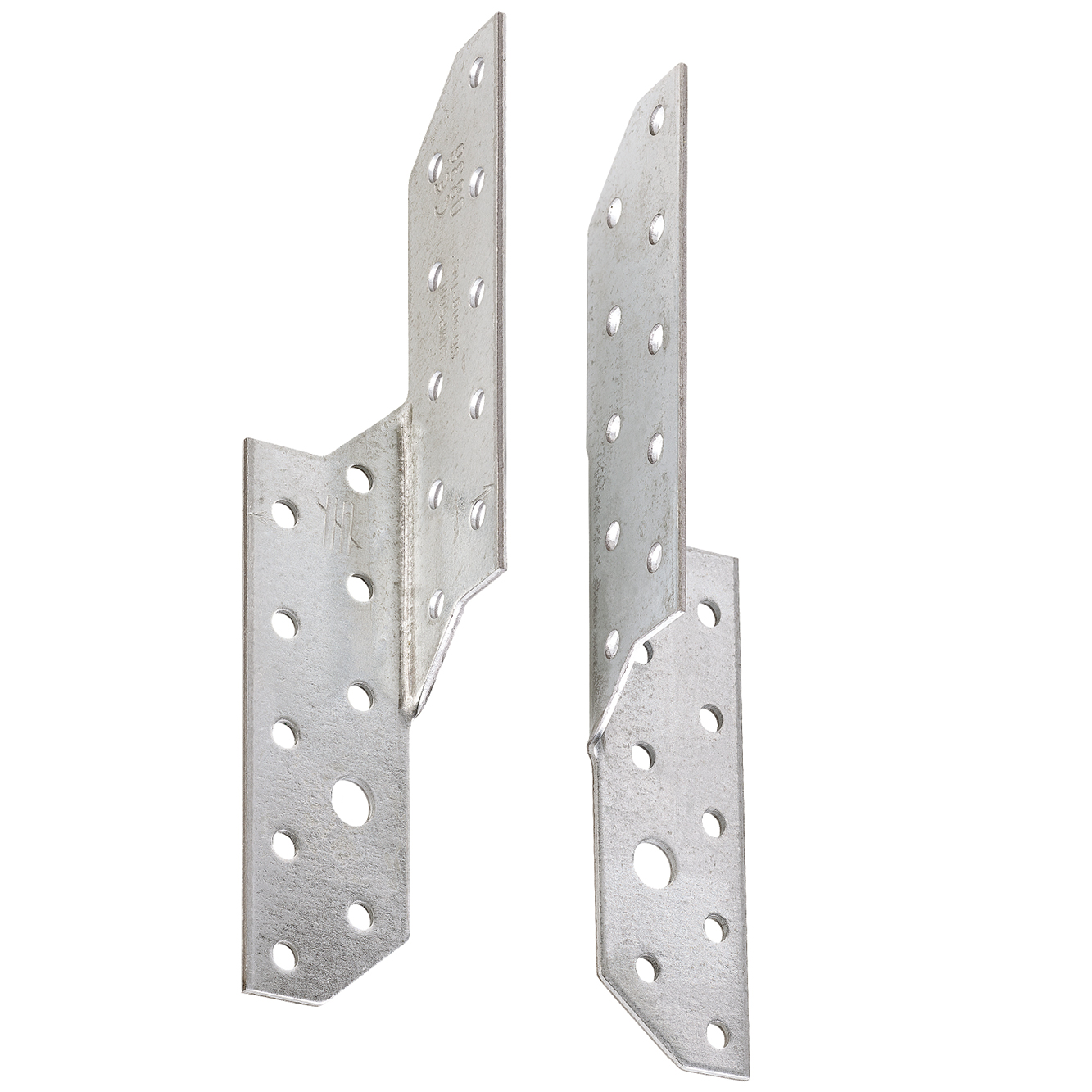

Ruostumatonta SPF-kattokiinnikettä käytetään imukuorman ankkurointiin palkki-palkkiliitoksissa. Kiinnike voi ottaa vastaan myös vaakasuuntaisia kuormituksia. Liitoksessa käytetään kahta tai neljää kiinnikettä kuormituksesta riippuen. Käytettäessä kahta kiinnikettä ne asennetaan palkin päältä katsoen ristikkäin. Kiinnikkeitä valmistetaan vasen- ja oikeakätisinä ja ne myydään kappaleittain.

CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 3
Ruostumaton teräs

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

  • Ruostumattomasta teräslevystä (ruostumaton, haponkestävä AISI 316(L) / 1.4401(4)) / 1.4521)

Hyödyt

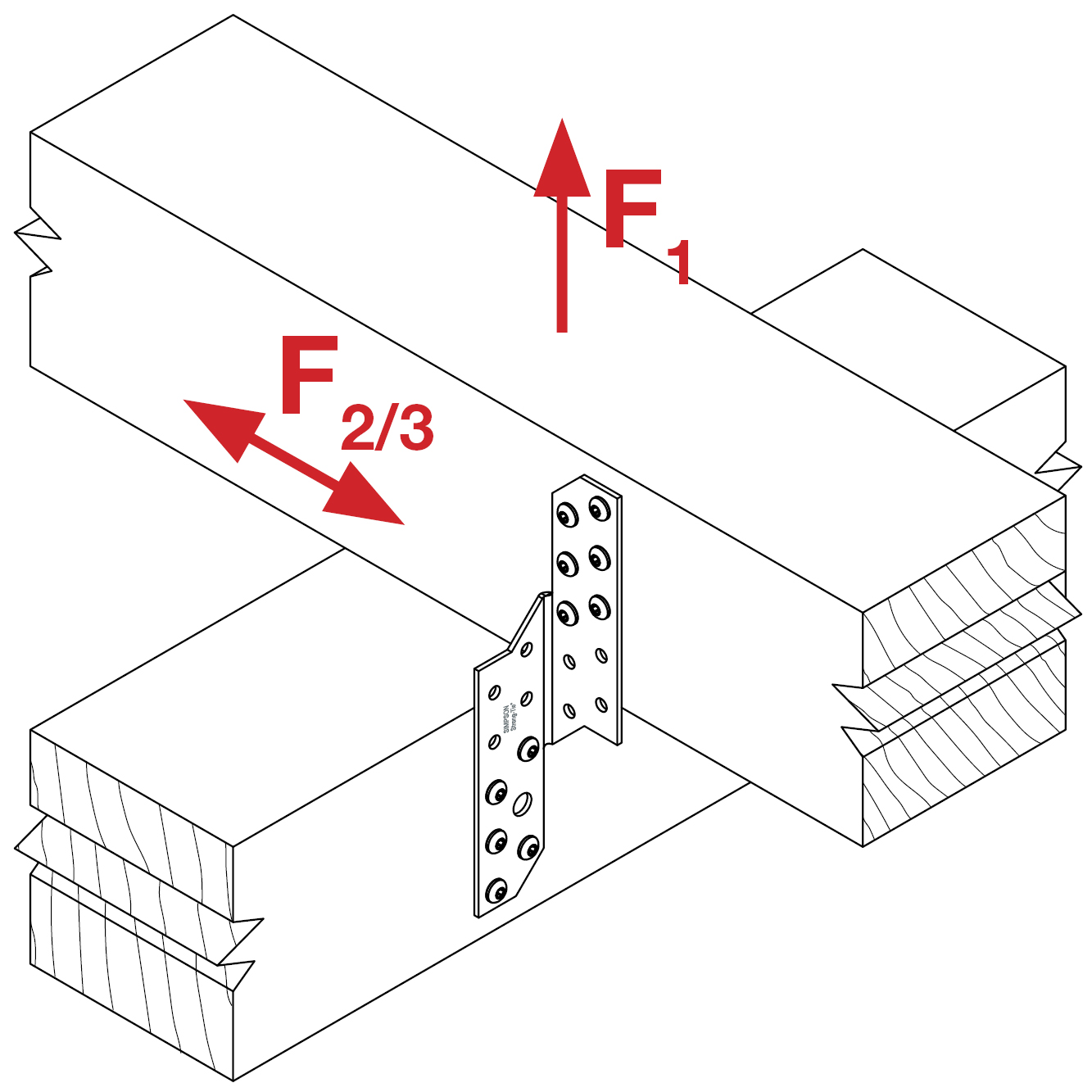

  • Kiinnike voi ottaa vastaan myös vaakasuuntaista kuormitusta
  • Ruostumaton kiinnike

Sovellus

Liitos

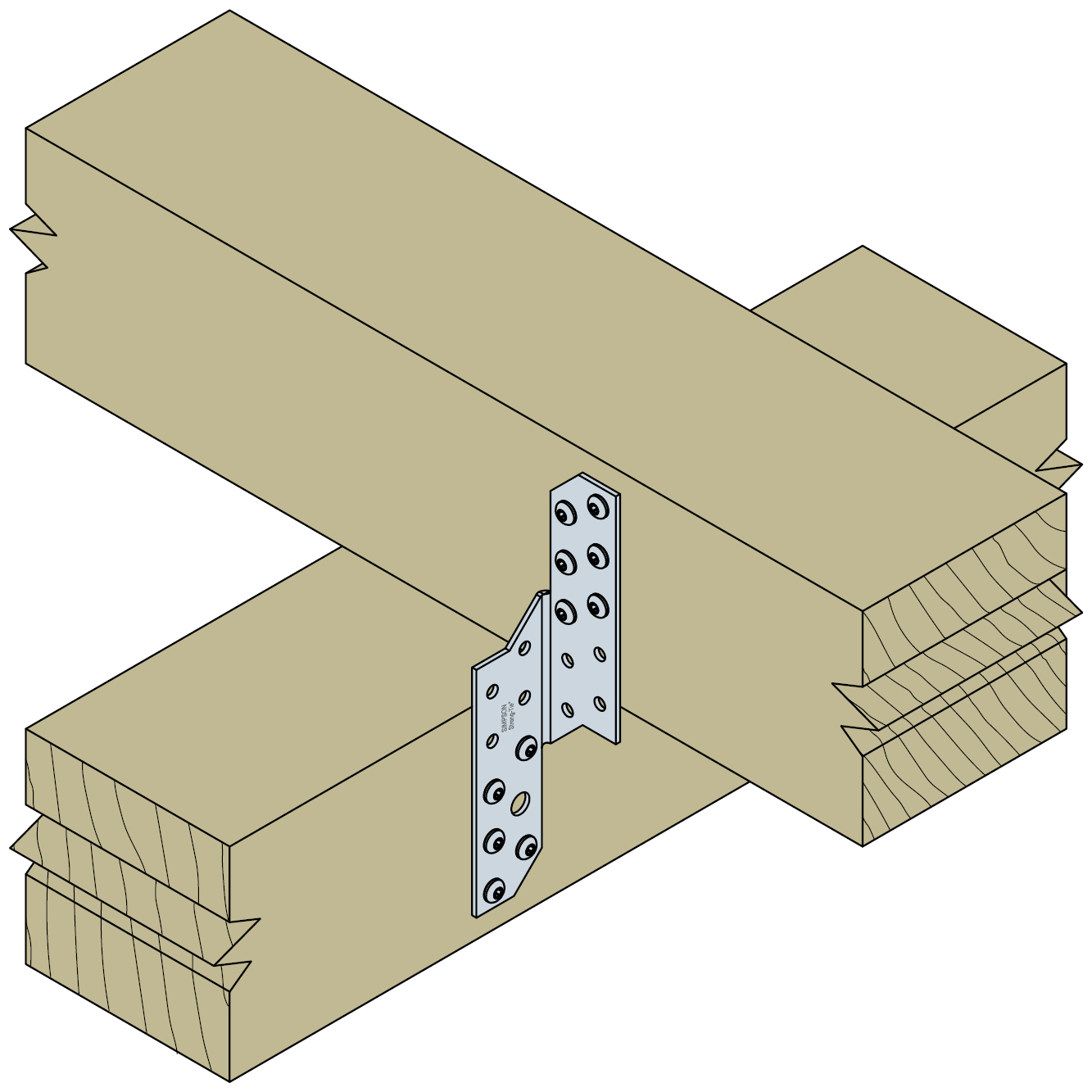

  • Puu puuhun

Käyttötarkoitus

  • Käytetään imukuormituksen ankkurointiin palkki-palkkiliitoksissa

Tekniset tiedot

Mitat

Mitat

Tuotenro Mitat Reiät
A B t Määrä
SPF170LS17032.52510 + 10
SPF170RS17032.52510 + 10
SPF210LS21032.52514 + 14
SPF210RS21032.52514 + 14

Huom.
"SPF...R" on vain yksi, oikeakätinen kannatuslevy.
"SPF...L" on vain yksi, vasenkätinen kannatuslevy.

Kestävyyden ominaisarvot

Tuotenro Kestävyyden ominaisarvot, kaksi SPF-kannatuslevyä liitosta kohden [kN]
CNA4.0x40, määrä kiinnikkeen sivua kohden
4  (min. HT* = 88) 5  (min. HT* = 98) 7  (min. HT* = 118)
R1,k R2/3,k R1,k R2/3,k R1,k R2/3,k
SPF170LS8.52.7min (11.5 ; 12/kmod)3.5--
SPF170RS8.52.7min (11.5 ; 12/kmod)3.5--
SPF210LS8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7
SPF210RS8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7

') min HT = palkin vähimmäiskorkeus
Käytettäessä neljää SPF-kannatuslevyä liitosta kohden voidaan taulukon kestävyysarvot kaksinkertaistaa.

Asennus

Asennus

Fixations

  • CNA4,0xl naulauslevynauloja tai ruostumattomia CSA5,0xl naulauslevyruuveja
