AB-S

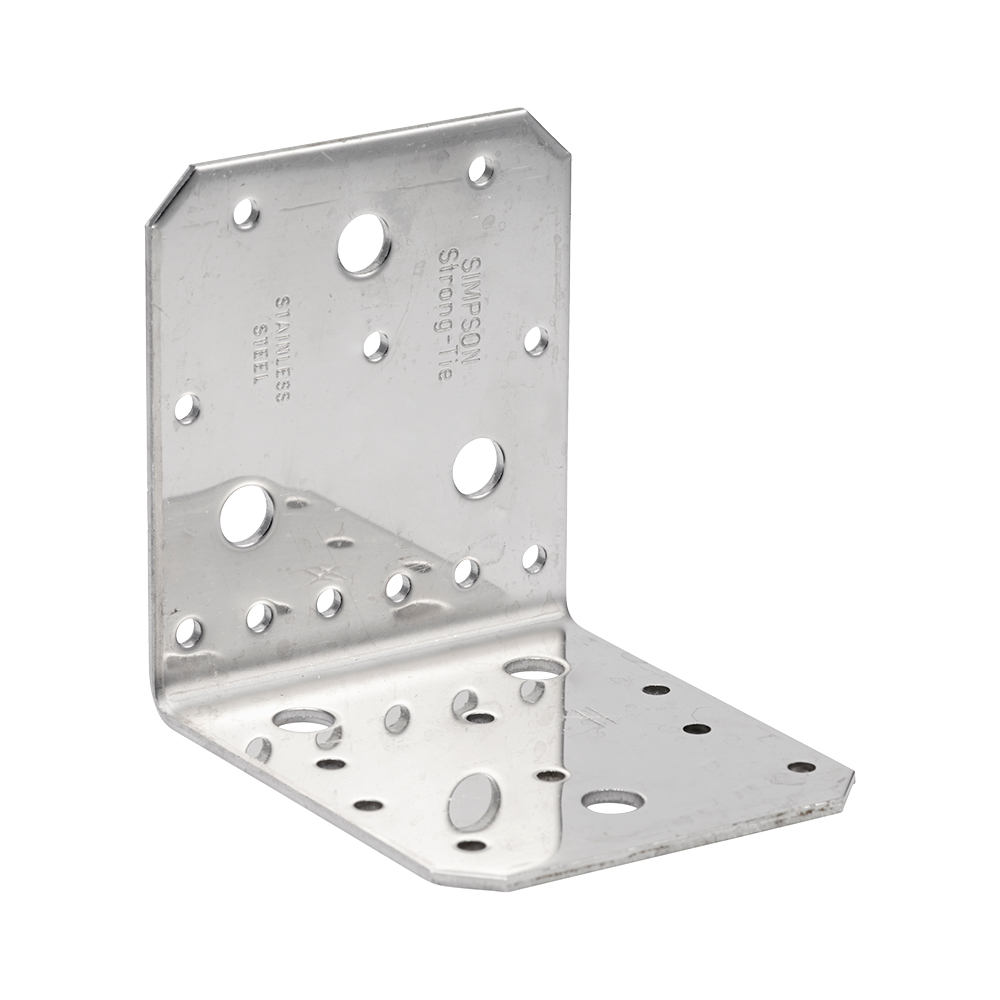

Haponkestävä kulmalevy (70S 90S 105S)

Ruostumattomia kiinnikkeitä käytetään korroosioaltiissa kohteissa, esimerkiksi kiinnitettäessä painekyllästettyä puuta. Ruostumattomien kiinnikkeiden kestävyyden ominaisarvot ovat samat kuin sinkityillä.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 3

Ruostumaton teräs

EPD

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Ruostumaton teräs 1.4404 (EN 10088) tai vastaava laatu
Korroosiosuoja:
Ruostumaton, haponkestävä - A4
Ruostumattomasta teräslevystä (ruostumaton, haponkestävä AISI 316(L) / 1.4401(4)) / 1.4521

Hyödyt

Ruostumaton versio
Kestävä kulmalevy kantaviin rakenteisiin

Sovellus

Liitos

Puu-puu liitos

Käyttötarkoitus

Puu-puu liitos
Kohteisiin, joissa vaaditaan erityistä korroosionkestävyyttä, esimerkiksi painekyllästetyn puun liittämiseen

Tekniset tiedot

Mitat

Mitat ja ominaisarvot

Tuotenro	DB nr.	NOBB nr.	Mitat ja ominaisarvot [mm]				Reiät, sivu A			Reiät, sivu B			Box Quantity	Paino [kg]
Tuotenro	DB nr.	NOBB nr.	A	B	C	t	Ø5 [mm]	Ø8.5 [mm]	Ø11 [mm]	Ø5 [mm]	Ø8.5 [mm]	Ø11 [mm]	Box Quantity	Paino [kg]

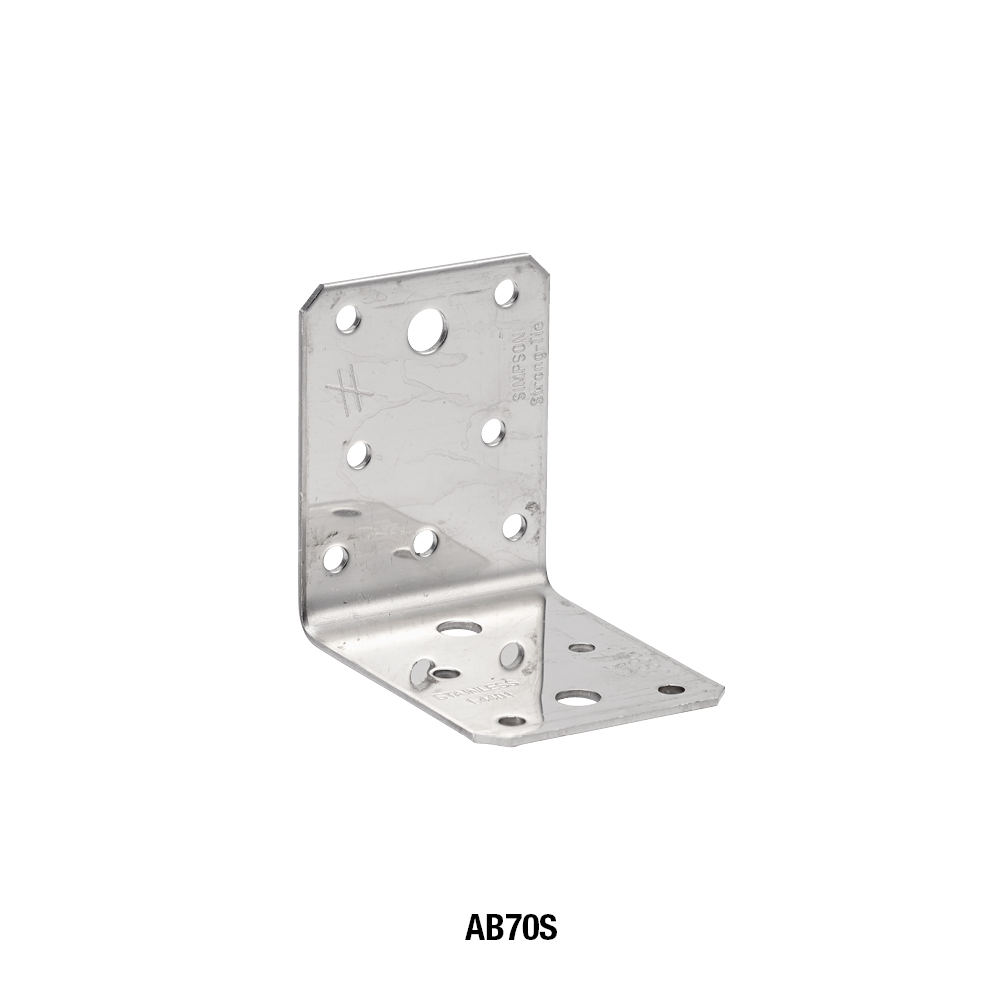

AB70S	5650114	22062855	70	70	55	2	4	2	-	7	1	-	100	0.11

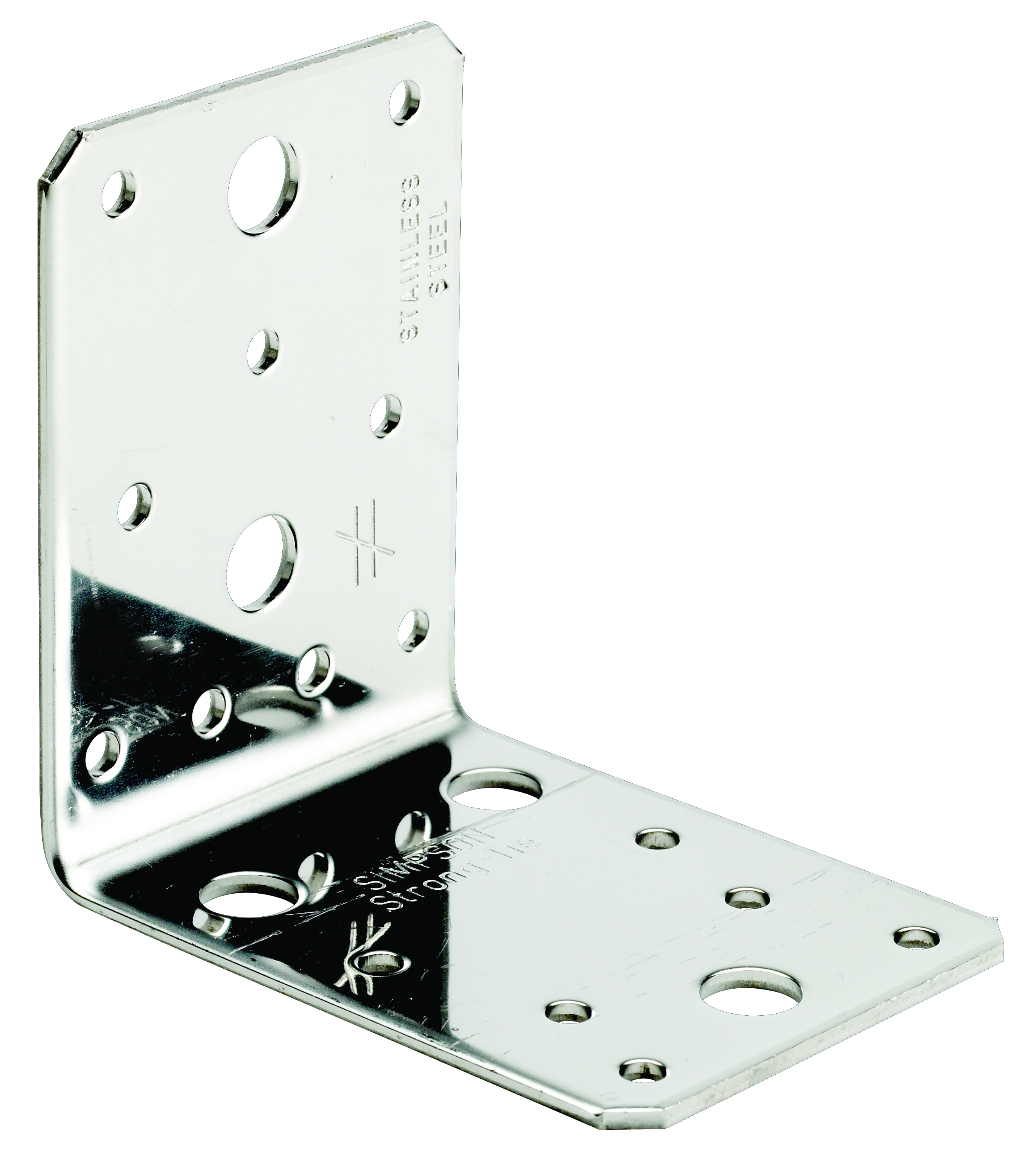

AB90S	2914711	21221387	88	88	65	2.5	6	-	3	9	-	2	100	0.2

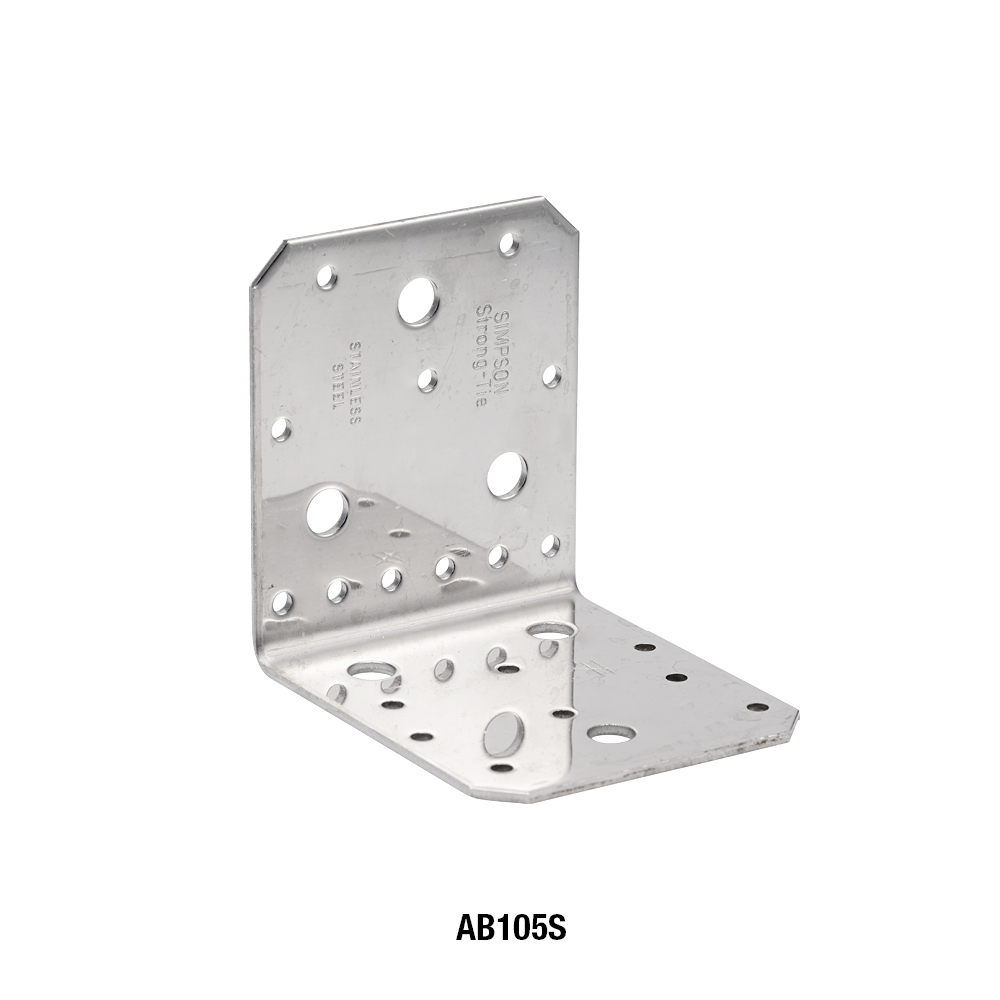

AB105S	2914661	21221403	103	103	90	3	8	-	3	11	-	3	50	0.38

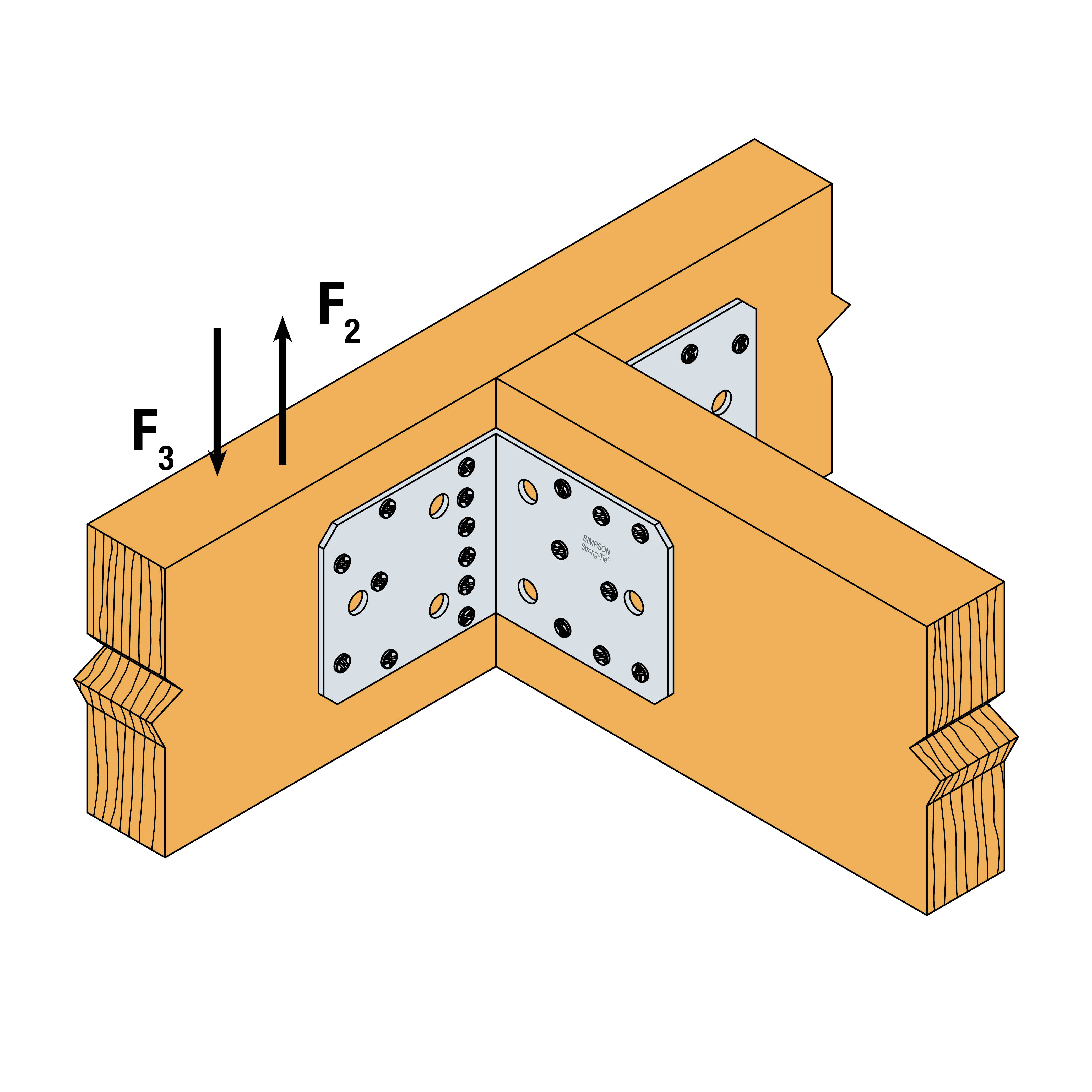

Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys

Tuotenro	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys
	Liitoskiinnikkeet		Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
	Sivu A	Sivu B	R_1.k				R_2.k = R_3.k				R_4,k = R_5,k⁽¹⁾
	Määrä	Määrä	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB70S	4	7	3.1/kmod^0.3	3.8/kmod^0.3	5.0/kmod^0.3	-	-	5.3	-	-	1.4/kmod^0.3	-
AB90S	6	9	4.2/kmod^0.3	5.1/kmod^0.3	6.7/kmod^0.3	7.5/kmod^0.3, max: 6.9/kmod	6.8	7.1	9.4	10.4	1.9/kmod^0.3	2.5/kmod^0.5
AB105S	8	11	7.0/kmod^0.3	8.5/kmod^0.3	11.2/kmod^0.3	12.7/kmod^0.3	12.2	13.3	16.9	18.1	3.3/kmod^0.3	4.7/kmod^0.3

1) R_4/5,k on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm. Muut b- ja e-arvot ovat osoitteessa www.strongtie.fi

Kestävyyden ominaisarvot - Palkki-palkkiliitos - Osittainen kiinnitys

Tuotenro	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Osittainen kiinnitys
	Liitoskiinnikkeet		Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
	Sivu A	Sivu B	R_1.k		R_2.k = R_3.k		R_4,k = R_5,k
	Määrä	Määrä	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB70S	2	3	3.8/kmod^0.3	-	3.8	-	1.4/kmod^0.3	-
AB90S	4	4	3.1/kmod^0.3	4.4/kmod^0.3	5.5	7.3	1.2/kmod^0.5	1.7/kmod^0.3
AB105S	4	5	5.2/kmod^0.3	7.4/kmod^0.3	4	7.5	2.1/kmod^0.5	2.9/kmod^0.4

k_mod on muunnoskerroin, jonka avulla otetaan huomioon kuorman kesto ja kosteuspitoisuus.

* on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm. Muut b- ja e-arvot ovat osoitteessa www.strongtie.fi

Jos ylemmän kappaleen kiepahdus on estetty, kestävyys R_1,k og R_2/3,k liitos jossa vain yksi kulmalevy kestävyyden ominaisarvo on puolet taulukon 2 arvosta. Jos palkin kiepahdusta ei ole estetty, lisätietoja on ETA-tiedoissa sivustossamme www.strongtie.fi

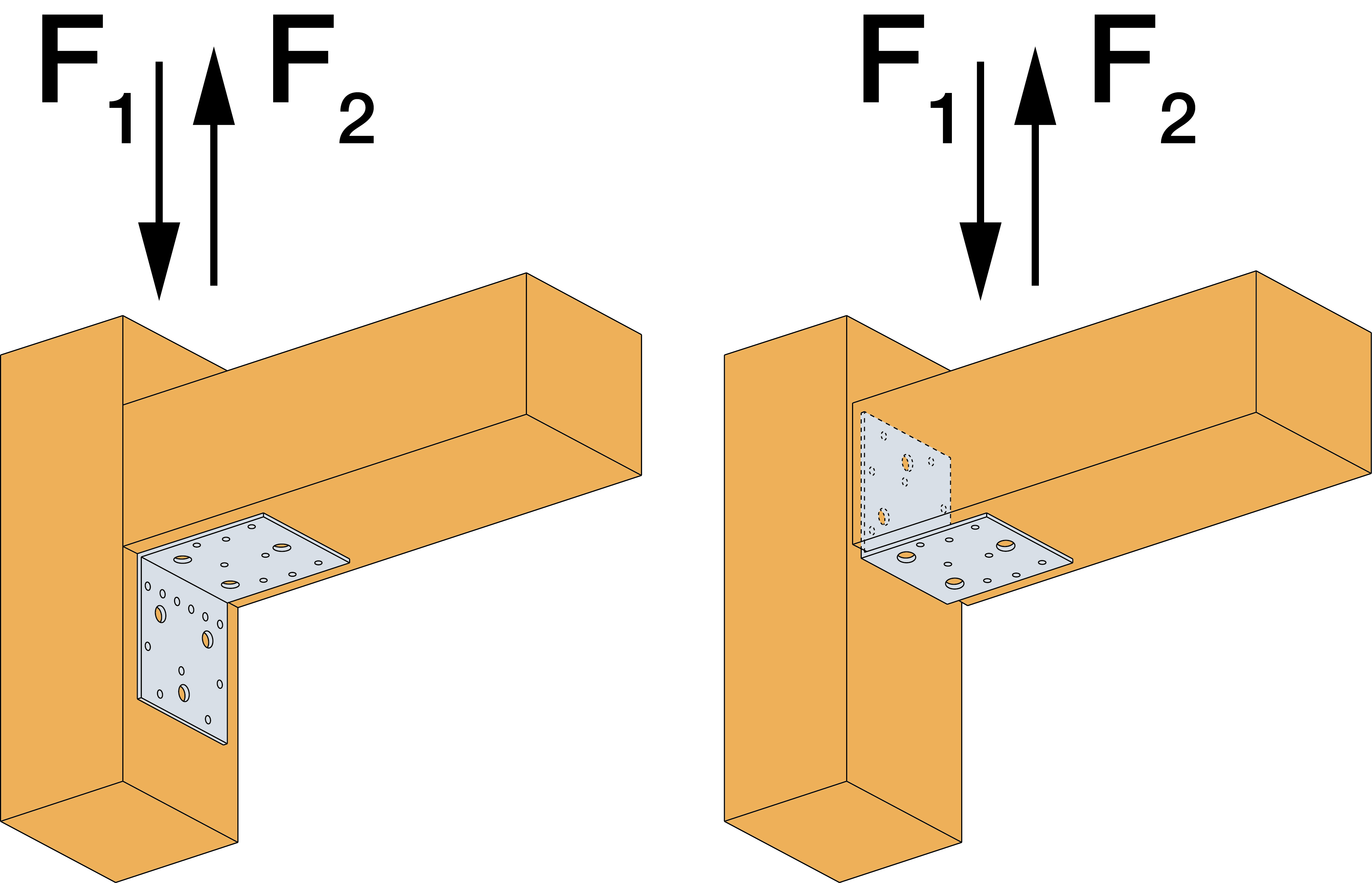

Kestävyystaulukot (kestävyyden ominaisarvot) - Palkki-pilari

Tuotenro	Kestävyyden ominaisarvot - Pilari-palkkiliitos		Kestävyyden ominaisarvot - 1 kulmalevy liitosta kohden [kN]
	Liitoskiinnikkeet		R_1.k				R_2.k = R_3.k
	Sivu A	Sivu B	Flap turned downwards		Flap turned upwards		CNA4.0x40	CNA4.0x60
	Määrä	Määrä	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB90S	4	4	4.0/ kmod^0.75	4.0/ kmod^0.75	5.2/ kmod^0.55	5.2/ kmod^0.55	0.7/ kmod	0.7/ kmod
AB105S	6	5	8.1/ kmod^0.75	8.1/ kmod^0.75	10,0; max:9,8/ kmod	9.4/ kmod^0.6	1.4/ kmod	1.4/ kmod

k_mod on muunnoskerroin, jonka avulla otetaan huomioon kuorman kesto ja kosteuspitoisuus.

Kestävyyden ominaisarvot - Pilari-palkkiliitos, vaihto

Tuotenro	Kestävyyden ominaisarvot - Pilari-palkkiliitos, vaihto
	Liitoskiinnikkeet		Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
	Sivu A	Sivu B	R_2.k = R_3.k
	Määrä	Määrä	CNA4.0x40	CNA4.0x60
AB90S	9	6	7.2	10.2
AB105S	11	8	13.3	18.1

Kestävyyden ominaisarvot - Puu-betoni liitos

Tuotenro	Kestävyyden ominaisarvot - Palkki betoniin liitos
	Liitoskiinnikkeet				Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
	Sivu A		Sivu B		R_1.k				R_2.k = R_3.k
	Määrä	Tyyppi	Määrä	Tyyppi	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
AB90S	5	CNA*	2	Ø10	5.4/kmod	5.4/kmod	5.4/kmod	5.4/kmod	4.73	5.03	6.3	6.66
AB105S	5	CNA*	2	Ø10	min(12.3 ; 11.3/kmod)	min(13.7 ; 11.3/kmod)	min(17.5 ; 11.3/kmod)	min(19.7 ; 11.3/kmod)	4.8	5.1	6.4	6.8

-

Tuotenro	-
	Liitoskiinnikkeet		- [kN]
	Sivu A	Sivu B	R_1.k		R_2.k = R_3.k
	Määrä	Määrä	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AB90S	6	9	4.3	6.9	6.8	9.4
AB105S	8	11	7.2	11.5	12.2	16.9

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – k_mod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities.

-

Tuotenro	-
	Liitoskiinnikkeet				- [kN]
	Sivu A		Sivu B		R_1.k		R_2.k = R_3.k
	Määrä	Tyyppi	Määrä	Tyyppi	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AB90S	5	CNA*	2	Ø10	6	6	4.7	6.25
AB105S	5	CNA*	2	Ø10	12.3	12.5	4.9	6.4

Asennus

Kiinnittäminen

Ruostumattomien kiinnikkeiden kiinnittämiseen käytetään ruostumattomia CNA4,0xℓ-naulauslevynauloja tai ruostumattomia CSA5,0xℓ-naulauslevyruuveja (huom. kestävyyden ominaisarvot alentuvat käytettäessä ruostumatonta CSA-naulauslevyruuvia)
