ABR-S

Haponkestävä kulmalevy (70S, 90S, 105S)

Ruostumattomia kiinnikkeitä käytetään korroosioaltiissa kohteissa, esimerkiksi kiinnitettäessä painekyllästettyä puuta. Ruostumattomien kiinnikkeiden kestävyyden ominaisarvot ovat samat kuin sinkityillä.

Tekniset tiedot
CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
Severe
Severe
Ruostumaton teräs
Ruostumaton teräs
EPD
EPD
Käyttöluokka 3
Käyttöluokka 3
ABR70S main.jpg

Tuotteen yksityiskohdat

Kuvat

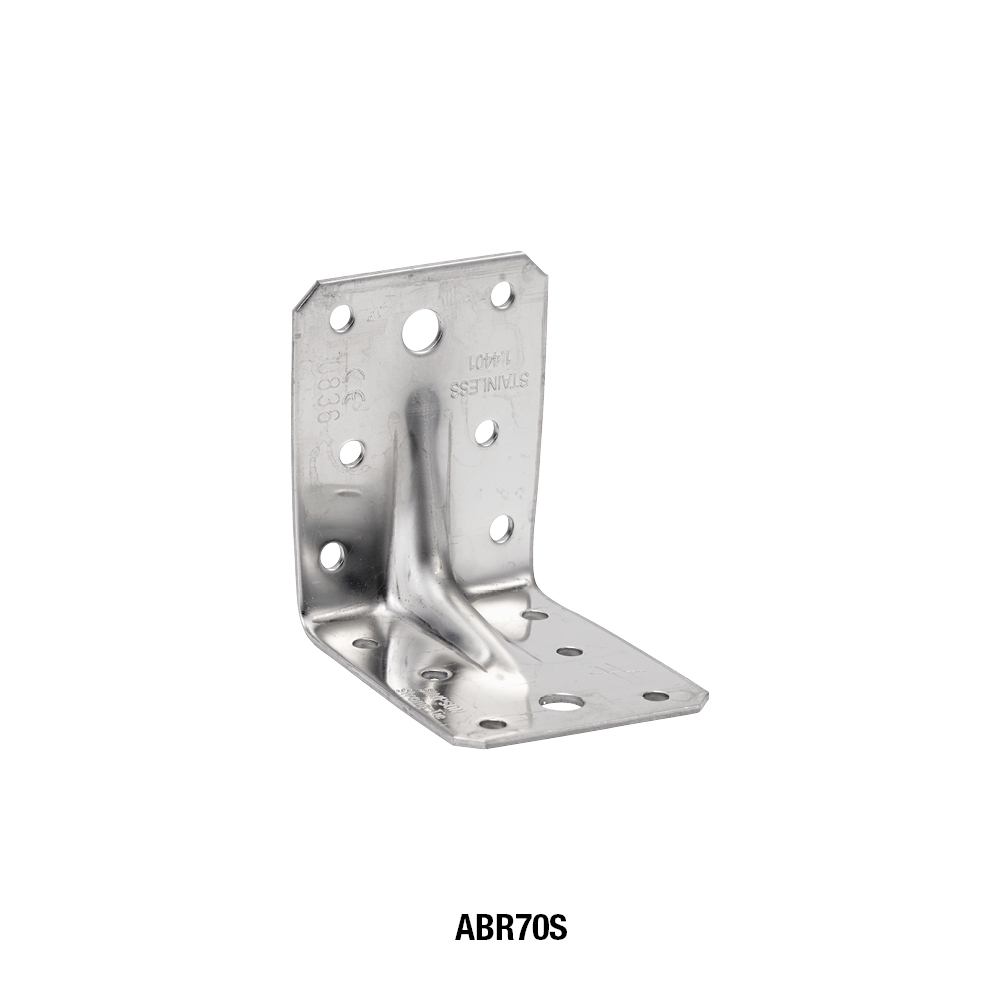

ABR70S new.jpg

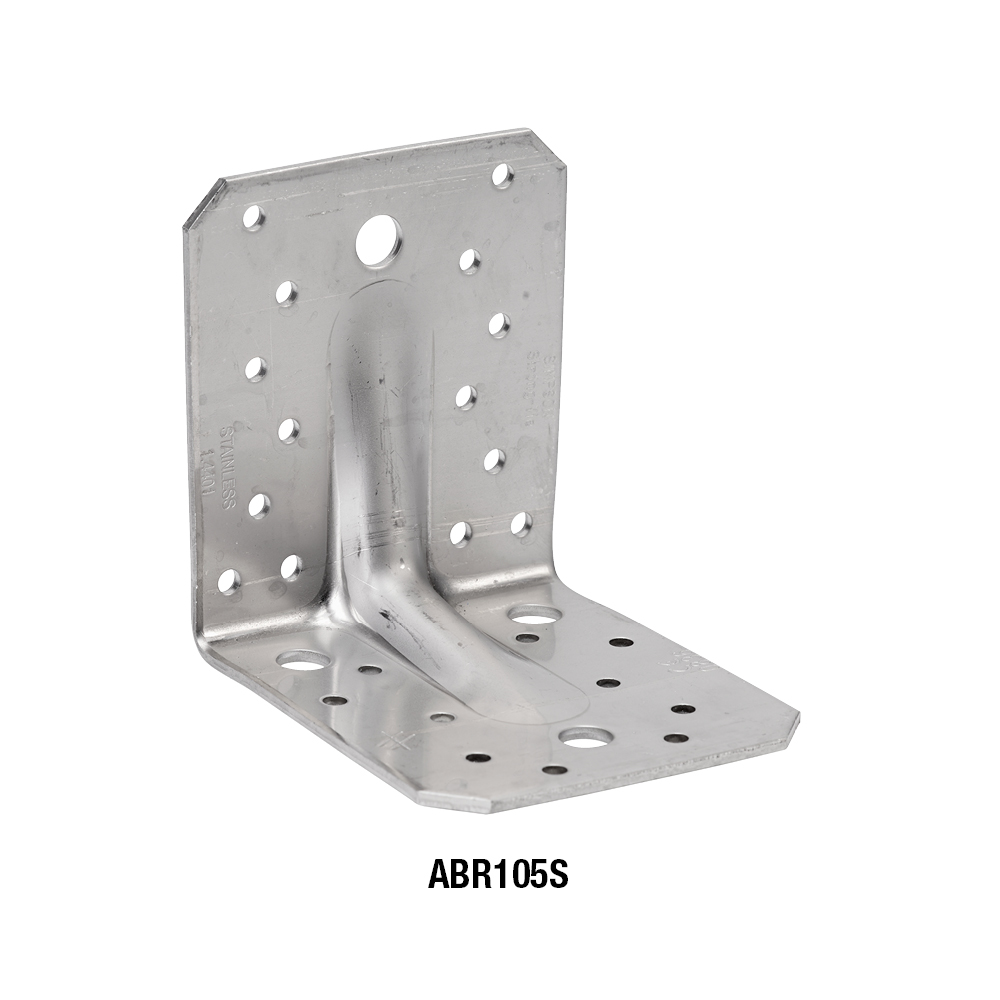

Stainless ABR105S.jpg
ABR90S post beam montage.jpg

Ominaisuudet

Materiaali

  • Teräslaatu:
    Ruostumaton teräs 1.4404 (EN 10088) tai vastaava laatu
  • Korroosiosuoja:
    Ruostumaton, haponkestävä -  A4
    Ruostumattomasta teräslevystä (ruostumaton, haponkestävä AISI 316(L) / 1.4401(4)) / 1.4521

Hyödyt

  • Ruostumaton versio
  • Kestävä kulmalevy kantaviin rakenteisiin

Sovellus

Liitos

  • Puu-puu liitos

Käyttötarkoitus

  • Puu-puu liitos
  • Kohteisiin, joissa vaaditaan erityistä korroosionkestävyyttä, esimerkiksi painekyllästetyn puun liittämiseen

Tekniset tiedot

Mitat

Haponkestävä kulmalevy (70S, 90S, 105S)

Asennus

Asennus

Kiinnittäminen

  • Ruostumattomien kiinnikkeiden kiinnittämiseen käytetään ruostumattomia CNA4,0xℓ-naulauslevynauloja tai ruostumattomia CSA5,0xℓ-naulauslevyruuveja (huom. kestävyyden ominaisarvot alentuvat käytettäessä ruostumatonta CSA-naulauslevyruuvia).
ABR90S post beam montage.jpg

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e06-0106-11-s-2.pdf
product.doc.history.show
uk-dop-e06-0106-10.pdf
uk-dop-e06-0106-issue-9.pdf
uk-dop-e06-0106-issue-8.pdf
uk-dop-e06-0106-issue-7.pdf
uk-dop-e06-0106-issue-6.pdf
uk-dop-e06-0106-issue-5.pdf
d8a78e954cb524c170e5937a23c699b749e5f6c2-pdf.pdf
b3e3ef5e5492847232064e535a060b5bad7c05f4.pdf
df170b9bc1e51f91e61521449f22ab2e0dd9d847.pdf
a119f0b565c75b8261ec265b8c6055cbe68596fc.pdf

Eurooppalainen tekninen arviointi (ETA)

eta-06-0106-2026-03-09.pdf
product.doc.history.show
eta-06-0106-2021-04-09.pdf
eta-06-0106-2020-01-29-cor1.pdf
eta-06-0106.pdf
eta-060106-sst-ab-r10-2018-issued.pdf
eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD- ja BIM-kirjasto

2D

ABR70S

ABR90S

3D

ABR70S

ABR90S

3D Simplified

ABR70S

ABR90S
