VIMOP

Ikkuna-asennuslevy

Ikkunat kiinnitetään ikkunakiinnikkeiden avulla tuulikuorman vastaanottamiseksi. Ikkunoiden suojamuoveja ei tarvitse poistaa ennen kiinnikkeiden asentamista, joten muovit voidaan pitää ikkunoiden suojana niin pitkään kuin tarpeellista. Lisäksi ikkuna-aukon ympärille saadaan kiinnikkeiden avulla katkeamaton eristys.

Käyttöluokka 2

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Sopii ikkunoiden kiinnittämiseen

VIMO-kulmalla ja VIMO-levyllä on monta etua, muun muassa:

  • asennus voidaan jättää rakennusprojektin loppupäähän, mikä mahdollistaa valmiiksi käsitellyn ikkunan valitsemisen
  • ikkunan rakennusaikaiselta peittämisestä vältytään ja ikkunan ympärille saadaan katkeamaton eristys
  • VIMO-levyjä voidaan käyttää ilman kulmia

Sovellus

Käyttötarkoitus

  • Ikkunoiden asennukseen

Tekniset tiedot

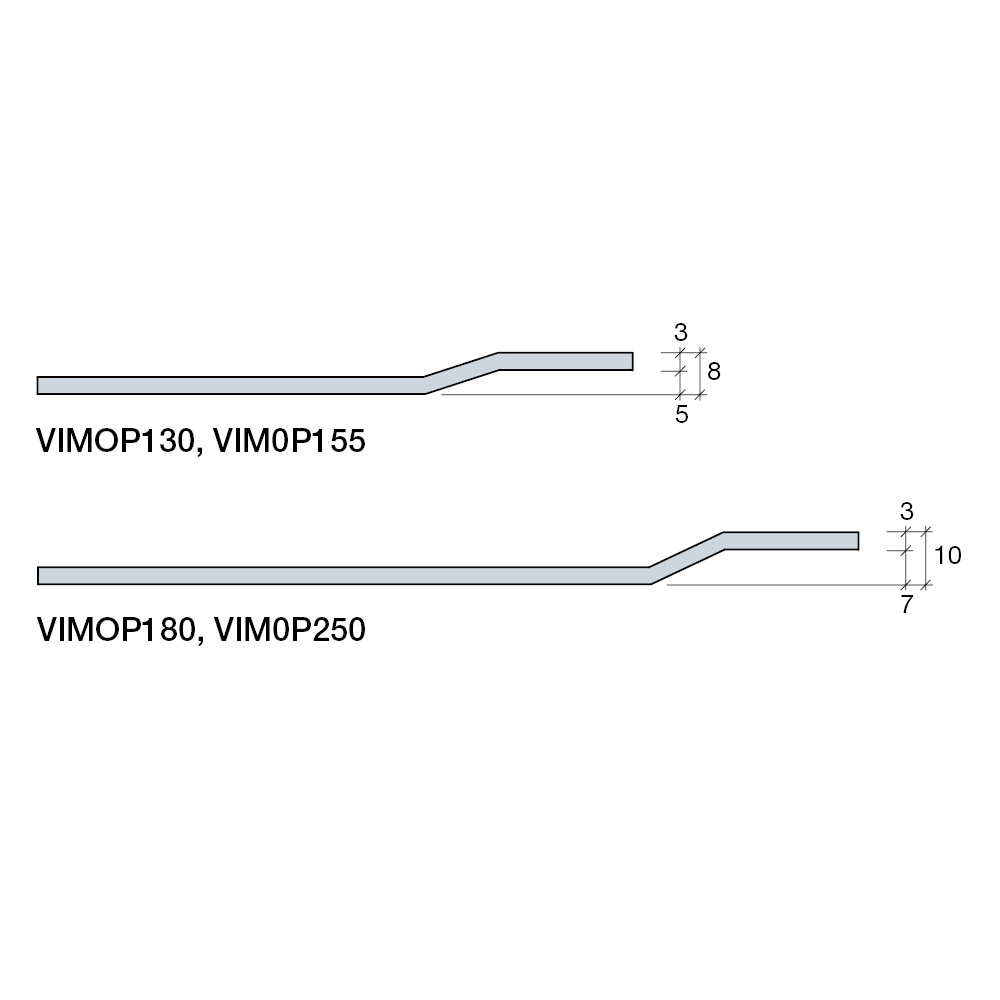

Mitat

Mitat

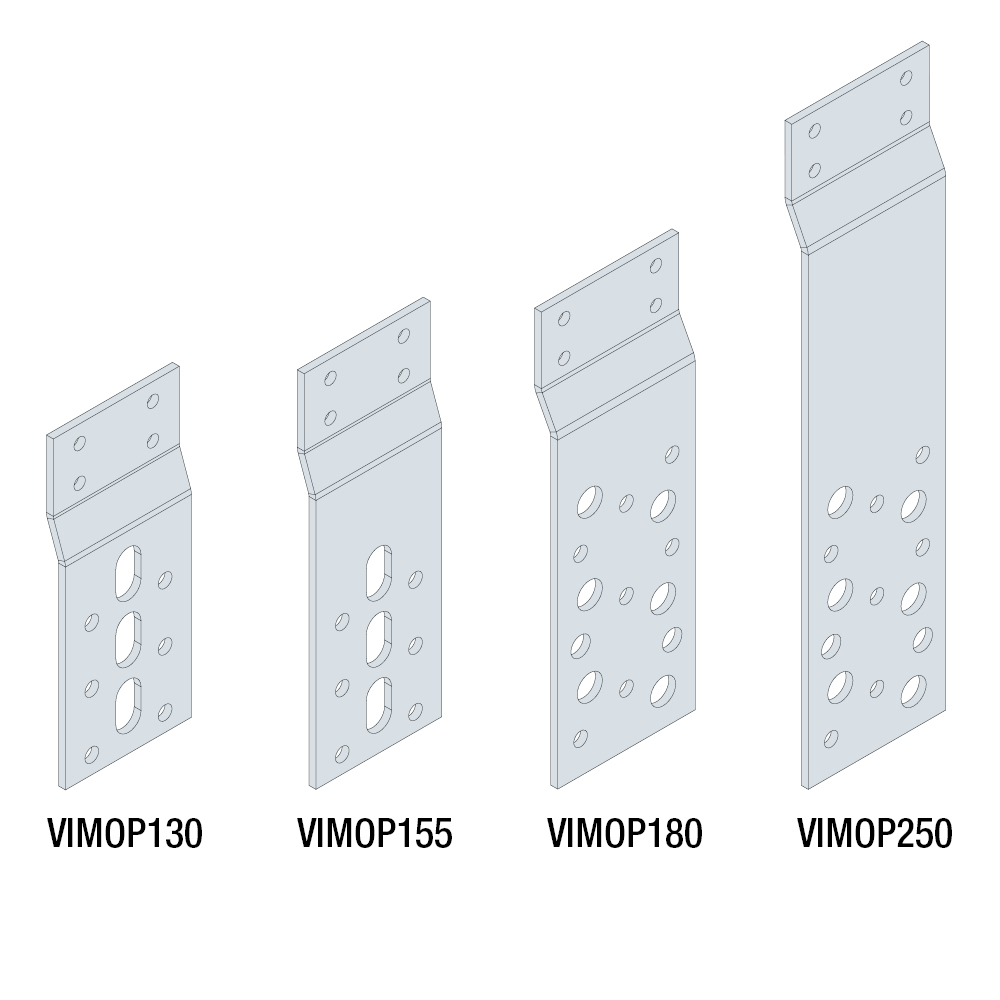

Tuotenro Mitat [mm] Reiät
A B C t Ø Määrä
VIMOP130 130 55 - 3 5 / 6 / 11x20 4 / 6 / 3
VIMOP155 155 55 - 3 5 / 6 / 11x20 4 / 6 / 3
VIMOP180 180 60 - 3 5 / 6 / 8,5 4 / 9 / 2
VIMOP250 250 60 - 3 5 / 6 / 8,5 4 / 9 / 2

Asennus

Asennus

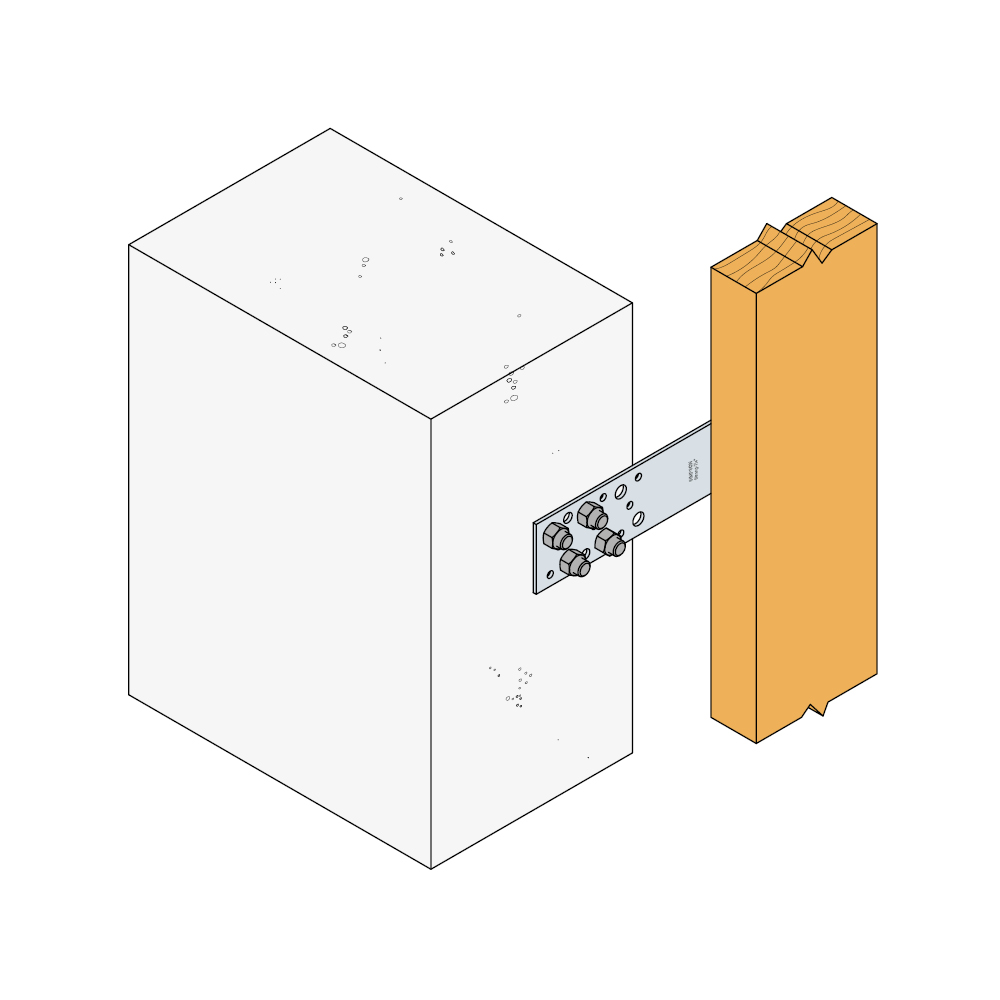

Kiinnittäminen

  • Ikkunakiinnikkeet kiinnitetään seinään pulteilla ja ikkunaan CSA5,0x35-ruuveilla
  • VIMOV- ja VIMOP-liitoksissa käytetään mukana toimitettuja pultteja ja aluslevyjä

CAD-kirjasto

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Ei nimikkeitä saatavilla.
Ei nimikkeitä saatavilla.
Ei nimikkeitä saatavilla.
Ei nimikkeitä saatavilla.
Ei nimikkeitä saatavilla.
Ei nimikkeitä saatavilla.
