VIMTK

Ikkuna-asennuslevy

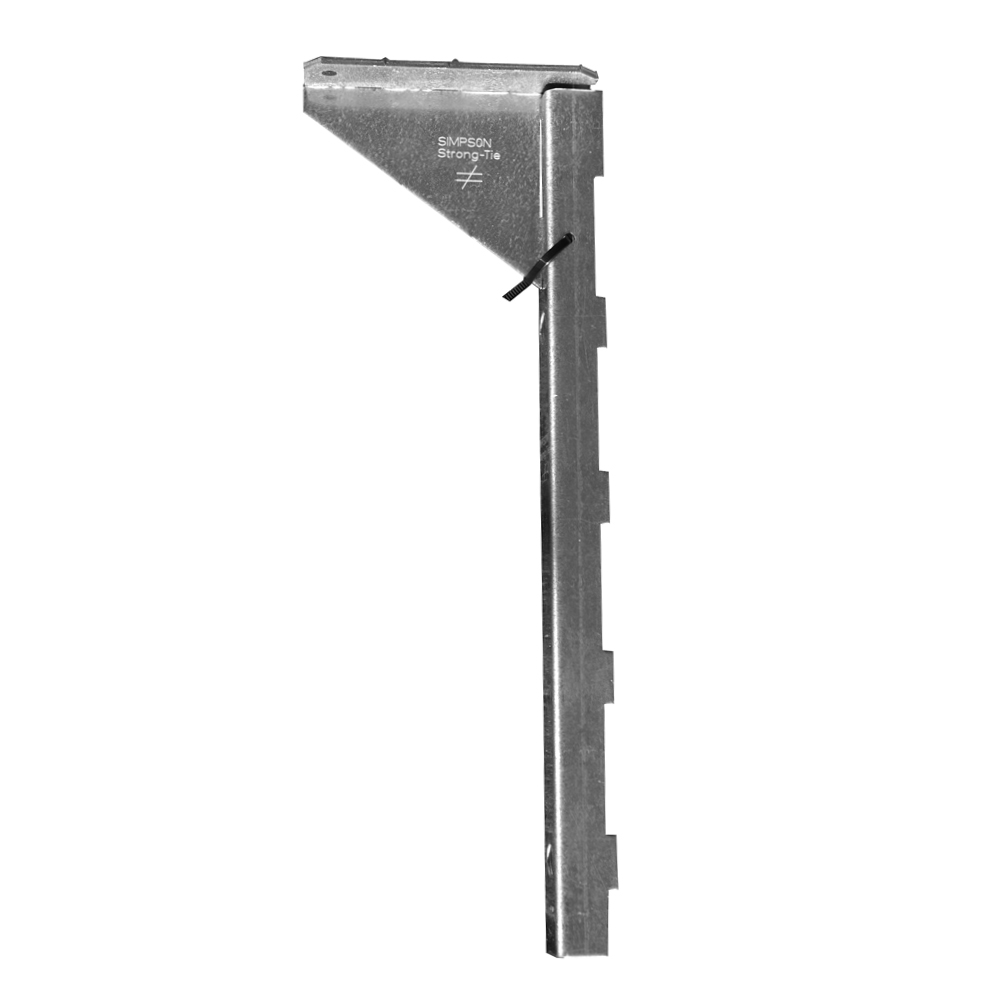

Konsolikiinnike VIMTK käytetään kiinnittämään ikkuna tiili- tai betoniseinään mahdollistaen ulkopuolisen eristyksen. Kiinnike kantaa ikkunan pystysuuntaisen kuormituksen. Ikkunan tukeminen sivuilta, ylhäältä ja alhaalta tehdään paino- ja viistokiinnikeillä.

Käyttöluokka 2
Käyttöluokka 2

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Sovellus

Käyttötarkoitus

  • Käytetään tiilijulkisivuisten talojen lisäeristyksen yhteydessä

Liitos

  • Ikkunan asennukseen

Tekniset tiedot

Mitat

Mitat

ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät
TuotekuvausMäärä laatikossaPaino[kg]A[mm]B[mm]DiameterMäärä
VIMTK1152Standard vare100.5511533012.52
VIMTK1153Produceres på ordre100.7511553012.53
VIMTK150Produceres på ordre--150330-53012.52
VIMTK170Produceres på ordre--170330-53012.52
VIMTK215Produceres på ordre--215330-53012.52

Asennus

Asennus

Kiinnittäminen

  • VIMTK varmistetaan ankkuroiduilla kierretangoilla
