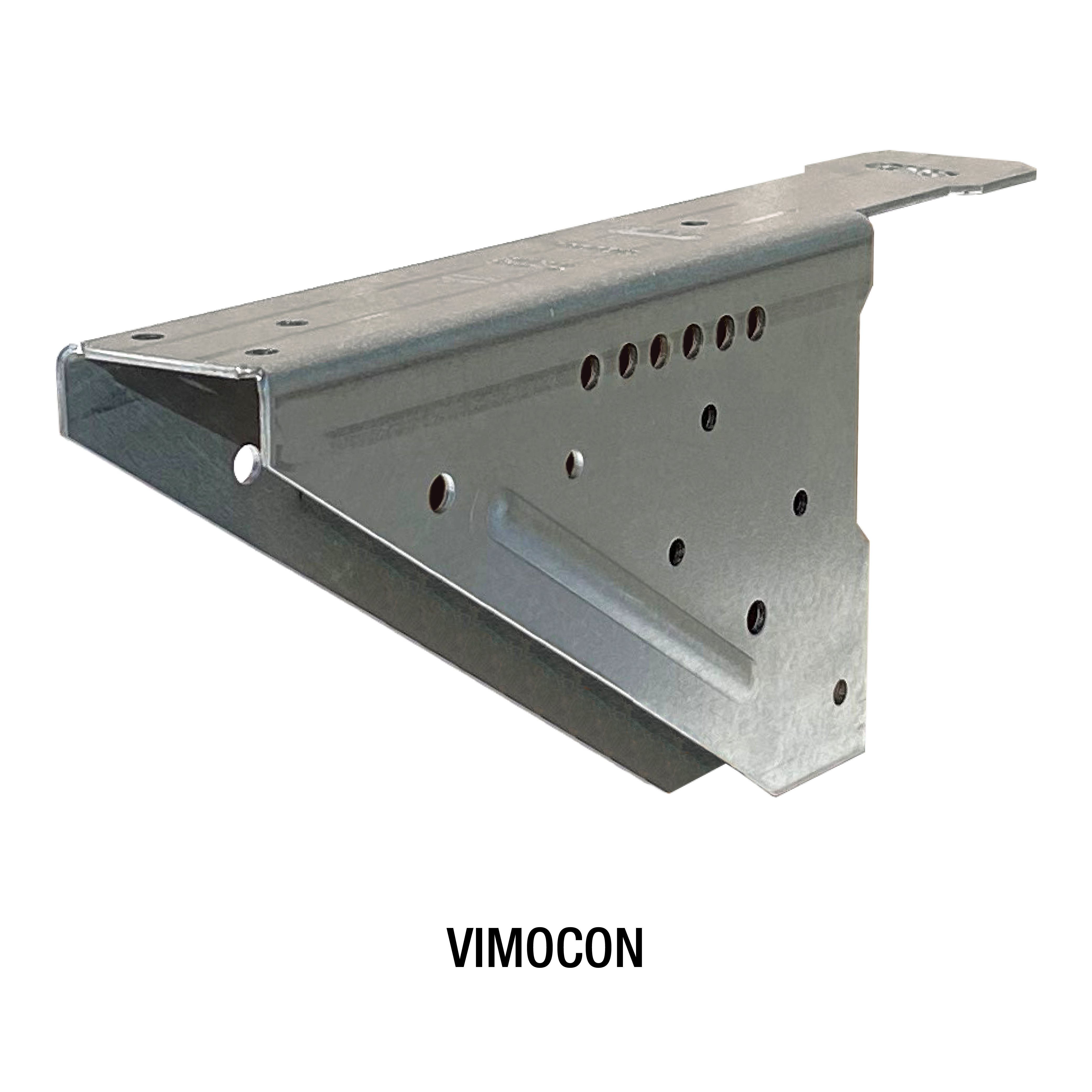

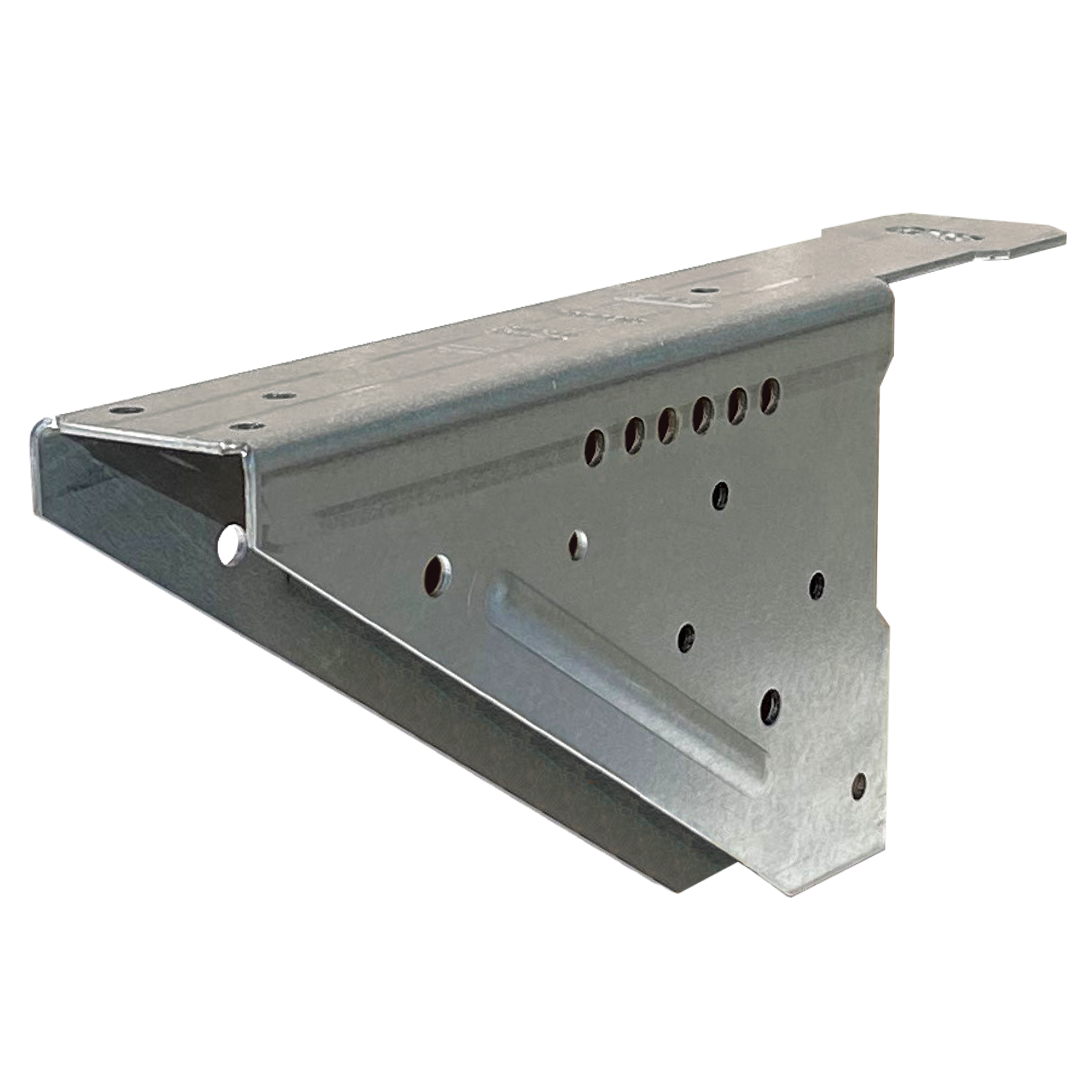

VIMOCON
Ikkunan asennusteline ZPRO
VIMOCON is used for supporting windows installed in walls made of concrete and lightweight concrete. The Simpson Strong-Tie window installation systems gives the oppotunity insulate the walls directly againts the windows which minimalizes thermal bridges in the construction.
Installation can be done from inside of the building and removes the need for outside scaffolding at storey buildings.
Käyttöluokka 3
ZPRO
EPD
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Product dimensions
| Tuotenro | DB nr. | Tuotekuvaus | Dimensions [mm] | Holes | Box Quantity | Paino [kg] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø5 | Ø6,5 | Ø9x30 | |||||
| VIMOCON85Z | 2104833 | Til beton og letbeton (til porebeton/gasbeton og træ/CLT tilføjes trykfod VIMOCONP) | 155 | 43 | 85 | 70 | 2 | 6 | - | 1 | 20 | 0.21 |
| VIMOCON110Z | 2104819 | Til beton og letbeton (til porebeton/gasbeton og træ/CLT tilføjes trykfod VIMOCONP) | 180 | 43 | 110 | 70 | 2 | 6 | - | 1 | 20 | 0.26 |
| VIMOCON120Z | 2104820 | Til beton og letbeton (til porebeton/gasbeton og træ/CLT tilføjes trykfod VIMOCONP) | 190 | 43 | 120 | 70 | 2 | 6 | - | 1 | 20 | 0.27 |
| VIMOCON130Z | 2104823 | Til beton og letbeton (til porebeton/gasbeton og træ/CLT tilføjes trykfod VIMOCONP) | 200 | 43 | 130 | 80 | 2 | 6 | - | 1 | 20 | 0.31 |
| VIMOCON145Z | 2104824 | Til beton og letbeton (til porebeton/gasbeton og træ/CLT tilføjes trykfod VIMOCONP) | 215 | 43 | 145 | 80 | 2 | 6 | - | 1 | 20 | 0.34 |
| VIMOCON155Z | 2104825 | Til beton og letbeton (til porebeton/gasbeton og træ/CLT tilføjes trykfod VIMOCONP) | 225 | 43 | 155 | 108 | 2 | 13 | 16 | 1 | 20 | 0.48 |
| VIMOCON170Z | 2104828 | Til beton og letbeton (til porebeton/gasbeton og træ/CLT tilføjes trykfod VIMOCONP) | 240 | 43 | 170 | 108 | 2 | 14 | 16 | 1 | 20 | 0.51 |
| VIMOCON185Z | 2104830 | Til beton og letbeton (til porebeton/gasbeton og træ/CLT tilføjes trykfod VIMOCONP) | 255 | 43 | 185 | 108 | 2 | 14 | 16 | 1 | 20 | 0.55 |
| VIMOCON215Z | 2104831 | Til beton og letbeton (til porebeton/gasbeton og træ/CLT tilføjes trykfod VIMOCONP) | 285 | 43 | 215 | 108 | 2 | 14 | 16 | 1 | 20 | 0.58 |
| VIMOCON240Z | 2104832 | Til beton og letbeton (til porebeton/gasbeton og træ/CLT tilføjes trykfod VIMOCONP) | 310 | 43 | 240 | 108 | 2 | 14 | 16 | 1 | 20 | 0.64 |

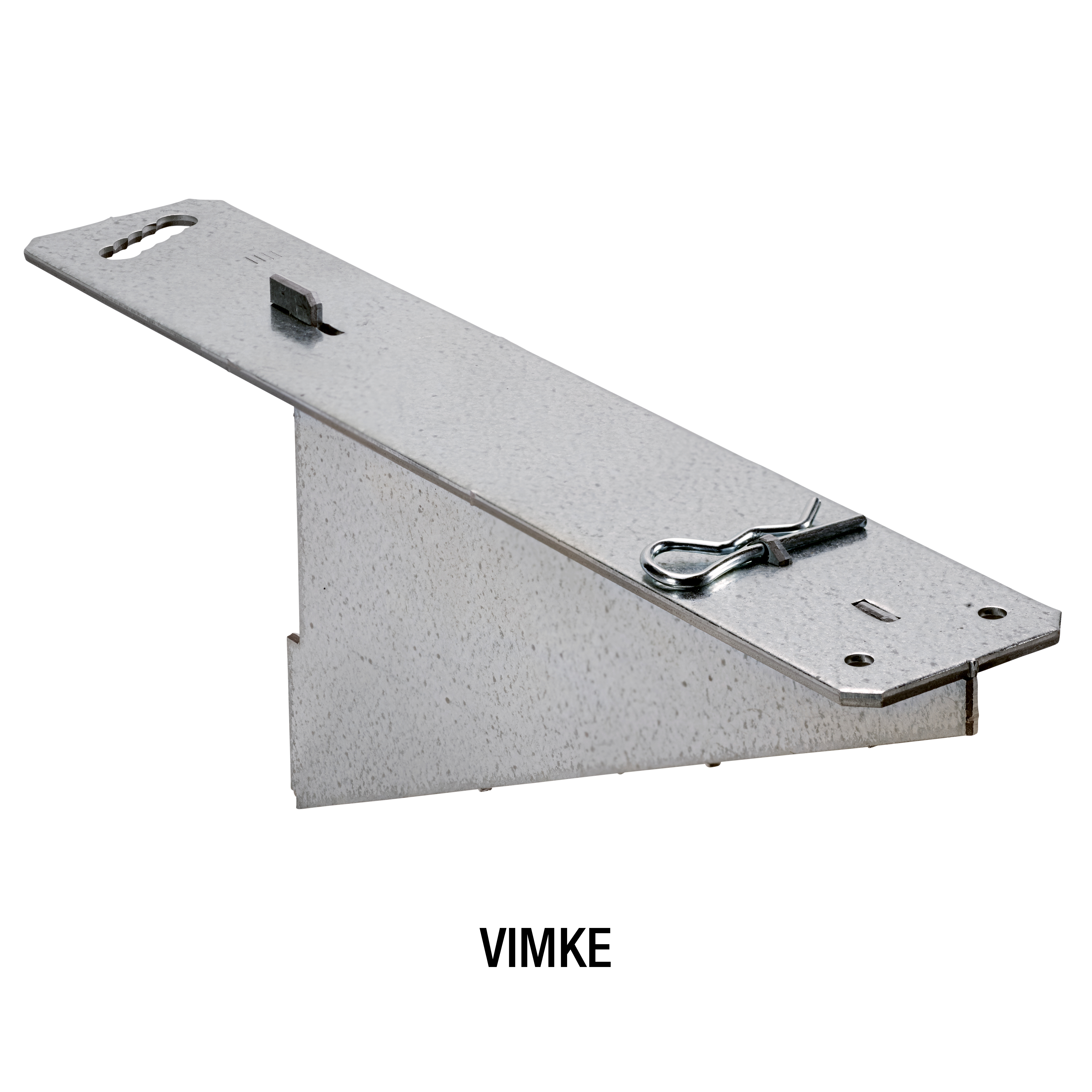

| VIMKE280Z | 2051755 | Til beton og letbeton | 353 | 50 | 280 | 146 | 3 | 4 | - | 1 | 10 | 0.89 |
| VIMKE300Z | 2051756 | Til beton og letbeton | 373 | 50 | 300 | 155 | 3 | 4 | - | 1 | 10 | 0.98 |
| VIMKE330Z | 2051758 | Til beton og letbeton | 403 | 50 | 330 | 169 | 3 | 4 | - | 1 | 10 | 1.1 |

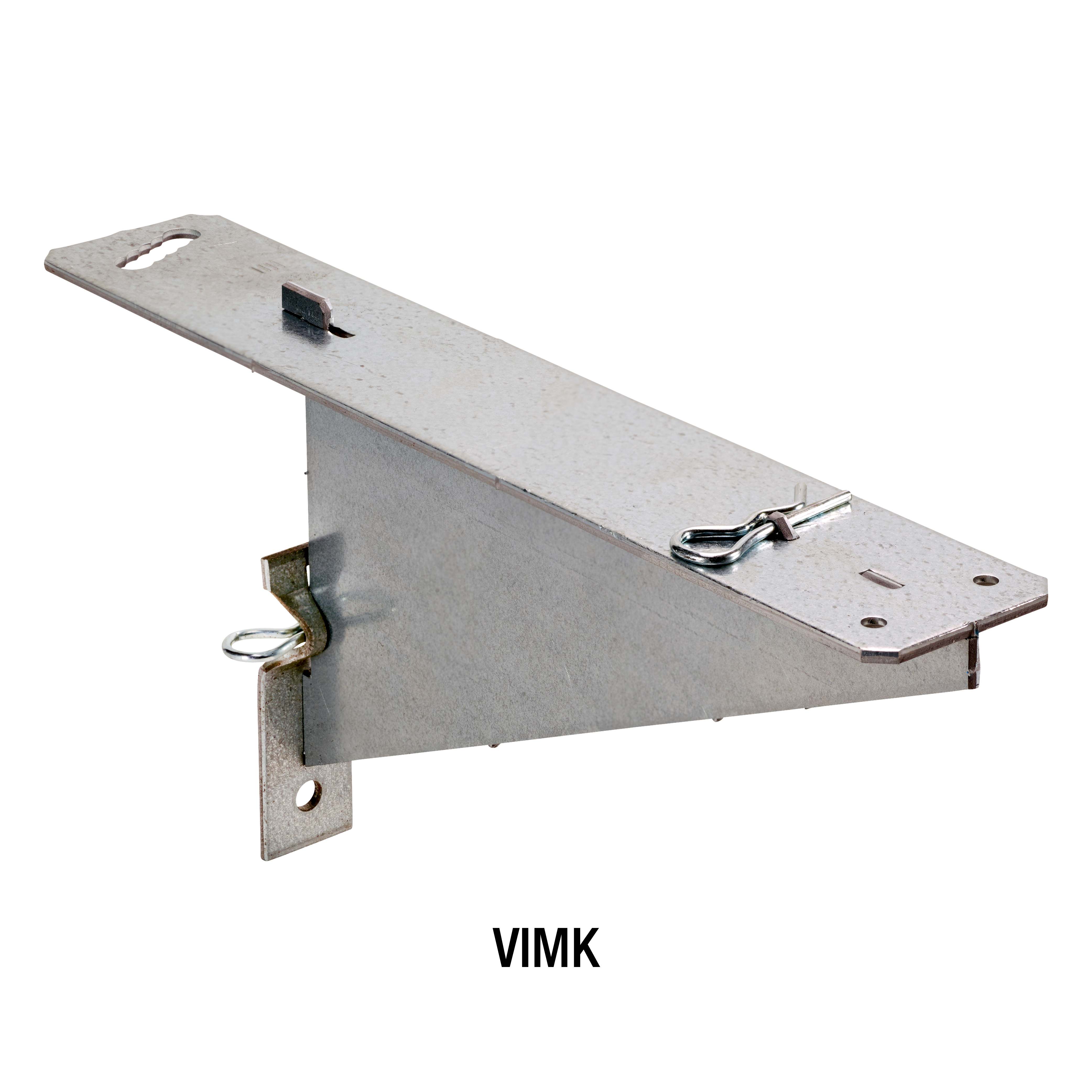

| VIMK280Z | - | Til porebeton/gasbeton og træ/CLT (produktet er incl. trykfod) | 353 | 50 | 280 | 146 | 3 | 4 | - | 1 | 10 | 0.99 |
| VIMK300Z | - | Til porebeton/gasbeton og træ/CLT (produktet er incl. trykfod) | 373 | 50 | 300 | 155 | 3 | 4 | - | 1 | 10 | 1.1 |
| VIMK330Z | - | Til porebeton/gasbeton og træ/CLT (produktet er incl. trykfod) | 403 | 50 | 330 | 169 | 3 | 4 | - | 1 | 10 | 1.5 |

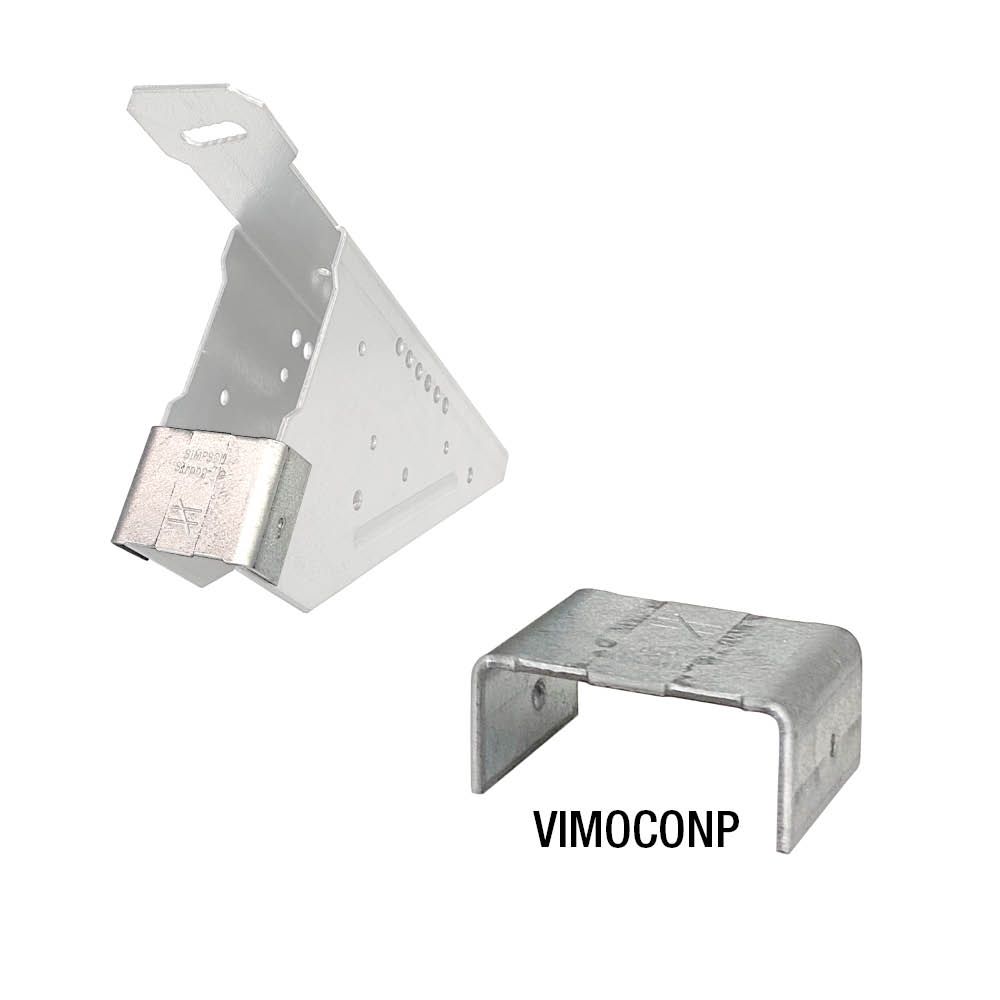

| VIMOCONP | 2151754 | Trykfod til VIMOCON på porebeton | 35 | 46 | 20 | - | 2 | - | - | - | 20 | 0.05 |
