GERB
Jatkoslevy
GERB-jatkoslevykiinnikkeen avulla voidaan siirtää poikittaissuuntaista kuormitusta kattorakenteen sekundääripalkkien jatkosliitoksissa. Jatkoslevyt soveltuvat maatalousrakennusten ja pienien tehdasrakennusten kattorakenteisiin useimpia puutavaran mittoja käytettäessä.

CE-merkitty

Tekninen hyväksyntä

Electrogalvanized steel 20 µm

Indoor

Käyttöluokka 2
EPD
Tuotteen yksityiskohdat
Ominaisuudet
Materiaali
- Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan - Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta
GERB150 ja GERB175 on saatavilla ZPRO800 pinnoite, jossa sinkkikerroksen paksuus 55 μm. Kiinnikettä suositellaan käytettäväksi korroosiolle alttiissa ympäristössä, esimerkiksi maatalousrakennuksissa
Hyödyt
- Asentamalla jatkoslevy päittäisliitokseen voidaan pienentää palkkien dimensioita
Sovellus
Liitos
- puu-puuliitos
Käyttökohteet

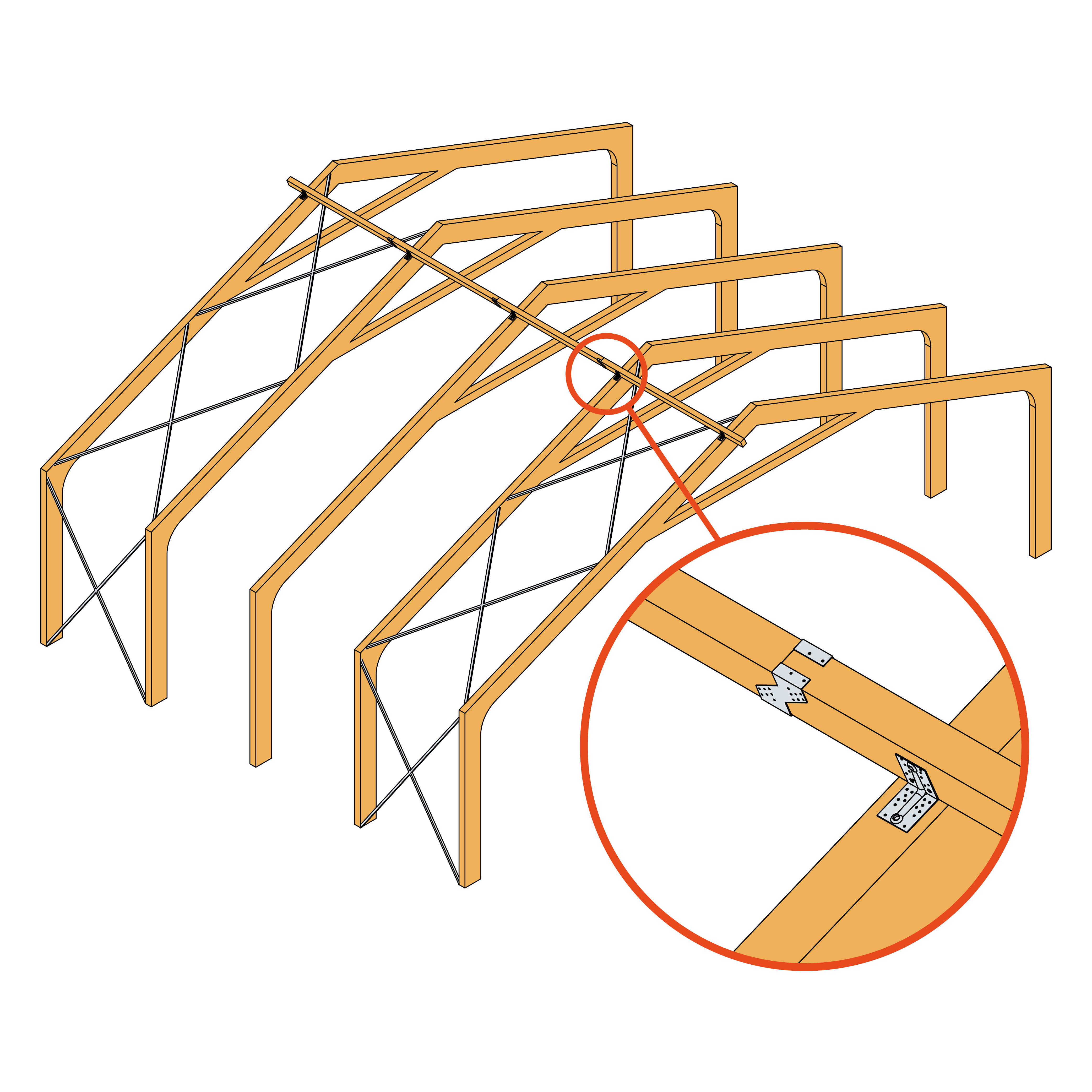

- Käytetään katon sekundääripalkkien jatkoksissa momentin nollakohdissa
Tekniset tiedot
Mitat
| Viite | Mitat | |||||
|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | |||||
| Pakkaussisältö: pareja / laatikko | Paino[kg] | A[mm] | B[mm] | C[mm] | Paksuus[mm] | |
| GERB125 | 25.0 | 0.5 | 129 | 90 | 27 | 2 |
| GERB150 | 25.0 | 0.59 | 154 | 90 | 29 | 2 |
| GERB150Z * | 25.0 | 0.59 | 154 | 90 | 29 | 2 |
| GERB160 | 25.0 | 0.62 | 160 | 90 | 30 | 2 |
| GERB175 | 25.0 | 0.67 | 179 | 90 | 33 | 2 |
| GERB175Z * | 25.0 | 0.67 | 179 | 90 | 33 | 2 |
| GERB180 | 25.0 | 0.68 | 180 | 90 | 33 | 2 |
| GERB200 | 25.0 | 0.74 | 201 | 90 | 33 | 2 |
| GERB220 | 25.0 | 0.8 | 220 | 90 | 34 | 2 |
* Kuumasinkitty, sinkkikerroksen paksuus 55 µm

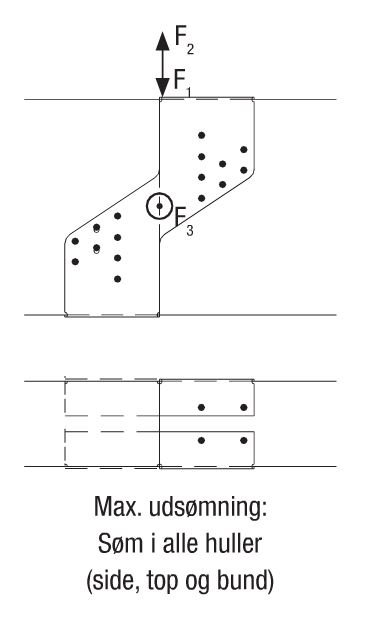

Kestävyyden ominaisarvot - Täysi kiinnitys
| Viite | Cantilever capacity | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot Rᵢ,ₖ enimmäiskiinnityksellä / yksi sarja jatkoslevyjä[kN] | Kestävyyden ominaisarvot Rᵢ,ₖ vähimmäiskiinnityksellä / yksi sarja jatkoslevyjä[kN] | ||||||||||
| Liitoskiinnikkeet | R₂,ₖ | R₁,ₖ | R₃,ₖ | ||||||||
| Sivu A | Sivu C | CNA4.0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA4.0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA4.0x35 | CNA 4,0x40 | CNA 4,0x60 | |
| GERB125 | 20 | 8 | 4.2 | 4.6 | 5.9 | 15.9 | 17.3 | 20.9 | 2.5 | 3 | 4.9 |
| GERB150 | 28 | 8 | 6.7 | 7.3 | 9.4 | 20.2 | 22 | 26.6 | 3.7 | 4.5 | 7.4 |
| GERB160 | 28 | 8 | 6.7 | 7.3 | 9.4 | 20.4 | 22.2 | 26.8 | 3.7 | 4.5 | 7.4 |
| GERB175 | 28 | 8 | 6.7 | 7.3 | 9.4 | 21.2 | 23 | 27.7 | 3.7 | 4.5 | 7.4 |
| GERB180 | 28 | 8 | 6.7 | 7.3 | 9.4 | 21.2 | 23 | 27.7 | 3.7 | 4.5 | 7.4 |
| GERB200 | 32 | 8 | 8.5 | 9.2 | 11.9 | 22.4 | 24.4 | 29.5 | 3.7 | 4.5 | 7.4 |
| GERB220 | 32 | 8 | 8.5 | 9.2 | 11.9 | 22.6 | 24.6 | 29.7 | 3.7 | 4.5 | 7.4 |

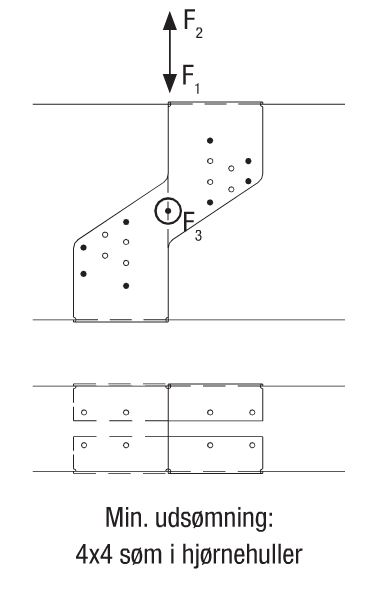

Kestävyyden ominaisarvot - Osittainen kiinnitys
| Viite | Cantilever capacity | |||||||
|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot Rᵢ,ₖ vähimmäiskiinnityksellä / yksi sarja jatkoslevyjä[kN] | ||||||||
| R₁,ₖ | R₂,ₖ | Liitoskiinnikkeet | ||||||
| CNA4.0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA4.0x35 | CNA 4,0x40 | CNA 4,0x60 | Sivu A | Sivu C | |
| GERB125 | 13.3 | 14.5 | 16.7 | 3.8 | 4.1 | 5.3 | 16 | - |
| GERB150 | 12.7 | 13.8 | 15.9 | 4 | 4.3 | 5.5 | 16 | - |
| GERB160 | 12.8 | 13.9 | 16 | 4 | 4.3 | 5.5 | 16 | - |
| GERB175 | 13.2 | 14.3 | 16.5 | 4 | 4.3 | 5.5 | 16 | - |
| GERB180 | 13.2 | 14.3 | 16.5 | 4 | 4.3 | 5.5 | 16 | - |
| GERB200 | 12.8 | 13.9 | 16 | 4.3 | 4.7 | 6 | 16 | - |
| GERB220 | 12.8 | 13.9 | 16 | 4.3 | 4.7 | 6 | 16 | - |
Mitoitus
Yhdistetty kuormitus:
Asennus
Sertifiointi
Suoritustasoilmoitus (DoP)
