BN
Kampanaula, kuumasinkitty

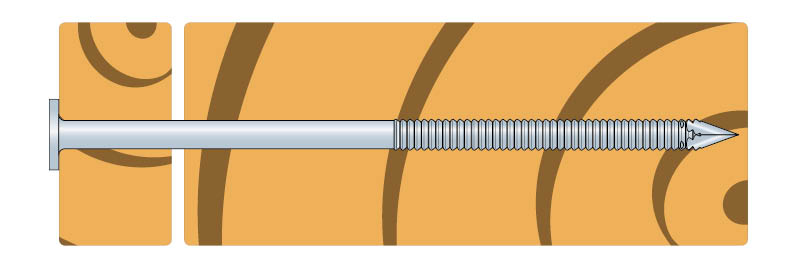

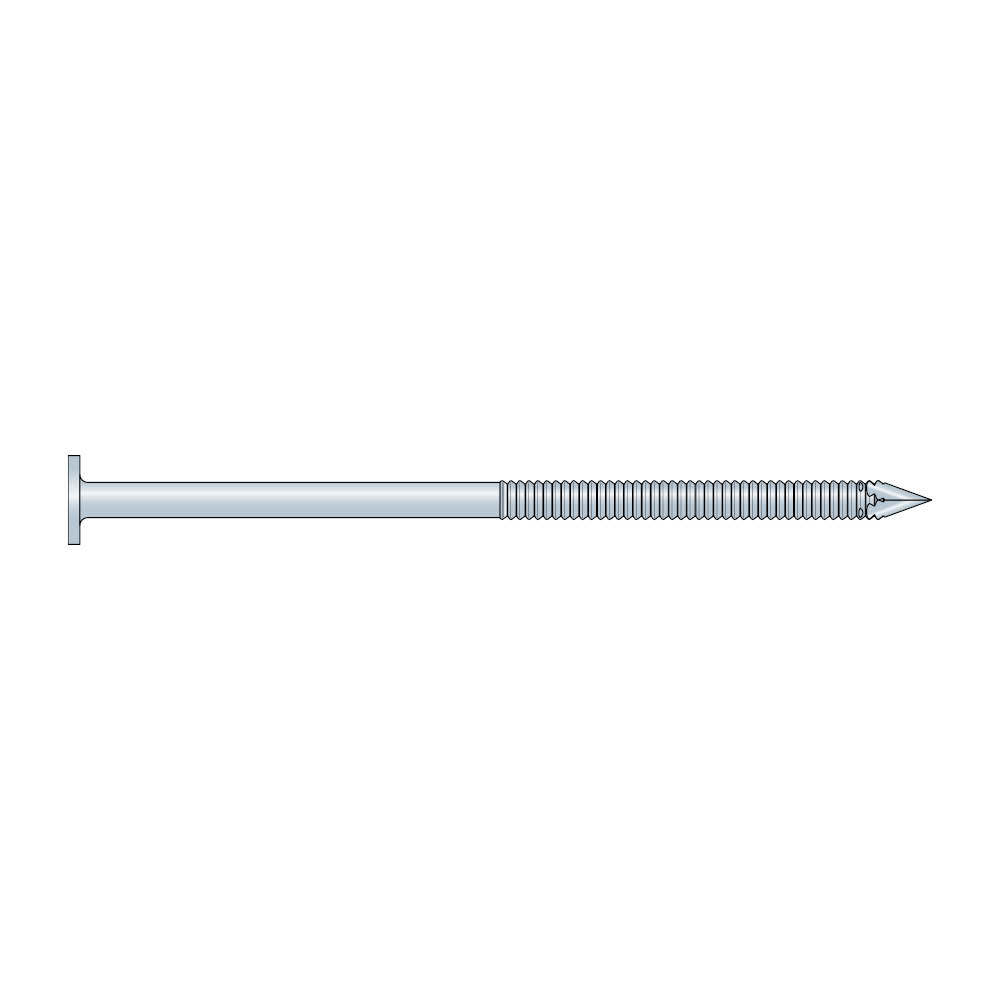

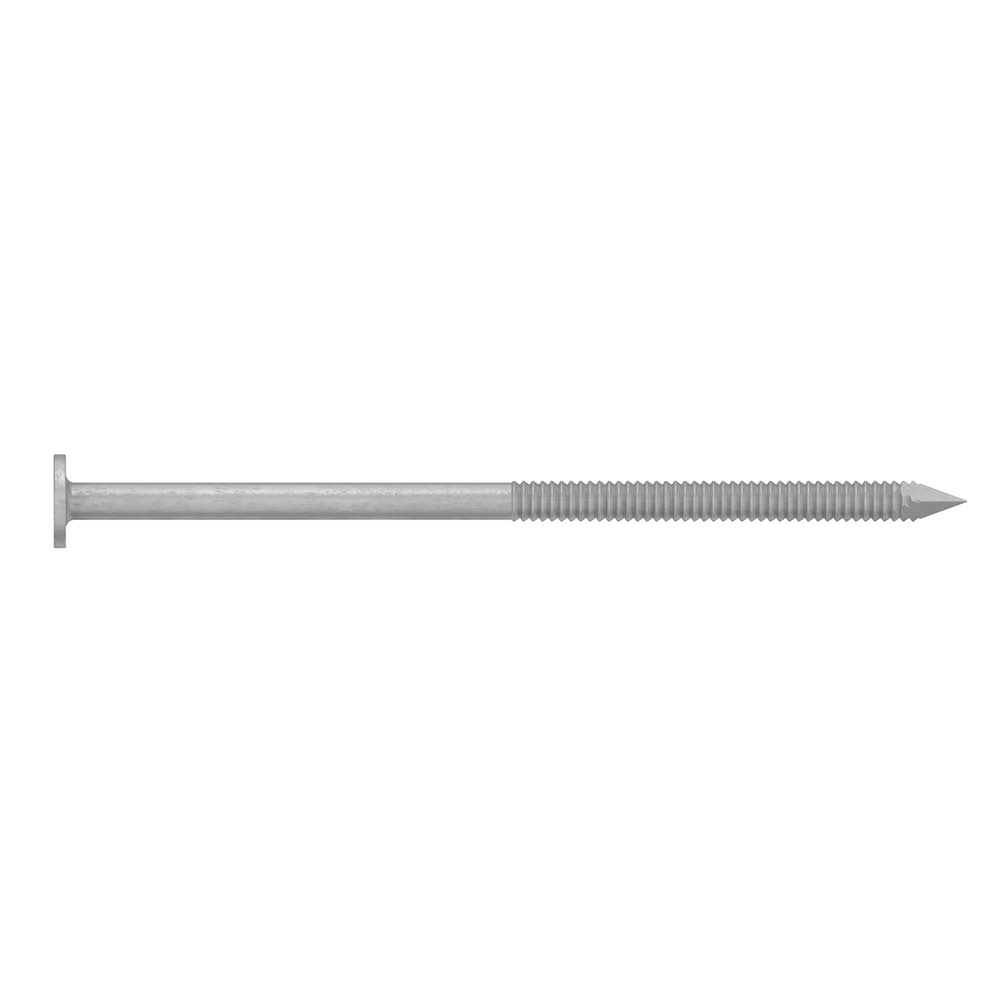

Kampanaulat ovat pyöreitä naulauslevynauloja, joiden kannan alapuoli on litteä. Ne soveltuvat mainiosti palkki/orsiliitoksiin suuren ulosvetokestävyytensä takia, jolloin ne kestävät näissä liitoksissa usein esiintyviä nostavia voimia. 55 mm:n kampaosan tulee mennä kokonaan palkin sisään, jotta taulukossa 1 kuvattu täysi ulosvetokestävyys saavutetaan.
CE-merkitty
Käyttöluokka 3
Acier galvanisé à chaud
EPD
Fastener Designer
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat ja ominaisarvot
Mitat
| Viite | Mitat | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | ||||||||||
| DB nr. | NOBB nr. | Määrä / laatikko | Paino[kg] | d[mm] | L[mm] | dₕ[mm] | Aₕ[mm] | hₜ[mm] | lg[mm] | lₚ[mm] | |
| BN4.5x90G | 1371164 | 42671224 | 100 | 0.014 | 4.5 | 90 | 11.3 | 100.3 | 1.5 | 49 | 6 |
| BN4.5x110G | 1371162 | 42665734 | 100 | 0.016 | 4.5 | 110 | 11.3 | 100.3 | 1.5 | 49 | 6 |
| BN4.5x130G | 1371163 | 42671213 | 100 | 0.018 | 4.5 | 130 | 11.3 | 100.3 | 1.5 | 49 | 6 |
CAD- ja BIM-kirjasto
2D
BN4.5x110G
-
-
-
-
BN4.5x90G
-
-
-
-
BN4.5x130G
-
-
-
-
3D
BN4.5x110G
-
-
-
-
-
BN4.5x90G
-
-
-
-
-
BN4.5x130G
-
-
-
-
-
