DTT
Kannen kiristyskiinnike

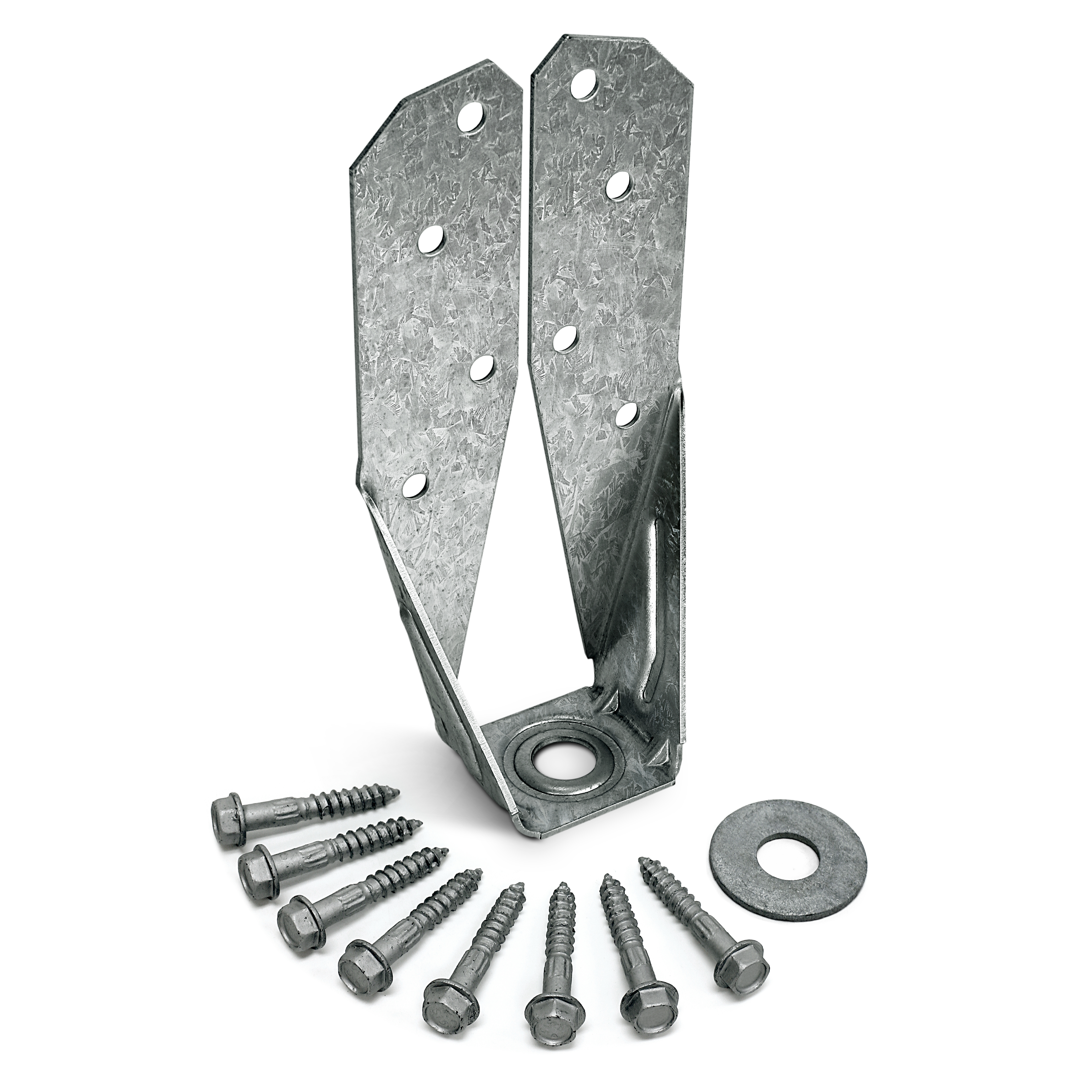

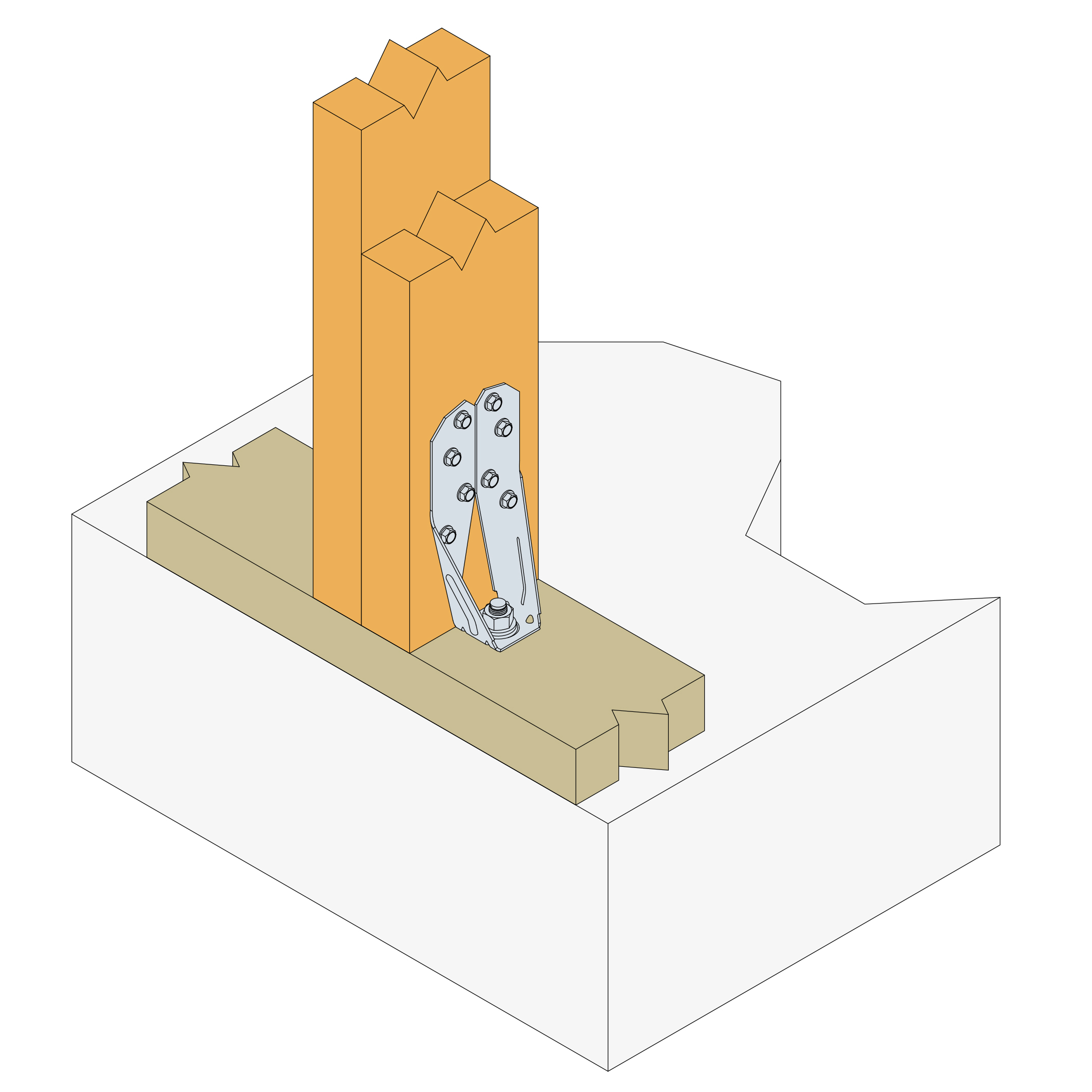

The DTT tension ties are designed for lighter duty holddown applications and are ideal for retrofit or new construction projects.
DTT tension ties are single piece formed tension ties.
Uusi
Käyttöluokka 2
Outdoor
Tekniset tiedot
Mitat ja ominaisarvot
Mitat
| Viite | Mitat | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mitat ja ominaisarvot[mm] | Reiät, sivu A | Reiät, sivu B | Muu | |||||||||||
| A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | t[mm] | Tri | Pyöreä | Tri | Pyöreä | Määrä per laatikko | ||||
| Ø 4.3 | Ø 6,6 | Ø 11 | Ø 15,5 | Ø 17.5 | ||||||||||
| DTT2Z | 176 | 41 | 82 | 41 | 20 | 2 | - | - | 8 | - | - | 1 | - | 20 |
Product capacities
Mitat
| Viite | Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys | |||||
|---|---|---|---|---|---|---|
| Liitoskiinnikkeet | Kestävyyden ominaisarvot[kN] | |||||
| Ankkuripultti | Pultti | R₂.ₖ | Taipuma kuormituksella[mm] | |||
| Määrä | Tyyppi[mm] | Määrä | Tyyppi | |||
| DTT2Z | 1.0 | 12 | 8.0 | SDS25112 | 12.3 | 10 |
