Vetotangot / hold-down -ankkurit
Kiskoankkuri CLT
HD

Kiskoankkuri

HD-vetoankkureita käytetään ankkuroitaessa puupilareita betoniin. Pitkä pystysuora sivu mahdollistaa pilareiden ankkuroimisen myös silloin, kun pilarin alla on vaakapalkki.

Tekniset tiedot
CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
Electrogalvanized steel Z275
Electrogalvanized steel Z275
EPD
EPD
Käyttöluokka 2
Käyttöluokka 2
Indoor
Indoor

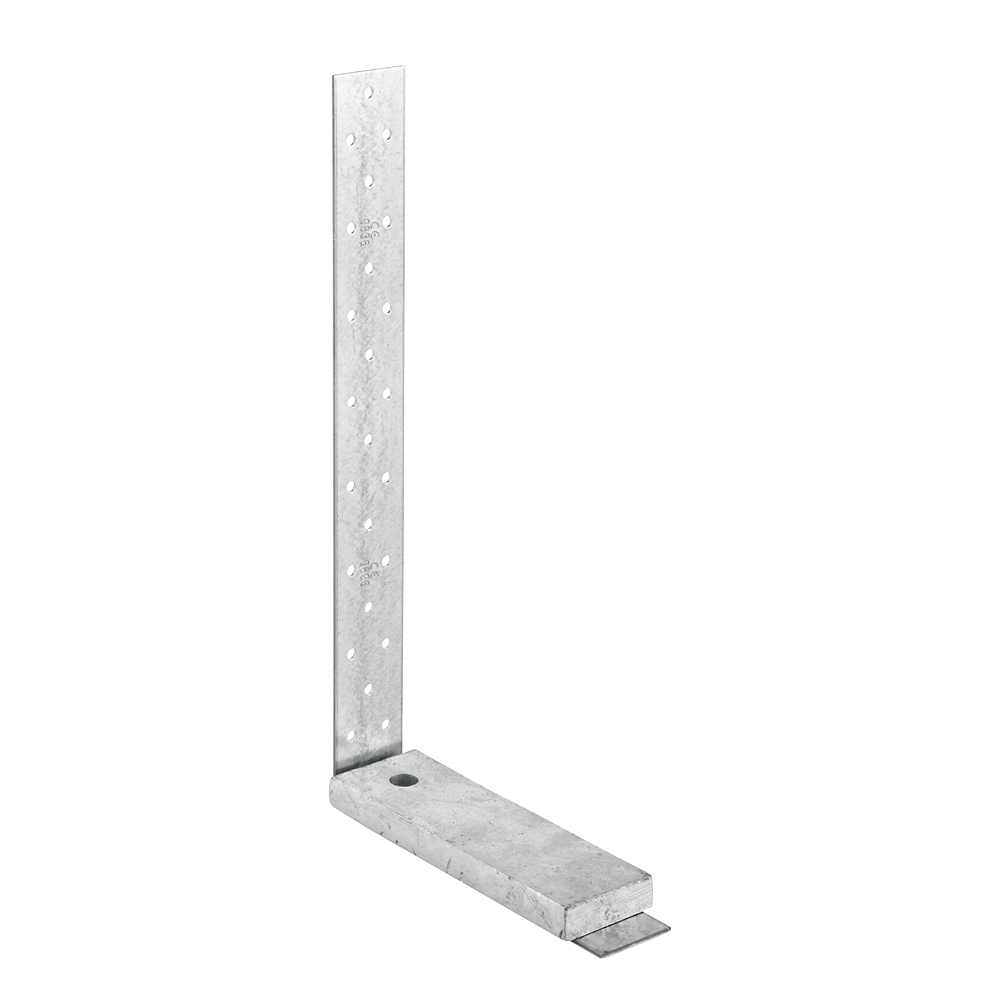

HD main.jpg

Tuotteen yksityiskohdat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Kiinnikkeitä käytetään ankkuroitaessa betoniin

Sovellus

Liitos

  • Betoni, teräs ja puu

Käyttötarkoitus

  • Liitoselementin puurakenteet voidaan yhdistää optimaalisesti betonipohjalevyihin, kuten yhä useammin esiintyviin puurunkoisiin rakenteisiin.
  • Erityisesti kehitetty vuorauslevy takaa sallittujen kuormitusankkureiden optimaalisen hyödyntämisen.

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Mitat ja ominaisarvot
ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät, sivu AReiät, sivu B
Määrä laatikossaPaino[kg]A[mm]B[mm]C[mm]D[mm]E[mm]G[mm]t[mm]PyöreäPyöreä
Ø5[mm]Ø13[mm]Ø18[mm]Ø22[mm]
HD340M12G10.01.3342182401527502241--
HD400M16G10.01.240312340152860329-1-
HD420M16G8.02.442222260203760250-1-
HD420M20G10.01.242210260203760250--1

E = porausetäisyys seinästä

Kestävyyden ominaisarvot

Kestävyyden ominaisarvot

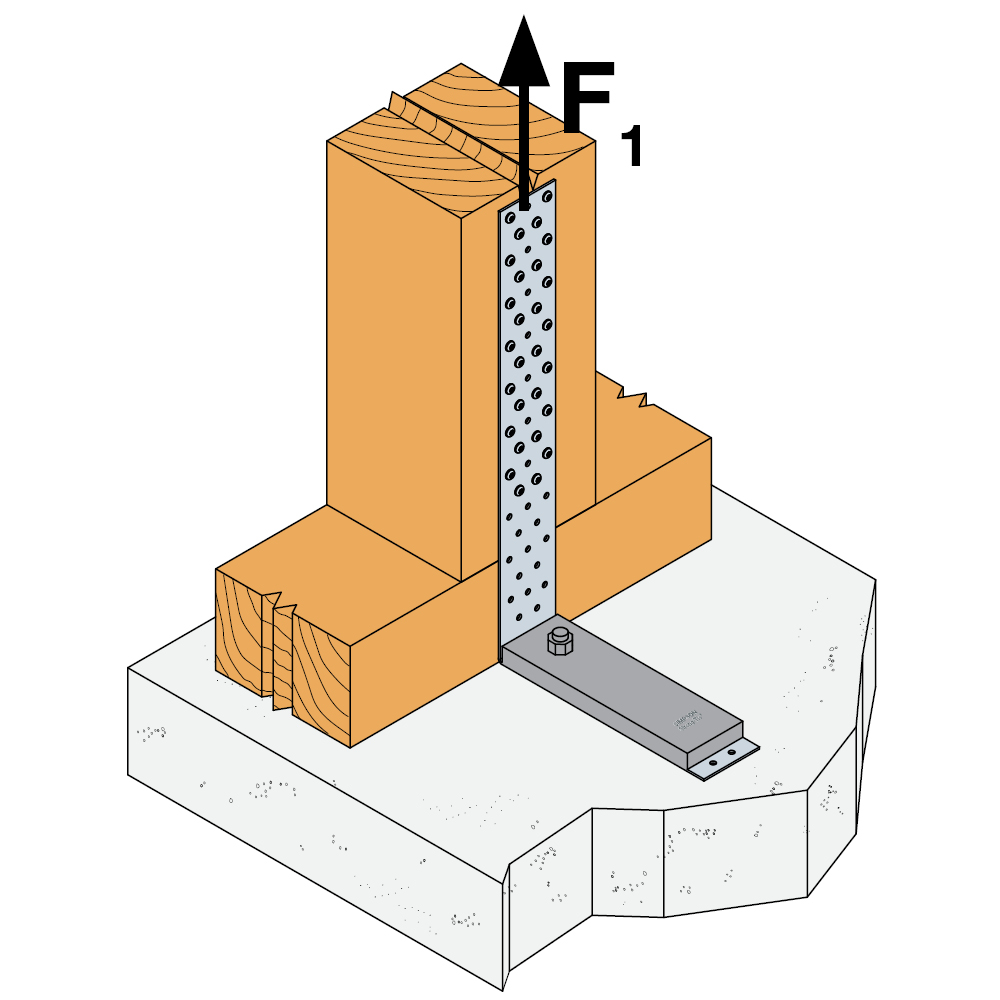

ViiteHoldowns capacity
Kestävyyden ominaisarvot - Puu-betoni liitos
LiitoskiinnikkeetKestävyyden ominaisarvot - Puu-betoni liitos[kN]
Sivu ASivu BR₁,ₖPulttitekijä
MääräMääräTyyppi
HD340M12Gn1.0M12min. (n x Rlat.k; 17,8/kmod)1.2
HD400M16Gn1.0M16min. (n x Rlat.k; 23,4/kmod)1.3
HD420M16Gn1.0M16min. (n x Rlat.k; 26,8/kmod)1.2
HD420M20Gn1.0M20min. (n x Rlat.k; 26,8/kmod)1.8

n = neff Eurokoodin 5:n mukaisesti (8.3.1.1)
Rlat.k = yhden liitoskiinnikkeen poikittaiskestävyyden ominaisarvo
Pultin tulee kestävyyden tulee olla F1.d x "pulttikerroin".

Asennus

Asennus

Kiinnittäminen

  • Pilariin kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
  • Liitos betoniin tehdään M12- tai M16-pultilla

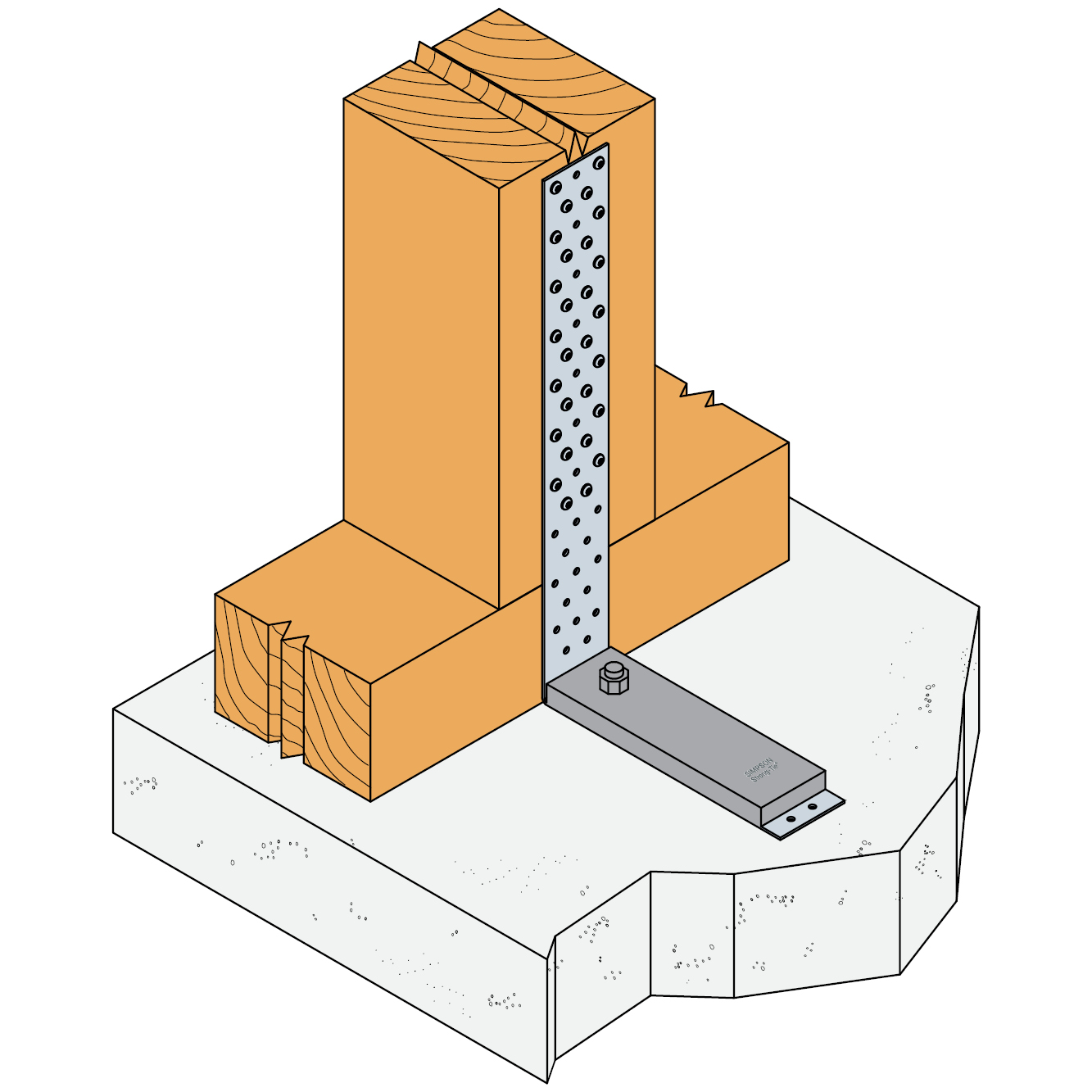

HD340M12G install wood wood

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e07-0285-07.pdf
product.doc.history.none

Eurooppalainen tekninen arviointi (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD- ja BIM-kirjasto

2D

HD340M12G

HD400M16G

HD420M20G

HD420M16G

3D

HD340M12G

HD400M16G

HD420M20G

HD420M16G

3D Simplified

HD340M12G

HD400M16G

HD420M20G

HD420M16G

ZIP-paketit

Osta verkossa
