Quik Drive -järjestelmän nauharuuvit
MTH

Kuitulevy ruuvi

MTH-ruuvit (suippo uppokanta) on kehitetty, jotta kuitulevy tai puu (lattialaudat jne.) olisi nopea asentaa puurakenteisiin.

Tekniset tiedot
CE-merkitty
CE-merkitty
Käyttöluokka 1
Käyttöluokka 1
Yellow electro-galvanized steel
Yellow electro-galvanized steel
Indoor
Indoor
Acier phosphaté
Acier phosphaté
EPD
EPD

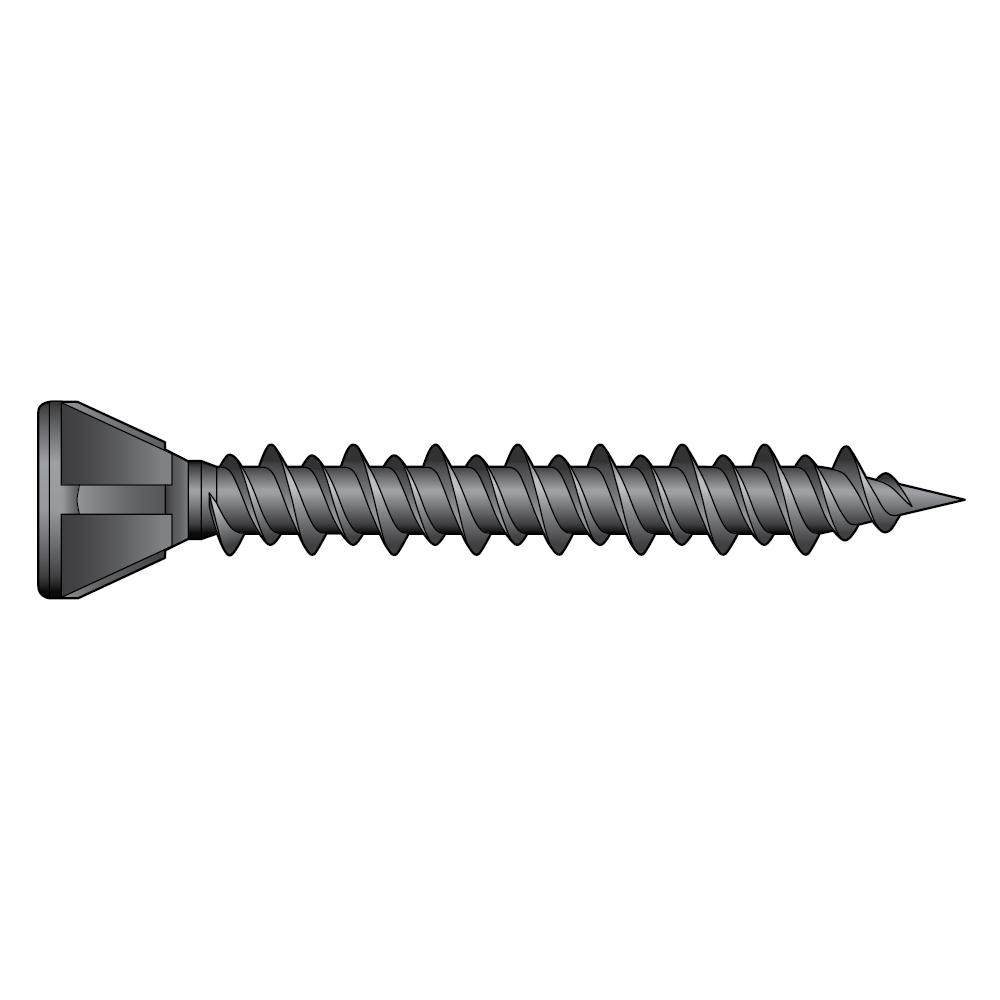

MTH main image.jpg

Tuotteen yksityiskohdat

Kuvat

MTH main image.jpg

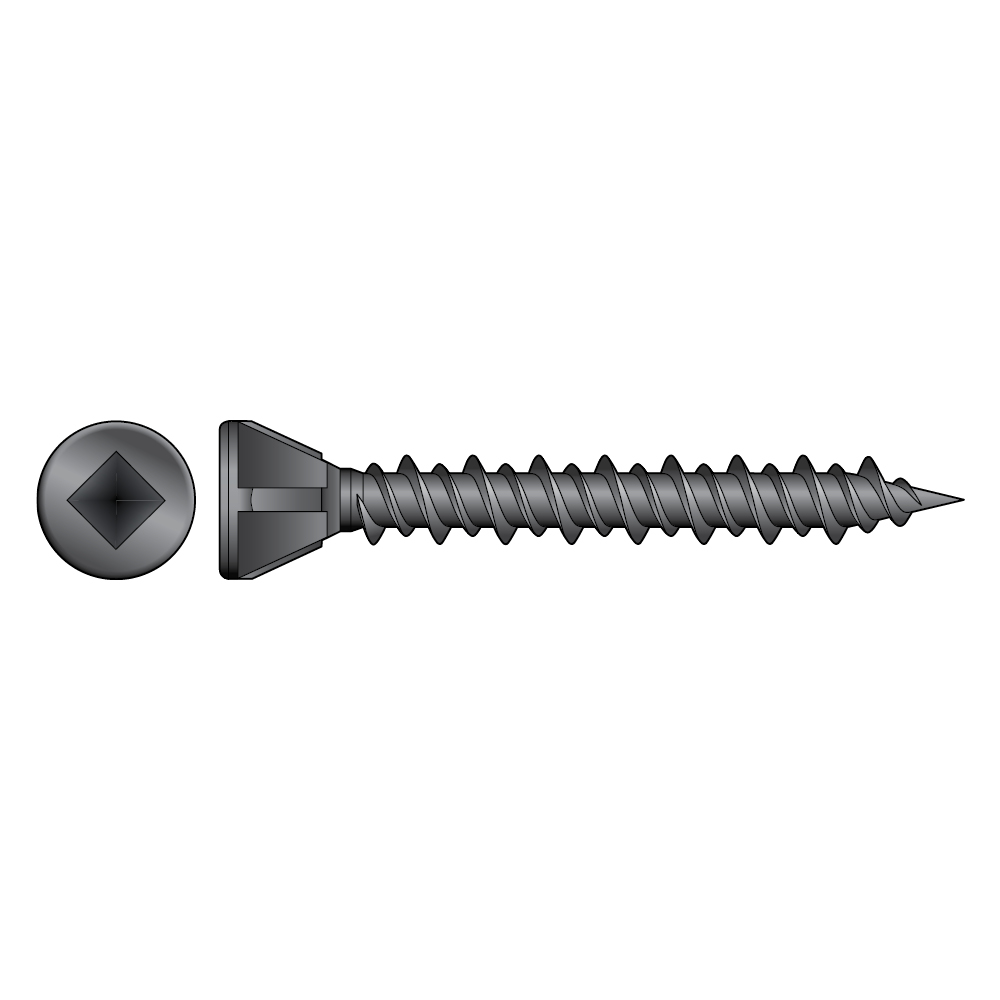

MTH photo gallery.jpg
QD fibergips.jpg
MTHE MTHSE.jpg

Ominaisuudet

Materiaali

  • Harmaa fosfaatti -pintakäsittely

Hyödyt

  • Suippo uppokanta helpottamaan senkkausta
  • 3,8 mm halkaisijaltaan oleva ruuvi ei katkea

Uusi

Uusi MTHZ19E 19 mm:n sarjoitettu lattianruuvi.

Tarpeettoman pitkien kiinnikkeiden käyttö voi johtaa ruuvien ulkonemiseen lattialautojen alapuolelle. Tämä voi aiheuttaa kaikenlaisia ongelmia, kuten vesiputkien, kaapeleiden ja lattialämmityksen vaurioitumisen. 19 mm:n lattianruuvi on turvallisempi tapa kiinnittää 6 mm:n vaneria ja tarjoaa samalla ruuville ominaisen erinomaisen pitovoiman sekä eliminoi lattian narinan, lattian nousun ja irtoamisen, joita voi esiintyä nauloja käytettäessä. 50 ruuvia nauhassa vähentää uudelleenlatausaikaa ja lyhentää asennusaikaa merkittävästi. Pakkausrakenne estää ruuvien hukkaamisen ja hävikin. Tämän ruuvin pakkausrakenne eroaa muista MTH-ruuveista, joten se vaatii eri Quik Drive -kiinnikkeen - QDBPC19EF.

Sovellus

Liitos

  • Massiivipuu, komposiitti, liimapuupalkit
  • Kuitulevyt seiniin tai kattoon
  • 0,8-1,20 mm:n metallirakenteet

Käyttötarkoitus

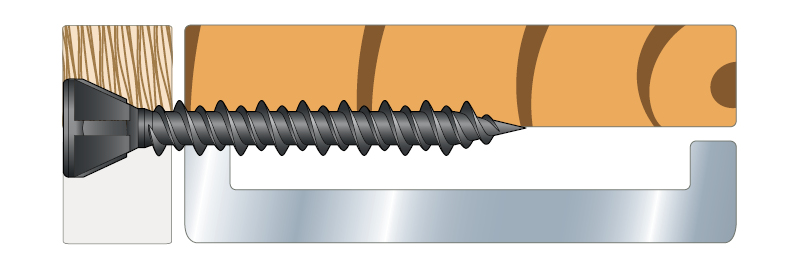

  • Kuitulevylle tai Fermacell puuhun/teräkseen

Tekniset tiedot

Mitat

Mitat

Mitat
ViiteMitat
Mitat ja ominaisarvot[mm]QD informationMuu
Pään leveys[mm]Halkaisija[mm]Ruuvin pituus[mm]Määrä ruuveja per nauhaSuositeltu kierrosnopeus[U/Min.]Quik Drive -lisälaiteMäärä ruuveja per laatikko
MTH25E6.93.82530.02500QDPRO51E / QD76KE2500.0
MTH32E6.93.83230.01000 - 2500QDPRO51E / QD76KE2500.0
MTH32SE6.93.83230.02500QDPRO51E / QD76KE2500.0

* Phosphated finish
** Yellow zinc plated finish

Mekaaniset ominaisuudet (EN14592)

ViiteScrew Parameters
Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm]
Characteristic moment of elasticity - My,ₖ[Nm]Characteristic pullout parameter[N/mm²]Characteristic head traversal parameter[N/mm²]Characteristic pulling capacity[kN]Characteristic resistance to torsion - Rₜₒᵣ,ₖ[Nm]
MTH25E-----
MTH32E211.513.74.72.7
MTH32SE-----

Product Dimensions UK

Mitat

Product Dimensions UK
ViiteMitat
Mitat ja ominaisarvot[mm]QD informationMuu
Pään leveys[mm]Halkaisija[mm]Ruuvin pituus[mm]Määrä ruuveja per nauhaSuositeltu kierrosnopeus[U/Min.]Quik Drive -lisälaiteMäärä ruuveja per laatikkoPaino[kg]
MTH25E6.93.82530.02500QDPRO51E / QD76KE2500.00.002
MTH32E6.93.83230.01000 - 2500QDPRO51E / QD76KE2500.00.002
MTH32SE6.93.83230.02500QDPRO51E / QD76KE2500.04.9
  • MTH = grey phosphate coating
  • MTHZ = yellow zinc plated coating

Ominaiskapasiteetit metallille - DE

ViiteScrew Loads
Liitäntä metalliin
SovellusVedä ulosPään vetovoimaleikkaus
Fₐₓ,ᵣₖ[kN]min. t[mm]Fₕₑₐd,ᵣₖ[kN]rakennelman min. t (pään alla)[mm]Fₗₐₜ,ᵣₖ[kN]rakennuksen osien min. t[mm]
MTH25EFermacell an Stahl0.85-0.9512.51.812,5 mm Fermacell an ≥ 0,7 mm Stahl
MTH32EFermacell an Stahl0.85-0.9512.51.812,5 mm Fermacell an ≥ 0,7 mm Stahl

Ominaiskapasiteetit puulle - DE

ViiteScrew Loads
Liitäntä puuhun
SovellusVedä ulosPään vetovoimaleikkaus
Fₐₓ,ᵣₖ[kN]min. syvyys[mm]Fₕₑₐd,ᵣₖ[kN]Min. pääty
Materiaalin paksuus[mm]		Fₗₐₜ,ᵣₖ[kN]Osat - DE[mm]
MTH25EFermacell an Holz0.6130.9512.50.712,5 mm Fermacell an ≥ 12,5 mm Holz
MTH32EFermacell an Holz1.15200.9512.50.9512,5 mm Fermacell an ≥ 20 mm Holz

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-h13-0007-pdf.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
