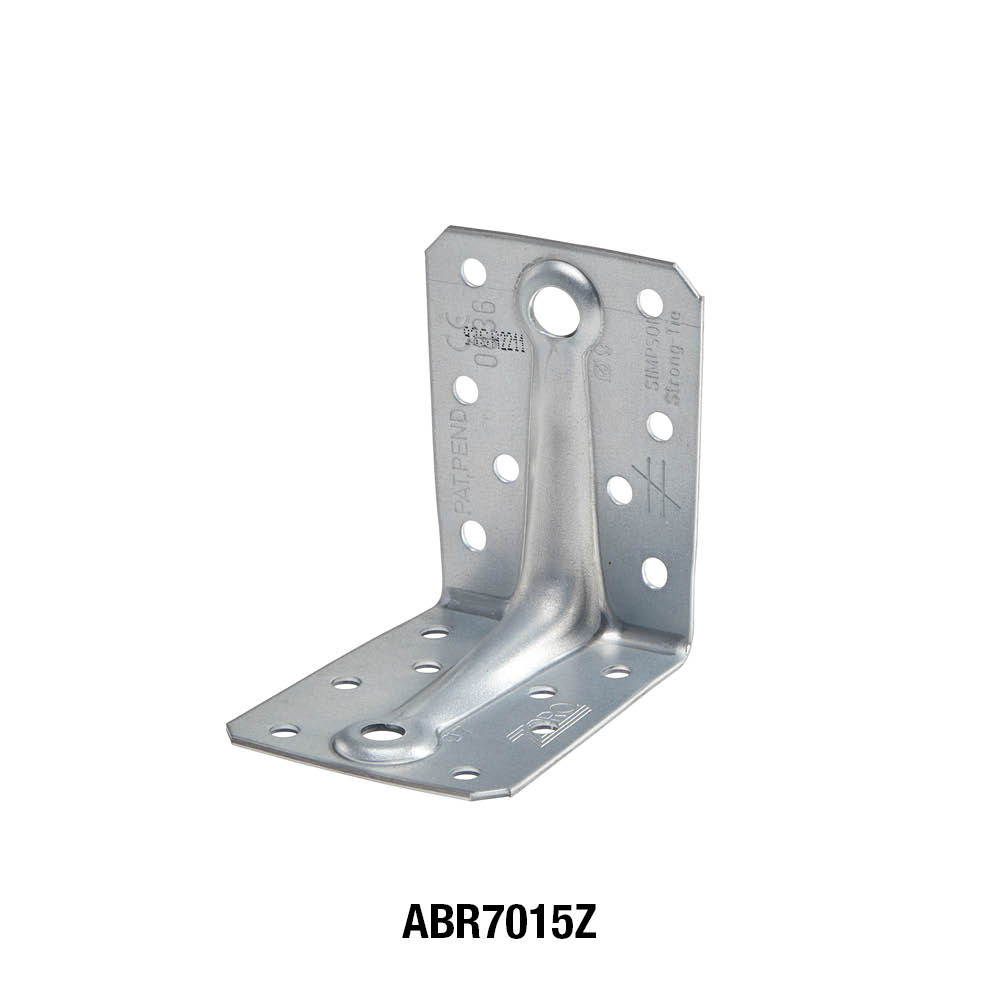

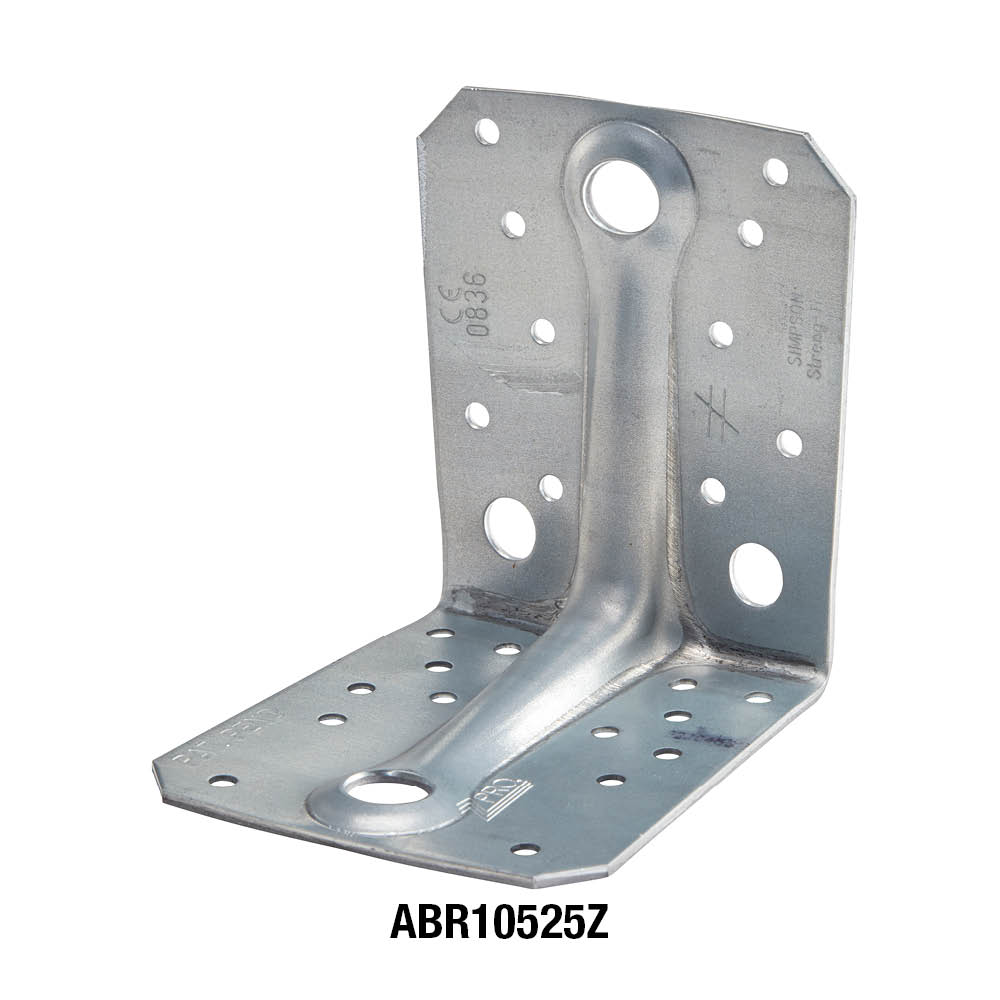

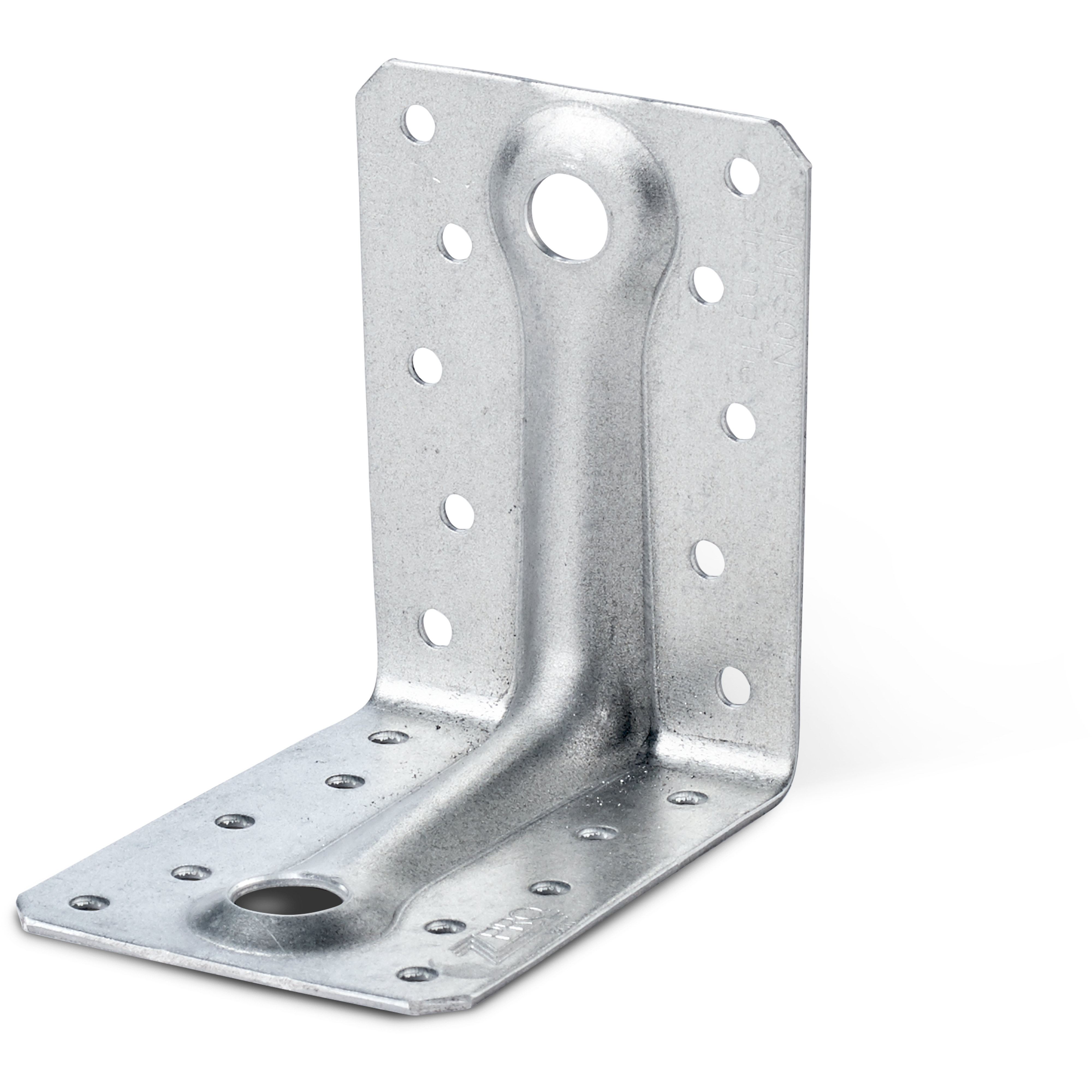

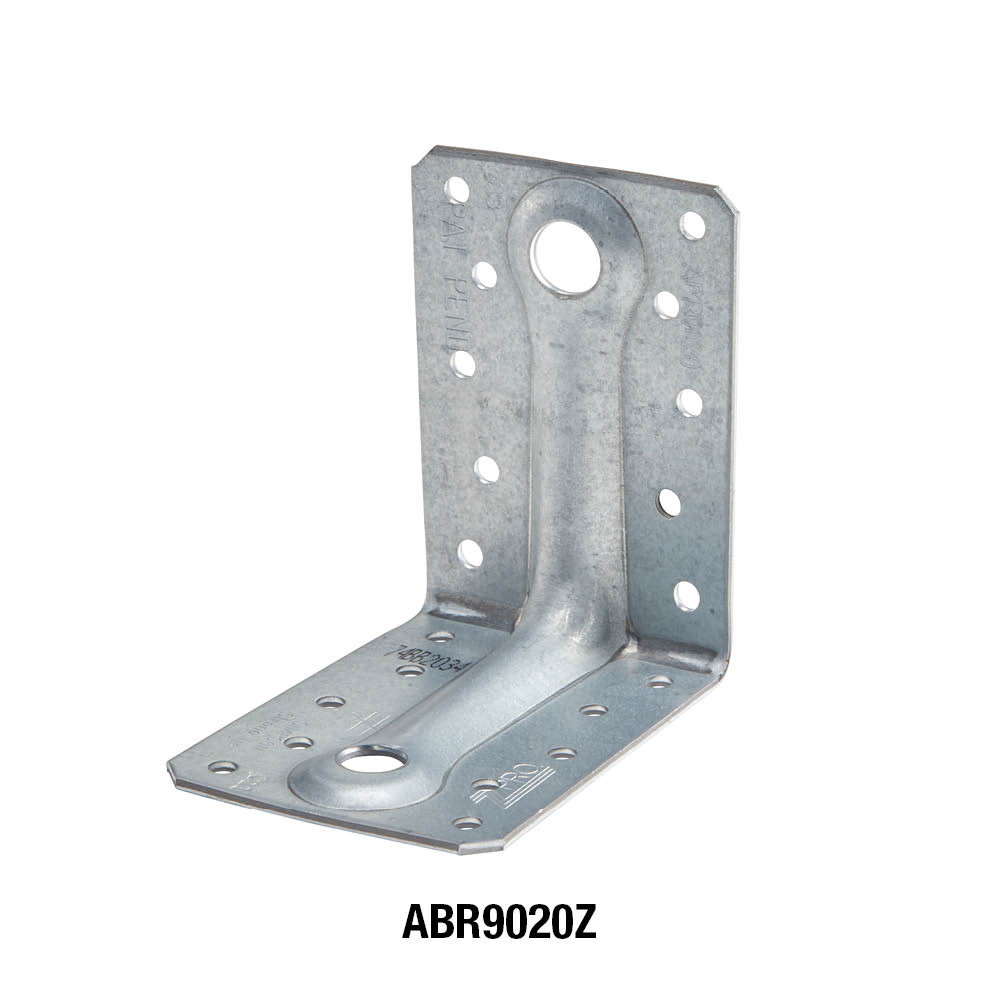

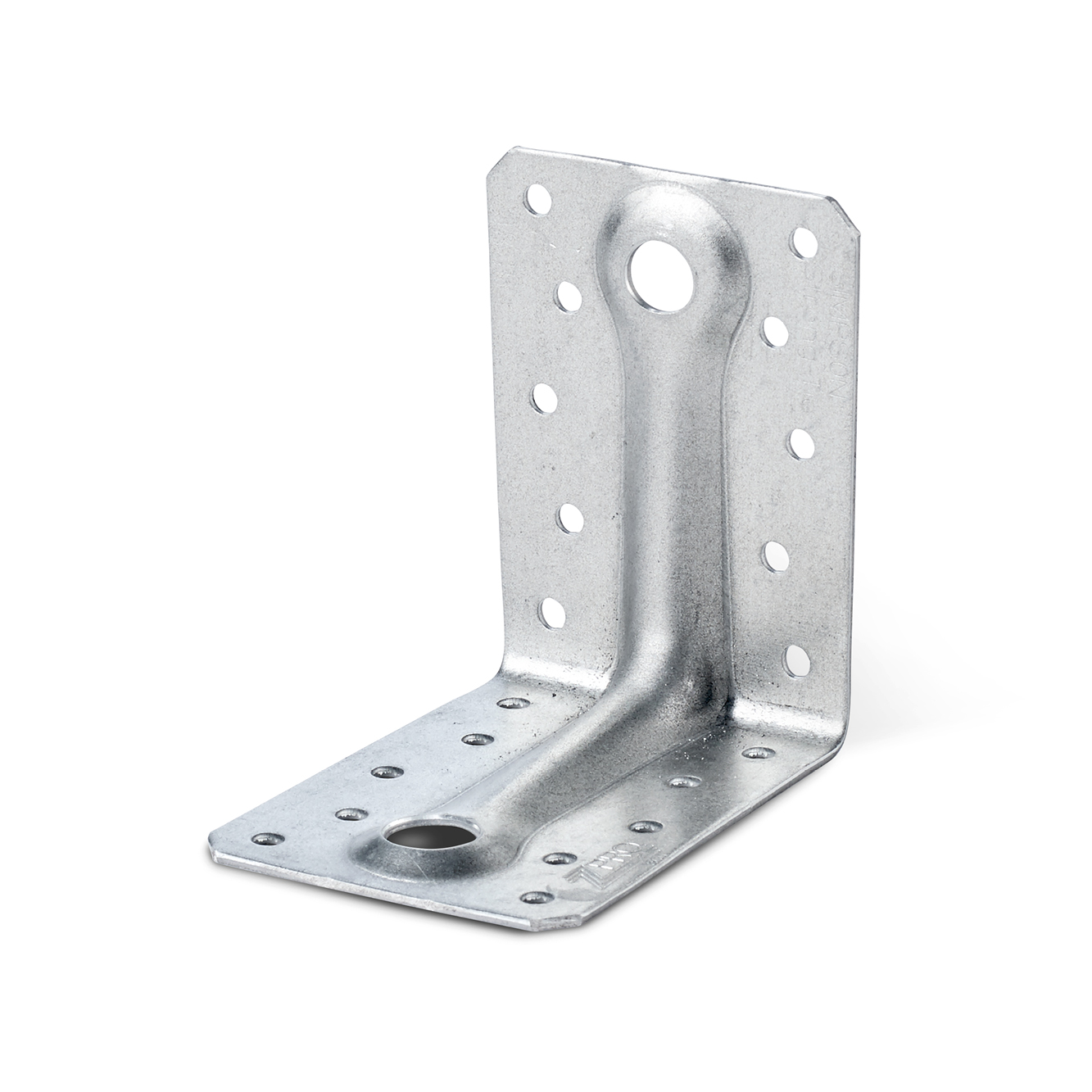

Kulmalevy keskivahvistuksella (7015 9020 10525)
ABR-kulmalevyjä käytetään kantavien puurakenteiden liitoksissa.
Näissä kiinnikkeissä on vahvat keski- tai reunavahvistukset.





Tuotteen yksityiskohdat
Ominaisuudet
Materiaali
- Teräslaatu:
ABR9020Z: S250GD + ZPRO
ABR7015Z/10525Z: S350GD + ZPRO - Korroosiosuoja:
ZPRO coating - vastaa noin 55 μm:n sinkkikerrosta
Hyödyt
- Erittäin kestävä kulmalevy kantaviin rakenteisiin
- Suuri kestävyys
- Vahva keskivahvistus lisää kestävyyttä
Sovellus
Liitos
- Puu puuhun
Käyttötarkoitus
- Palkki palkkiin
Tekniset tiedot
Mitat ja ominaisarvot
| Viite | Mitat | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Reiät, sivu A[mm] | Reiät, sivu B[mm] | |||||||||||||
| DB nr. | NOBB nr. | Määrä laatikossa | Paino[kg] | A[mm] | B[mm] | C[mm] | Paksuus[mm] | Pyöreä | Pyöreä | |||||||
| Ø5[mm] | Ø7 | Pultti[mm] | Ø13[mm] | Ø5[mm] | Ø9 | Ø13[mm] | Ø13[mm] | |||||||||
| ABR7015Z | 2048395 | 55360480 | 50.0 | 0.081 | 70 | 70 | 55 | 1.5 | 8 | 1 | - | - | 8 | 1 | - | - |
| ABR9020Z | 1938737 | 52950361 | 50.0 | 0.17 | 88 | 88 | 65 | 2 | 10 | - | 1 | - | 10 | - | 1 | - |
| ABR10525Z | 2048396 | 55360514 | 50.0 | 0.34 | 105 | 105 | 90 | 2.5 | 10 | - | 2 | 1 | 14 | - | - | 1 |
Yhdistetty kuormitus
Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys
| Viite | Kulmakiinnikkeen kapasiteetti | ||||
|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys | |||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | ||||
| Sivu A | Sivu B | R₁,ₖ | R₂,ₖ=R₃,ₖ[kN] | R4/5,k | |
| Määrä | Määrä | CNA4.0x35 | CSA5.0x40Z | CSA5.0x40Z | |
| ABR7015Z | 6 | 8 | 5.2 | 6.7 | 4.2 /kmod^0,3 |
| ABR9020Z | 8 | 10 | 9.7 | 9.4 | 4.6 /kmod^0,7 |
| ABR10525Z | 10 | 14 | 12.7 | 10.7 | 10.6/kmod^0,2 |
R4/5 on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm
Kestävyyden ominaisarvot - Palkki-palkkiliitos - Osittainen kiinnitys
| Viite | Kulmakiinnikkeen kapasiteetti | ||||
|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys | |||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | ||||
| Sivu A | Sivu B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k = R5,k(1) | |
| Määrä | Määrä | CSA5.0x40Z | CSA5.0x40Z | CSA5.0x40Z | |
| ABR9020Z | 4.0 | 6.0 | 4.9 | 5.9 | 4.6 /kmod^0,6 |
| ABR10525Z | 6.0 | 6.0 | 4.8 | 9.7 | Refer to ETA-06/0106 |
R4/5 on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm

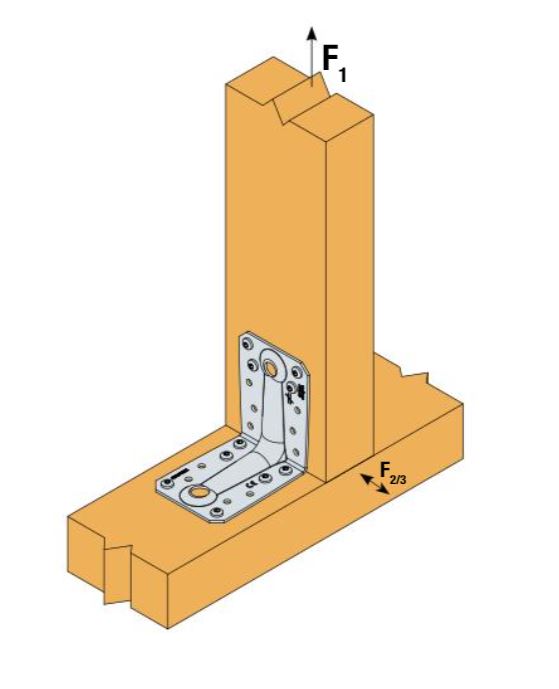

Tuotteiden kapasiteetit - Puupylväs puupalkkiin - 2 kulmakannatinta
| Viite | Kulmakiinnikkeen kapasiteetti | |||
|---|---|---|---|---|
| Kestävyyden ominaisarvot - Pilari-palkkiliitos | ||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||
| Sivu A | Sivu B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |
| Määrä | Määrä | CSA5.0x40Z | CSA5.0x40Z | |
| ABR9020Z | 4.0 | 6.0 | 11.8 | 7.1 |
| ABR10525Z | 6.0 | 8.0 | 25.5 | 14.2 |
Asennus
Asennus
Tekniset huomautukset
Tekninen tieto
Kaksi kulmalevyä liitosta kohden
Kulmalevyt on asennettava symmetrisesti.
F1 Ylempää palkkia keskeltä nostava voima.
F2 ja F3 Poikittainen voima, joka vaikuttaa ylemmän palkin suuntaisesti.
F4 ja F5 Poikittainen voima, joka vaikuttaa kuvan mukaisesti korkeudella e.
Yksi kulmalevy liitosta kohden
F1 Nostava voima kulmalevyn keskiakselin linjassa etäisyydellä f kulmalevyn pystysuuntaisesta sivusta.
Jos palkin kiepahdus on estetty, kestävyys on puolet kahdella kulmalevyllä varustetusta liitoksesta.
F2 ja F3 Poikittainen voima, joka vaikuttaa ylemmän palkin suuntaisesti.
F4 Alemman palkin suuntainen voima, joka vaikuttaa kulmalevyn keskilinjassa korkeudella e.
F5 Alemman palkin suuntainen voima, joka vaikuttaa kulmalevyn keskilinjassa korkeudella e.
