ACR

Kulmalevy keskivahvistuksella

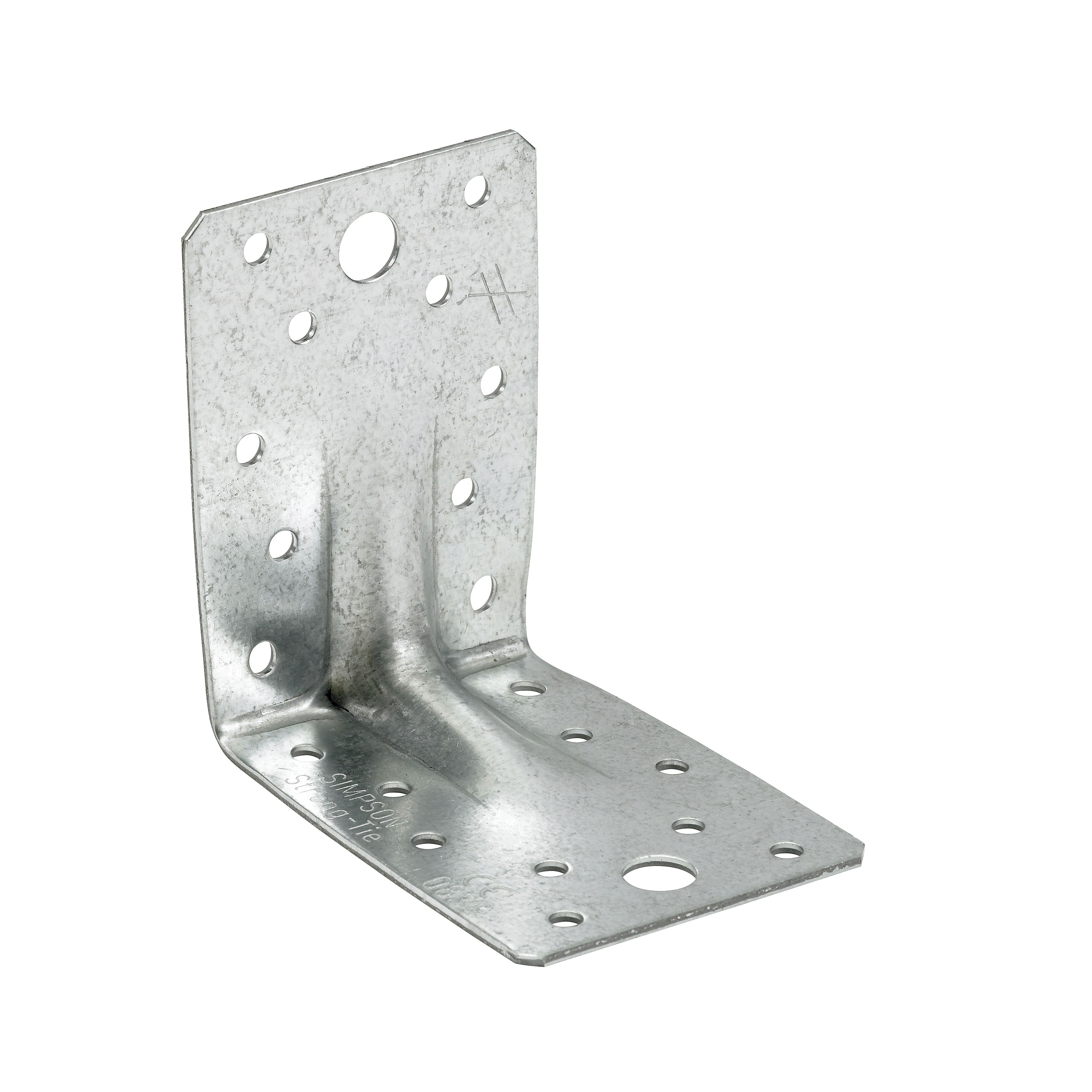

ACR kulmalevyt "Classic Line" ovat ohuempia versioita kuuluisista ABR70, ABR90 ja ABR105 kulmalevyistä. ACR kulmalevyt ovat CE-merkittyjä ja niille on kestävyyden ominaisarvot palkkipalkkiliitokseen kahdella kulmalevyllä.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Electrogalvanized steel Z275

Saatavila Connector Selectorista

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Sovellus

Liitos

Puu puuhun

Käyttötarkoitus

Palkki palkkiin

Tekniset tiedot

Mitat

Mitat ja ominaisarvot

Tuotenro	Mitat ja ominaisarvot [mm]				Reiät, sivu A			Reiät, sivu B			Box Quantity
Tuotenro	A	B	C	t	Ø5 [mm]	Ø8,5 [mm]	Ø11 [mm]	Ø5 [mm]	Ø8,5 [mm]	Ø11 [mm]	Box Quantity
ACR7010	70	70	55	1	6	1	-	6	1	-	50
ACR7012	70	70	55	1.3	6	1	-	6	1	-	50
ACR7015	70	70	55	1.5	6	1	-	6	1	-	50
ACR9012	88	88	65	1.3	10	1	-	10	1	-	50
ACR9015	88	88	65	1.5	10	1	-	10	1	-	50
ACR9020	88	88	65	2	10	-	1	10	-	1	50
ACR10512	105	105	90	1.3	10	-	3	14	-	1	50
ACR10515	105	105	90	1.5	10	-	3	14	-	1	50
ACR10520	105	105	90	2	10	-	3	14	-	1	50

Product capacities - beam to beam - full nailing

Tuotenro	Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
	Liitoskiinnikkeet		Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
	Sivu A	Sivu B	R_1.k		R_2.k = R_3.k	R_4.k = R_5,k
	Määrä	Määrä	CNA4.0x35	CNA4.0x60	CNA4.0x60	CNA4.0x60
ACR7010	4	6	2.2	-	-	-
ACR7012	4	6	3.2	-	-	-
ACR7015	4	6	3.9	8.9	7.3	min ( ( (3.54xb) + 200 / kmod^0.6 ) / e ; 13.2 )
ACR9012	8	10	7.9	-	-	-
ACR9015	8	10	8.9	-	-	-
ACR9020	8	10	9.2	13.3	11.9	min ( ( ( 8xb ) + 343 / kmod ) / e-10.7 ; 14.5/kmod^0.15 )
ACR10512	10	14	10.9	-	-	-
ACR10515	10	14	13	-	-	-
ACR10520	10	14	13.4	17.9	20.3	min ( ( ( 15.6xb ) / kmod^0.6 + (556/kmod) ) / e-10.7 ; 21.2/kmod^0.15 )
