ACFET

Kulmalevy kevyiden julkisivuelementtien kiinnitykseen

ACFET-kulmalevyjä käytetään kiinnittämään kevyitä julkisivuelementtejä betoniin.

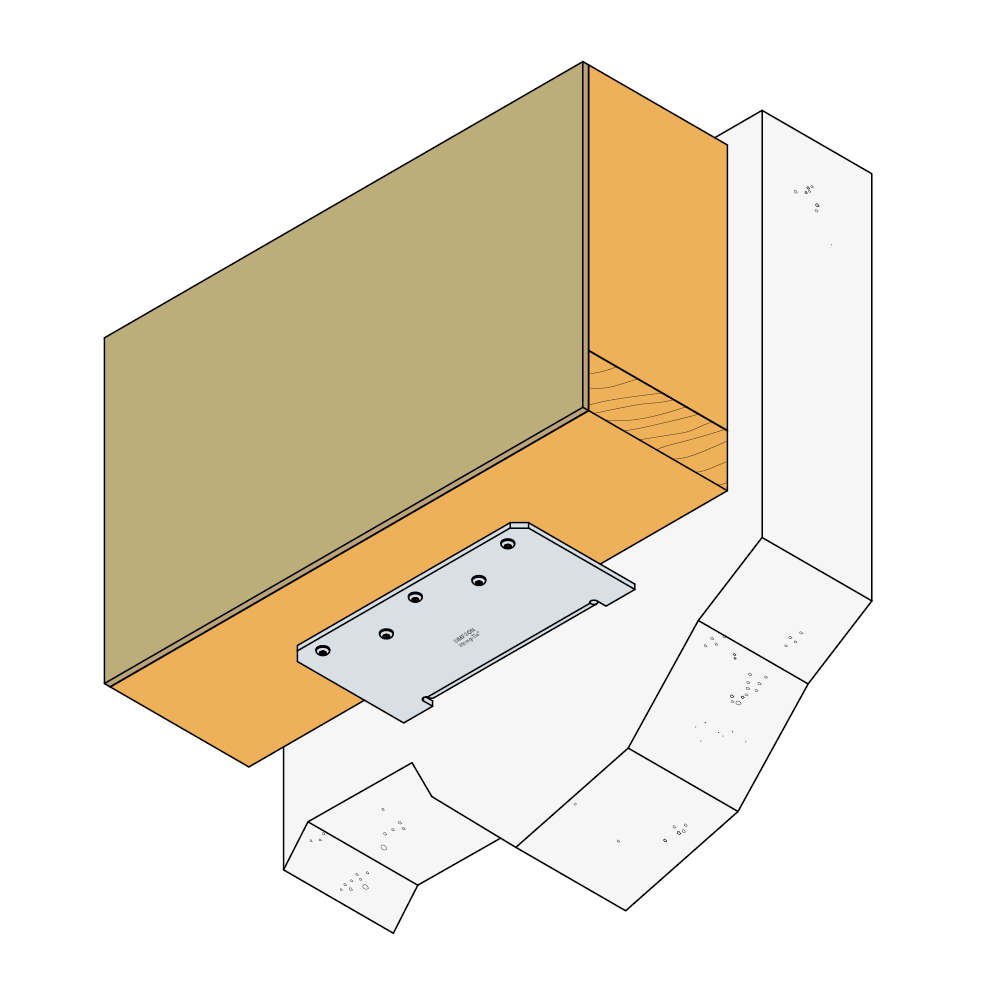

Kulmalevyjä käytetään kevyen julkisivuelementin yläreunassa kiinnitettäessä niitä betoni- tai kevytbetonielementtiin.

CE-merkitty
Käyttöluokka 2

Tuotteen yksityiskohdat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Sovellus

Liitos

  • Puu betoniin

Käyttötarkoitus

  • Palkki

Tekniset tiedot

Mitat

Mitat ja ominaisarvot

Tuotenro Mitat ja ominaisarvot [mm] Reiät, sivu A Reiät, sivu B
A B C t Ø12 Ø5

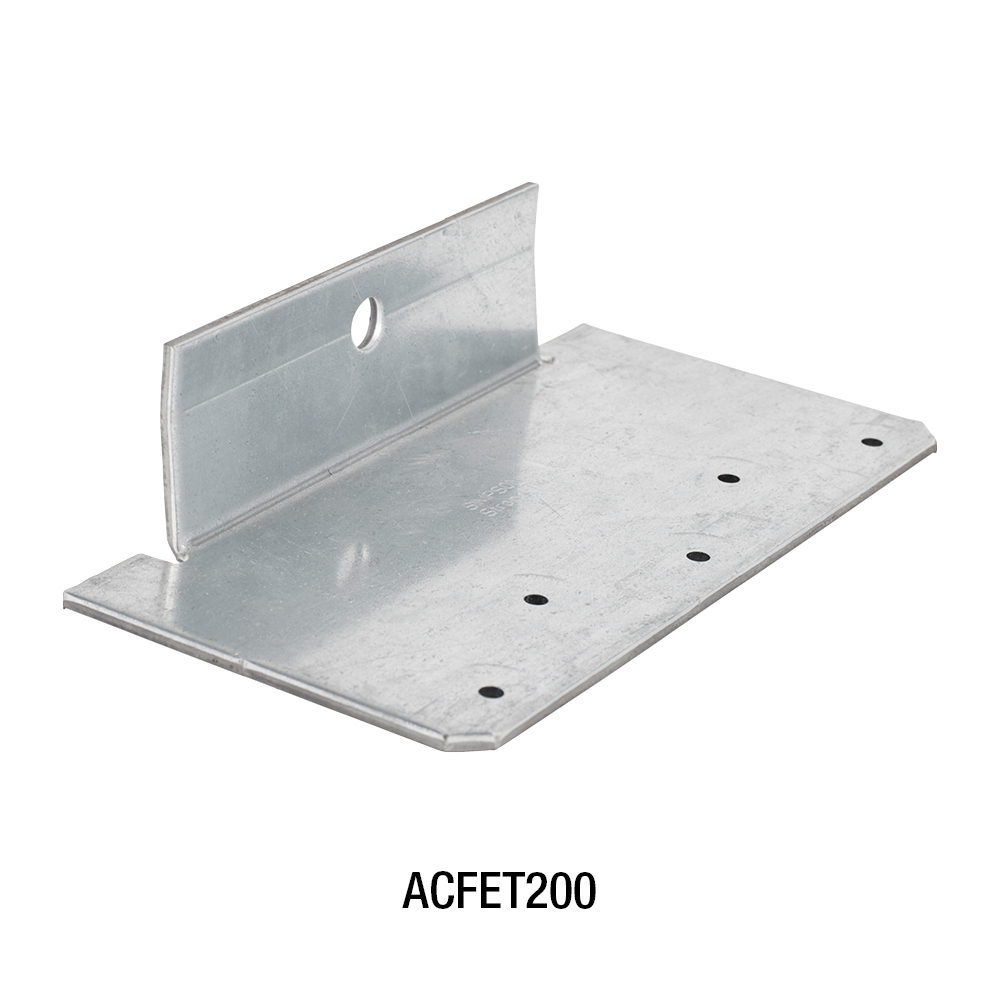

ACFET200 49 100 200 4 1 5

Kestävyyden ominaisarvot

Tuotenro Kestävyyden ominaisarvot - Puu-betoni liitos - 1 kulmalevy liitosta kohden
Liitoskiinnikkeet Kestävyyden ominaisarvot [kN] Taipuma [mm]
Määrä Tyyppi
ACFET200 1 M10* Gk = 185 kNmm / (e-5 mm) uinit = Gk x (e-5)² / 2400

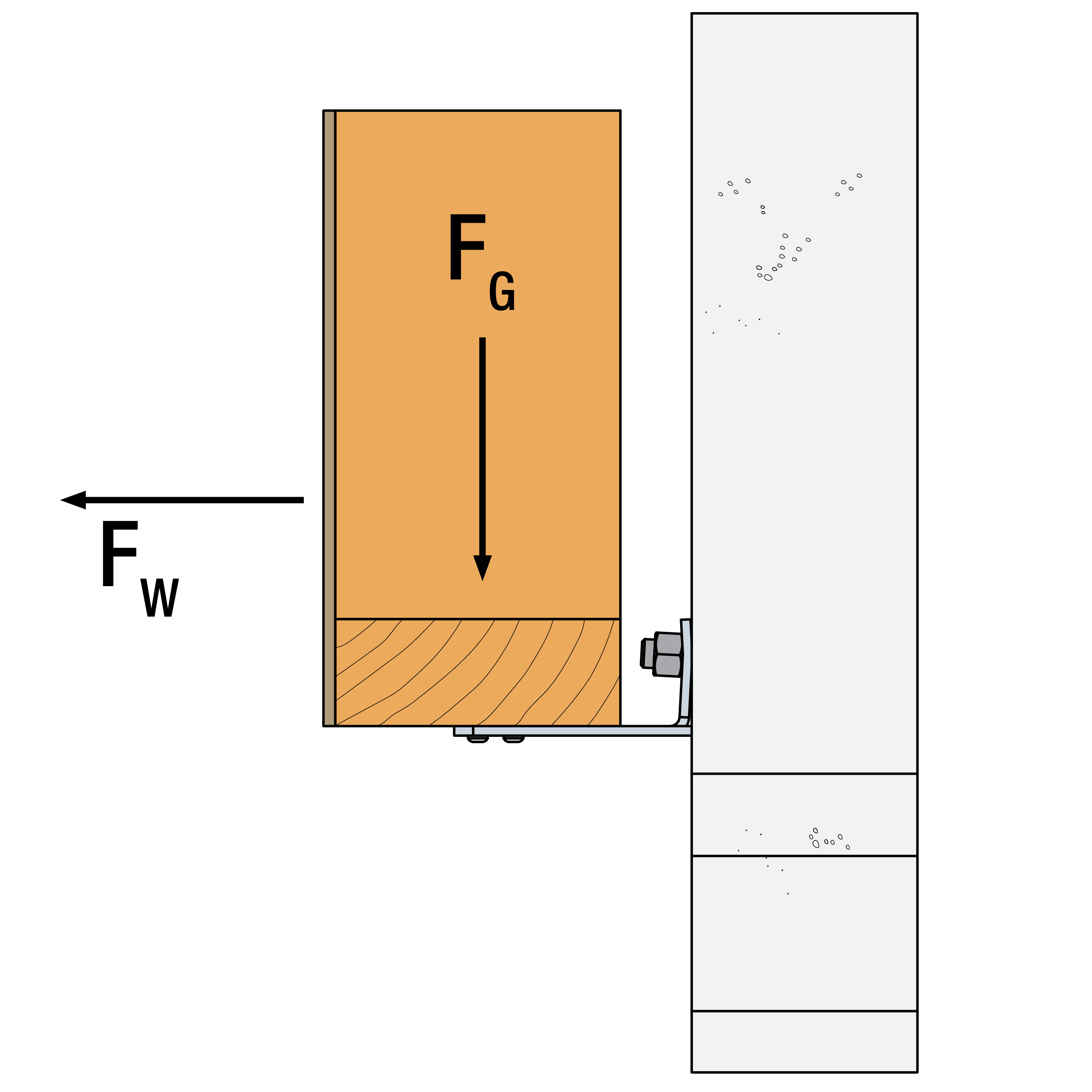

1) Betoniruuvin/-pultin kuormitus:
Leikkausvoima: Fv,k = Gk ja aksiaalivoima: Fax,k = Gk x e / 30

Asennus

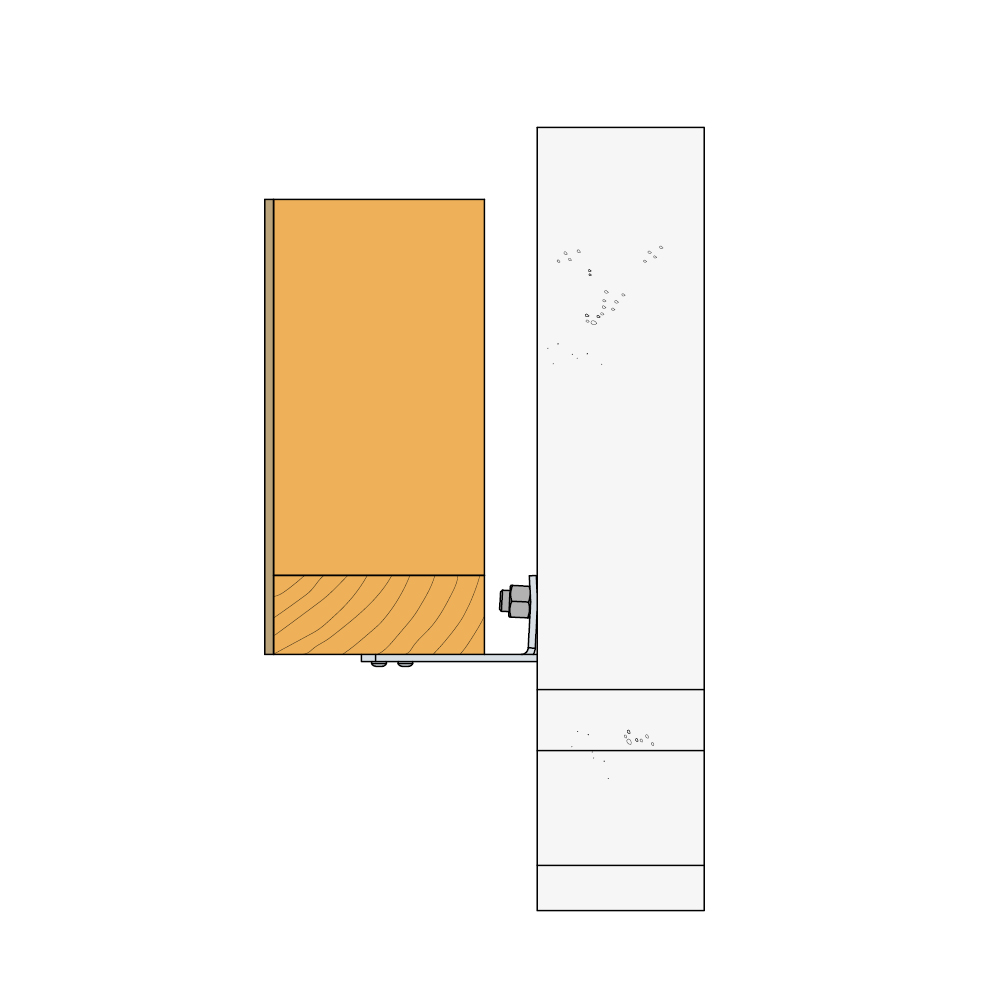

Asennus

Kiinnittäminen

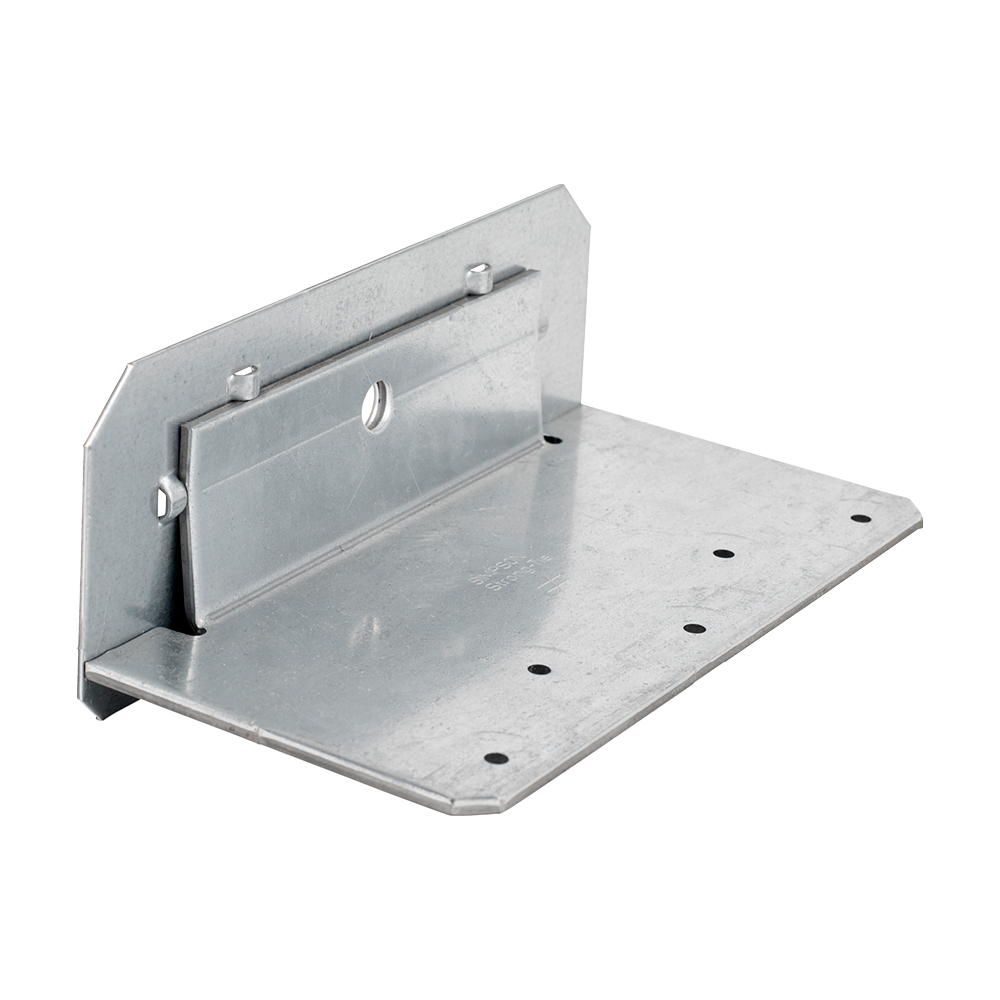

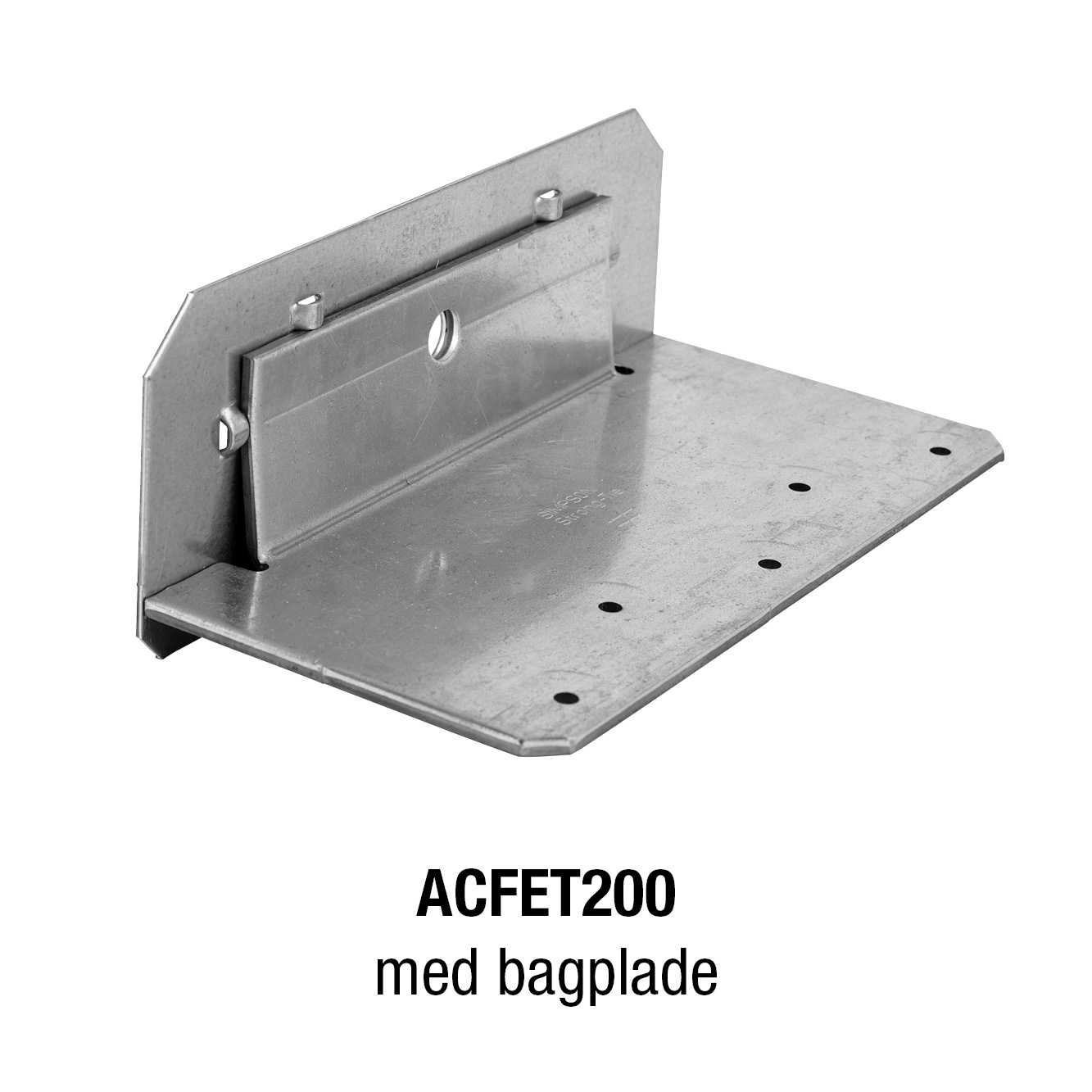

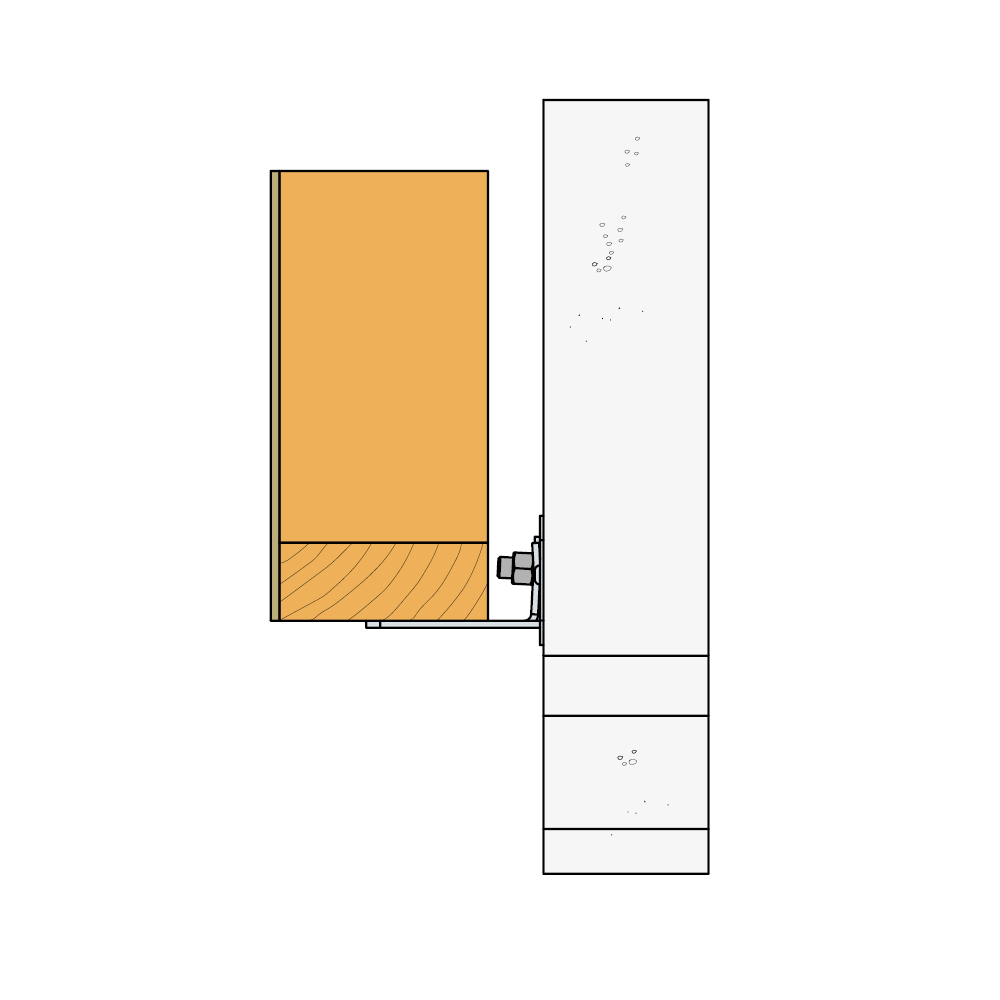

  • Betoniin kiinnitettäessä käytetään ACFET200-kulmalevyjä ja kevytbetoniin kiinnitettäessä ACFET200PP-kulmalevyjä
  • Puuelementtiin kiinnittämiseen käytetään CSA5,0xℓ-naulauslevyruuveja ja betonielementtiin kiinnittämiseen M10-betoniruuveja
