AB55365

Kulmalevyt AB55365

AB-kulmalevyjä käytetään pienelle puutavaralle palkkipalkkiliitoksissa tai puupalkin ja betonin liitoksissa.
Liitosta kohden tarvitaan aina kaksi kulmalevyä.

Tekniset tiedot
Käyttöluokka 2
Käyttöluokka 2
EPD
EPD
Electrogalvanized steel Z275
Electrogalvanized steel Z275

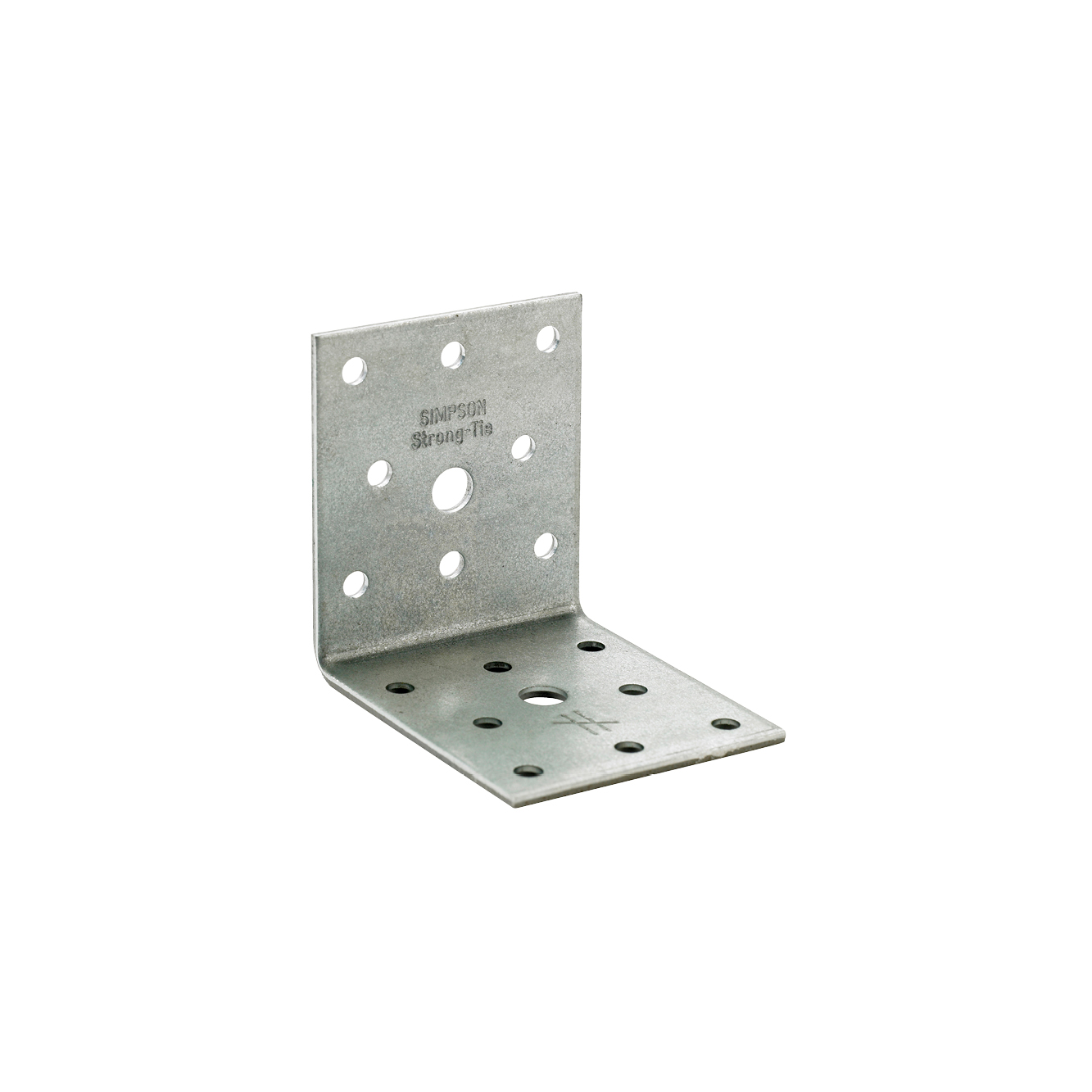

AB55365 main image

Tuotteen yksityiskohdat

Kuvat

AB55365 beam beam montage

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Kompakti kulmalevy
  • Useita kiinnitysvaihtoehtoja - CNA-naulauslevynaulat, CSA-naulauslevyruuvit tai M8-pultit



Sovellus

Liitos

  • Puu puuhun
  • Puun betoni

Käyttötarkoitus

  • Pienelle puutavaralle palkki-palkkiliitoksiin tai puupalkin ja betonin liitoksiin

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Mitat ja ominaisarvot
Mitat ja ominaisarvot
ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät, sivu AReiät, sivu B
Määrä laatikossaPaino[kg]A[mm]B[mm]C[mm]t[mm]PyöreäPyöreä
-[mm]Ø8.5[mm]-[mm]Ø8.5[mm]
AB55365100.00.136565552.58181

Asennus

Asennus

Kiinnittäminen

  • Puuhun kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
  • Betoniin kiinnittämisessä käytetään M8-pulttia
AB55365 beam beam montage

Sertifiointi

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD- ja BIM-kirjasto

2D

AB55365

3D

AB55365

3D Simplified

AB55365
