AC35350

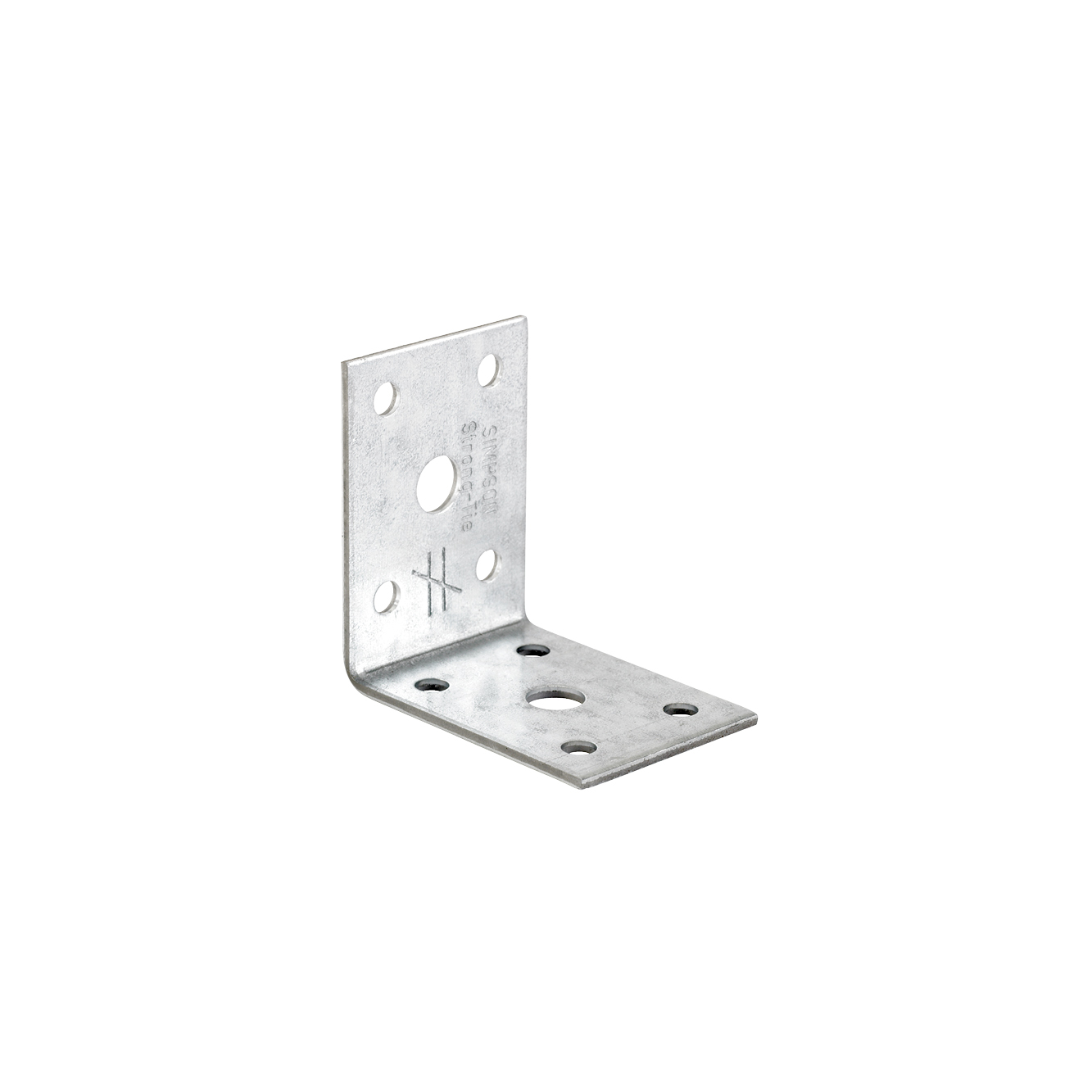

Kulmalevyt AC35350
AC35350 kulmalevyjä käytetään pienelle puutavaralle palkkipalkkiliitoksissa tai puupalkin ja betonin liitoksissa. Liitosta kohdentarvitaan aina kaksi kulmalevyä.
Käyttöluokka 2
Electrogalvanized steel Z275
EPD
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat
| Viite | Mitat | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Reiät, sivu A | Reiät, sivu B | |||||||
| Määrä laatikossa | Paino[kg] | A[mm] | B[mm] | C[mm] | t[mm] | Pyöreä | Pyöreä | |||
| -[mm] | Ø8.5[mm] | -[mm] | Ø8.5[mm] | |||||||
| AC35350 | 100.0 | 0.048 | 50 | 50 | 35 | 2 | 4 | 1 | 4 | 1 |

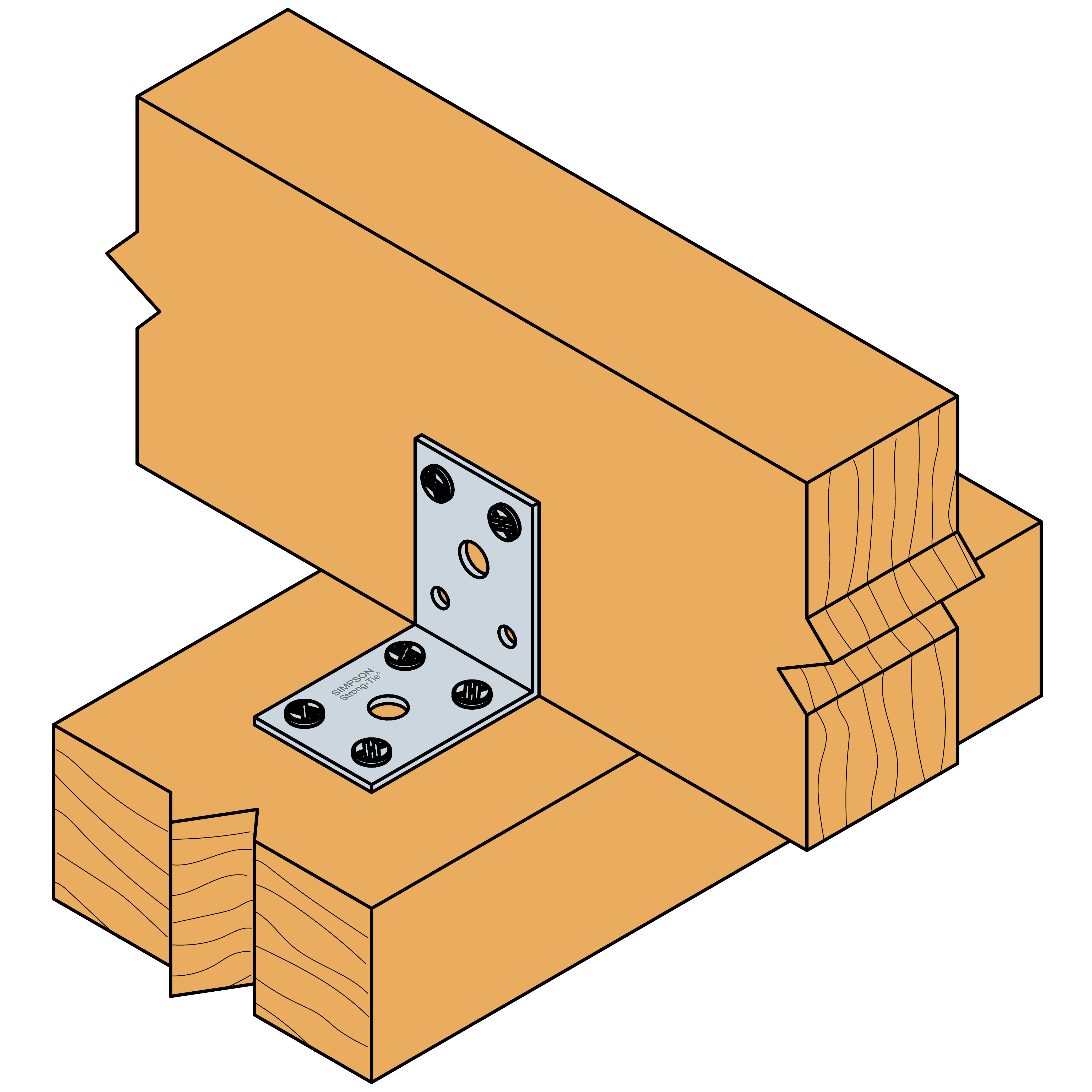

Asennus
Asennus
