ACR4712

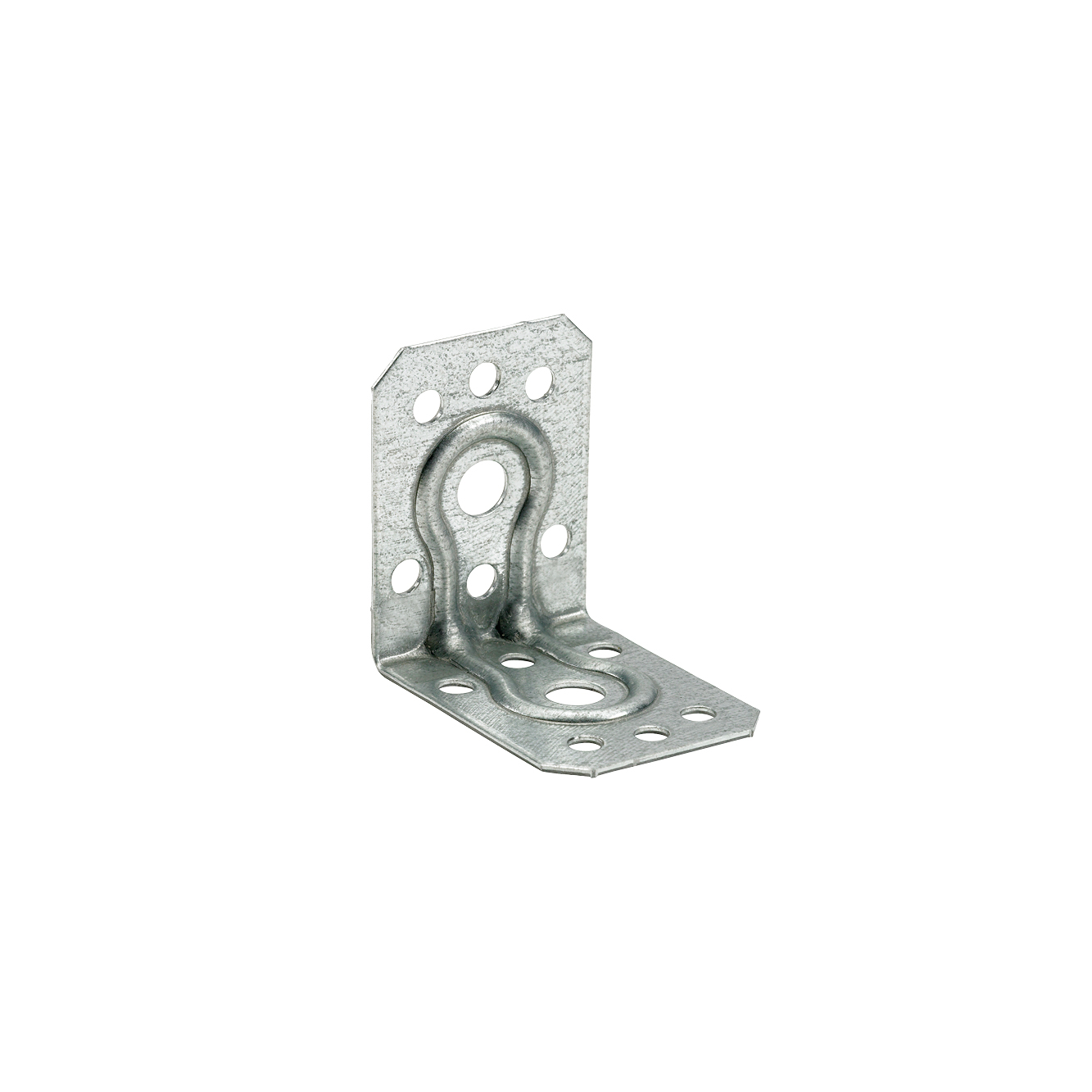

Kulmalevyt ACR4712

ACR-kulmalevyjä käytetään pienelle puutavaralle palkkipalkkiliitoksissa tai puupalkin ja betonin liitoksissa.

Liitosta kohden tarvitaan aina kaksi kulmalevyä.

Käyttöluokka 2
Käyttöluokka 2
EPD
EPD

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta
  • Saatavissa myös haponkestävänä: ACR4712S

Hyödyt

  • Pieni ja kevyempi monikäyttökiinnike
  • Uusi parannettu versio kulmalevystä AC35350
  • Kaksoisvahvistus



Sovellus

Liitos

  • Puu puuhun
  • Puu betoni

Käyttötarkoitus

  • Käytetään pienen puutavaran liitoksiin

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät, sivu AReiät, sivu B
Määrä laatikossaPaino[kg]A[mm]B[mm]C[mm]t[mm]PyöreäPyöreä
-[mm]Ø8[mm]-[mm]Ø8[mm]
ACR4712100.00.0294848371.255151

Asennus

Asennus

Kiinnittäminen

  • Puuhun kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
  • Betoniin kiinnittämisessä käytetään M8-pulttia
