Kulmalevyt

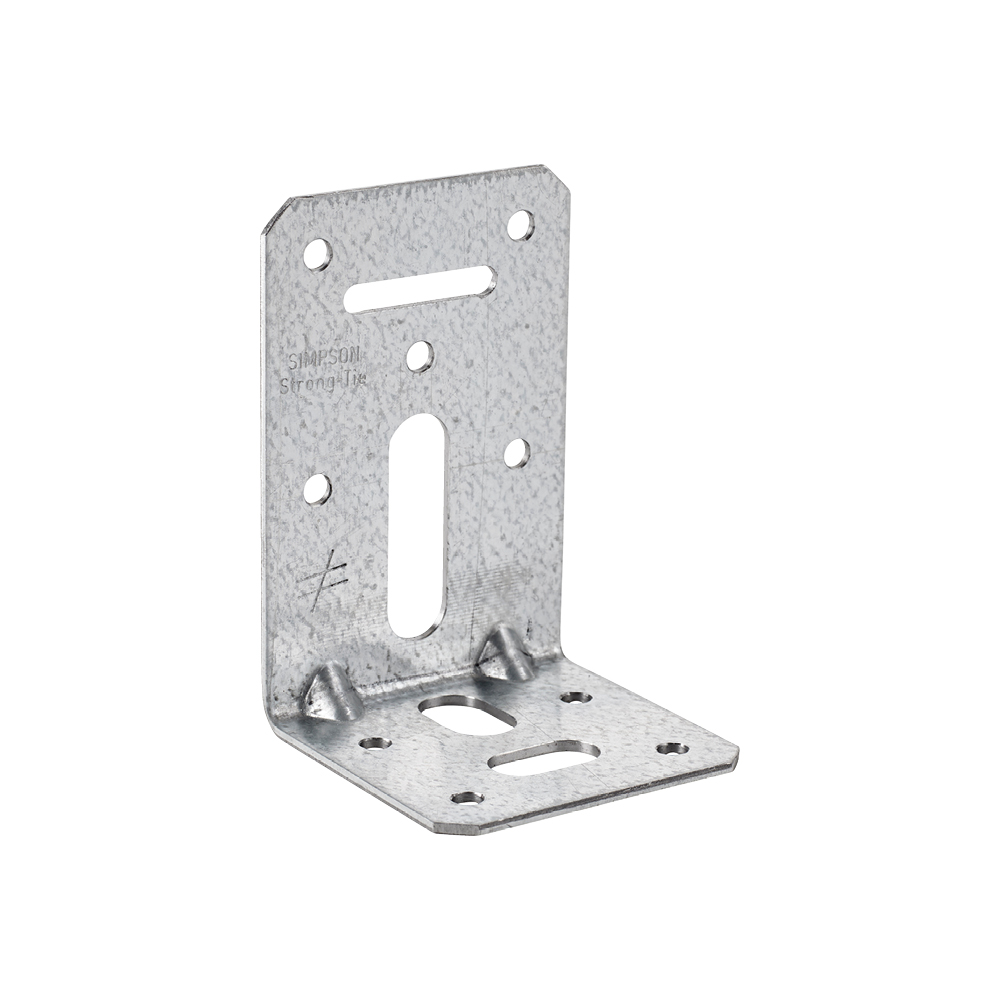

ADR-kulmalevyjä käytetään lähinnä betoniliitoksissa, mutta niitä voidaan käyttää myös palkki-palkkiliitoksissa. ADR6191- ja ADR6292-kulmalevyissä on suorakaiteen muotoinenreikä, joten liitosta voidaan säätää. Vain pyöreillä rei'illä varustetuilla ADR6090- ja ADR6035-kulmalevyillä on CE-merkintä.




Tuotteen yksityiskohdat
Ominaisuudet
Materiaali
- Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan - Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta
Hyödyt
- Kulmalevy kantaviin rakenteisiin
- Suorakaiteen muotoinen reikä, joten liitosta voidaan säätää kiinnityksen yhteydessä
Sovellus
Liitos
- Puu-puu liitos
- Puu-betoni liitos
Käyttötarkoitus
q
Tekniset tiedot
Mitat ja ominaisarvot
| Viite | Mitat | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Reiät, sivu A[mm] | Reiät, sivu B[mm] | |||||||||||
| Paino[kg] | A[mm] | B[mm] | C[mm] | Paksuus[mm] | Pyöreä | Pitkänomainen | Pyöreä | Pitkänomainen | ||||||
| Ø5[mm] | Ø10x27 | Ø5x30 | Ø12x40 | Ø5[mm] | Ø12 | Ø12x20 | Ø10,5x20 | Ø10,5x40 | ||||||

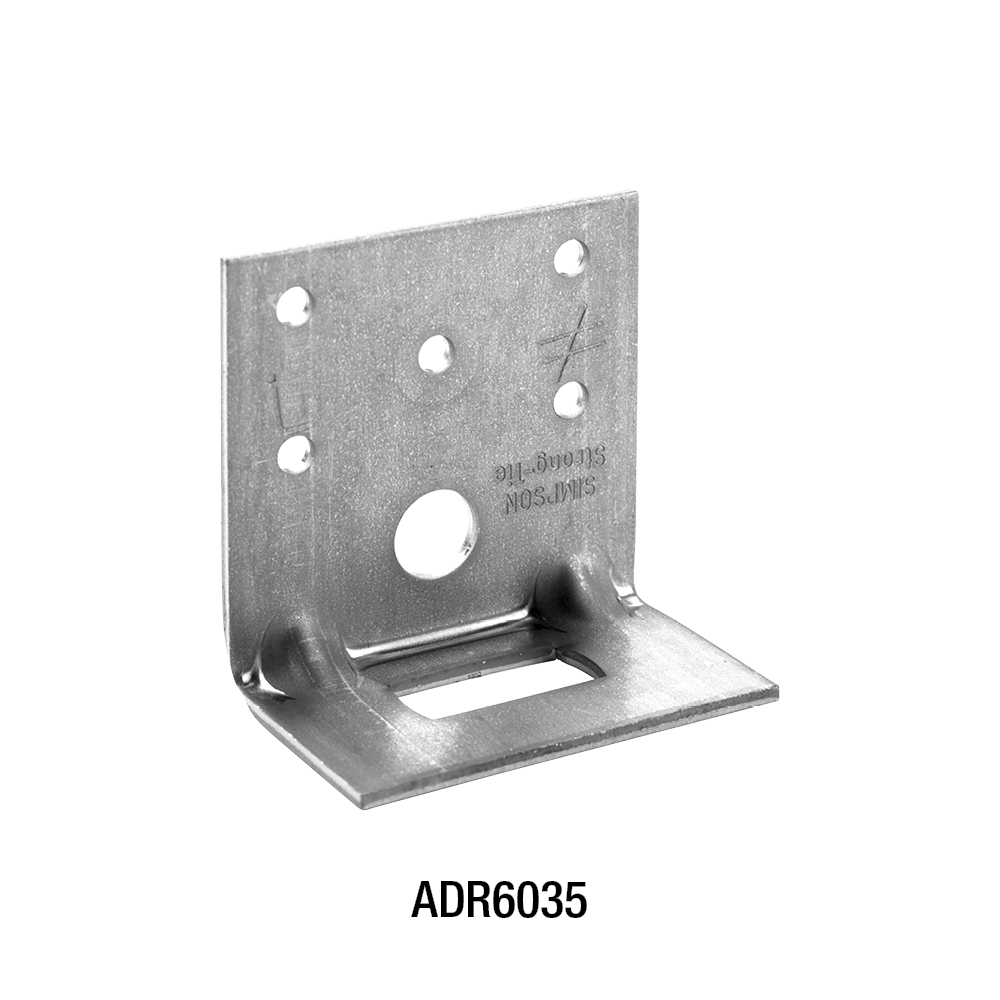

| ADR6035 | 0.1 | 60 | 37 | 60 | 2.5 | - | 1 | - | - | 5 | 1 | - | - | - |

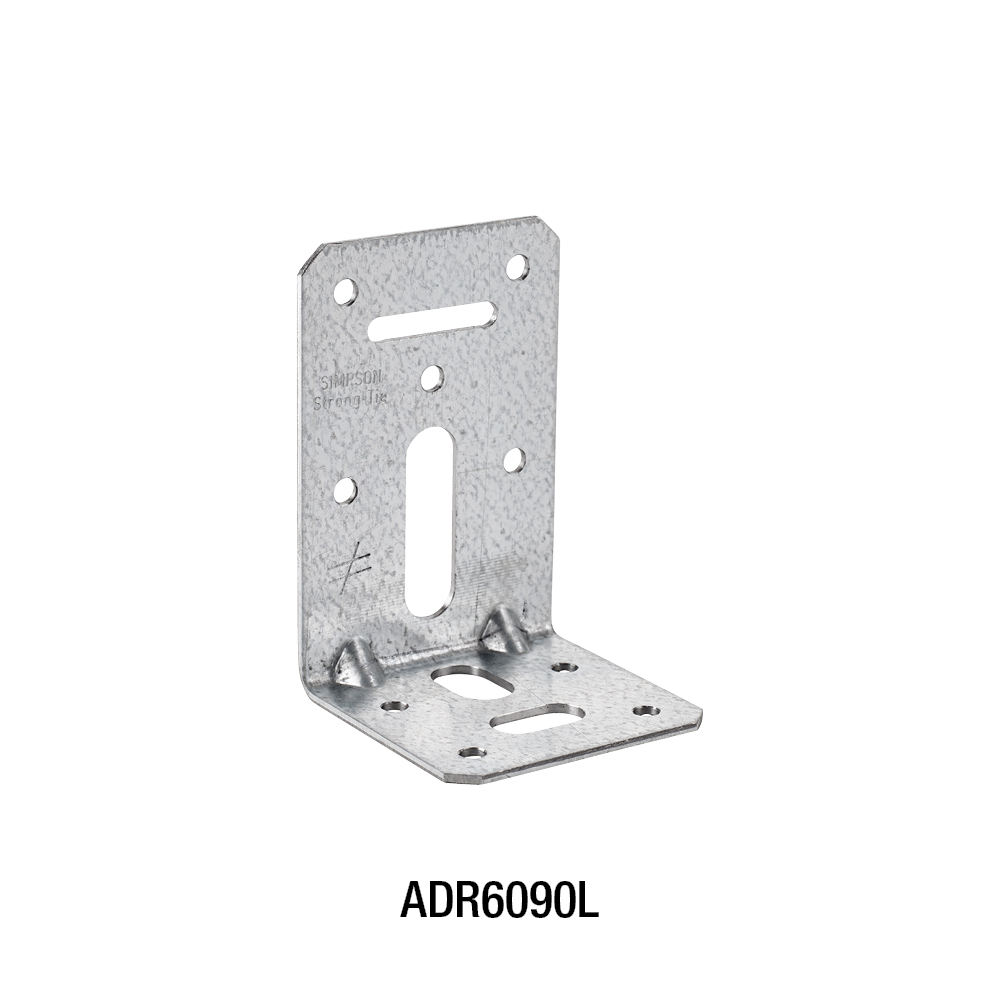

| ADR6090L | 0.13 | 90 | 60 | 60 | 2 | 5 | - | 1 | 1 | 4 | - | 1 | 1 | - |
* Tällä hetkellä ei ETA / CE-merkintää
Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys
| Viite | Kulmakiinnikkeen kapasiteetti | |||
|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys | ||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||
| Sivu A | Sivu B | R₁,ₖ | ||
| Määrä | Määrä | CNA 4,0x40 | CNA 4,0x60 | |
| ADR6090L | 3 | 2 | 2.6 / kmod^0.3 | min [3.6/kmod^0.3 ; 3.0/kmod] |
kmod on muunnoskerroin, jonka avulla otetaan huomioon kuorman kesto ja kosteuspitoisuus. Jos ylemmän palkin kiepahdus on estetty, kestävyyden ominaisarvot R1,k ja R2/3,k liitokselle, jossa on vain yksi kulmalevy, ovat puolet taulukon 2 arvoista. Jos palkin kiepahdusta ei ole estetty, lisätietoja on ETA-tiedoissa sivustossamme www.strongtie.fi
Yhdistetty kuormitus:

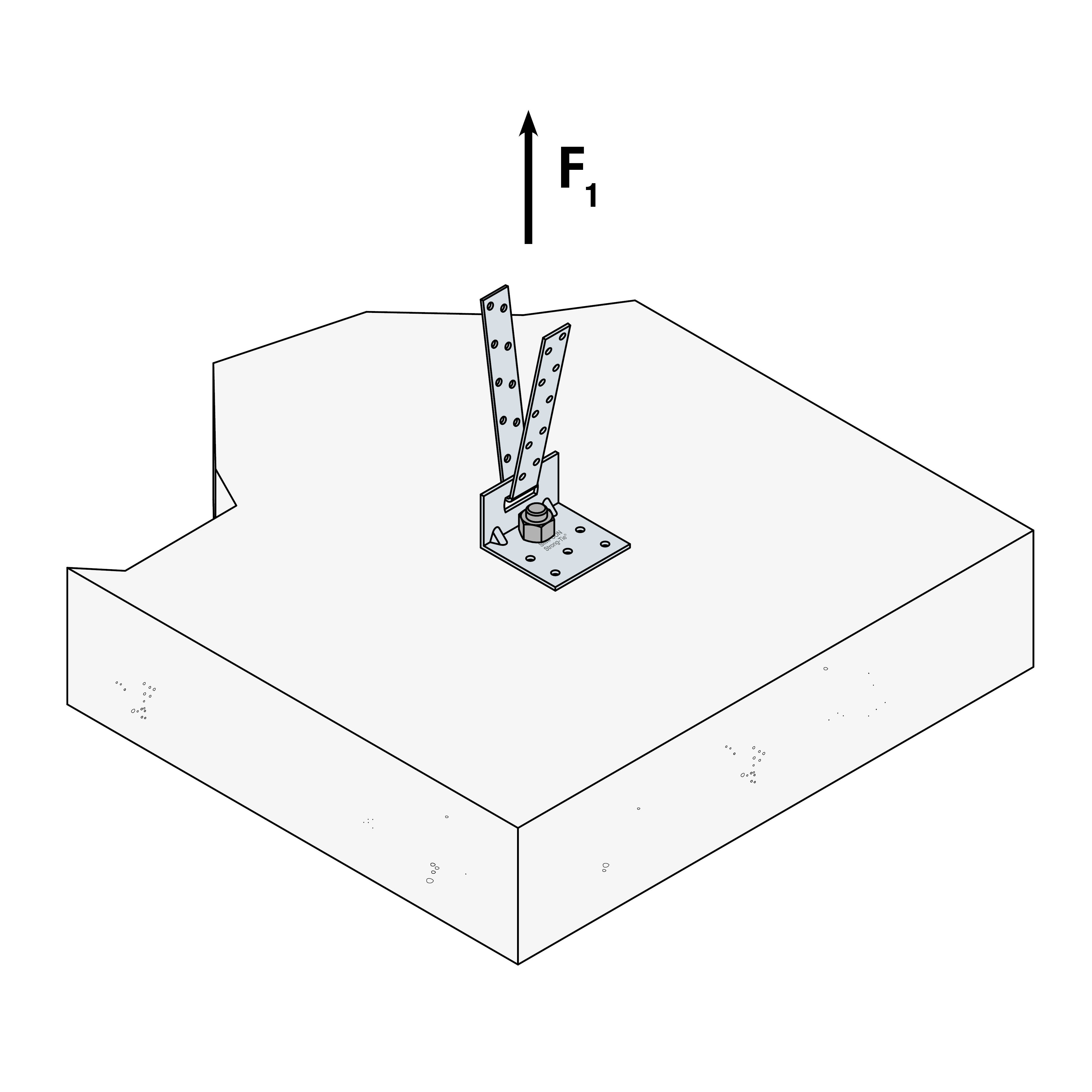

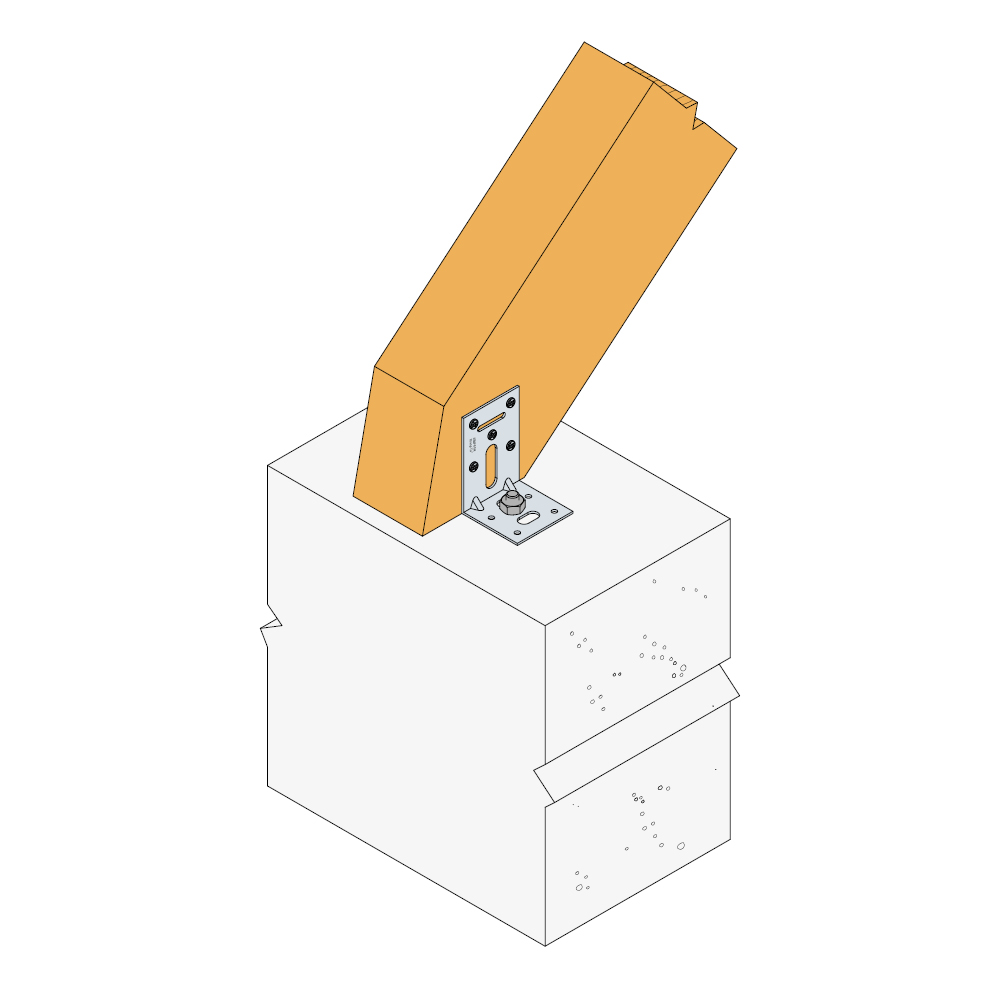

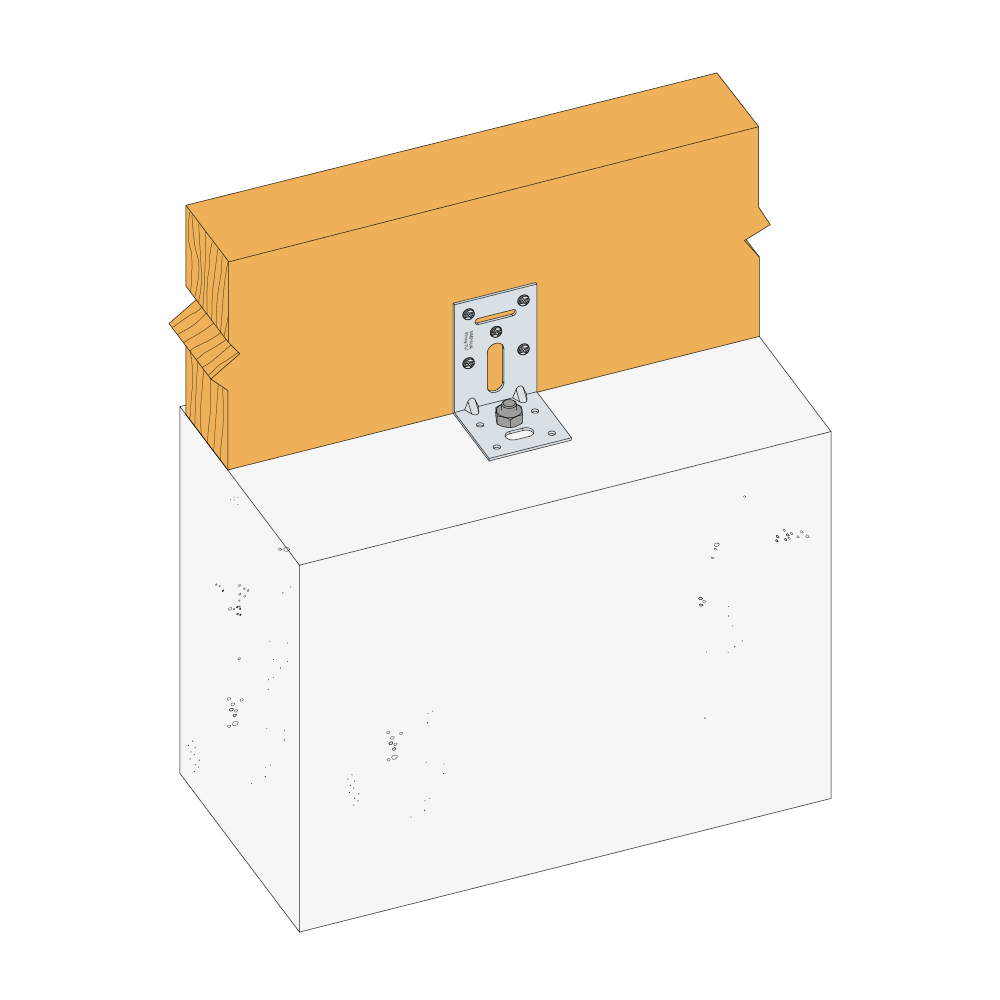

Kestävyyden ominaisarvot - Puu-betoni liitos
| Viite | Kulmakiinnikkeen kapasiteetti | |||||
|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-betoni liitos | ||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||
| Sivu A | Sivu B | R₁,ₖ | ||||
| Määrä | Tyyppi | Määrä | Tyyppi | CNA 4,0x40 | CNA 4,0x60 | |
| ADR6090L | 5 | CNA | 1 | M10* | min [15.5 ; 9.9/kmod] | 9.9 / kmod |
* Pultit, esim. WA, BoAX II ja vastaavat, tulee tarkastaa erikseen.
Yhdistetty kuormitus:
Betonin ja teräksen liitoskiinnikkeet tulee tarkastaa erikseen.
Asennus
Sertifiointi
Suoritustasoilmoitus (DoP)
Eurooppalainen tekninen arviointi (ETA)
Environmental Product Declarations (EPD)
CAD- ja BIM-kirjasto
