AJ

Kulmalevyt AJ

AJ-kulmalevyjä käytetään esimerkiksi kantavien puurakenteiden palkkipalkkiliitoksissa, kun niille asetetaan suuret kestävyysvaatimukset.

CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
Käyttöluokka 2
Käyttöluokka 2
EPD
EPD
Saatavila Connector Selectorista
Saatavila Connector Selectorista

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Kestävä kulmalevy, useita eri leveyksiä

Sovellus

Liitos

  • Puu puuhun

Käyttötarkoitus

  • Kantavassa puurakenteessa, missä asetetaan suuria vaatimuksia kestävyyden suhteen

Tekniset tiedot

Mitat

Mitat

ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät, sivu A[mm]Reiät, sivu B[mm]
Määrä laatikossaPaino[kg]A[mm]B[mm]C[mm]Paksuus[mm]PyöreäPyöreä
Ø5[mm]Ø5[mm]
AJ6041650.00.431648460487
AJ8041625.00.5916484804119
AJ9941625.00.721648410041211

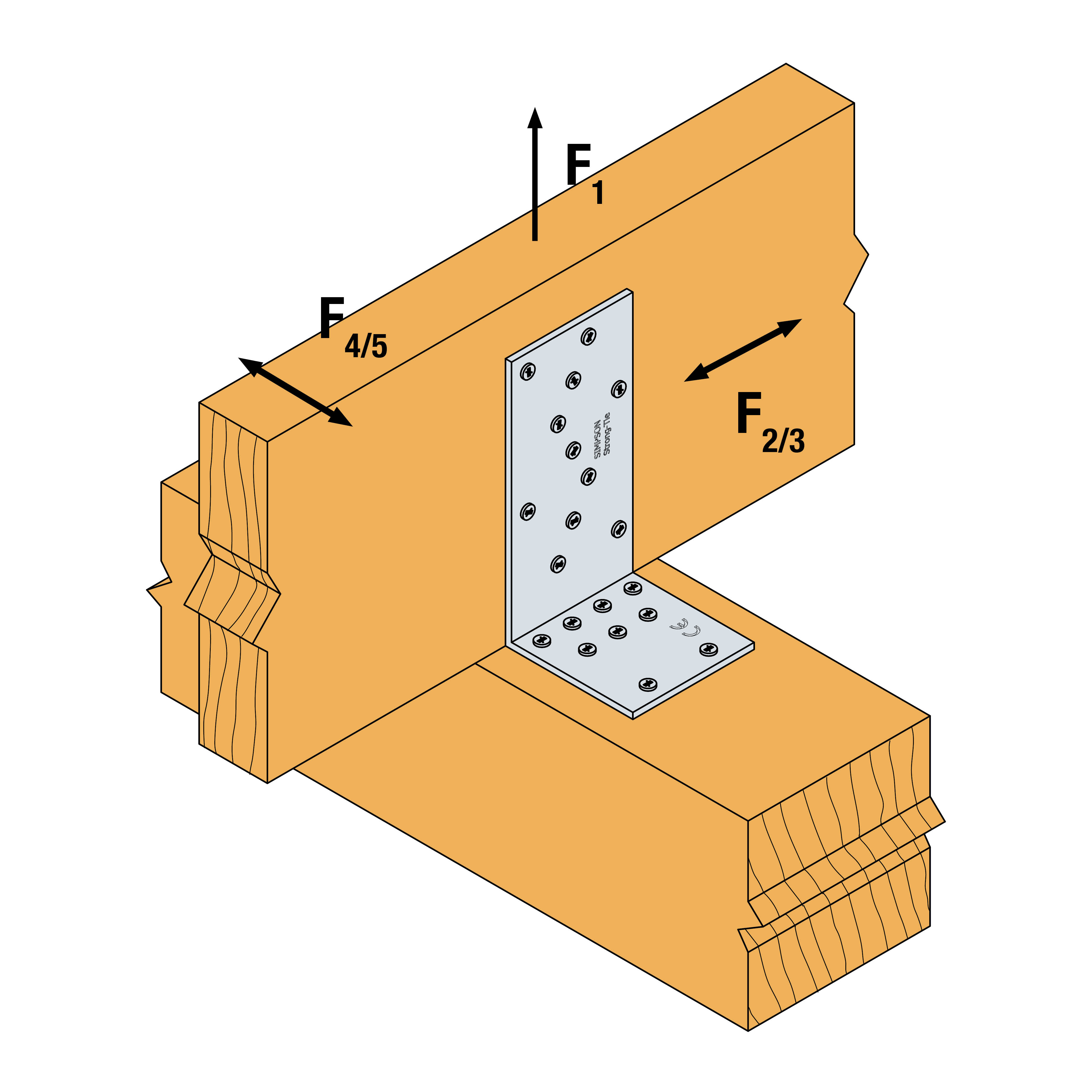

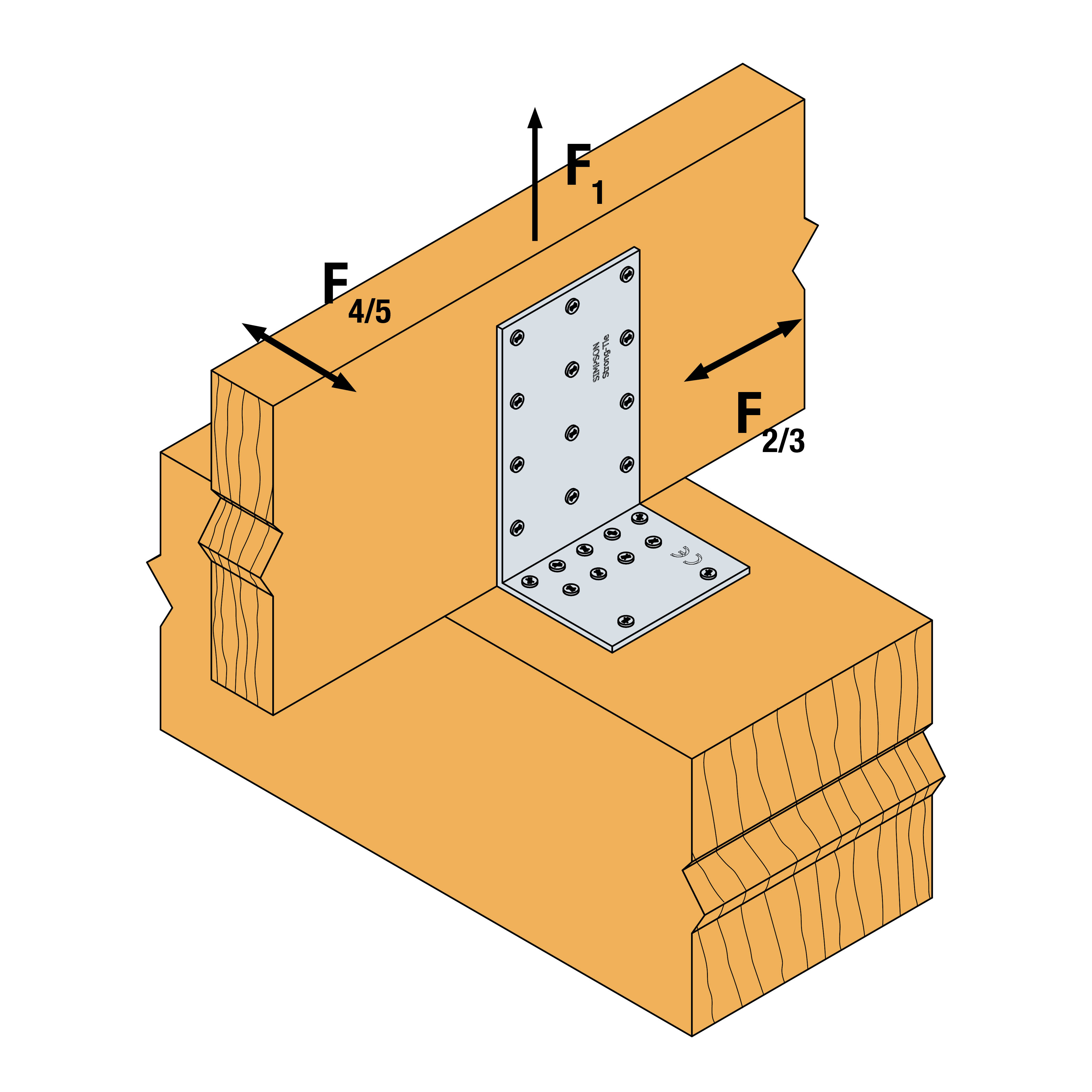

Kestävyyden ominaisarvot - Palkki-palkkiliitos

ViiteKulmakiinnikkeen kapasiteetti
LiitoskiinnikkeetKestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]
Sivu ASivu BR₁,ₖR₂/₃,ₖR₄/₅,ₖ *
MääräTyyppiMääräTyyppi
AJ604168.0CNA4.0x407.0CNA4.0x6011.1/kmod^0.27.84.1/kmod^0.25
AJ8041611.0CNA4.0x409.0CNA4.0x6015.3/kmod^0.2105.5/kmod^0.25
AJ9941612.0CNA4.0x4011.0CNA4.0x6019.3/kmod^0.1137.1/kmod^0.25

* Määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm.
kmod on muunnoskerroin, jolla otetaan huomioon kuorman kesto ja kosteuspitoisuus.
** Kiinnitys: Täysi kiinnitys CNA4,0x40-naulauslevynauloilla kulmalevyn pystyosaan ja CNA4,0x60-naulauslevynauloilla kulmalevyn vaakaosaan. Jos ylemmän palkin kiepahdus on estetty, kestävyyden ominaisarvot R1,k ja R2/3,k liitokselle, jossa on vain yksi kulmalevy, ovat puolet taulukon arvoista. Jos palkin kiepahdusta ei ole estetty, lisätietoja on ETA-tiedoissa.

Esimerkki:
Kaksi AJ99416-kulmalevyä palkki-palkkiliitoksessa, kuorman aikaluokka: keskipitkä;
kmod = 0,8. Palkin leveys b = 100 mm. Täysi kiinnitys 12 CNA4,0x40-naulauslevynaulalla
kulmalevyn pystyosaan ja 11 CNA4,0x60-naulauslevynaulalla kulmalevyn vaakaosaan.
Kuormitukset: F1,d = 6,6 kN ja F5,d = 1,8 kN (e = 160 mm). Jos ylemmän palkin leveys b ja etäisyys e eroavat taulukon 2 arvoista, kestävyys on katsottava ETA-07/0055-tiedoista.

R1,d = taulukkoarvo x kmod / γM = (19,3/0,80,1) x 0,8 / 1,4 = 11,3 kN

R5,d = min. ((7,93 x 100 + 174) / (160-4) / 1,4 = 4,4); (10,9 / 1,4 = 7,9)) = 4,4 kN
R5,d = 4,4 kN

Asennus

Asennus

Kiinnittäminen

  • Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja

CAD- ja BIM-kirjasto

ZIP-paketit
