TO
Messinkiankkuri
The TO brass anchor is a versatile solution for anchoring in solid materials and can be used for mounting metric screws, bolts and threaded rods.
Uusi
Laiton
Indoor
Käyttöluokka 2
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet

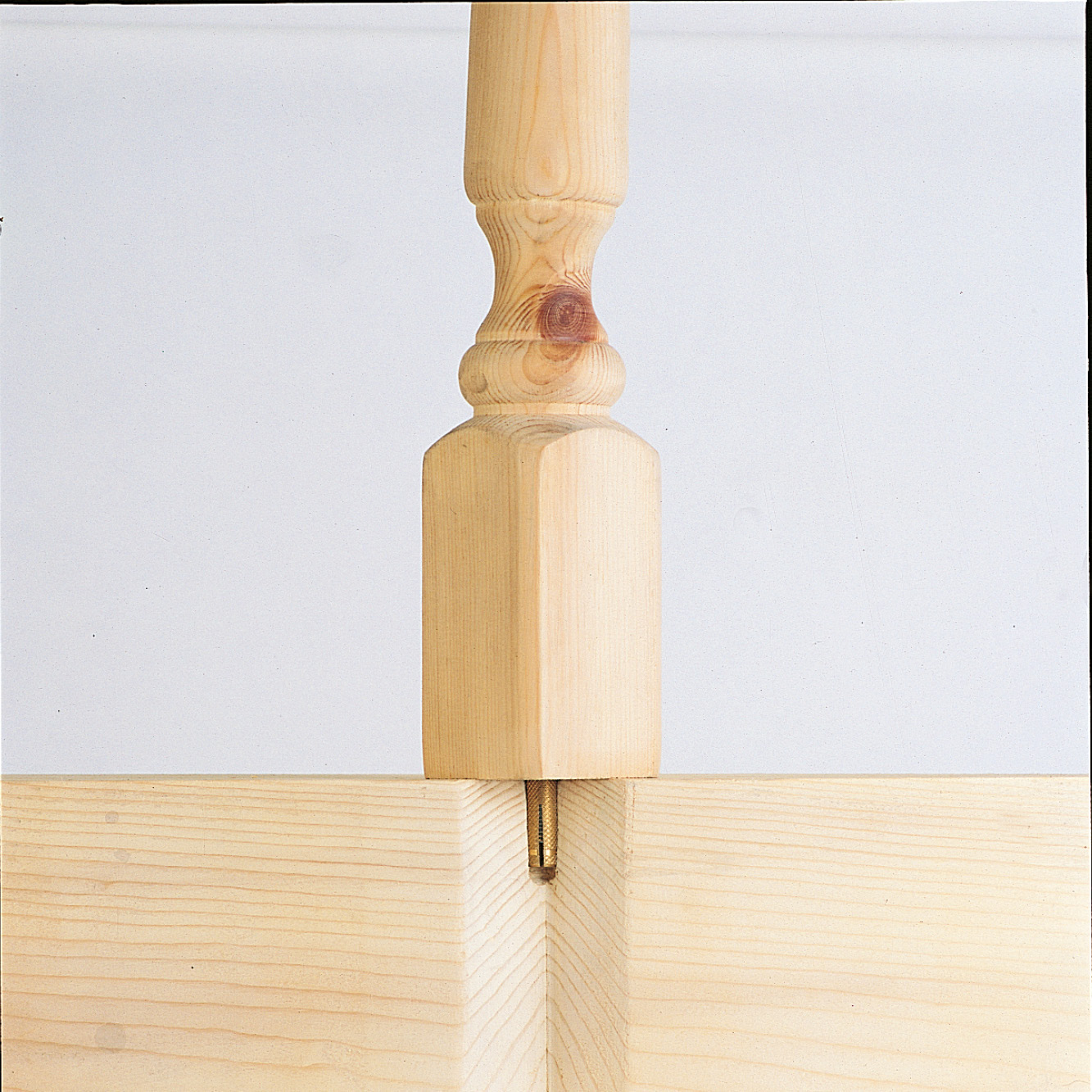

Sovellus
Tekniset tiedot
Product Dimension
Mitat
| Viite | Metallic fixings dimensions | Asennustiedot | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Mitat ja ominaisarvot[mm] | Tuotenumero | Muu | Asennustiedot | Välit ja reunat | ||||||
| Tappi[mm] | Ruuvin halkaisija x ankkurin pituus[mm] | Reiän halkaisija [dₒ][mm] | Sylinterimäisen reiän syvyys [h₀][mm] | Reiän halkaisija kiinnikkeessä [df][mm] | Määrä / pakkaus[stk] | Paino[kg] | Nimellinen upotussyvyys [hₙₒₘ][mm] | Min. tukipaksuus[mm] | ||
| 7510000600000 | 8x23 | M6x23 | TO | 8 | 30 | 7 | 200.0 | 0.005 | 23 | 60 |
| 7510000800000 | 10x28 | M8x28 | TO | 10 | 40 | 9 | 100.0 | 0.009 | 28 | 80 |
| 7510001000000 | 12x32 | M10x32 | TO | 12 | 45 | 11 | 100.0 | 0.014 | 32 | 90 |
| 7510001200000 | 15x38 | M12x38 | TO | 15 | 50 | 14 | 100.0 | 0.025 | 38 | 100 |

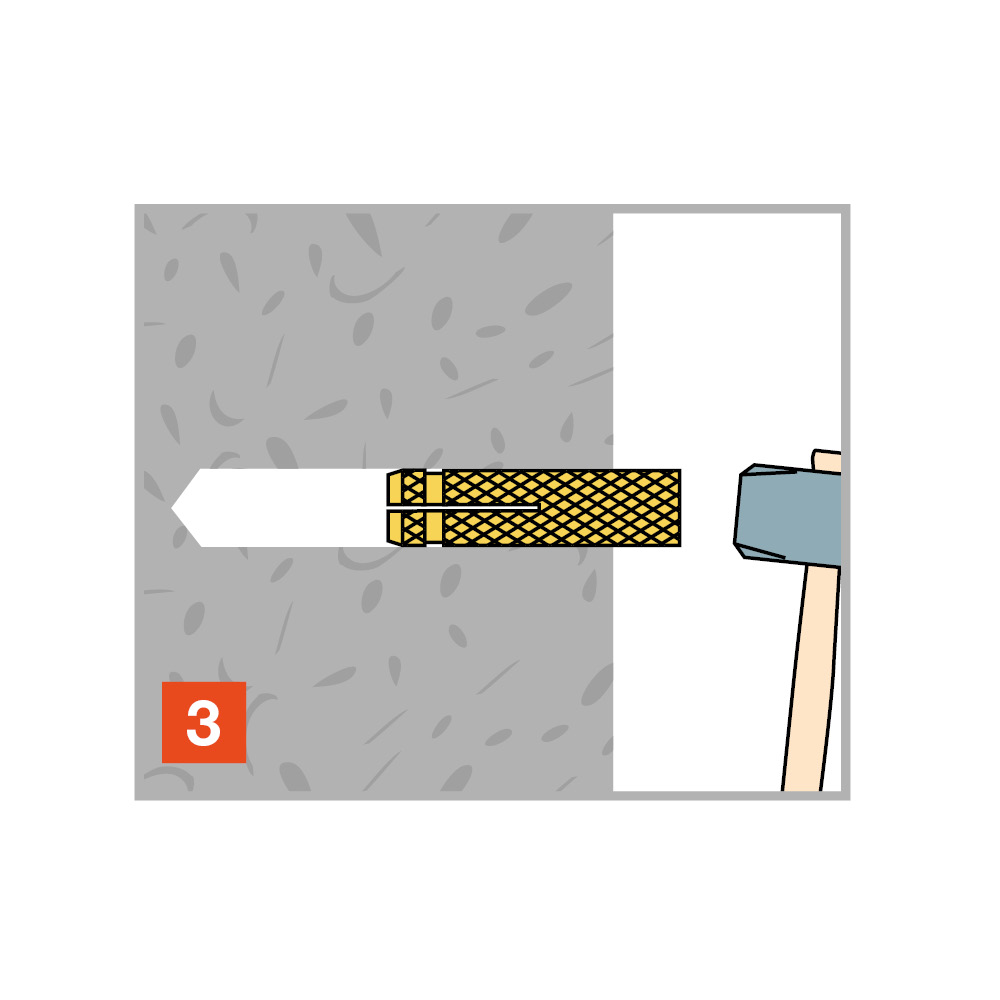

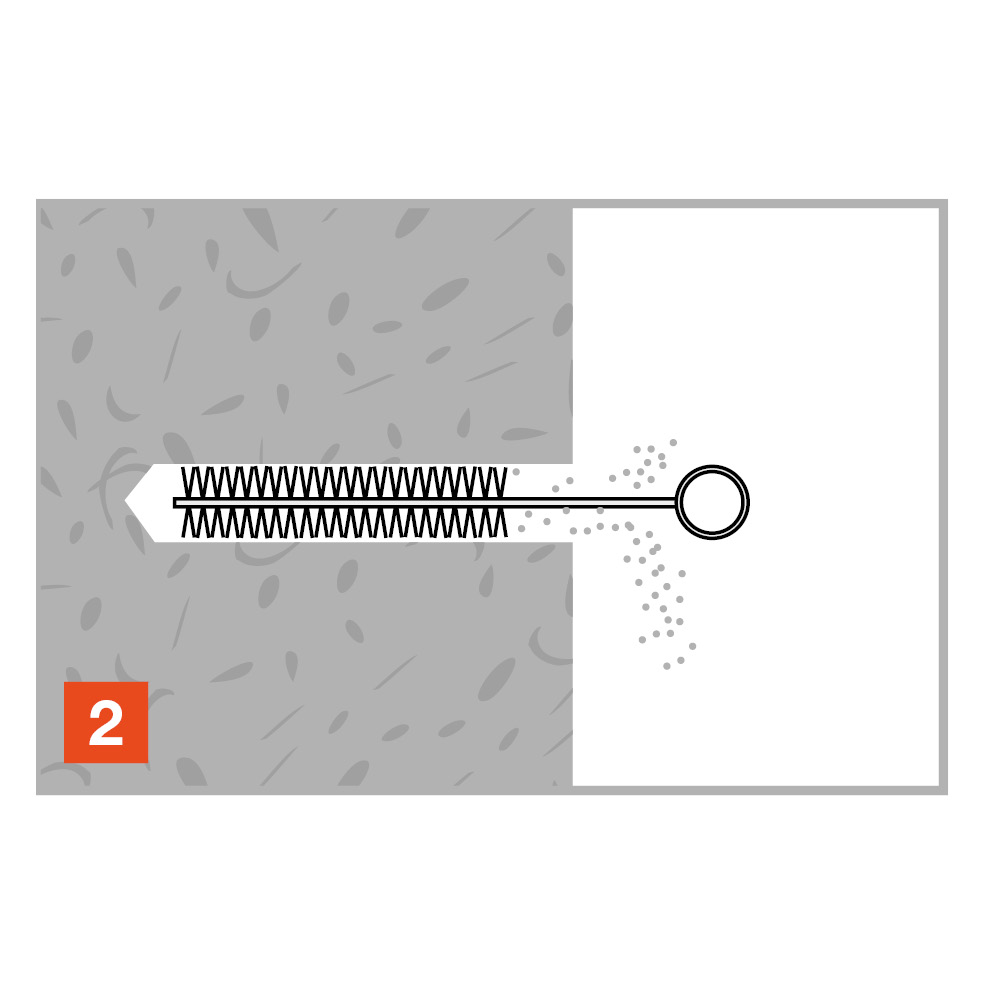

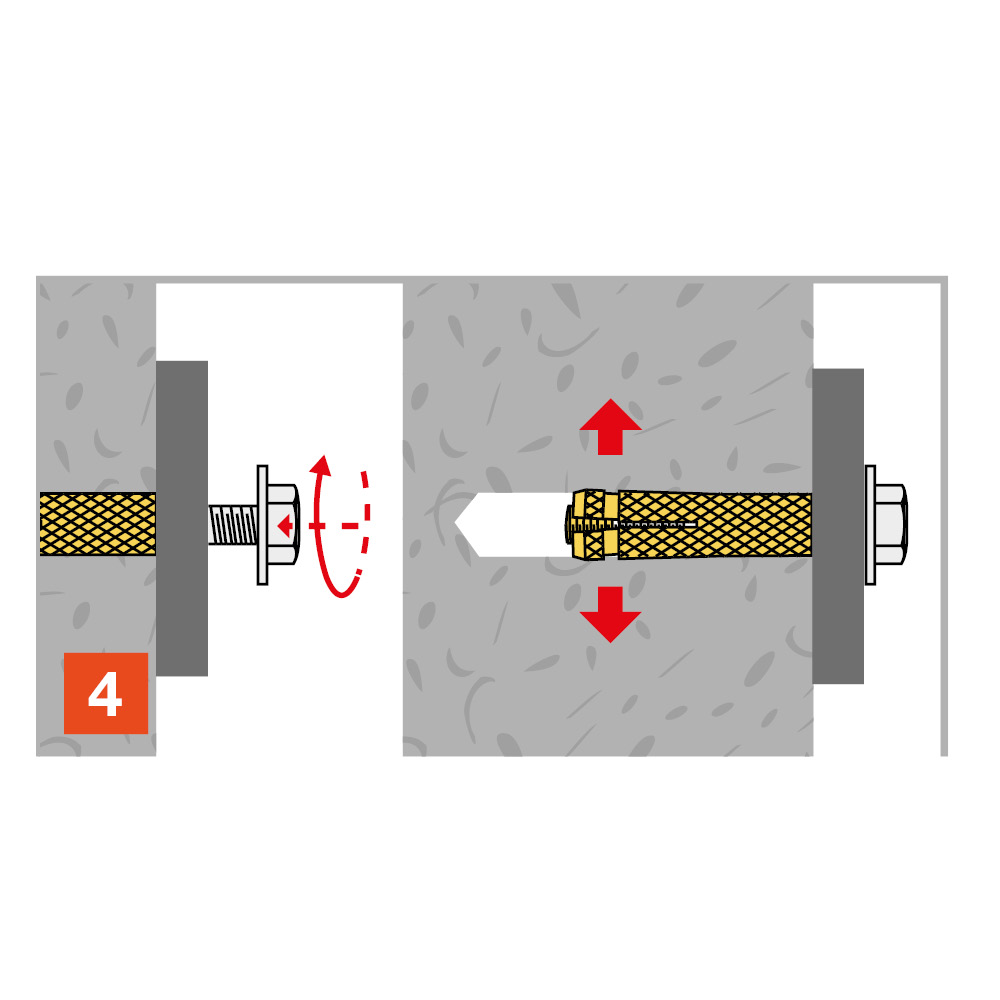

Asennus
Asennus
