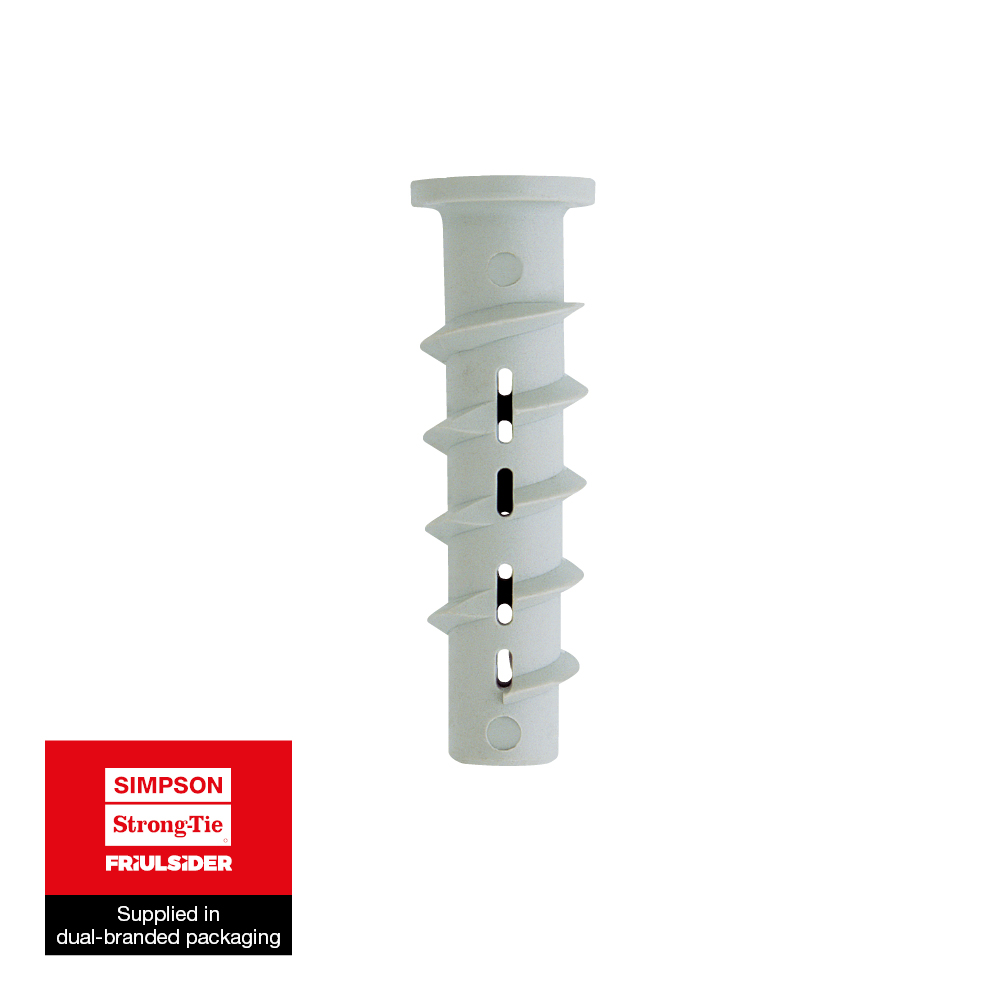

TML
Nail Plug - keltaiset sinkityt
TML concrete anchors Ø10 - Ø 14 mm are specially designed for fastening in aerated concrete. The anchor is placed after pre-drilling, whereby the external thread cuts positively into the building material and ensures a secure hold. The add-on parts can then be mounted using wood screws or metric screws.
Tuotteen yksityiskohdat
Kuvat

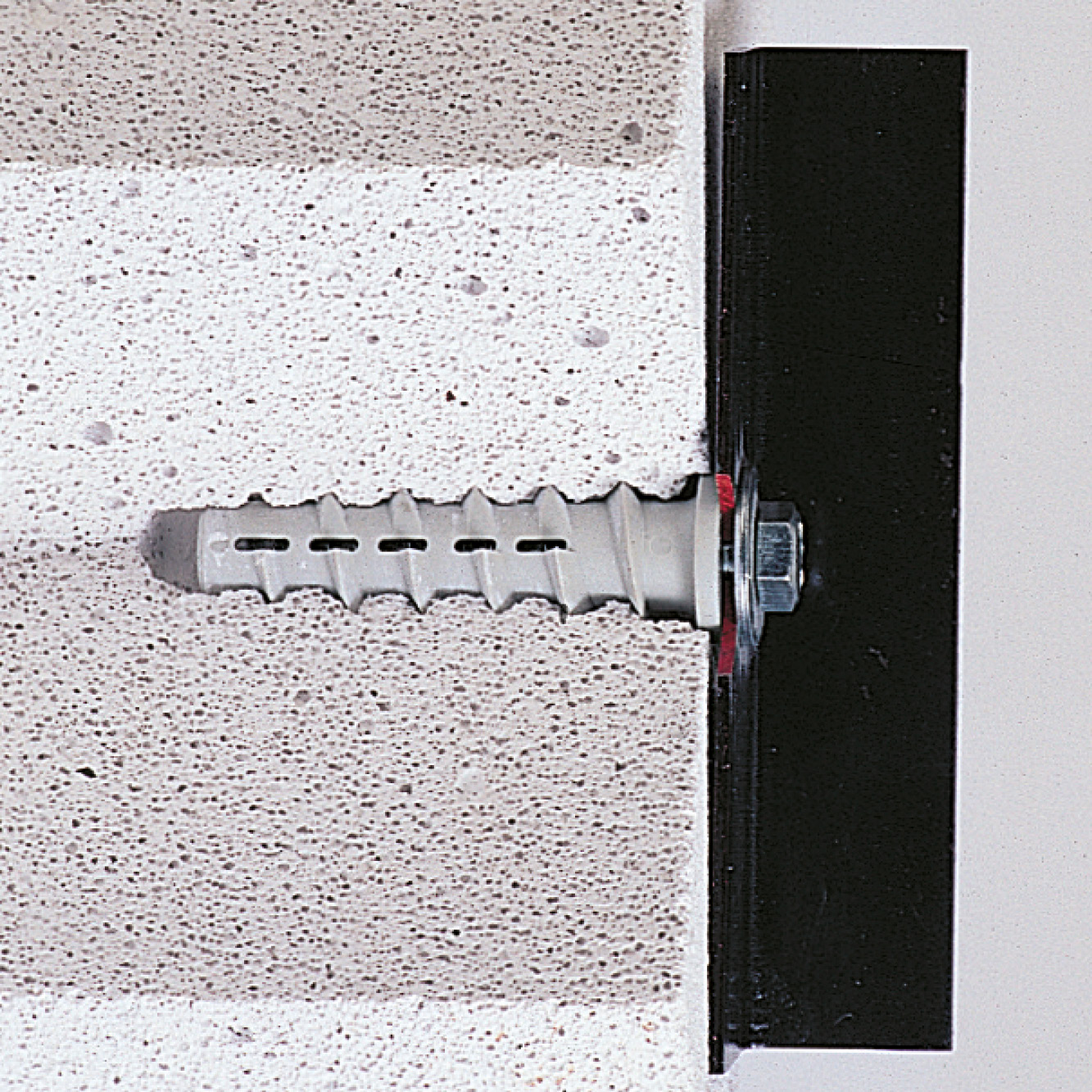

Sovellus
Tekniset tiedot
Dimensions
Mitat
| Viite | Nylon fixings dimensions | Nylon fixings Installation data | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tuot[mm] | Asennustiedot | ||||||||||||
| Tuotenumero | Ruuvin vähimmäishalkaisija [d][mm] | Suurin ruuvin halkaisija [d][mm] | Metrinen ruuvin halkaisija | Anchor length [Lu][mm] | Ava[SW] | Määrä / pakkaus[stk] | Määrä per ulkolaatikko | Paino[kg] | Reiän halkaisija x ankkurin pituus [dₒxL][mm] | Min. reiän syvyys [h₁][mm] | Nimellinen upotussyvyys [hₙₒₘ][mm] | Min. tukipaksuus [hₘᵢₙ][mm] | |
| 6260100605000 | TML | 5.5 | 6 | M6 | 40 | 6 | 25.0 | 250.0 | 0.005 | 10x50 | 60 | 50 | 75 |
| 6260100806000 | TML | 7 | 8 | M8 | 50 | 8 | 25.0 | 250.0 | 0.008 | 12x60 | 70 | 60 | 85 |
Screw Length: Lv = Lu + tfix

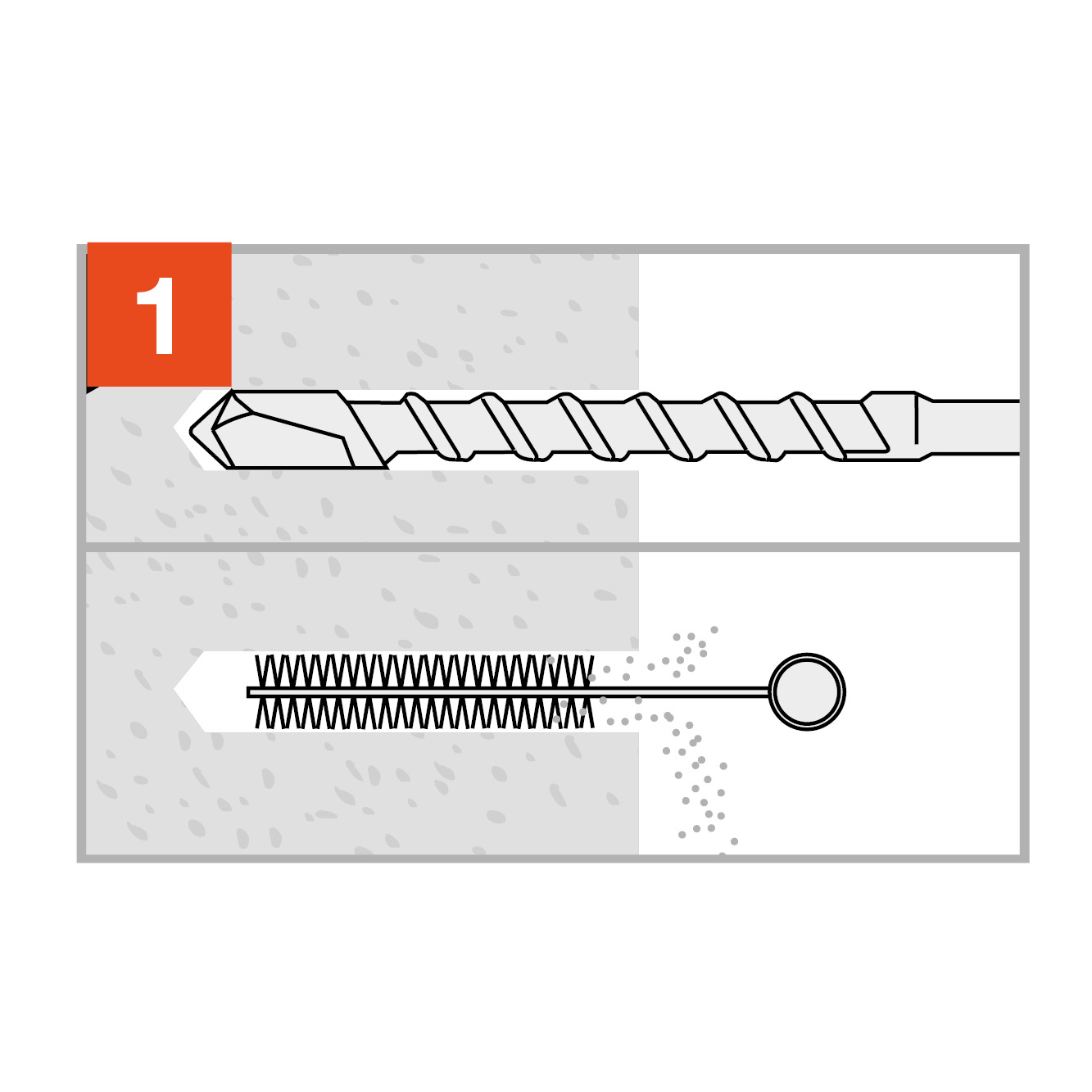

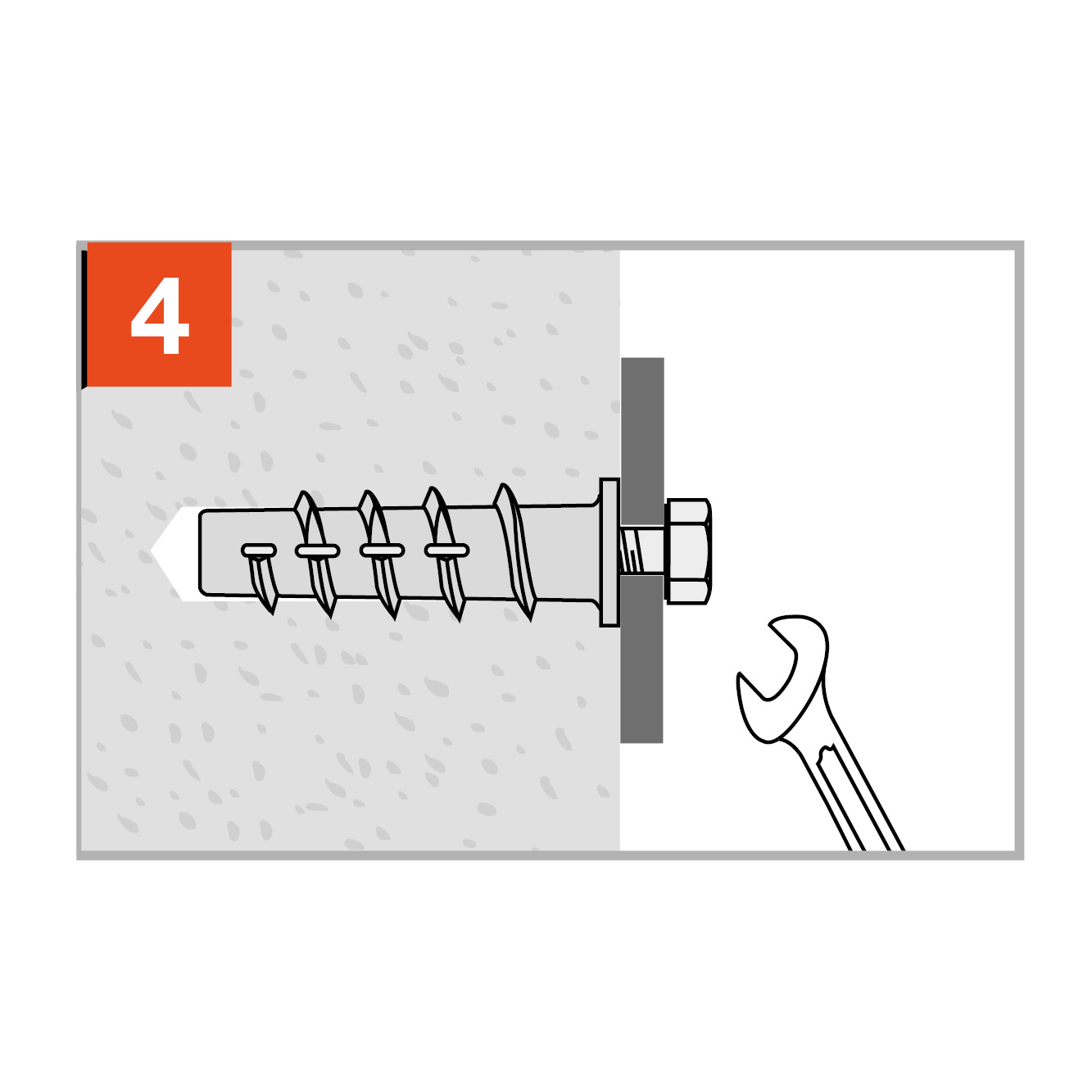

Asennus
Asennus
