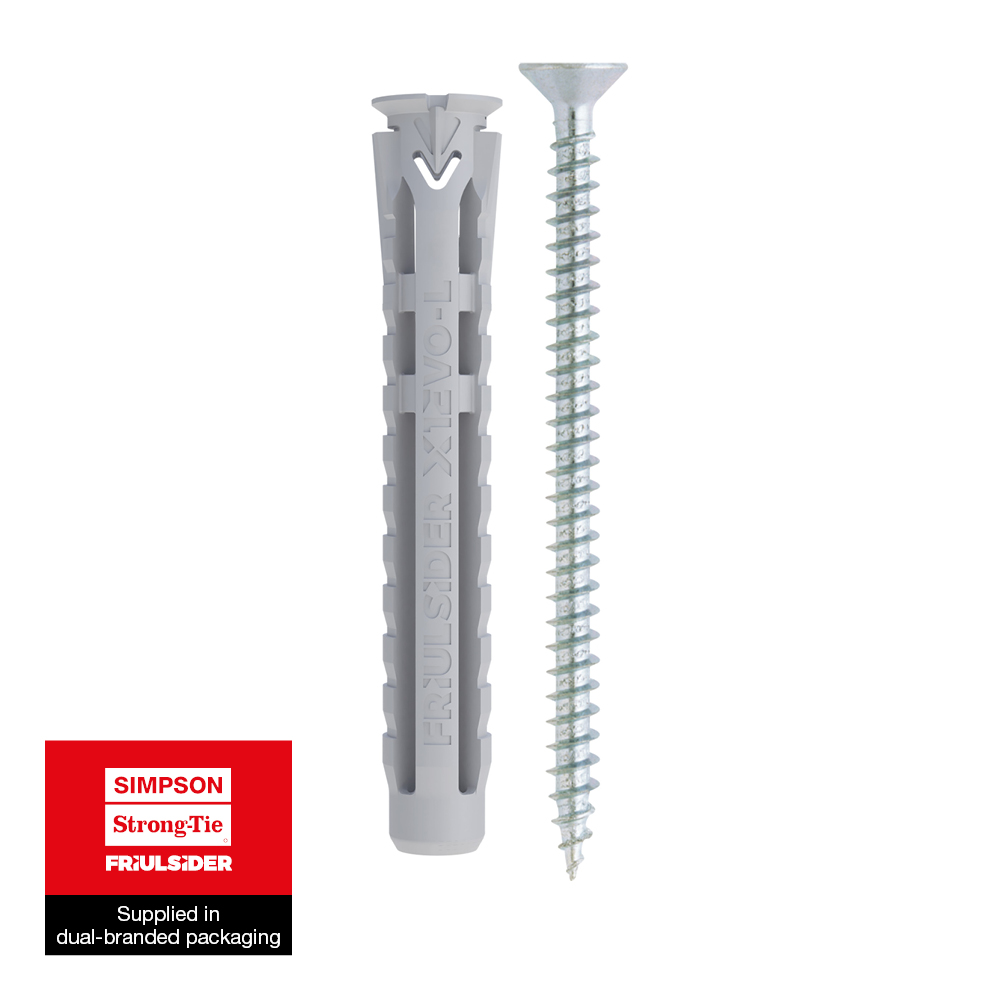

X1 evo-L
Neliosainen universaali nylonpistoke - pidennetty

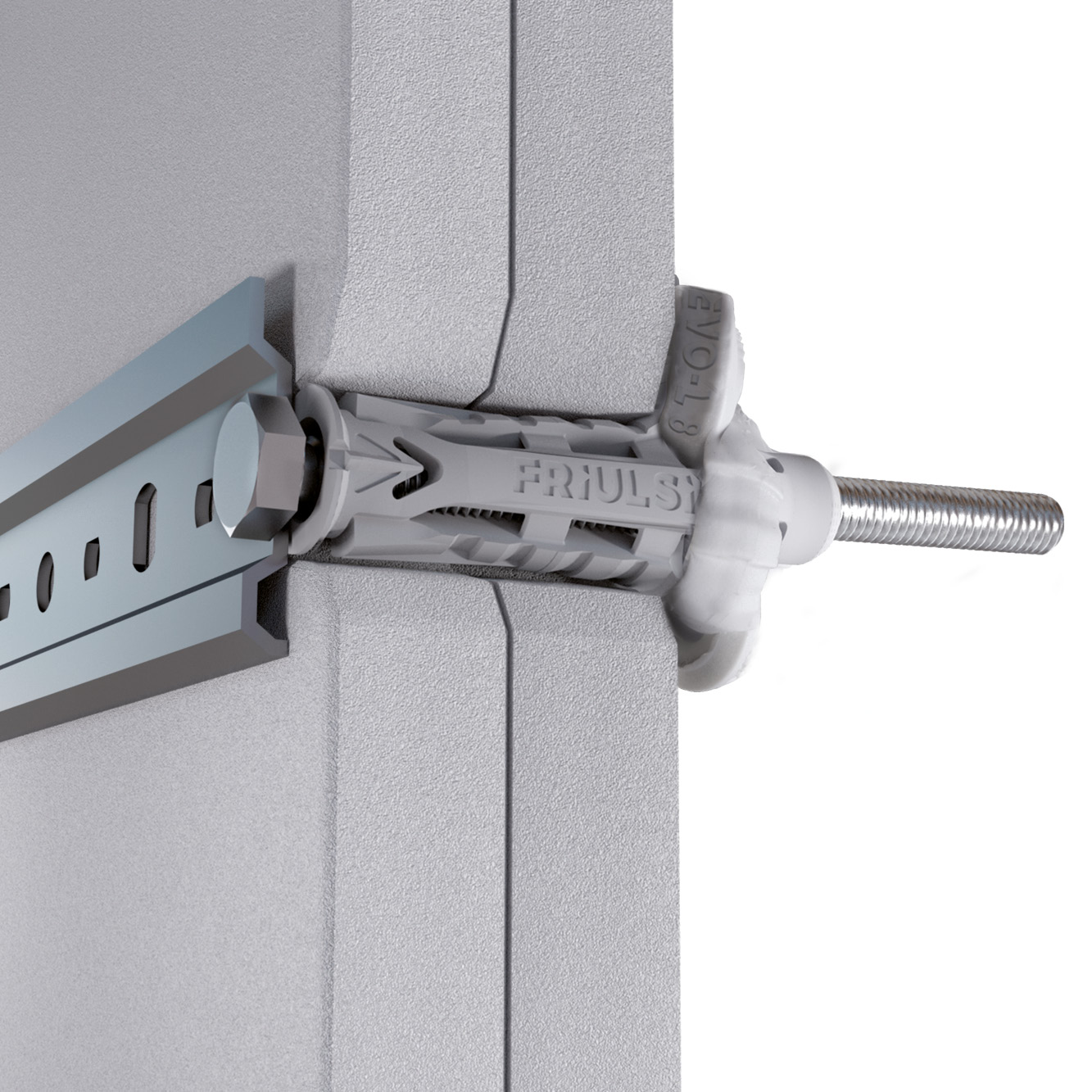

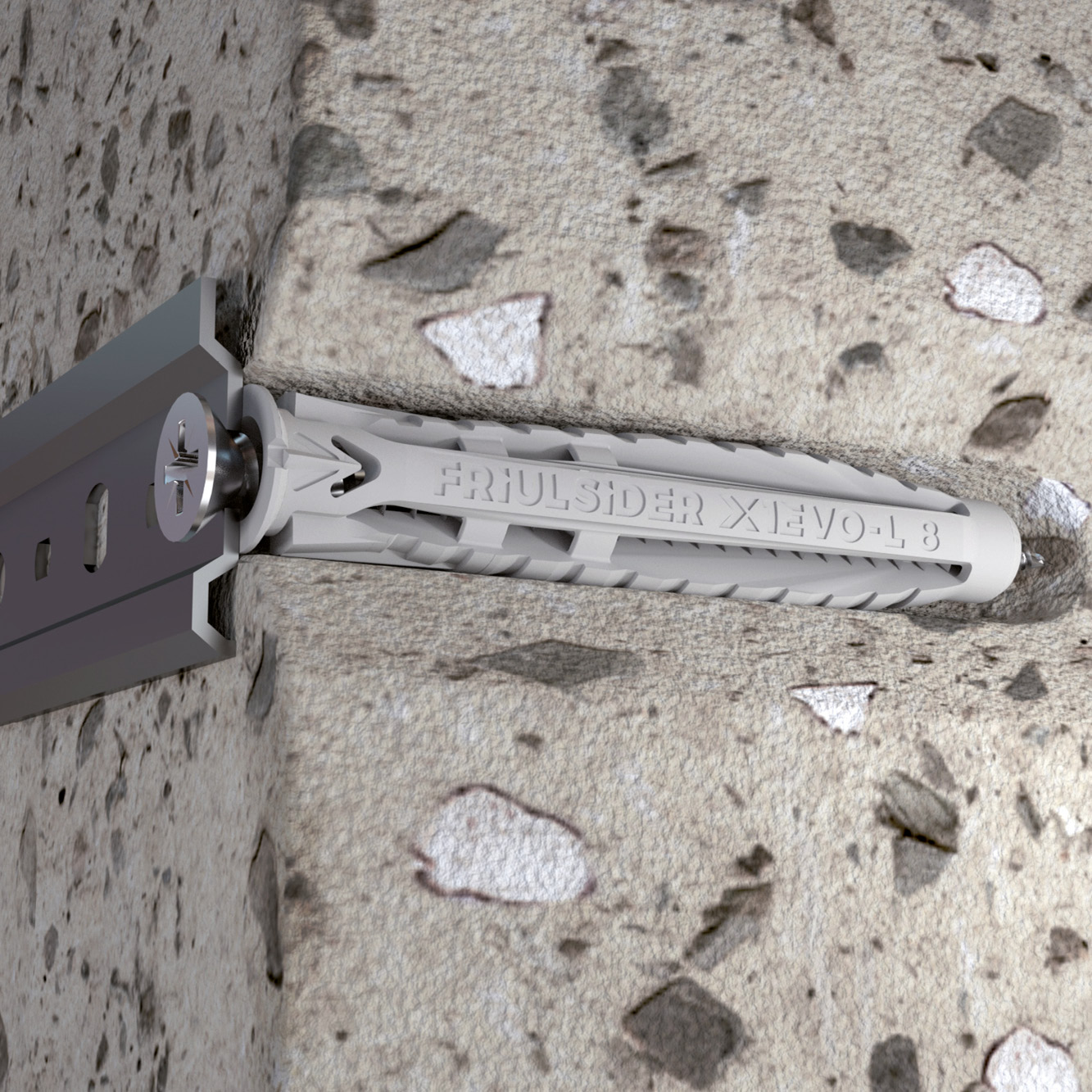

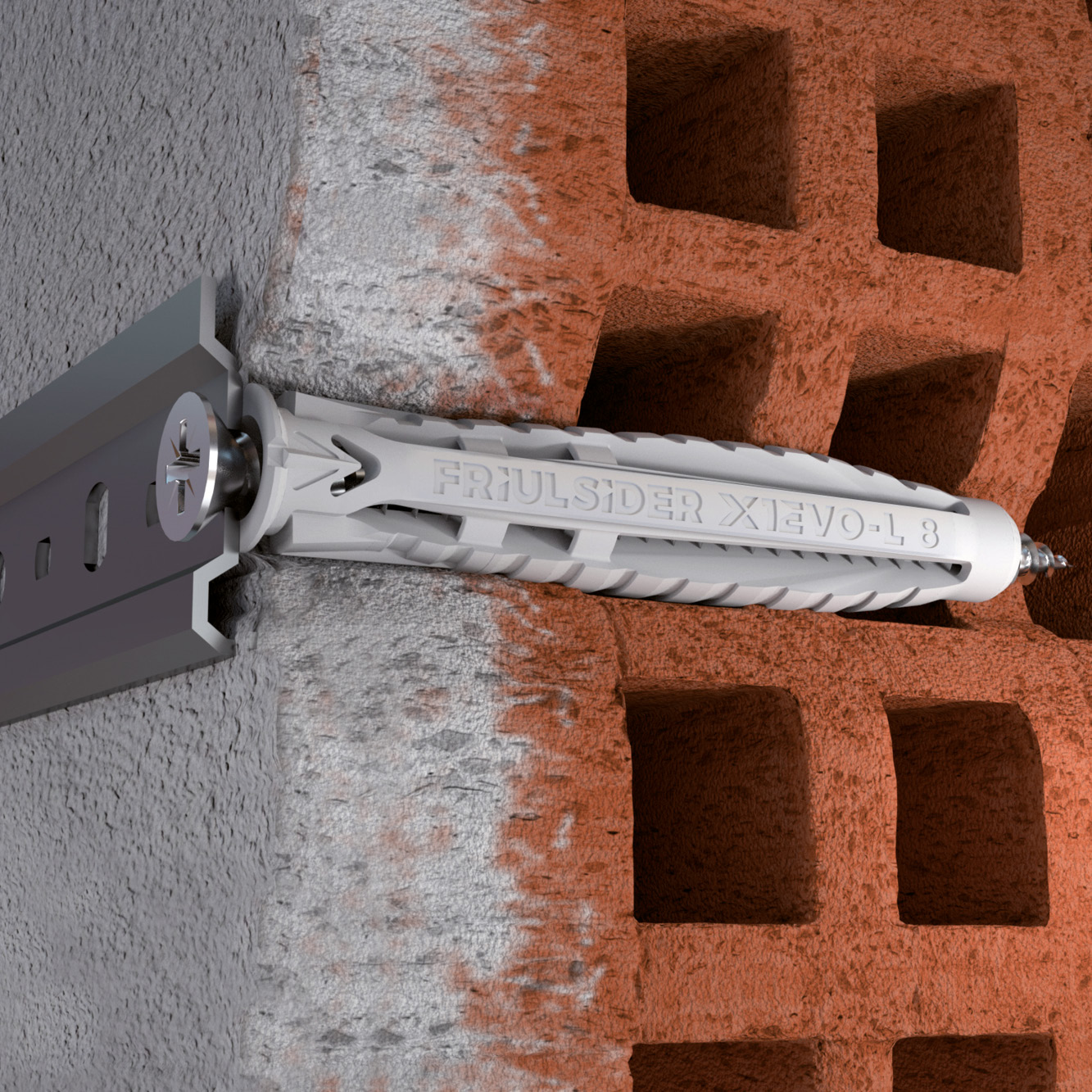

The X1 evo-L universal plug with increased lengths in the versions Ø5 to Ø14 mm is designed for fixings in solid, hollow and board building materials.
Uusi
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Tuotteen mitat Vain pistoke
Mitat
| Viite | Nylon fixings dimensions | Nylon fixings Installation data | ||||||
|---|---|---|---|---|---|---|---|---|
| Tuot[mm] | Asennustiedot | |||||||
| Tuotenumero | Ruuvin halkaisija (min/maks) | Määrä / pakkaus[stk] | Määrä per ulkolaatikko[mm] | Reiän halkaisija x ankkurin pituus [dₒxL][mm] | Reiän halkaisija [dₒ][mm] | Min. reikäsyvyys* [h₁][mm] | Nimellinen upotussyvyys* [hₙₒₘ][mm] | |
| 6007000605000 | X1 evo-L | Ø4 - Ø5 | 200 | 1600.0 | Ø6x50 | 6 | 60 | 50 |
| 6007000806000 | X1 evo-L | Ø4,5 - Ø6 | 100 | 800.0 | Ø8x60 | 8 | 70 | 60 |
| 6007001007000 | X1 evo-L | Ø6 - Ø8 | 50 | 400.0 | Ø10x70 | 10 | 80 | 70 |
* Values refer to installation on solid or part hollow base materials.
* Load values, please refer to the document in the download tab of the page.
* These values are for guidance only
Tuotteen mitat Pistoke ja lastulevyruuvi
Mitat
Taulukkoa "Tuotteen mitat Pistoke ja lastulevyruuvi" ei voida näyttää: viitteitä ei ole saatavilla.

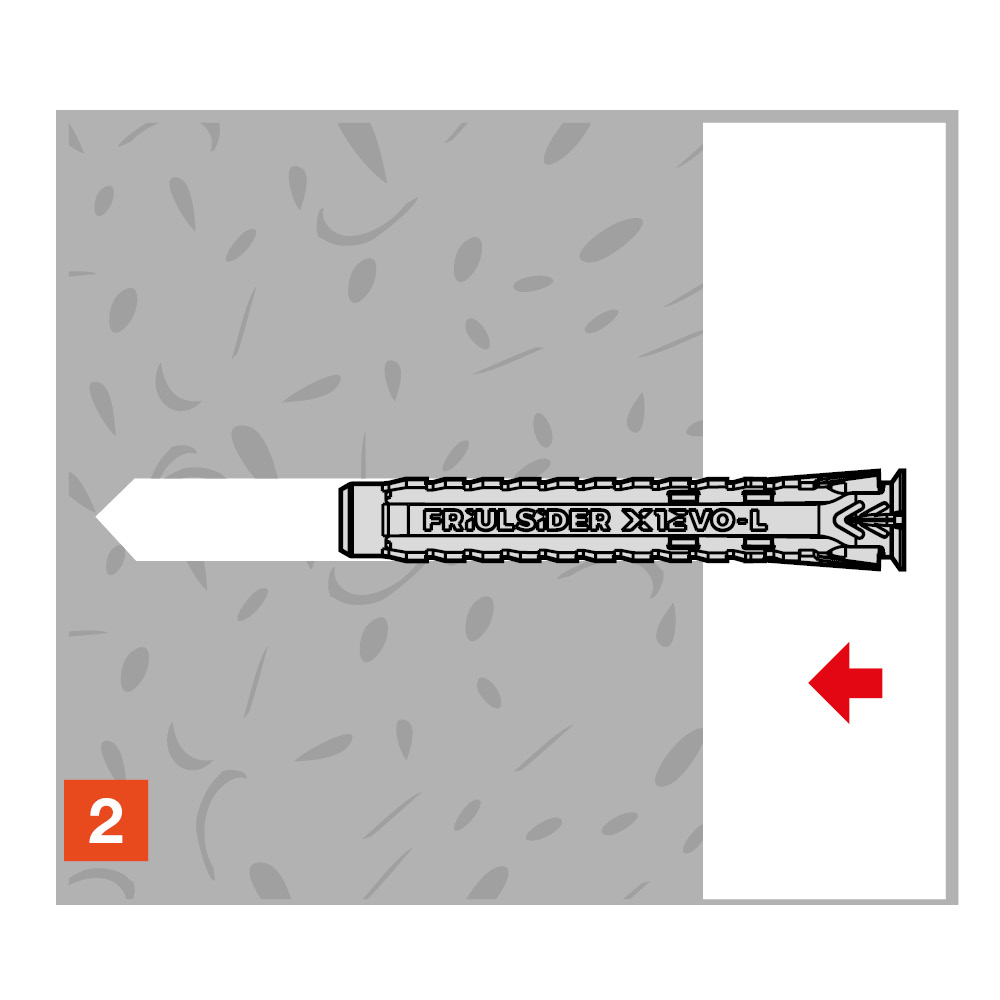

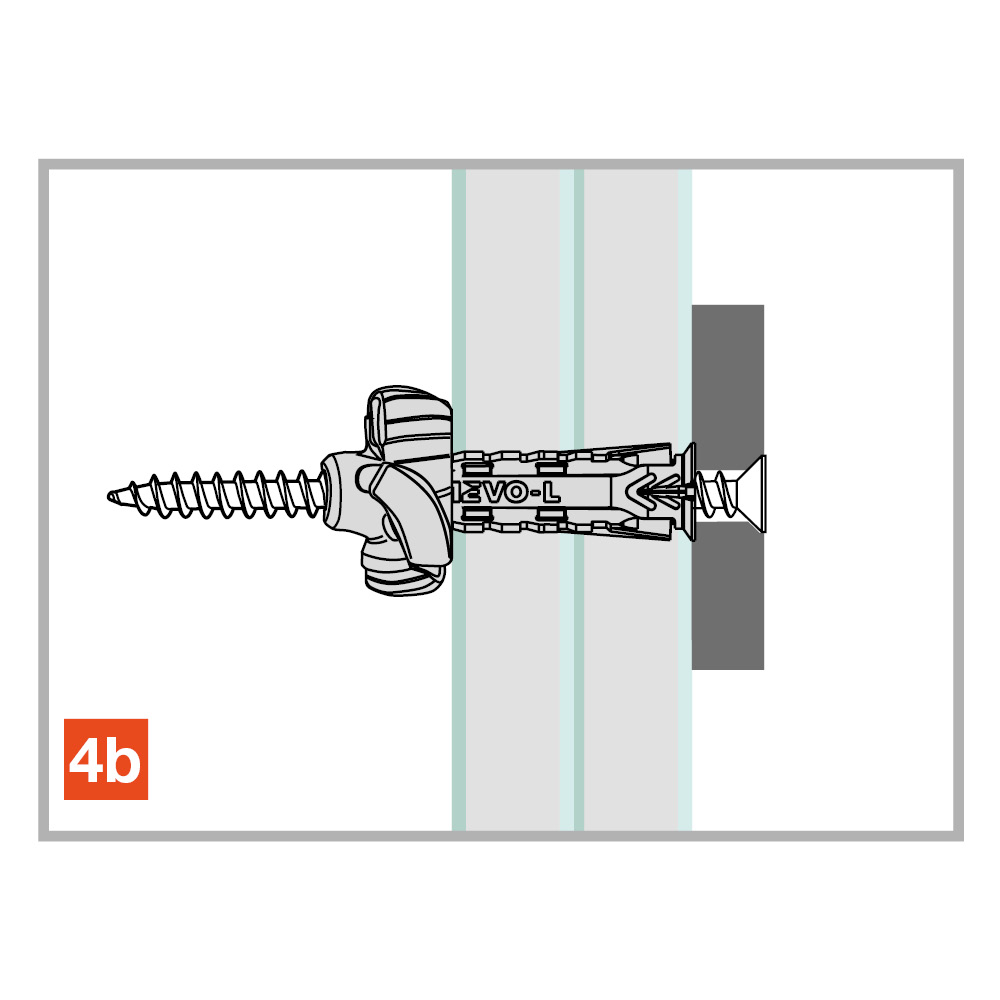

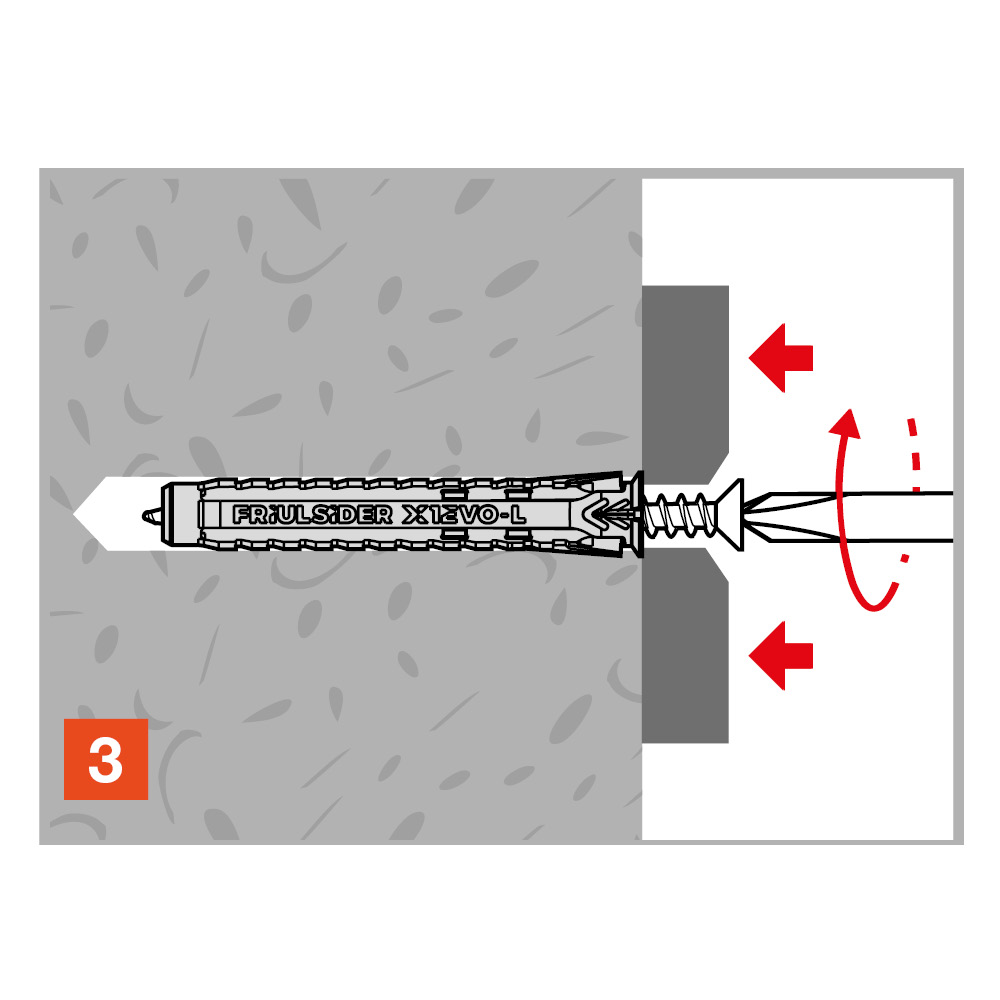

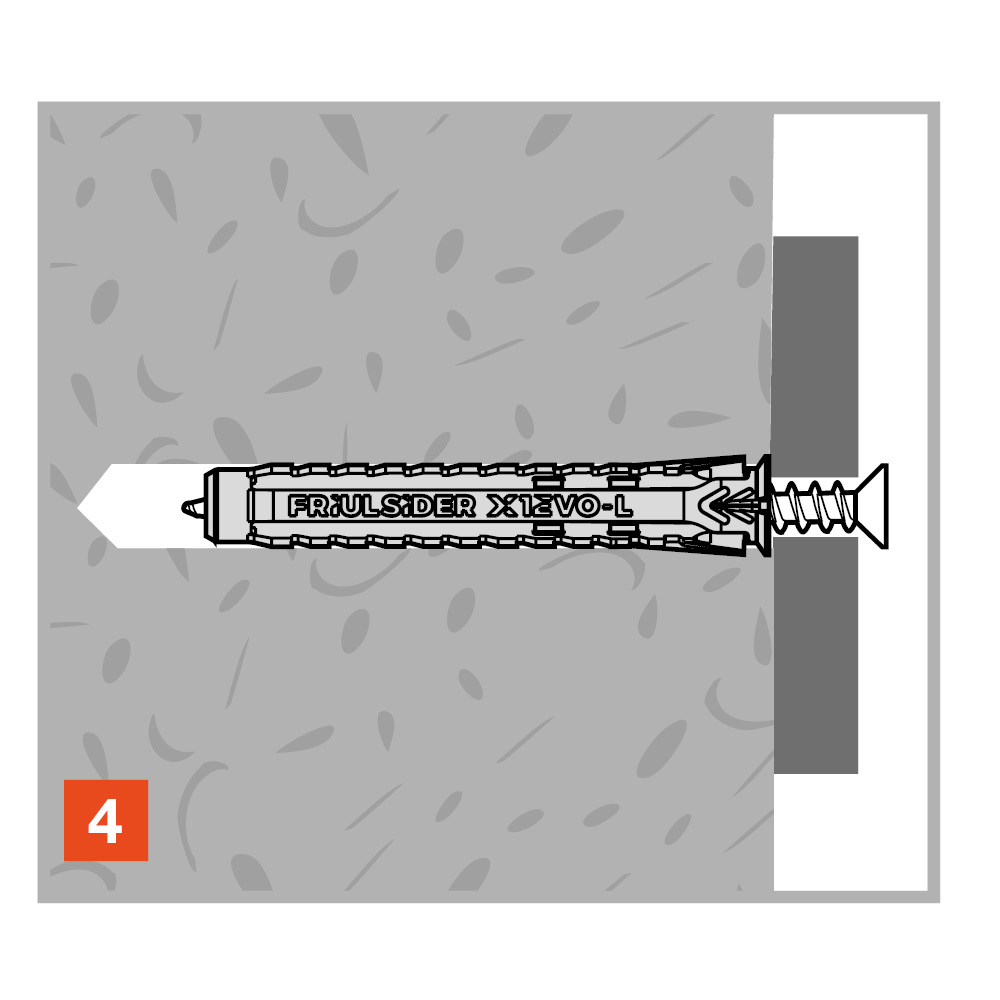

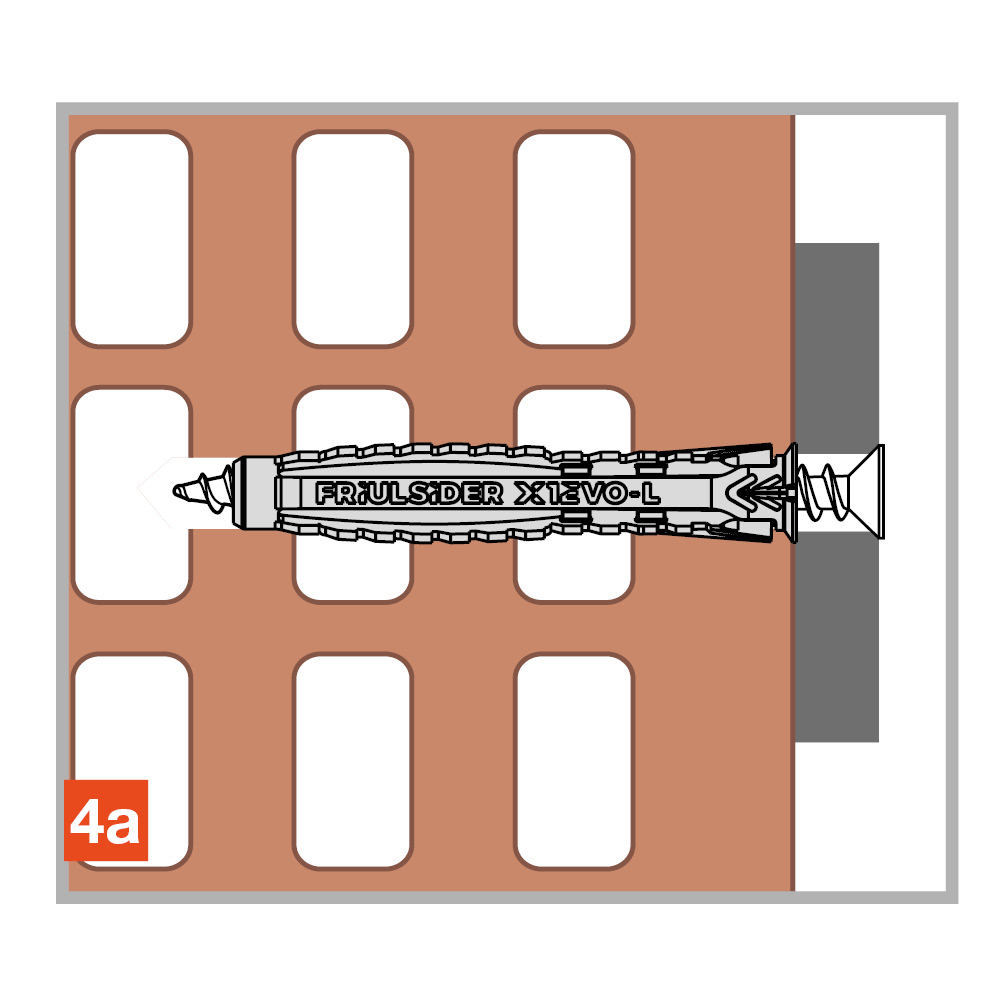

Asennus
Asennus
