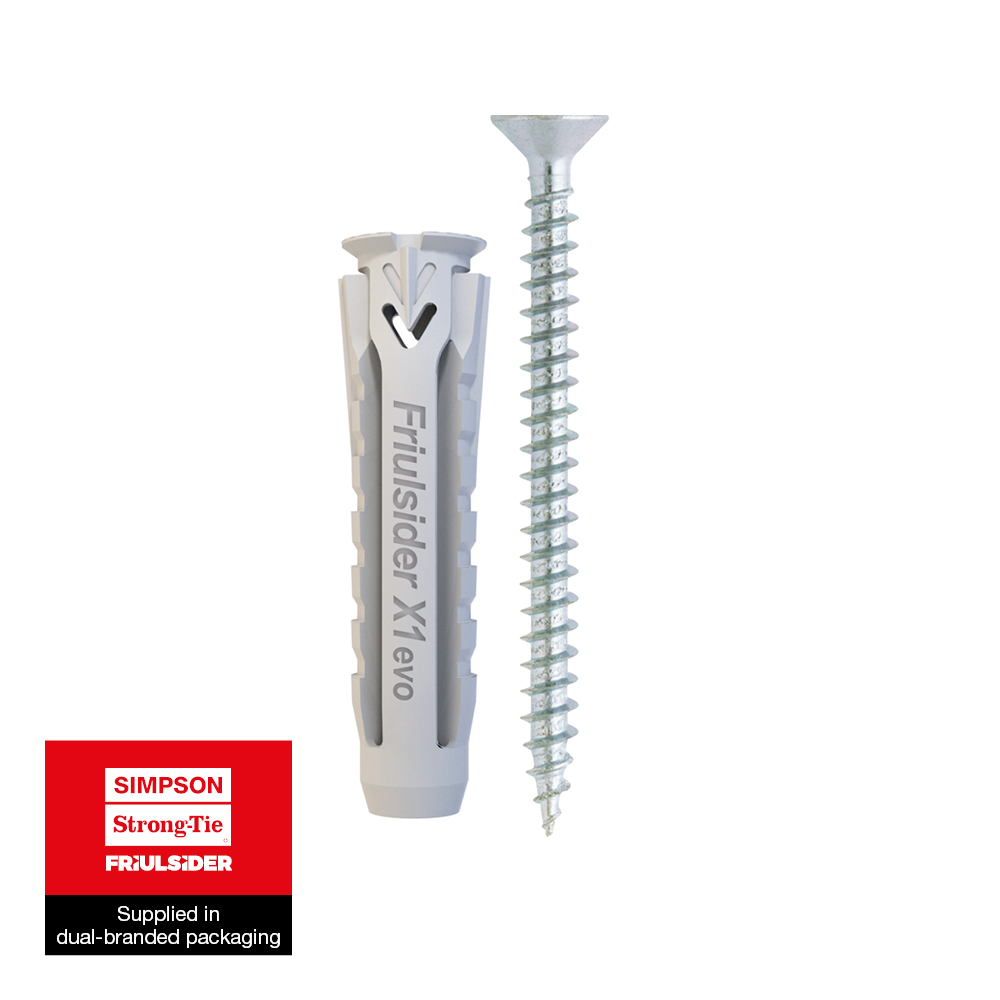

X1 evo

Neliosainen yleiskäyttöinen nylonpistoke - valkosinkitty

The X1 evo universal plug in the versions Ø5 to Ø14 mm is designed for fixings in solid, hollow and board building materials.

Tekniset tiedot

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

Tappi: nailon
Ruuvi: valkoinen sinkitty teräs

Benefits

Kokoontaitettava kehys läpivienti- tai esiasennettua kiinnitystä varten
Dynaaminen geometria, ihanteellinen kaakeloituihin seiniin
Maxi-dynaamiset pyörimisenestosiivet erilaista laajenemista varten

Sovellus

Applications

Jäähdytys-/lämmitysjärjestelmät
Sähkö-/hydrauliset asennukset
Valaistus

Suitable for

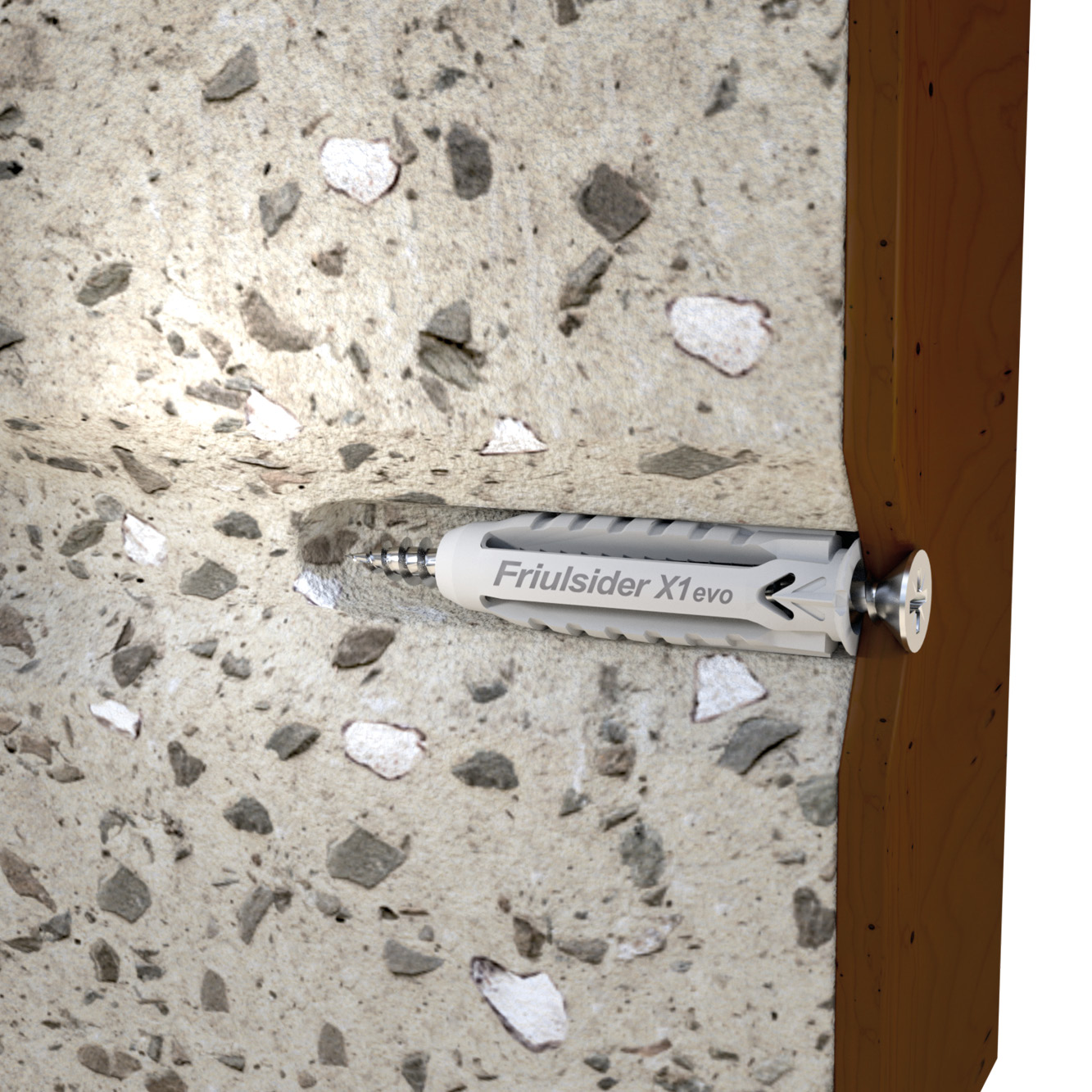

Halkeilematon betoni
Kiinteä tiili

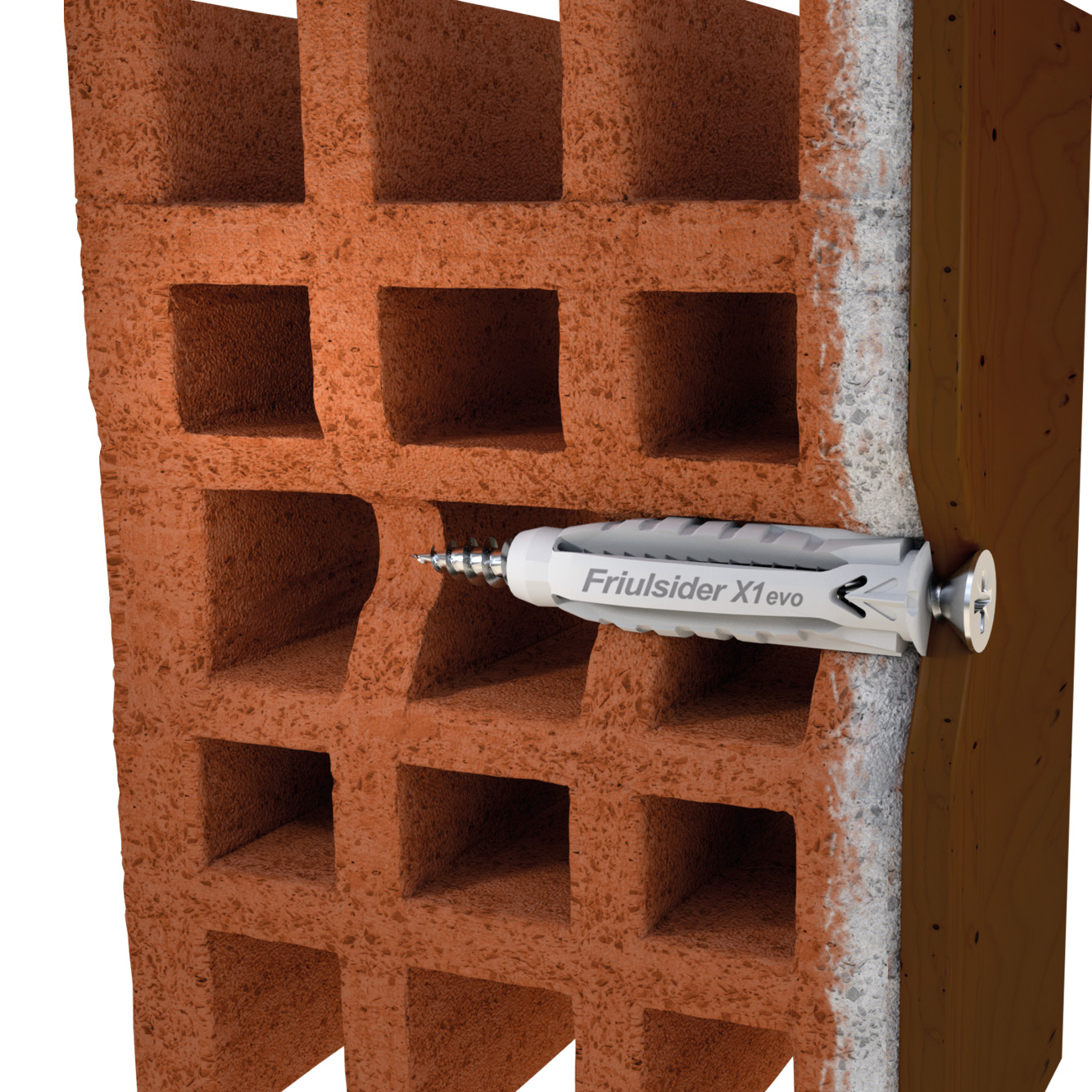

Hunajakennoinen tiili
Solumainen savitiili
Kevyt hunajakennoinen tiili
Ontto tiivis kiviaineslohko
Ontto kevyt kiviaineslohko
Vaahtobetoni

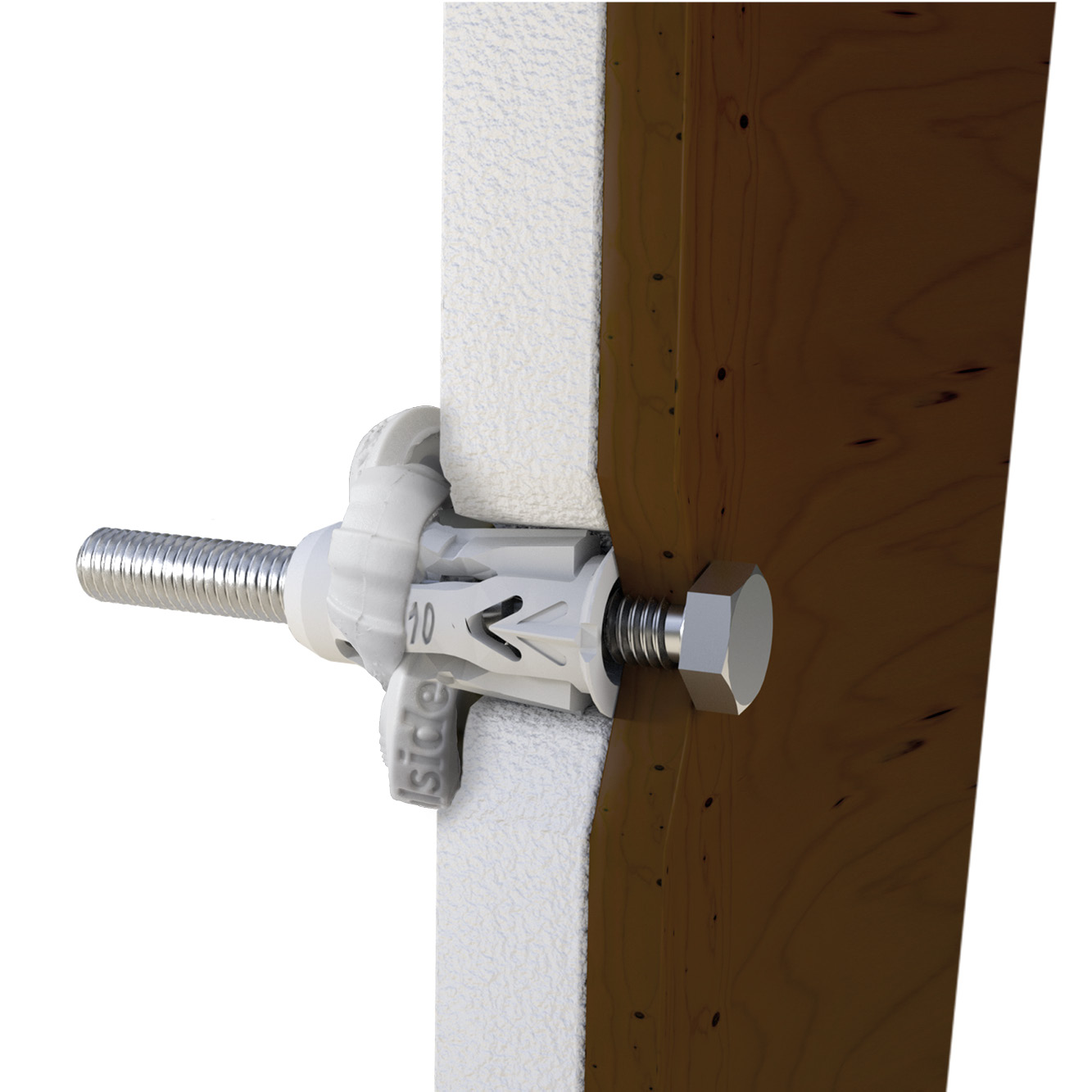

Kipsilevy
Kiinteä kivi

Tekniset tiedot

Mitat

Tuotteen mitat - Vain tulppa

Tuotenro	Tuotenumero	Reiän halkaisija x ankkurin pituus [d_oxL] [mm]	Ruuvin halkaisija (min/maks)	Reiän halkaisija [d_o] [mm]	Min. reikäsyvyys* [h₁] [mm]	Nimellinen upotussyvyys* [h_nom] [mm]	Määrä per ulkolaatikko
6007000502500	X1 evo	Ø5x25	-	5	35	25	3200
6007000603000		Ø6x30	Ø4 - Ø5	6	40	30	3200
6007000804000		Ø8x40	Ø4,5 - Ø6	8	50	40	1600
6007001005000		Ø10x50	Ø6 - Ø8	10	60	50	800
6007001206000		Ø12x60	Ø8 - Ø10	12	70	60	400
6007001407000		Ø14x70	-	14	80	70	160

^*Values refer to installation on solid or part hollow base materials.

^*Load values, please refer to the document in the download tab of the page.

^*These values are for guidance only

Tuotteen mitat - Tulppa lastulevyruuvilla

Table "Tuotteen mitat - Tulppa lastulevyruuvilla" cannot be displayed : no references available.

Tuotteen mitat - Leveä pyöristetty pää, lastulevyruuvi

Table "Tuotteen mitat - Leveä pyöristetty pää, lastulevyruuvi" cannot be displayed : no references available.

Tuotteen mitat - Kuusiokantapäinen puuruuvi

Table "Tuotteen mitat - Kuusiokantapäinen puuruuvi" cannot be displayed : no references available.

Tuotteen mitat - Kuusiokantaruuvit aluslevyllä

Table "Tuotteen mitat - Kuusiokantaruuvit aluslevyllä" cannot be displayed : no references available.

▲ Quantity and delivery terms to be agreed

Tuotteen mitat - Tappi lyhyellä koukulla

Table "Tuotteen mitat - Tappi lyhyellä koukulla" cannot be displayed : no references available.

Tuotteen mitat - Tappi keskikokoisella koukulla

Table "Tuotteen mitat - Tappi keskikokoisella koukulla" cannot be displayed : no references available.

Tuotteen mitat - Tulppa silmällä

Table "Tuotteen mitat - Tulppa silmällä" cannot be displayed : no references available.

Tuotteen mitat - Tulppa kuppikoukulla

Table "Tuotteen mitat - Tulppa kuppikoukulla" cannot be displayed : no references available.

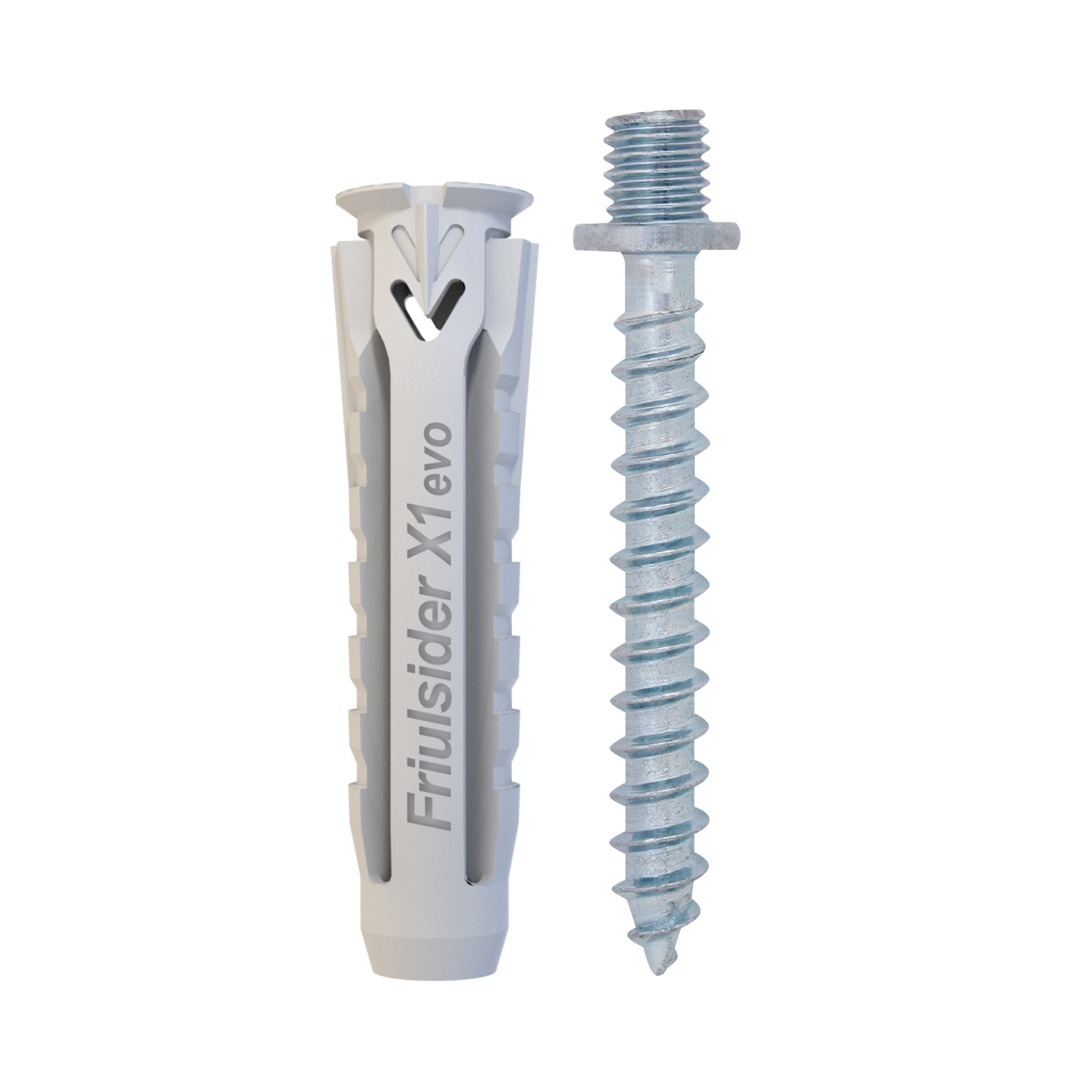

Tuotteen mitat - Tappi kaksoiskierteisellä ruuvilla

Table "Tuotteen mitat - Tappi kaksoiskierteisellä ruuvilla" cannot be displayed : no references available.

Tuotteen mitat - Tee-se-itse - Vain tulppa

Tuotenro	Tuotenumero	Reiän halkaisija x ankkurin pituus [d_oxL] [mm]	Kpl/blister	Pakkaus/Pkg.
60070005025F2	X1 evo	5x25	35	20
60070006030F2	X1 evo	6x30	30	20
60070008040F2	X1 evo	8x40	20	20
60070010050F2	X1 evo	10x50	10	20

Tuotteen mitat - Tee-se-itse - Lastulevyruuvi

Table "Tuotteen mitat - Tee-se-itse - Lastulevyruuvi" cannot be displayed : no references available.

Tuotteen mitat - Tee-se-itse - Puuruuvit, kuusiokanta

Table "Tuotteen mitat - Tee-se-itse - Puuruuvit, kuusiokanta" cannot be displayed : no references available.

Tuotteen mitat - Tee-se-itse - Tulppa lyhyellä koukulla

Table "Tuotteen mitat - Tee-se-itse - Tulppa lyhyellä koukulla" cannot be displayed : no references available.

Tuotteen mitat - Tee-se-itse - Tulppa keskikokoisella koukulla

Table "Tuotteen mitat - Tee-se-itse - Tulppa keskikokoisella koukulla" cannot be displayed : no references available.

Tuotteen mitat - Tee-se-itse - Tulppa silmällä

Table "Tuotteen mitat - Tee-se-itse - Tulppa silmällä" cannot be displayed : no references available.

Tuotteen mitat - Tee-se-itse - Tulppa kupukoukulla

Table "Tuotteen mitat - Tee-se-itse - Tulppa kupukoukulla" cannot be displayed : no references available.

Valitse yksi verkkosivustoistamme

Rakennuskiinnikkeiden

Ruuvit

Vasaranaula

Betonkiinnitys

Quik Drive

Runko- ja rullanaulaus

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Material

Benefits

Sovellus

Applications

Suitable for

Tekniset tiedot

Mitat

Tuotteen mitat - Vain tulppa

Tuotteen mitat - Tulppa lastulevyruuvilla

Tuotteen mitat - Leveä pyöristetty pää, lastulevyruuvi

Tuotteen mitat - Kuusiokantapäinen puuruuvi

Tuotteen mitat - Kuusiokantaruuvit aluslevyllä

Tuotteen mitat - Tappi lyhyellä koukulla

Tuotteen mitat - Tappi keskikokoisella koukulla

Tuotteen mitat - Tulppa silmällä

Tuotteen mitat - Tulppa kuppikoukulla

Tuotteen mitat - Tappi kaksoiskierteisellä ruuvilla

Tuotteen mitat - Tee-se-itse - Vain tulppa

Tuotteen mitat - Tee-se-itse - Lastulevyruuvi

Tuotteen mitat - Tee-se-itse - Puuruuvit, kuusiokanta

Tuotteen mitat - Tee-se-itse - Tulppa lyhyellä koukulla

Tuotteen mitat - Tee-se-itse - Tulppa keskikokoisella koukulla

Tuotteen mitat - Tee-se-itse - Tulppa silmällä

Tuotteen mitat - Tee-se-itse - Tulppa kupukoukulla

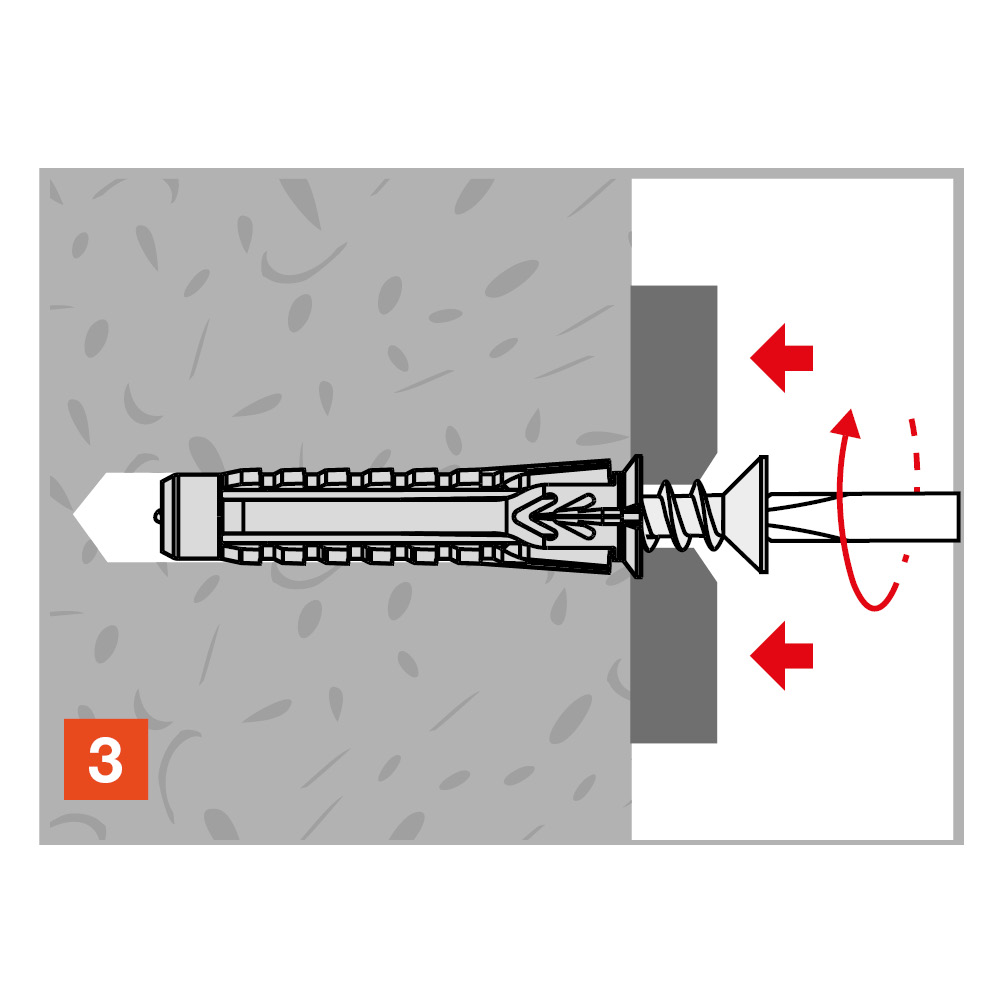

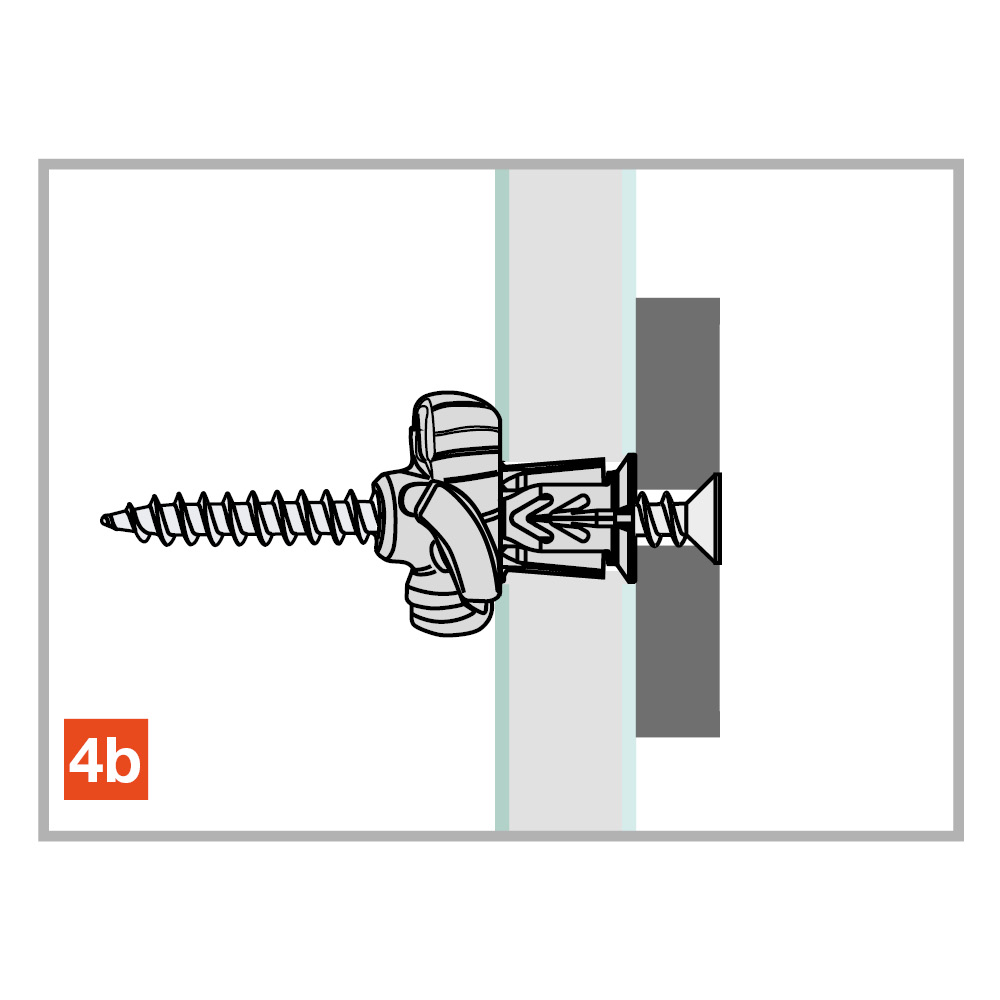

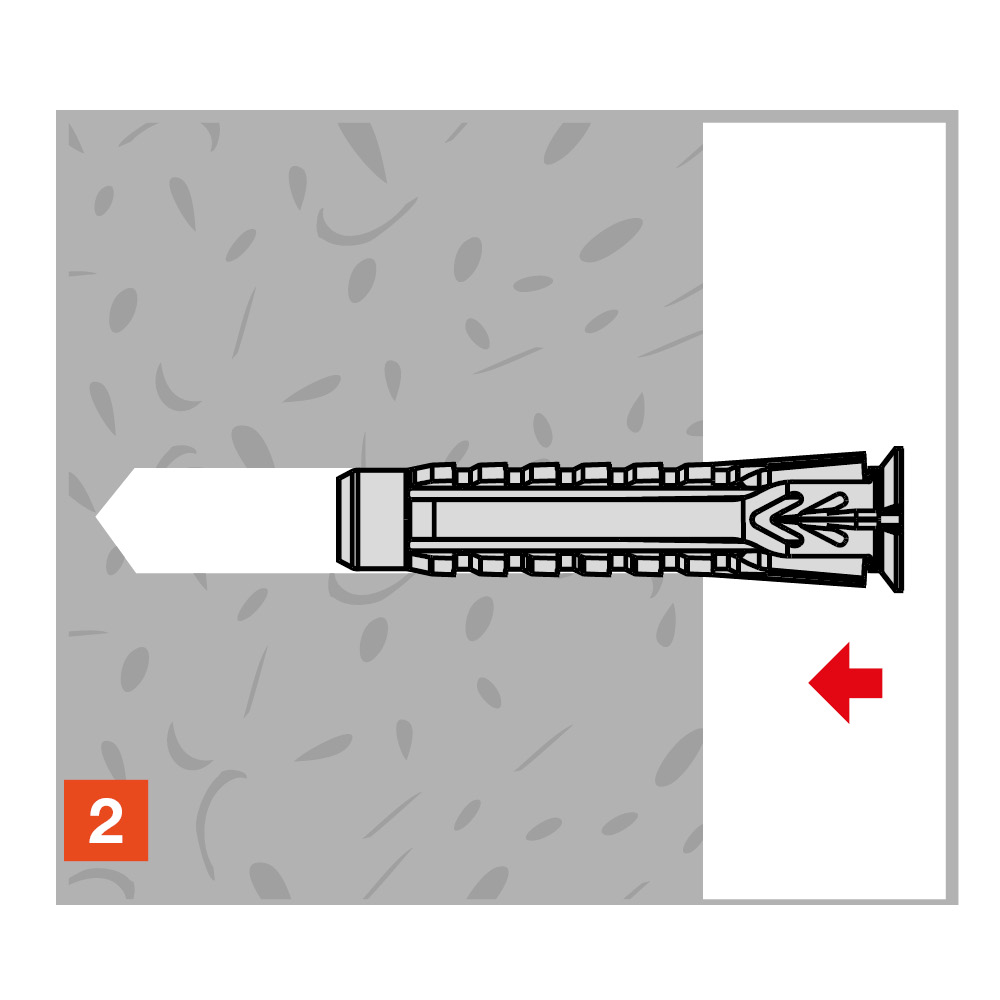

Asennus
