Päätuotelinjat

SFxx

Orsituki

SFN- ja SFM-orsitukia käytetään kannatinpalkkien kiinnitykseen kuvan osoittamissa tai vastaavantyyppisissä rakenteissa. Kiinnikkeitä on saatavana vasen- ja oikeakätisinä. Ne myydään ja niitä käytetään sarjoina. Kattokannatinta kohden käytetään aina yksi orsitukisarja. Jos liitoksessa käytetään vähemmän nauloja tai ruuveja kuin kiinnikkeessä on reikiä, naulat tai ruuvit sijoitetaan reikäriviin kiinnikkeen taivutuslinjan lähelle.

CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
Electrogalvanized steel Z275
Electrogalvanized steel Z275
EPD
EPD
Käyttöluokka 2
Käyttöluokka 2

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Teräs S250GD

Sovellus

Liitos

Puu-puuliitos

Käyttötarkoitus

  • Käytetään muun muassa kannatinpalkkien kiinnitykseen
  • Kattokannatinta kohden käytetään aina yksi orsitukisarja

Tekniset tiedot

Mitat

Mitat

ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät[mm]
Määrä per laatikkoA[mm]B[mm]C[mm]D[mm]E[mm]t[mm]Ø[mm]
SFN251771395353392.520 Ø5
SFM-B102601697373912.543 Ø5

Kestävyyden ominaisarvot

ViiteKestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys
Kestävyyden ominaisarvot[kN]Kestävyyden ominaisarvot, kaksi palkkiankkuria liitosta kohden[kN]
Naulojen määrä kiinnikettä kohdenR₁,ₖ
CNA4.0x35CNA4,0x40CNA 4,0x50CNA4,0x60
SFN1 + 10 + 925.227.633.335.5
SFM-B2 + 21 + 2058.863.674.879

Mitoitus:

Ehto:

\frac{F_{i,d}} {R_{i,d}}\le1

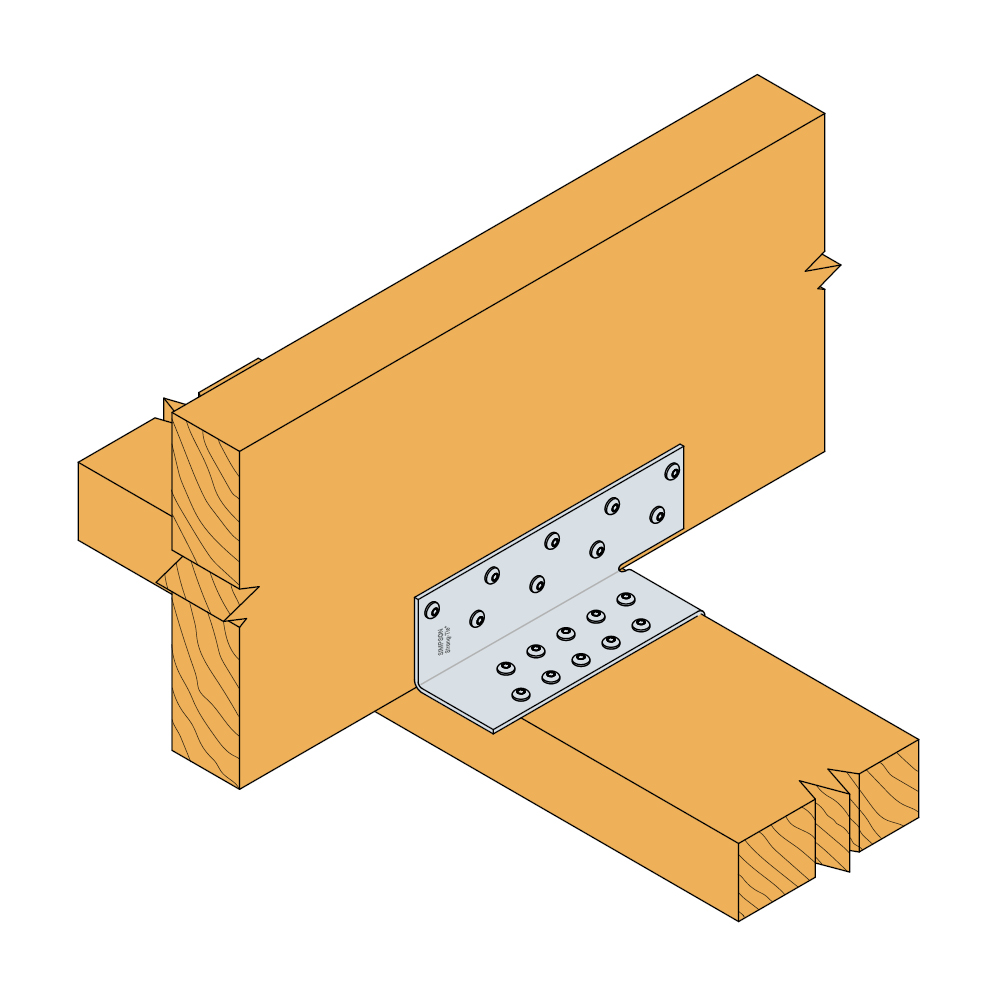

Asennus

Asennus

Kiinnittäminen

  • Kiinnittämisessä käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja

Sertifiointi

Suoritustasoilmoitus (DoP)

product.doc.history.show

Eurooppalainen tekninen arviointi (ETA)

product.doc.history.show

Environmental Product Declarations (EPD)

CAD- ja BIM-kirjasto

ZIP-paketit

Osta verkossa
