Päätykannake EL

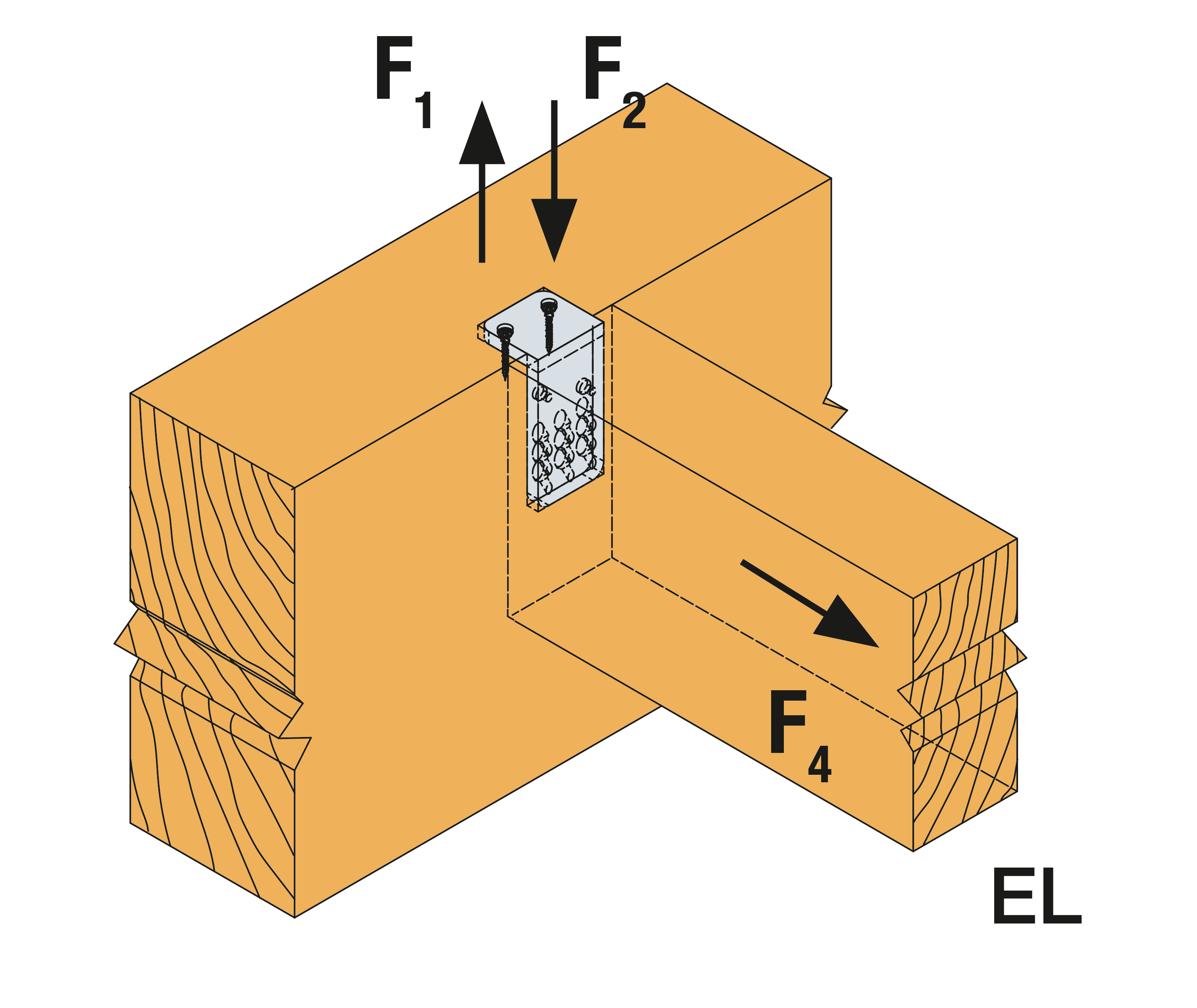

EL- ja EL-S-päätykannakkeita käytetään palkki-palkkiliitoksissa ja pilari-palkkiliitoksissa. Lisäksi EL-päätykannakkeita voidaan käyttää liitoksissa teräkseen ja betoniin. Liitoksen kaltevuus (α) voi olla enintään 90°. Vinoliitoksissa kulma (ß) voi olla 15–165° (ks.sivun 68 kuvat).

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Tulipalo

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Alumiini EN AW-6082T6, EN 755 mukaan

Hyödyt

Käytetään, kun kiinnike ja ankkurointi halutaan piiloon
Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja ota yhteyttä tekniseen tukeen

Sovellus

Liitos

Teräs
Betoni
Palkki palkkiin
Pilari palkkiin

Käyttökohteet

Käytetään kiinnitettäessä teräkseen tai betoniin

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Mitat
	Muu	Mitat, SB[mm]		Mitat ja ominaisarvot[mm]				Reiät HB[mm]	Reiät, SB[mm]
	Paino[kg]	Leveys	Korkeus[mm]	A[mm]	B[mm]	C[mm]	t₁[mm]	Pyöreä	Pyöreä
	Paino[kg]	Minimi[mm]	Minimi[mm]	A[mm]	B[mm]	C[mm]	t₁[mm]	Ø5.4	Ø5.4
EL30-B	0.12	30	160	120	55	30	10	1	3
EL40-B	0.16	50	160	120	55	40	10	1	6
EL60-B	0.24	70	160	120	55	60	10	2	9
EL80-B	0.32	90	160	120	55	80	10	3	12
EL100-B	0.41	110	160	120	55	100	10	4	15

HB = primääripalkki, SB = sekundääripalkki

Kestävyyden ominaisarvot

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys[kN]
	Liitoskiinnikkeet			Kestävyyden ominaisarvot[kN]
	Primääripalkki		SB	R1,k (2)
	Määrä	Tyyppi	Määrä	TTUFS5,0x70	TTUFS5,0x100	CSFT5,0x70
EL30-B	1.0	5.0xl	3.0	4.6	6.8	7.6
EL40-B	1.0	5.0xl	6.0	8.5	9.9	9.9
EL60-B	2.0	5.0xl	9.0	12.3	13.6	13.6
EL80-B	3.0	5.0xl	12.0	15.9	17	17
EL100-B	4.0	5.0xl	15.0	19.4	20.4	20.4

EL-päätykannake voi ottaa vastaan sekundääripalkin suuntaisia voimia:

$R_{2,k} = {min} \left( n_H x R_lat.d ; 0,3 xF_1,d \right)$

F_1,d = sekundääripalkin poikittaissuuntaisen kuormituksen mitoitusarvo

Ehto:

$\frac{F_{i,d}} {R_{i,d}}\le1$

Asennus

Kiinnittäminen

EL-päätykannakkeen kiinnittämisessä käytetään 60–120 mm pitkiä täyskierteisiä puuruuveja. Ruuveista osa ruuvataan päätyyn vaakasuorassa ja osa 45 asteen kulmassa
Kiinnitettäessä EL-kiinnike pääpalkkiin tai pilariin käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
