Päätykannake EL-S

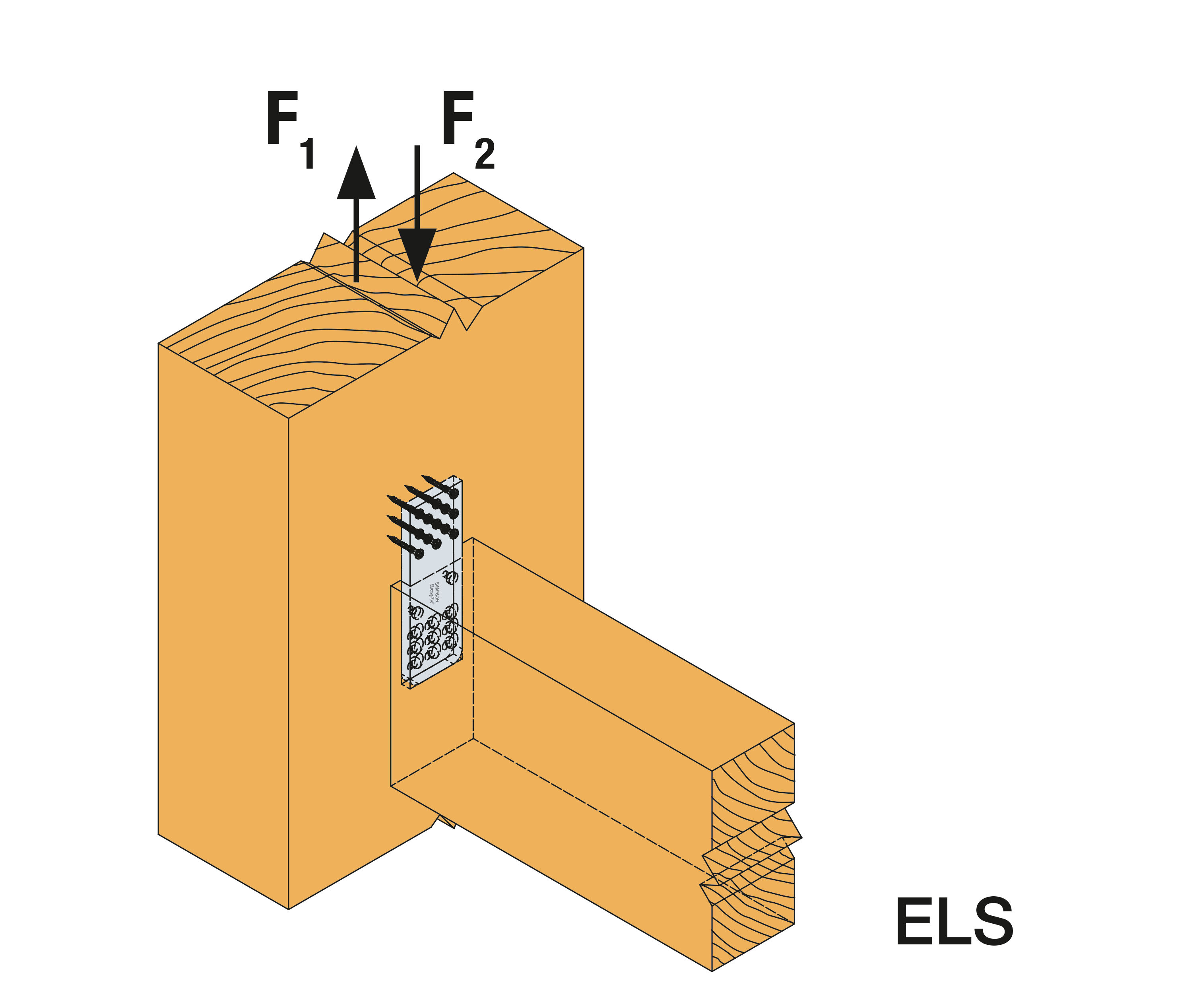

EL- ja ELS-päätykannakkeita käytetään palkki-palkkiliitoksissa ja pilari-palkkiliitoksissa. Lisäksi EL-päätykannakkeita voidaan käyttää liitoksissa teräkseen ja betoniin. Liitoksen kaltevuus (α) voi olla enintään 90°. Vinoliitoksissa kulma (ß) voi olla 15–165°.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Aluminium

Käyttöluokka 2

Tulipalo

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Alumiini EN
AW-6082T6

Hyödyt

Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja ota yhteyttä tekniseen tukeen

Sovellus

Liitos

Palkki palkkiin
Pilari palkkiin

Käyttötarkoitus

Käytetään puurakenteiden piiloliitoksiin primääripalkin ja vaihtopalkin tai pilarin ja vaihtopalkin välillä

Tekniset tiedot

Mitat

Viite	Mitat
	Muu		Mitat, SB[mm]		Mitat ja ominaisarvot[mm]			Reiät HB[mm]	Reiät, SB[mm]
	Määrä laatikossa	Paino[kg]	Leveys	Korkeus[mm]	A[mm]	B[mm]	t₁[mm]	Pyöreä	Pyöreä
	Määrä laatikossa	Paino[kg]	Minimi[mm]	Minimi[mm]	A[mm]	B[mm]	t₁[mm]	Ø5	Ø5.4
ELS40-B	25.0	0.17	50	160	178	40	10	8	6
ELS60-B	25.0	0.26	70	160	178	60	10	13	9
ELS80-B	25.0	0.35	90	160	178	80	10	18	12
ELS100-B	25.0	0.43	110	160	178	100	10	23	15

Kestävyyden ominaisarvot

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys[kN]
	Liitoskiinnikkeet			Kestävyyden ominaisarvot[kN]
	Primääripalkki		SB	R1,k (2)
	Määrä	Tyyppi	Määrä	TTUFS5,0x70	TTUFS5,0x100	CSFT5,0x70
ELS40-B	8.0	CNA4,0x40	6.0	8.5	12.8	17.1
ELS60-B	13.0	CNA4,0x40	9.0	12.3	18.4	24.8
ELS80-B	18.0	CNA4,0x40	12.0	15.9	23.8	32
ELS100-B	23.0	CNA4,0x40	15.0	19.4	29.1	39.3
