PFU

Palkkiankkuri

PFU-palkkiankkureita käytetään palkki-palkkiliitosten ankkuroinnissa. Niiden avulla voidaan siirtää vaakasuuntaisia kuormituksia. Kiinnikkeeseen merkitty keskilinja varmistaa sen asentamisen oikein paikalleen. Kuormituksesta riippuen käytetään kahta tai neljää kiinnikettä liitosta kohden. Kun käytetään kahta kiinnikettä, ne asennetaan ristikkäin, vastakkaisille puolille palkkeja.

Tekniset tiedot
CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
EPD
EPD
Electrogalvanized steel Z275
Electrogalvanized steel Z275
Käyttöluokka 2
Käyttöluokka 2

Tuotteen yksityiskohdat

Kuvat


Ominaisuudet

Materiaali

PFU170:

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

PFU210 ja PFU250:

  • Teräslaatu:
    Kuumasinkitty teräs S350GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Asennuksen helpottamiseksi kiinnikkeen yhdessä siivekkeessä on tappi, jotta kiinnike on mahdollista kiinnittää väliaikaisesti yhdellä vasaran lyönnillä
  • Kiinnikkeeseen on merkitty keskilinja, ja kun kiinnikettä asennetaan, tulee merkin olla kahden puuosan liitoskohdassa

Sovellus

Liitos

  • Palkki palkkiin

Käyttökohteet

  • Käytetään yksinkertaisille puurakenteille liitettäessä risteäviä palkkeja toisiinsa

Tekniset tiedot

Mitat

Mitat

Mitat
Mitat
ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät[mm]
Määrä per laatikkoPaino[kg]A[mm]B[mm]t[mm]Ø[mm]Määrä
PFU1701000.07617030253 + 3
PFU2101000.09421030254 + 4
PFU2501000.1125030255 + 5

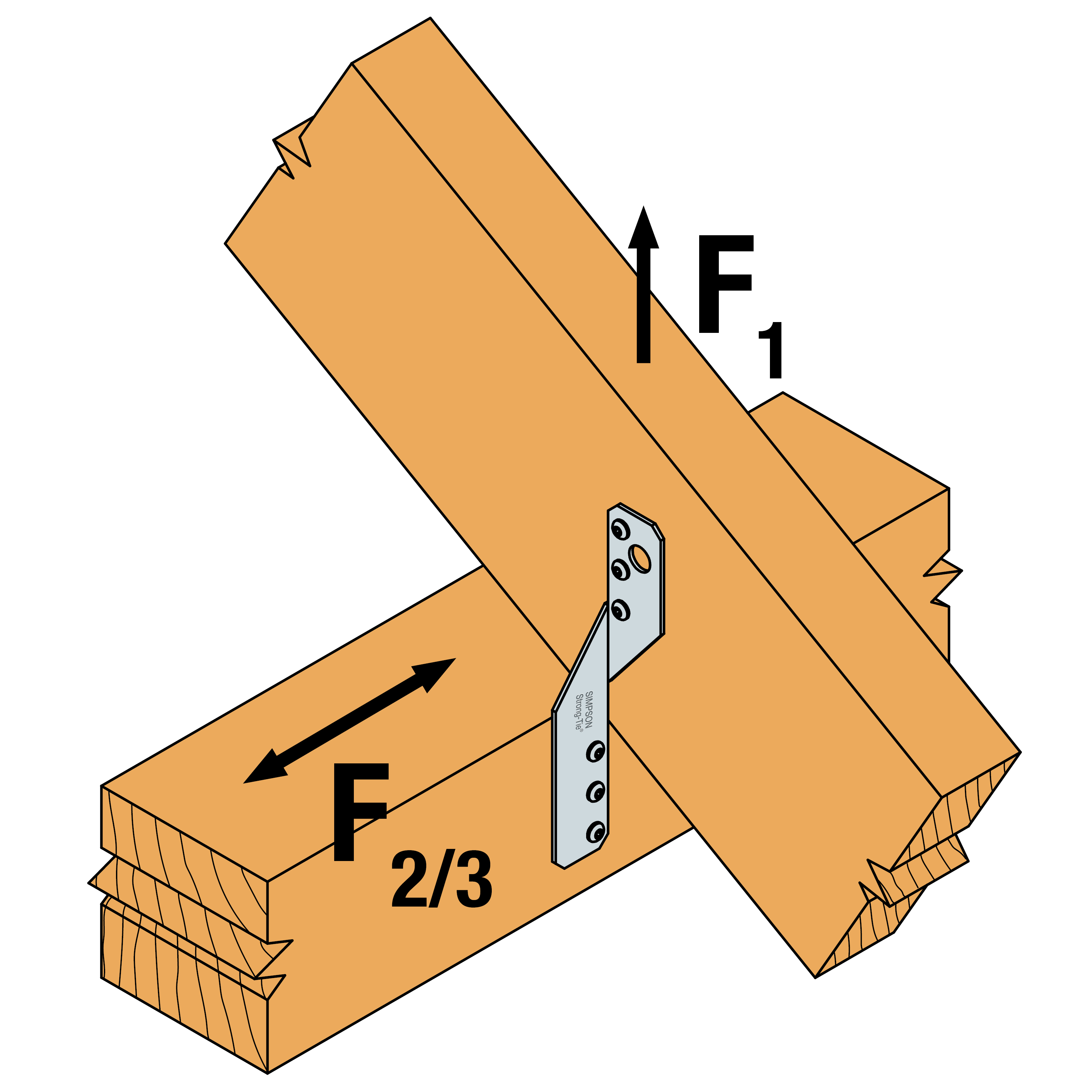

Kestävyyden ominaisarvot

ViiteKestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys
Kestävyyden ominaisarvot, kaksi palkkiankkuria liitosta kohden[kN]
CNA 4,0x40 [2 naulaa siivekettä kohden]CNA 4,0x40 [3 naulaa siivekettä kohden]CNA 4,0x40 [4 naulaa siivekettä kohden]CNA 4,0x40
[5 naulaa siivekettä kohden]
R₁,ₖ [min]R₂,ₖ = R₃,ₖ [min]R₁,ₖ [min]R₂,ₖ = R₃,ₖ [min]R₁,ₖ [min]R₂,ₖ = R₃,ₖ [min]R₁,ₖ [min]R₂,ₖ = R₃,ₖ [min]
PFU1705.5; 10.4/kmod0.8;9.5; 10.4/kmod2----
PFU210--9.6; 14.6/kmod1.513.6: 14.6/kmod3.1--
PFU250----13.6; 14.6/kmod2.617.6; 14.6/kmod4.5

kmod on muunnoskerroin, jonka avulla otetaan huomioon kuorman kesto ja kosteuspitoisuus. Jos ylemmän palkin kiepahdus on estetty, liitoksen kestävyys R1,k vain yhtä PFU-palkkiankkuria käytettäessä on puolet taulukossa esitetystä kestävyydestä.

R2,k = R3,k, mikäli voima kohdistuu enintään 20 mm palkin yläpuolelle. Naulat sijoitetaan vähimmäisreunaetäisyydet huomioiden mahdollisimman lähelle ylemmän palkin alaosaa / alemman palkin yläosaa. Käytettäessä neljää PFU-palkkiankkuria liitosta kohden voidaan taulukon kestävyydet kaksinkertaistaa.

Asennus

Asennus

Kiinnittäminen

  • Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e21-0482-02-s-2.pdf
product.doc.history.show
uk-dop-e21-0482-01.pdf

Eurooppalainen tekninen arviointi (ETA)

eta-21-0482-2020-07-05-2.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD- ja BIM-kirjasto

2D

PFU250

PFU170

PFU210

3D

PFU250

PFU170

PFU210

ZIP-paketit
