BSIL

Palkkikenkä, tyyppi IL

BSIL-palkkikengät on kehitetty erityisesti palkkien ja pilareiden liitoksille, kun palkeilla ja pilareilla on sama leveys.
Jos kuormitus on kaksiakselinen, ota huomioon reunan etäisyydelle asetettavat vähimmäisvaatimukset (vrt. EC5), eli pilarin on oltava palkkia leveämpi.
BSIL-palkkikengät voidaan toimittaa muina koko- ja paksuusvaihtoehtoina lyhyellä toimitusajalla. Erikoiskokoisilla ei ole CE-merkintää.

CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
Käyttöluokka 2
Käyttöluokka 2
EPD
EPD
Saatavila Connector Selectorista
Saatavila Connector Selectorista

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • BSIL-palkkikengät voidaan toimittaa muina koko- ja paksuusvaihtoehtoina lyhyellä toimitusajalla. Erikoiskokoisilla ei ole CE-merkintää

Sovellus

Liitos

  • Puu puuhun

Käyttökohteet

  • Käytetään samanlevyisten liimapuupalkkien ja pilareiden liitoksissa
  • Naulan/ruuvinreiät on asetettu palkkikenkään niin, että puunormien sijaintivaatimukset liitoksessa täyttyvät, kuten yllä

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

ViiteMitat
MuuMitat ja ominaisarvot[mm]Reiät HBReiät, SB
Määrä laatikossaPaino[kg]A[mm]B[mm]C[mm]D[mm]F[mm]t[mm]PyöreäPyöreä
Ø5[mm]Ø5[mm]
BSIL90/195-R160.649019560406221820
BSIL115/223-R120.7611522360406222022

HB = primääripalkki, SB = sekundääripalkki

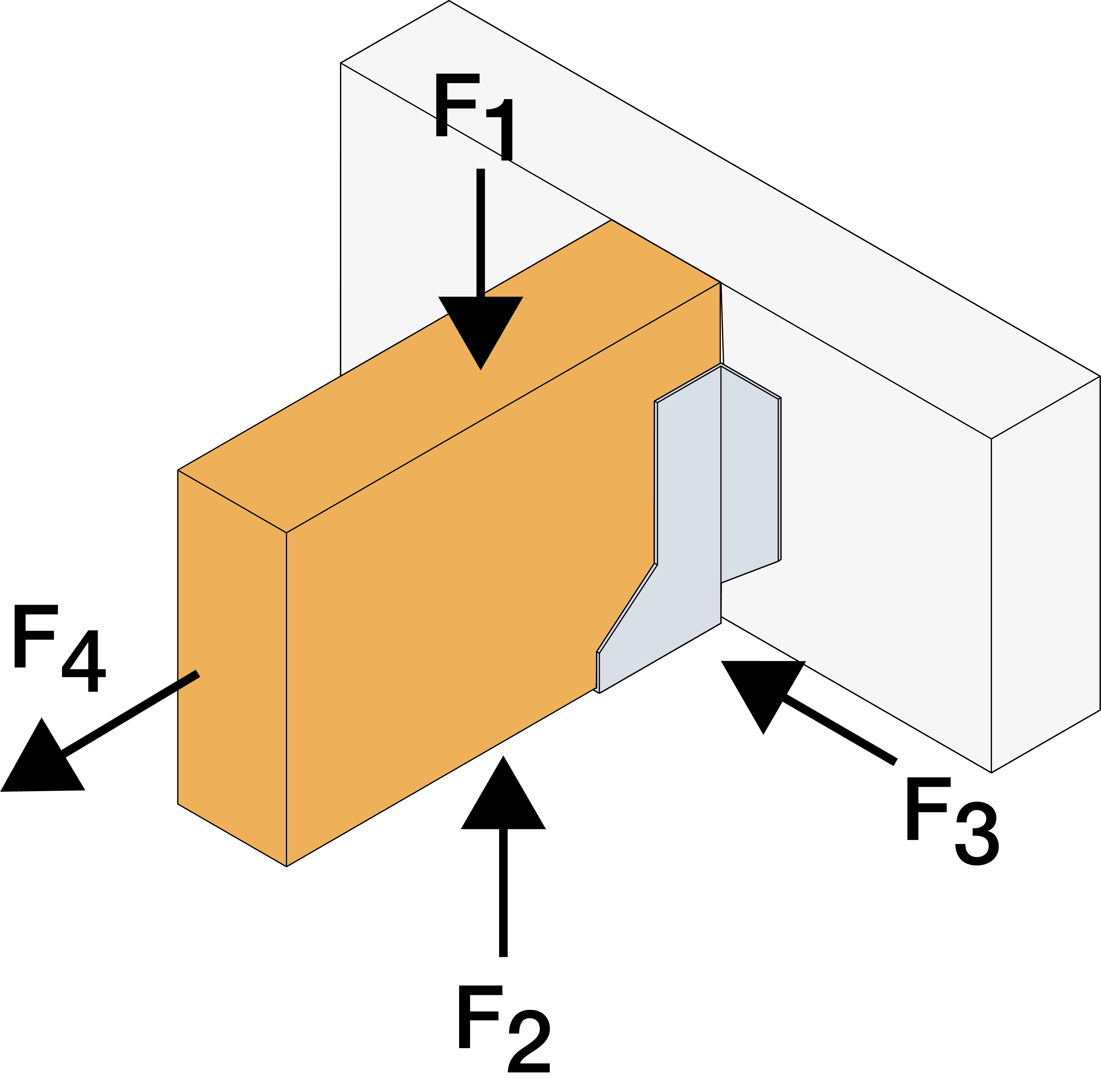

Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys

ViitePalkkikengän kapasiteetti
Kestävyyden ominaisarvot - Täysi kiinnitys
LiitoskiinnikkeetKestävyyden ominaisarvot[kN]
PrimääripalkkiSBR₁,ₖR₂,ₖR₃,ₖ
MääräMääräCNA 4,0x60CNA 4,0x60CNA 4,0x60
BSIL90/195-R18.01826.626.111.5
BSIL115/223-R20.02032.330.613.9

HB = primääripalkki, SB = sekundääripalkki

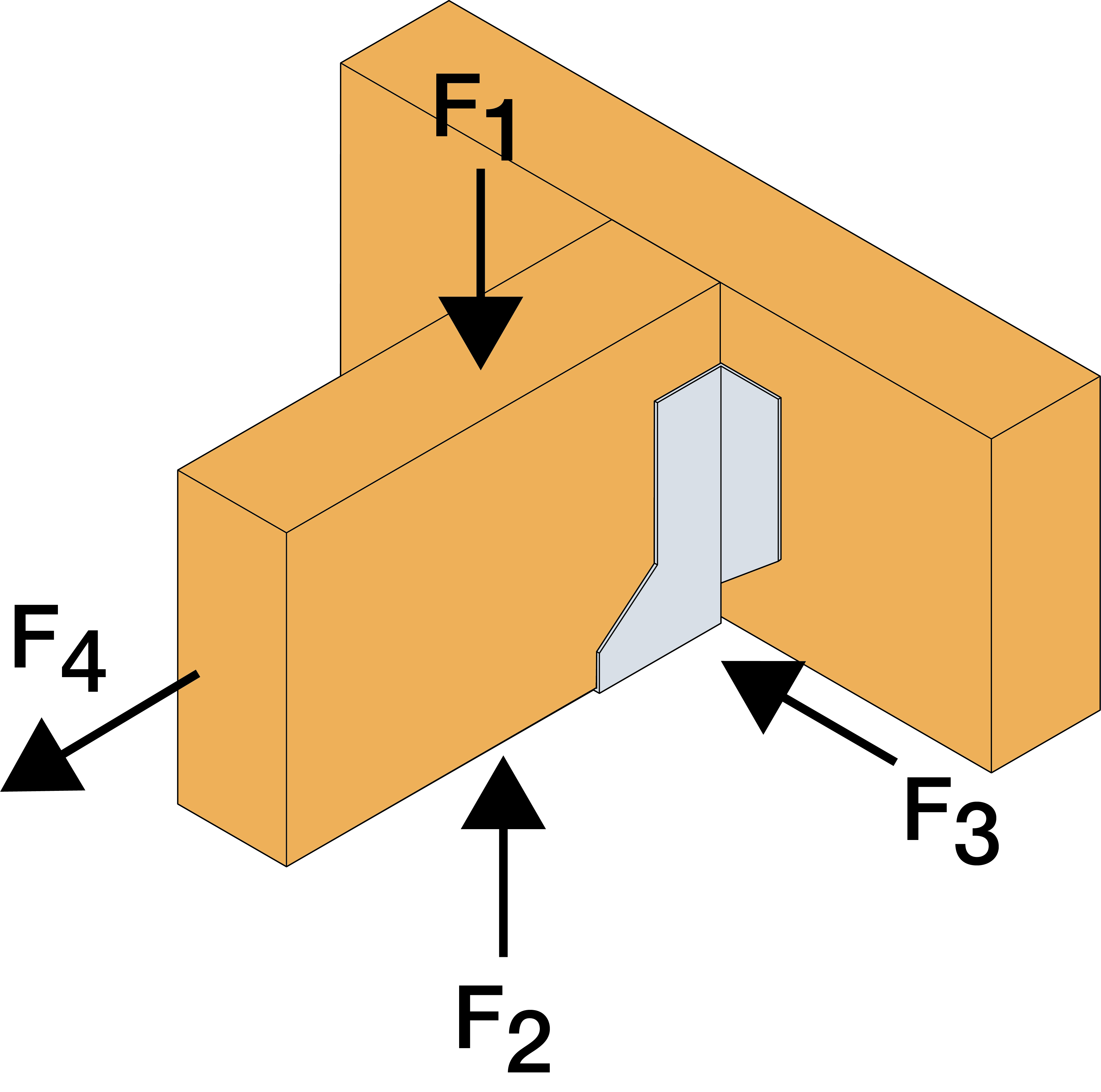

Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys

ViitePalkkikengän kapasiteetti
Kestävyyden ominaisarvot - Osittainen kiinnitys
LiitoskiinnikkeetKestävyyden ominaisarvot[kN]
PrimääripalkkiSBR₁,ₖR₂,ₖR₃,ₖ
MääräMääräCNA 4,0x60CNA 4,0x60CNA 4,0x60
BSIL90/195-R8.08.013.112.45.5
BSIL115/223-R10.010.016.715.37.8

HB = primääripalkki, SB = sekundääripalkki

Asennus

Asennus

Kiinnittäminen

  • Kiinnittämisessä käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja

Sertifiointi

Eurooppalainen tekninen arviointi (ETA)
