TTZNFP

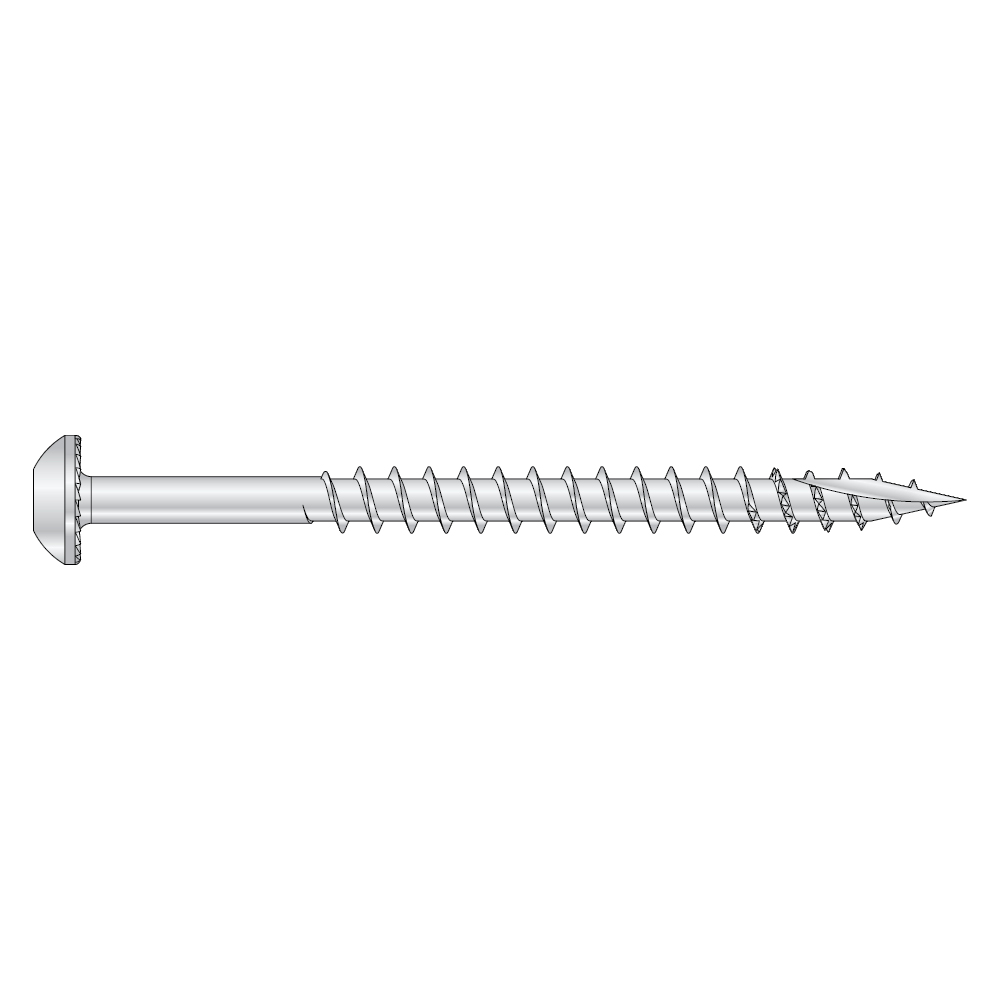

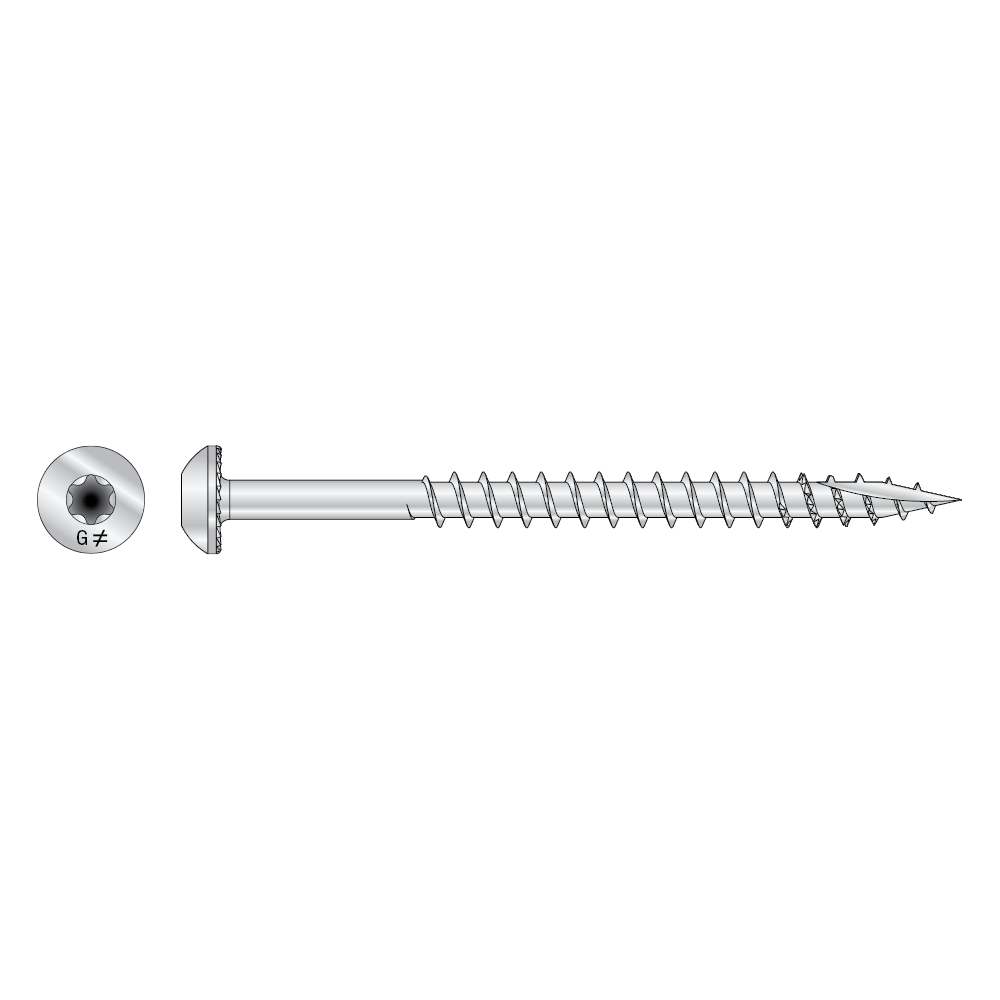

Pan Head Wood Screw - Impreg®+

Suitable for exterior use, the TTZNFP screw has a serrated thread to reduce the resistance when driving. It has a Type 17 which prevents splitting.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Outdoor

EPD

Impreg® +

Fastener Designer

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Features

6-lohkoinen vetokärki.
Litteä pää.
Tyyppi 17 piste.
Hammastettu kierre.
Impreg®+.

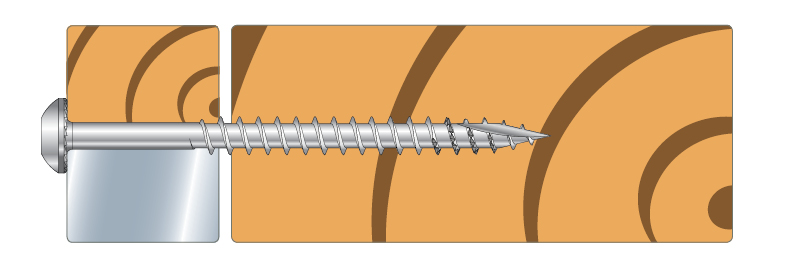

Sovellus

Liitos

Puu-puu liitos
Steel to wood

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Mitat[mm]
	Tuotenumero	Muu	Mitat ja ominaisarvot[mm]
	Tuotenumero	Paino[kg]	d₁[mm]	L[mm]	dₕ[mm]	lg[mm]	Bit[mm]
TTZNFP4.0X30*	74537	0.002	4	30	8	30	T-20
TTZNFP4.0X40*	74538	0.003	4	40	8	40	T-20
TTZNFP4.0X50*	74539	0.003	4	50	8	30	T-20
TTZNFP5.0X40	74540	0.004	5	40	9.7	36	T-25
TTZNFP5.0X50	74541	0.005	5	50	9.7	30	T-25
TTZNFP5.0X60	74542	0.006	5	60	9.7	35	T-25
TTZNFP5.0X70	74543	0.006	5	70	9.7	40	T-25
TTZNFP5.0X80	74544	0.007	5	80	9.7	50	T-25
TTZNFP6.0X60	74546	0.012	6	60	11.7	35	T-30
TTZNFP6.0X80	74547	0.008	6	80	11.7	50	T-30
TTZNFP6.0X100	74545	0.01	6	100	11.7	60	T-30

* not covered by CE marking

Tuotteen ominaisuudet

Viite	Screw Parameters
	Tyypillinen vääntölujuus - fₜₒᵣ,ₖ [Nm]
	Taivutuslujuus - My,ₖ[Nm]	Tyypillinen vetoparametri - fₐₓ,ₖ,₉₀°[N/mm²]	Tyypillinen läpivetoparametri - fₕₑₐd,ₖ[N/mm²]	Tyypillinen vetolujuus - fₜₑₙₛ,ₖ[kN]
TTZNFP5.0X40	6720	15	16.9	7.9
TTZNFP5.0X50	6720	15	16.9	7.9
TTZNFP5.0X60	6720	15	16.9	7.9
TTZNFP5.0X70	6720	15	16.9	7.9
TTZNFP5.0X80	6720	15	16.9	7.9
TTZNFP6.0X60	9500	12.5	17.4	11.1
TTZNFP6.0X80	9500	12.5	17.4	11.1
TTZNFP6.0X100	9500	12.5	17.4	11.1

Refer to relevant ITTR or ETA for more details

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e21-0670-02-s-2.pdf

product.doc.history.show

2022-08-26

uk-dop-e21-0670.pdf

Eurooppalainen tekninen arviointi (ETA)

eta-21-0670-2025-10-17.pdf

product.doc.history.show

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
