BTN

Piilokengät

Piilokenkiä käytetään piiloon jäävissä palkki-puuliitoksissa tai palkki-pilariliitoksissa (BTN tai BTALU). Liitoksen kaltevuuskulma voi olla jopa 45°. Kiinnikkeen tulee olla noin 40 mm puutavaraa matalampi. Piilokenkiä BTN90 ja BT4-90 voidaan kuitenkin käyttää, kun puutavaran korkeus on 100 mm.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Electrogalvanized steel Z275

EPD

Fire resistance R 60

Käyttöluokka 2

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräs S250GD + Z275

Hyödyt

Liitoksen kaltevuuskulma sivulta päin katsottuna voi olla jopa 45°
Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja ota yhteyttä tekniseen tukeen

Sovellus

Liitos

Puu puuhun

Käyttötarkoitus

Käytetään piiloon jääviin palkki-puu- tai palkki-pilariliitoksiin

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Mitat
	Muu		Mitat, SB[mm]		Mitat ja ominaisarvot[mm]					Reiät HB[mm]	Reiät, SB[mm]
	Määrä laatikossa	Paino[kg]	Leveys (2)	Korkeus[mm]	A[mm]	B[mm]	C[mm]	t₁[mm]	t₂[mm]	Pyöreä	Pyöreä
	Määrä laatikossa	Paino[kg]	Minimi[mm]	Min β=0[mm]	A[mm]	B[mm]	C[mm]	t₁[mm]	t₂[mm]	Ø5	Ø13[mm]
BTN90	25.0	0.52	60	90	90	106	46	3	6	8	4 (Ø8.5)
BTN120	25.0	0.67	60	152	120	106	46	3	6	10	3
BTN160	20.0	0.9	60	192	160	106	46	3	6	14	4
BTN200	15.0	1.1	60	232	200	106	46	3	6	18	5
BTN240	15.0	1.3	60	272	240	106	46	3	6	22	6

Yhdistetty kuormitus:

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

Kestävyyden ominaisarvot - Palkki-palkkiliitos

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys[kN]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]
	Primääripalkki		SB		R1,k (2)						R2,k (2)
	Määrä	Tyyppi	Määrä	Tyyppi	Puutavaran leveys = teräsvaarnan pituus[mm]						Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi	60	80	100	120	140	160	60	80	100	120	140	160
BTN90	8.0	CNA4.0x50	4.0	STD8	8.3	9.2	10.3	11	11	11	6.2	6.9	7.7	8.2	8.2	8.2
BTN120	10.0	CNA4.0x50	3.0	STD12	13.8	14.5	15.6	16.9	18.3	19.5	9.2	9.7	10.4	11.3	12.2	13
BTN160	14.0	CNA4.0x50	4.0	STD12	22	23.2	24.7	26.6	28.5	30.1	16.5	17.4	18.5	20	21.4	22.6
BTN200	18.0	CNA4.0x50	5.0	STD12	31.1	32.7	34.7	37	39.1	39.9	24.9	26.2	27.8	29.6	31.3	31.9
BTN240	22.0	CNA4.0x50	6.0	STD12	40.5	42.6	45	47.5	48.8	48.8	33.8	35.5	37.5	39.6	40.7	40.7

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.

Palkeissa, joiden kulma on β, kantokyvyt on kerrottava kertoimella.

β	0°	15°	30°	45°
kerroin	1.0	0.95	0.9	0.85

R_2,k bæreevner beregnes som R_2,k = R_1,k x (antal dorne - 1) / (antal dorne).

Den øverste dorn regnes ikke med ved opadrettet bæreevner da den er placeret i et åbent hul.

For yderligere information henvies til ETA'en.

Kestävyyden ominaisarvot - Palkki-palkkiliitos - R_3.k ja R_4.k

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys[kN]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]
	Primääripalkki		SB		R₄,ₖ[kN]	R3,k
	Määrä	Tyyppi	Määrä	Tyyppi		Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi		60	80	100	120	140	160
BTN90	8.0	CNA4.0x50	4.0	STD8	3.9	1.5	1.9	2.3	2.7	3.1	3.6
BTN120	10.0	CNA4.0x50	3.0	STD12	4.9	2.2	2.9	3.5	4.1	4.6	5.2
BTN160	14.0	CNA4.0x50	4.0	STD12	6.9	2.9	3.6	4.4	5.2	6	6.6
BTN200	18.0	CNA4.0x50	5.0	STD12	8.8	3.5	4.4	5.4	6.4	7.2	8.1
BTN240	22.0	CNA4.0x50	6.0	STD12	10.8	4.2	5.3	6.4	7.4	8.6	9.5

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.

R_4,k kantokyvyt koskevat kaiken pituisia teräsvaarnoja.

Kestävyyden ominaisarvot - Palkki-pilariin

Viite	Palkkikengän kapasiteetti																Mitat
	Kestävyyden ominaisarvot - Palkki-pilariin - Osittainen kiinnitys																Mitat HB[mm]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]												Pilariin leveys
	Primääripalkki		SB		R1,k						R2,k						Minimi[mm]
	Määrä	Tyyppi	Määrä	Tyyppi	Puutavaran leveys = teräsvaarnan pituus[mm]						Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi	60	80	100	120	140	160	60	80	100	120	140	160
BTN90	4.0	CNA4.0x50	4.0	STD8	7.1	7.9	8.6	8.9	8.9	8.9	5.3	5.9	6.4	6.7	6.7	6.7	66
BTN120	6.0	CNA4.0x50	3.0	STD12	12.4	13	13.3	13.3	13.3	13.3	8.3	8.7	8.9	8.9	8.9	8.9	66
BTN160	8.0	CNA4.0x50	4.0	STD12	16.8	17.7	17.7	17.7	17.7	17.7	12.6	13.3	13.3	13.3	13.3	13.3	66
BTN200	10.0	CNA4.0x50	5.0	STD12	21.1	22.2	22.2	22.2	22.2	22.2	16.9	17.8	17.8	17.8	17.8	17.8	66
BTN240	12.0	CNA4.0x50	6.0	STD12	25.3	26.6	26.6	26.6	26.6	26.6	21.1	22.2	22.2	22.2	22.2	22.2	66

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.

Palkeissa, joiden kulma on β, kantokyvyt on kerrottava kertoimella.

β	0°	15°	30°	45°
kerroin	1.0	0.95	0.9	0.85

Bæreevnerne i denne tabel gælder også ved bjælke-bjæælke samling med delvis udsømning.

R_2,k bæreevner beregnes som R_2,k = R_1,k x (antal dorne - 1) / (antal dorne).

Den øverste dorn regnes ikke med ved opadrettet bæreevner da den er placeret i et åbent hul.

For yderligere information henvies til ETA'en.

Kestävyyden ominaisarvot - Palkki-pilariin - R_3.k ja R_4.k

Viite	Palkkikengän kapasiteetti											Mitat
	Kestävyyden ominaisarvot - Palkki-pilariin - Osittainen kiinnitys											Mitat HB[mm]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]							Pilariin leveys
	Primääripalkki		SB		R₄.ₖ[kN]	R3,k						Minimi[mm]
	Määrä	Tyyppi	Määrä	Tyyppi		Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi		60	80	100	120	140	160
BTN90	4.0	CNA4.0x50	4.0	STD8	3.9	1.2	1.6	2	2.4	2.4	2.4	66
BTN120	6.0	CNA4.0x50	3.0	STD12	5.9	1.8	2.4	3	3.6	4.1	4.1	66
BTN160	8.0	CNA4.0x50	4.0	STD12	7.8	2.3	3	3.6	3.9	3.9	3.9	66
BTN200	10.0	CNA4.0x50	5.0	STD12	9.8	2.9	3.8	4.6	5.5	6.2	6.3	66
BTN240	12.0	CNA4.0x50	6.0	STD12	11.8	3.4	4.2	5.2	6	6.1	6.1	66

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.

R_4,kkantokyvyt koskevat kaiken pituisia teräsvaarnoja.

Asennus

Kiinnittäminen

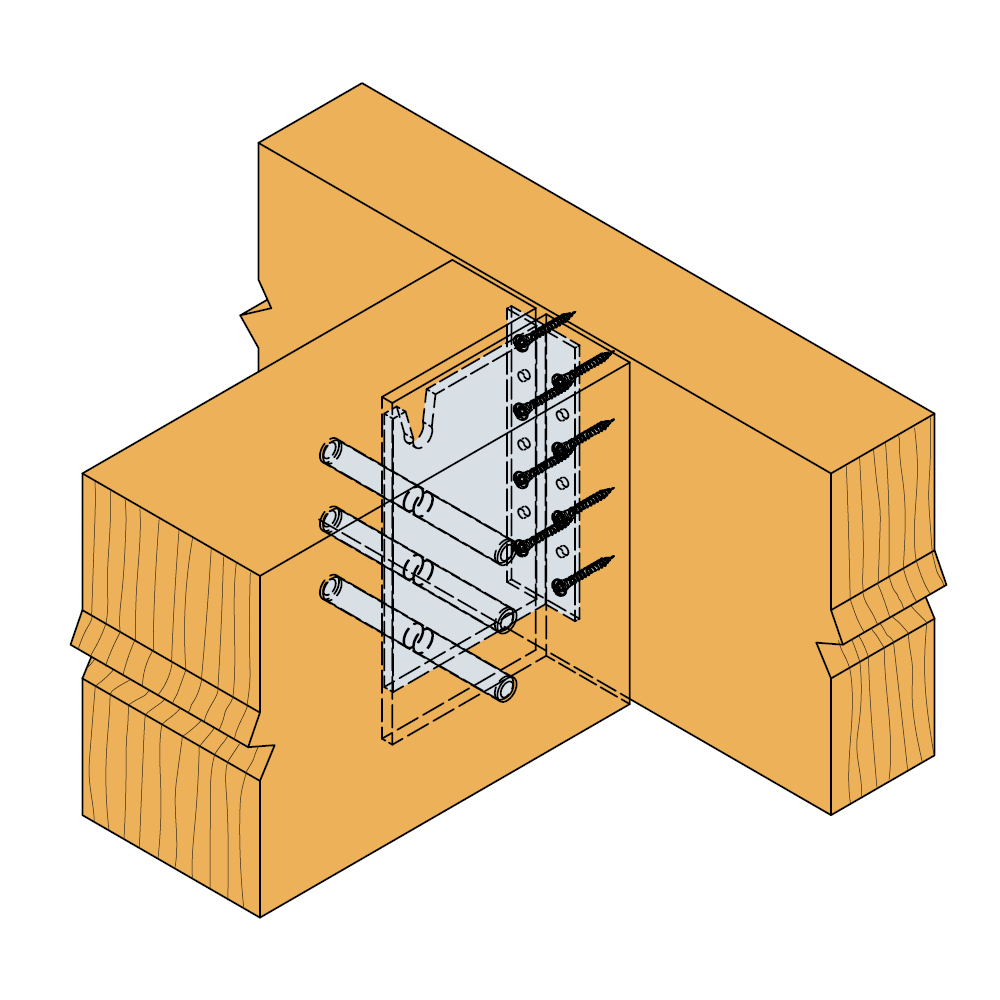

Asennettaessa piilokenkä primääripalkkiin tai pilariin käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl- ruuveja

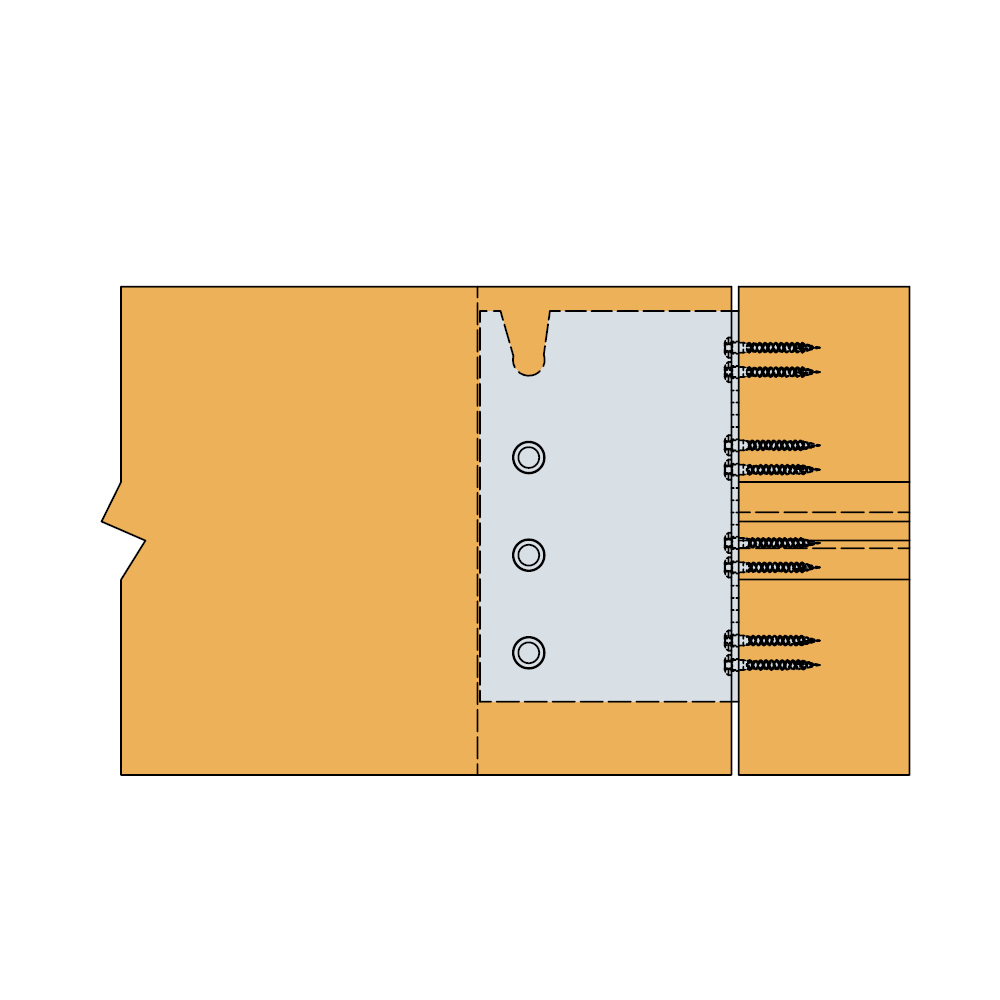

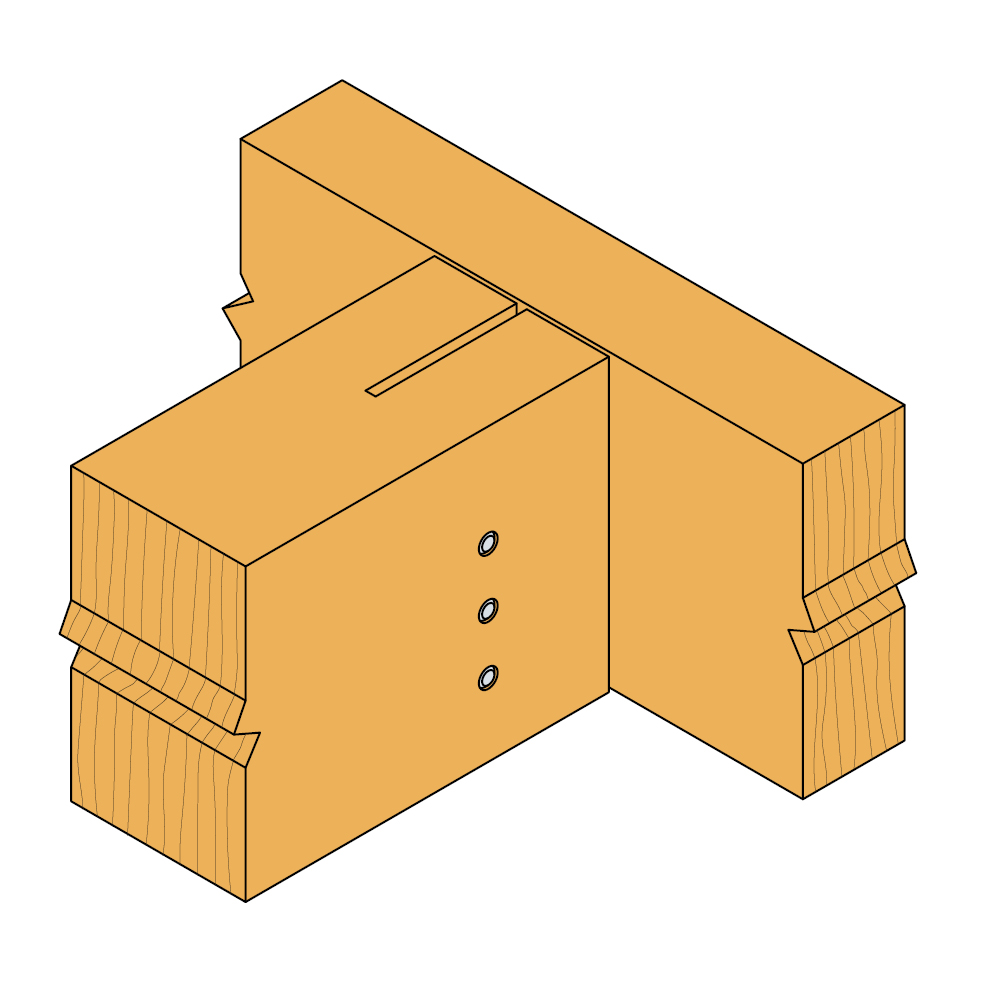

Sekundääripalkin päätyyn tehdään 7-8 mm leveä lovi. Teräsvaarnoja varten esiporataan Ø8 tai Ø12 mm:n reiät (käytä mahdollista porausmallinetta). Etäisyyden ylimmästä vaarnan reiästä palkin ylälaitaan tulee olla vähintään 50 mm (BT4-90 tai BTN90: vähintään 35 mm)
Alumiinista valmistettuihin BTALU-palkkikannattimiin porataan vaarnareiät asennusvaiheessa
Vaarnareiät porataan ensin sekundääripalkkiin. Niitä käytetään mallina porattaessa alumiiniin
