Piilopalkkikengät

Piilokenkiä käytetään piiloon jäävissä palkki-puuliitoksissa tai palkki-pilariliitoksissa (BTN tai BTALU). Liitoksen kaltevuuskulma voi olla jopa 45°. Kiinnikkeen korkeuden tulee olla noin 40 mm puutavaraa matalampi. Piilokenkiä BTN90 ja BT4-90 voidaan kuitenkin käyttää, kun puutavaran korkeus on 100 mm.

Muista teräsvaarnat piilopalkkikenkien oston yhteydessä.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Electrogalvanized steel Z275

Fire resistance R 60

Käyttöluokka 2

EPD

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta
Alumiini

Hyödyt

Palonkesto jopa 30 minuuttia. Tarvittaessa lisätietoja ota yhteyttä tekniseen tukeen

Sovellus

Liitos

Puu puuhun
Puu betoni

Käyttötarkoitus

Käytetään piiloon jäävissä palkki-puuliitoksissa
Käytetään ensisijaisesti puu-betoniliitoksissa, mutta voidaan käyttää myös puu-puuliitoksissa

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Mitat
	Muu		Mitat ja ominaisarvot[mm]					Mitat, SB[mm]		Reiät HB[mm]	Reiät, SB[mm]
	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	t₁[mm]	t₂[mm]	Leveys (2)	Korkeus[mm]	Pyöreä	Pyöreä
	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	t₁[mm]	t₂[mm]	Minimi[mm]	Min β=0[mm]	Ø5	Ø13[mm]
BT4-90-B	25.0	0.54	90	106	61	3	6	60	90	16	4 (Ø8.5)
BT4-120-B	25.0	0.72	120	106	61	3	6	60	152	20	3
BT4-160-B	20.0	0.95	160	106	61	3	6	60	192	28	4
BT4-200-B	15.0	1.2	200	106	61	3	6	60	232	36	5
BT4-240-B	15.0	1.4	240	106	61	3	6	60	272	44	6

HB = primääripalkki tai pilari

Yhdistetty kuormitus:
$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

Kestävyyden ominaisarvot - Palkki-palkkiliitos

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys[kN]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]
	Primääripalkki		SB		R1,k (2)						R2,k (2)
	Määrä	Tyyppi	Määrä	Tyyppi	Puutavaran leveys = teräsvaarnan pituus[mm]						Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi	60	80	100	120	140	160	60	80	100	120	140	160
BT4-90-B	16.0	CNA4.0x50	4.0	STD8	10.8	11.8	12.9	13.7	13.7	13.7	8.1	8.9	9.7	10.3	10.3	10.3
BT4-120-B	20.0	CNA4.0x50	3.0	STD12	17.3	18.2	19.4	20.7	22.3	23.9	11.5	12.1	12.9	13.8	14.9	15.9
BT4-160-B	28.0	CNA4.0x50	4.0	STD12	28	29.5	31.2	33.3	35.7	38.2	21	22.1	23.4	25	26.8	28.6
BT4-200-B	36.0	CNA4.0x50	5.0	STD12	39.8	41.9	44.3	47.2	50.4	53.9	31.8	33.5	35.4	37.8	40.3	43.1
BT4-240-B	44.0	CNA4.0x50	6.0	STD12	52.2	54.9	57.9	61.7	65.9	70.3	43.5	45.8	48.2	51.4	54.9	58.6

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.
Palkeissa, joiden kulma on β, kantokyvyt on kerrottava kertoimella.

β	0°	15°	30°	45°
kerroin	1.0	0.95	0.9	0.85

R_2,k -kantokyvyt lasketaan kaavasta R_2,k = R_1,k x (vaarnojen lkm - 1) / (vaarnojen lkm).
Ylintä vaarnaa ei oteta huomioon nostokyvyissä, koska se sijoitetaan avoimeen aukkoon.
Tarkemmat tiedot on esitetty ETA:ssa.

Kestävyyden ominaisarvot - Palkki-palkkiliitos - R_3,k ja R_4,k

Kestävyyden ominaisarvot - Palkki-palkkiliitos - R<sub>3,k</sub> ja R<sub>4,k</sub>

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys[kN]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]
	Primääripalkki		SB		R₄,ₖ[kN]	R3,k
	Määrä	Tyyppi	Määrä	Tyyppi		Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi		60	80	100	120	140	160
BT4-90-B	16.0	CNA4.0x50	4.0	STD8	7.8	1.5	1.9	2.3	2.7	3.1	3.6
BT4-120-B	20.0	CNA4.0x50	3.0	STD12	9.8	2.2	2.9	3.5	4.2	4.8	5.6
BT4-160-B	28.0	CNA4.0x50	4.0	STD12	13.7	2.9	3.6	4.4	5.3	6.2	7
BT4-200-B	36.0	CNA4.0x50	5.0	STD12	17.6	3.5	4.4	5.4	6.4	7.4	8.4
BT4-240-B	44.0	CNA4.0x50	6.0	STD12	21.6	4.2	5.3	6.4	7.4	8.6	9.8

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.
R_4,k kantokyvyt koskevat kaiken pituisia teräsvaarnoja.

Kestävyyden ominaisarvot - Palkki-pilariin

Viite	Palkkikengän kapasiteetti																Mitat
	Kestävyyden ominaisarvot - Palkki-pilariin - Osittainen kiinnitys																Mitat HB[mm]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]												Pilariin leveys
	Primääripalkki		SB		R1,k						R2,k						Minimi[mm]
	Määrä	Tyyppi	Määrä	Tyyppi	Puutavaran leveys = teräsvaarnan pituus[mm]						Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi	60	80	100	120	140	160	60	80	100	120	140	160
BT4-90-B	8.0	CNA4.0x50	4.0	STD8	9	9.9	10.9	11.6	11.6	11.6	6.8	7.4	8.2	8.7	8.7	8.7	86
BT4-120-B	12.0	CNA4.0x50	3.0	STD12	14.6	15.5	16.6	17.9	19.4	20.7	9.7	10.3	11.1	11.9	12.9	13.8	86
BT4-160-B	16.0	CNA4.0x50	4.0	STD12	22.9	24.4	26	27.9	30	32	17.2	18.3	19.5	20.9	22.5	24	86
BT4-200-B	20.0	CNA4.0x50	5.0	STD12	32	34.1	36.2	38.7	41.2	43.4	25.6	27.3	29	31	33	34.7	86
BT4-240-B	24.0	CNA4.0x50	6.0	STD12	41.6	44.3	46.8	49.7	52.3	53.2	34.7	36.9	39	41.4	43.6	44.3	86

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.
Palkeissa, joiden kulma on β, kantokyvyt on kerrottava kertoimella.

β	0°	15°	30°	45°
kerroin	1.0	0.95	0.9	0.85

Tämän taulukon kantokyvyt koskevat myös osittaista naulausta palkkiin.
R_2,k -kantokyvyt lasketaan kaavasta R_2,k = R_1,k x (vaarnojen lkm - 1) / (vaarnojen lkm).
Ylintä vaarnaa ei oteta huomioon nostokyvyissä, koska se sijoitetaan avoimeen aukkoon.
Tarkemmat tiedot on esitetty ETA:ssa.

Kestävyyden ominaisarvot - Palkki-pilariin - R_3,k ja R_4,k

Kestävyyden ominaisarvot - Palkki-pilariin - R<sub>3,k</sub> ja R<sub>4,k</sub>

Viite	Palkkikengän kapasiteetti											Mitat
	Kestävyyden ominaisarvot - Palkki-pilariin - Osittainen kiinnitys											Mitat HB[mm]
	Liitoskiinnikkeet				Kestävyyden ominaisarvot[kN]							Pilariin leveys
	Primääripalkki		SB		R₄.ₖ[kN]	R3,k						Minimi[mm]
	Määrä	Tyyppi	Määrä	Tyyppi		Puutavaran leveys = teräsvaarnan pituus[mm]
	Määrä	Tyyppi	Määrä	Tyyppi		60	80	100	120	140	160
BT4-90-B	8.0	CNA4.0x50	4.0	STD8	3.9	1.5	1.9	2.3	2.7	2.7	2.7	86
BT4-120-B	12.0	CNA4.0x50	3.0	STD12	5.9	2.2	2.9	3.5	4.2	4.8	5.6	86
BT4-160-B	16.0	CNA4.0x50	4.0	STD12	7.8	2.9	3.6	4.4	5.3	6.2	7	86
BT4-200-B	20.0	CNA4.0x50	5.0	STD12	9.8	3.5	4.4	5.4	6.4	7.4	8.4	86
BT4-240-B	24.0	CNA4.0x50	6.0	STD12	11.8	4.2	5.3	6.4	7.4	8.6	9.8	86

Palkin leveyden täytyy olla vähintään sama kuin teräsvaarnan pituuden.
R_4,k kantokyvyt koskevat kaiken pituisia teräsvaarnoja.

Asennus

Kiinnittäminen

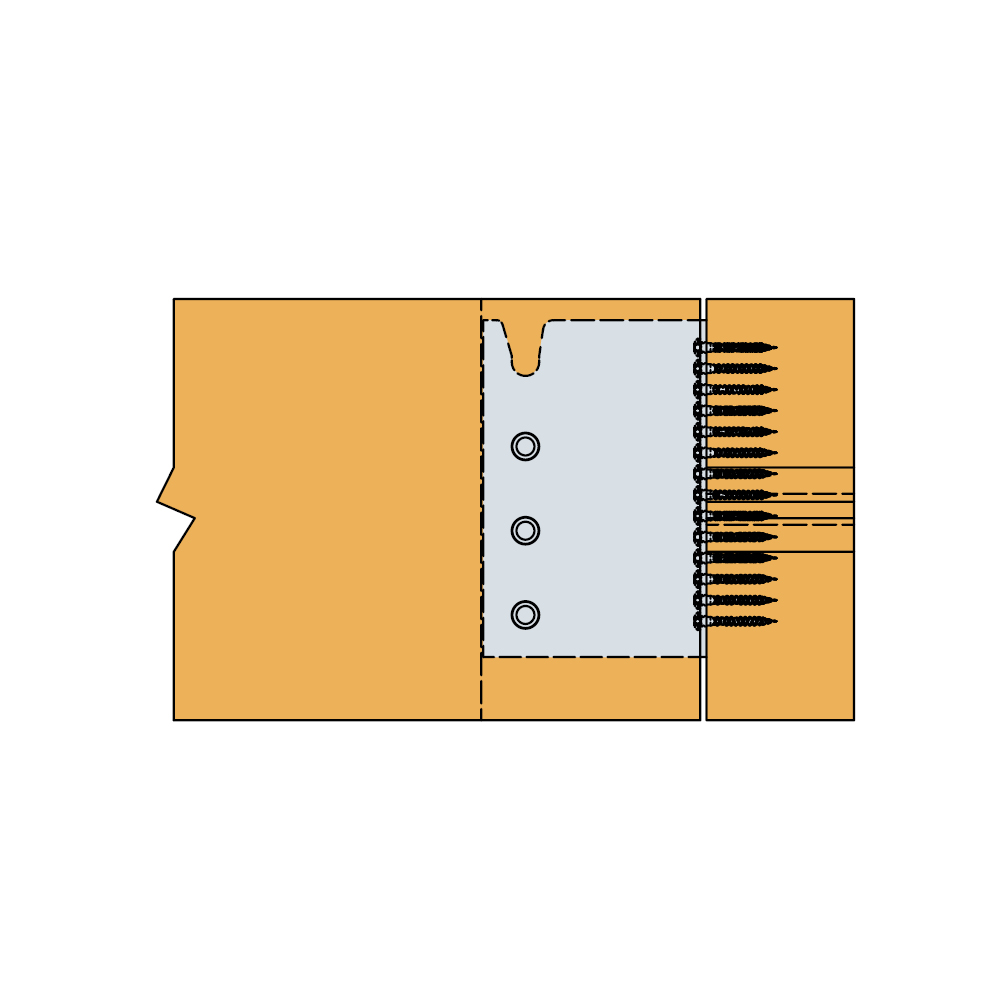

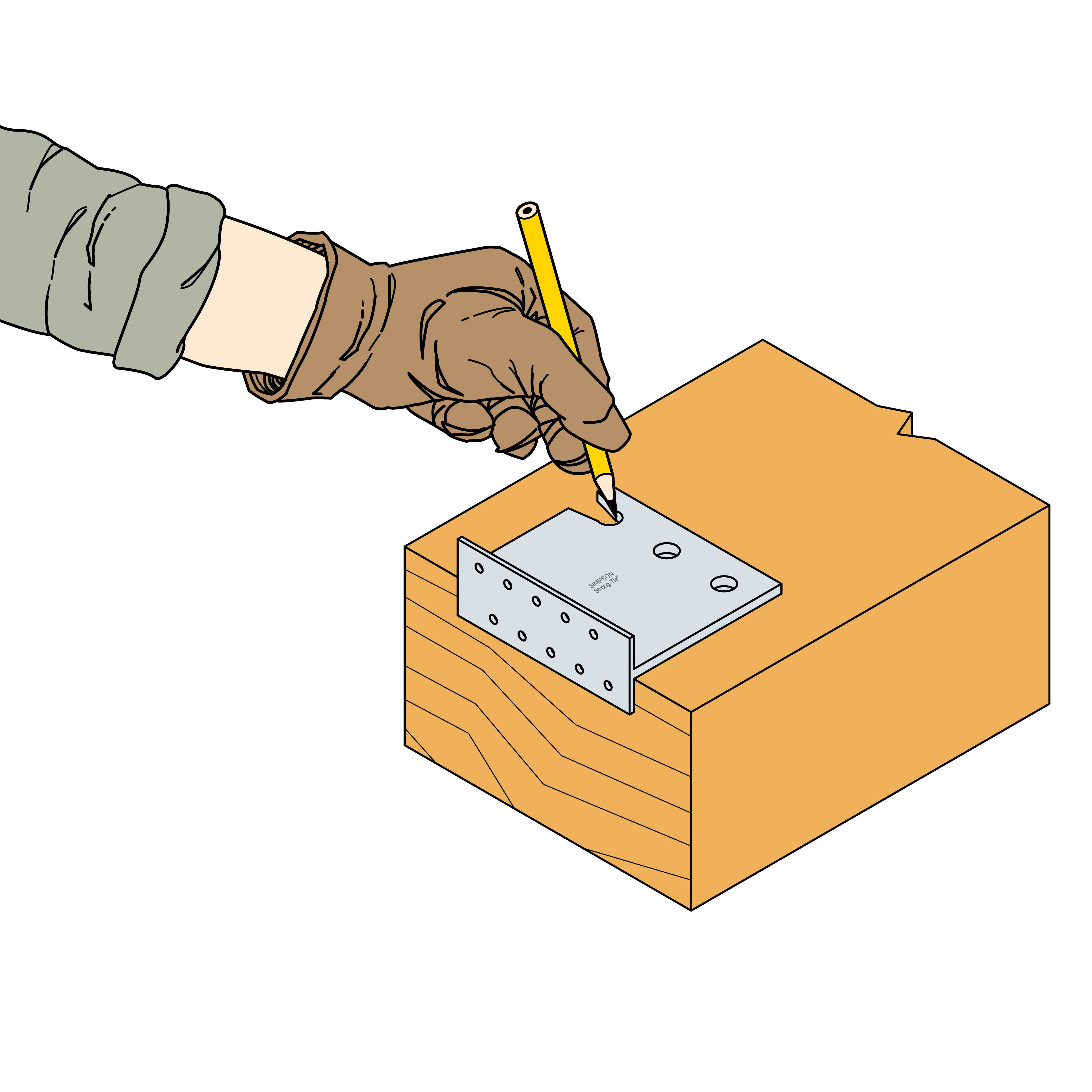

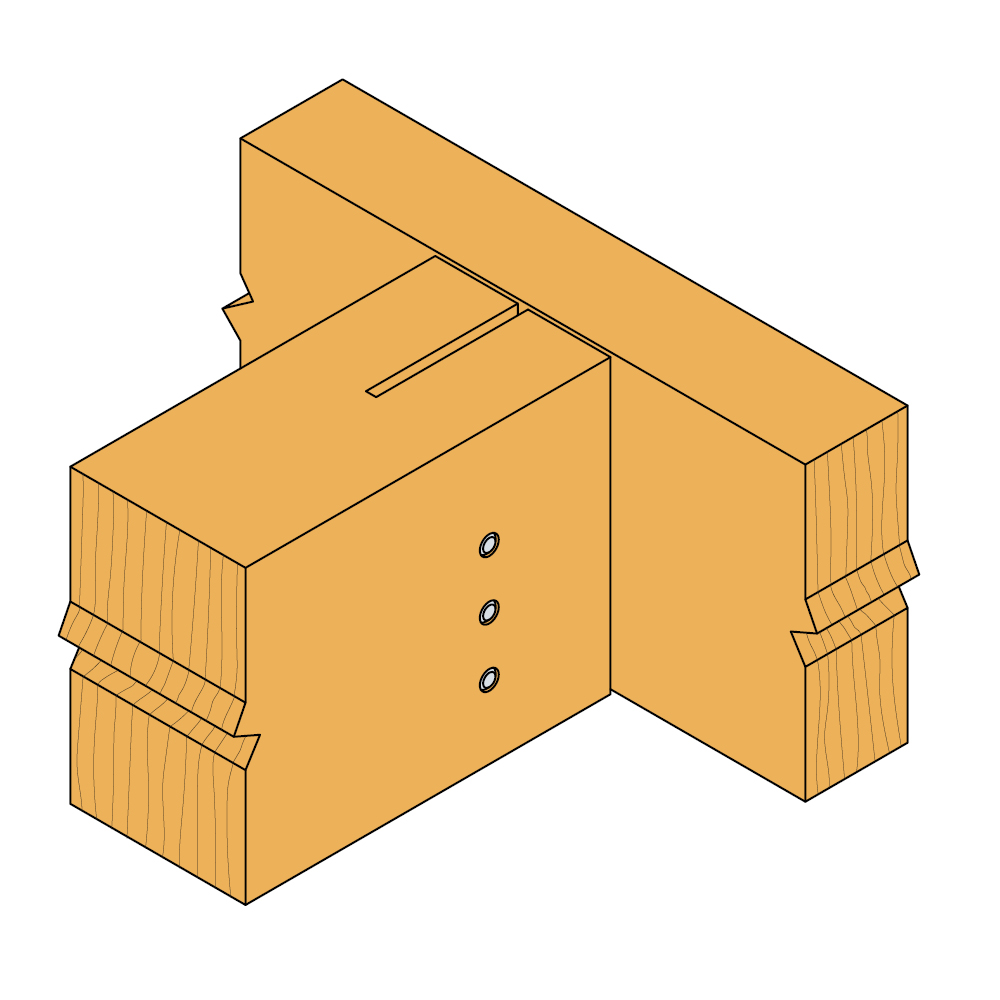

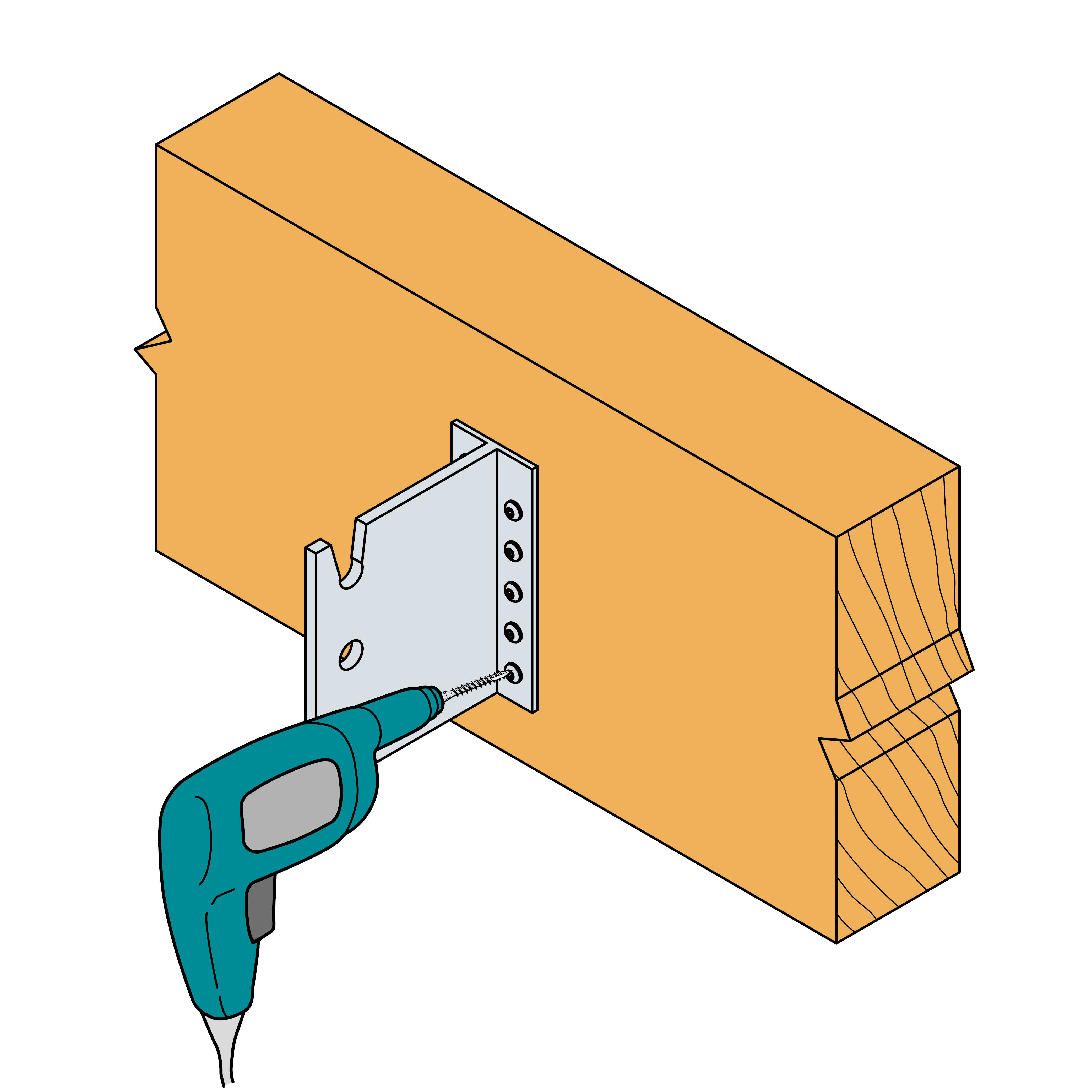

Asennettaessa piilokenkä primääripalkkiin tai pilariin käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja

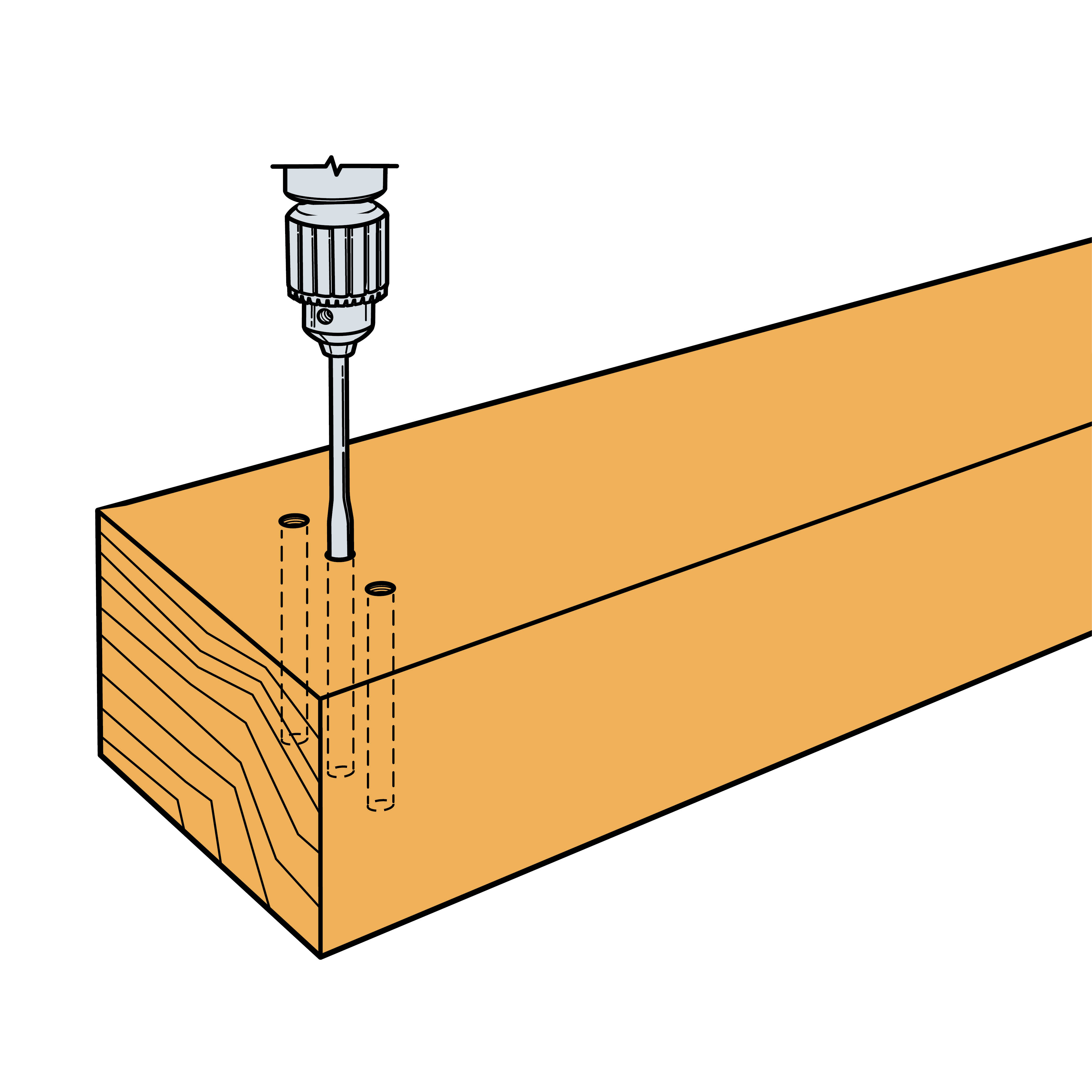

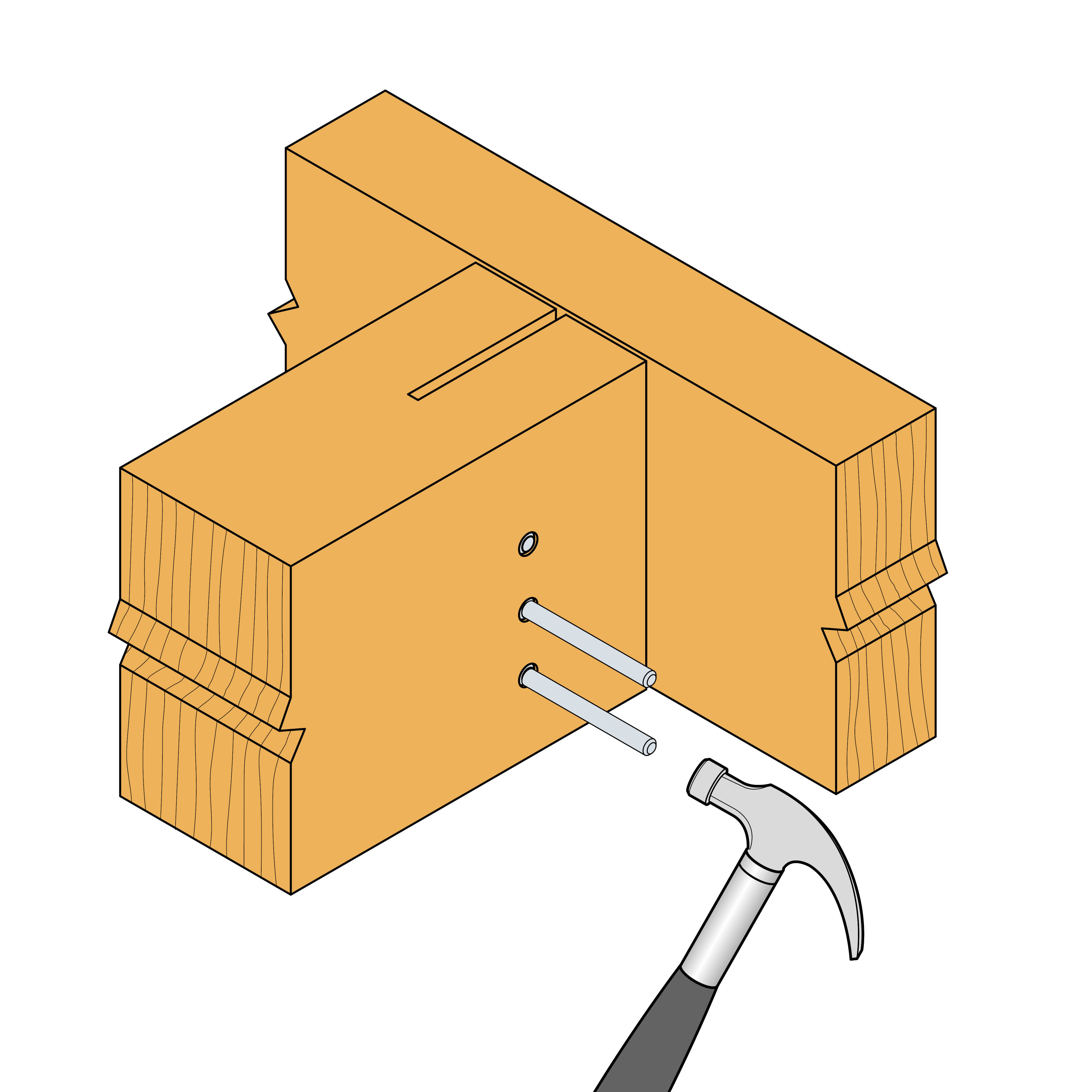

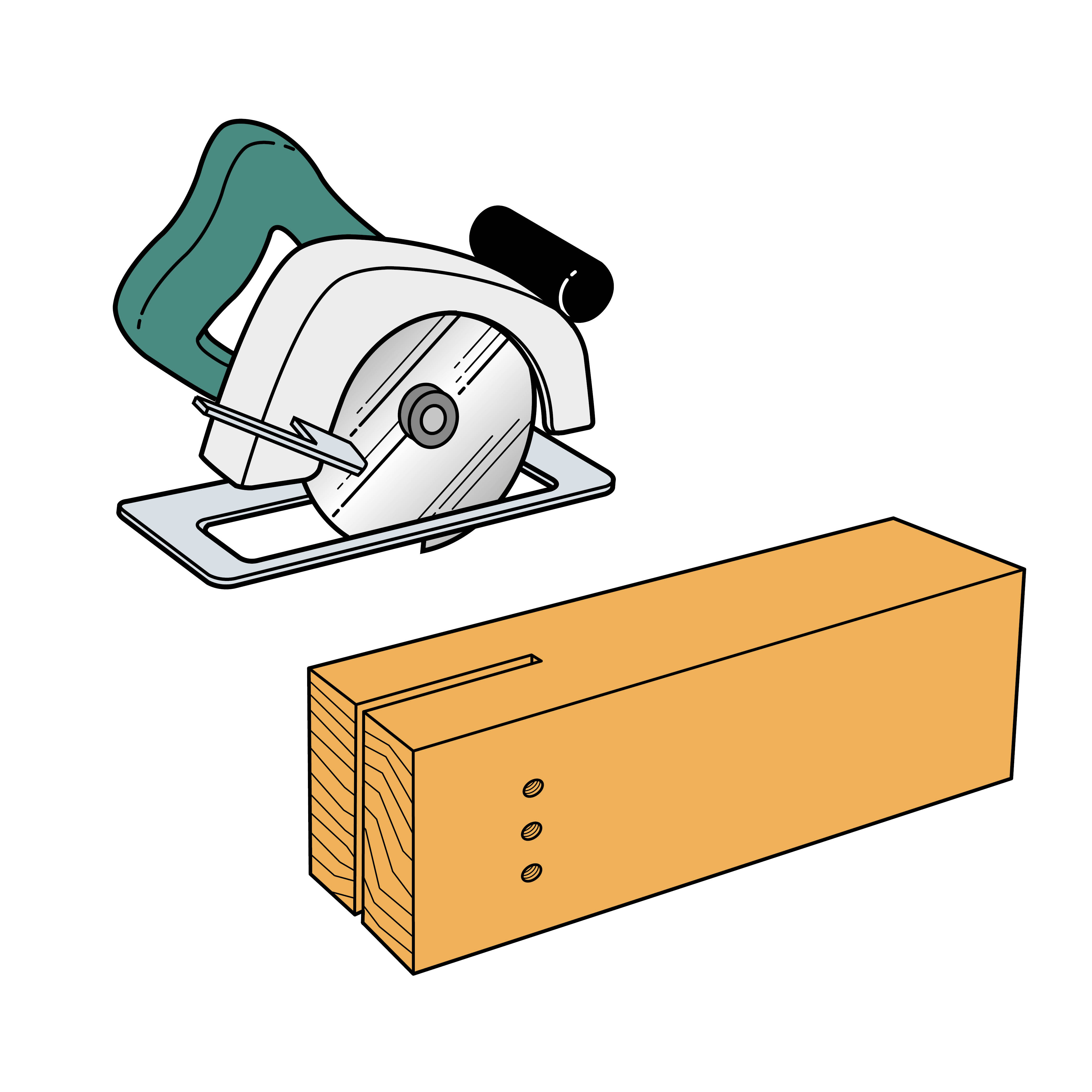

Sekundääripalkin päätyyn tehdään 7-8 mm leveä lovi. Teräsvaarnoja varten esiporataan Ø8 tai Ø12 mm:n reiät (käytä mahdollista porausmallinetta). Etäisyyden ylimmästä vaarnan reiästä palkin ylälaitaan tulee olla vähintään 50 mm (BT4-90 tai BTN90: vähintään 35 mm)
Alumiinista valmistettuihin BTALUpalkkikannattimiin porataan vaarnareiät asennusvaiheessa

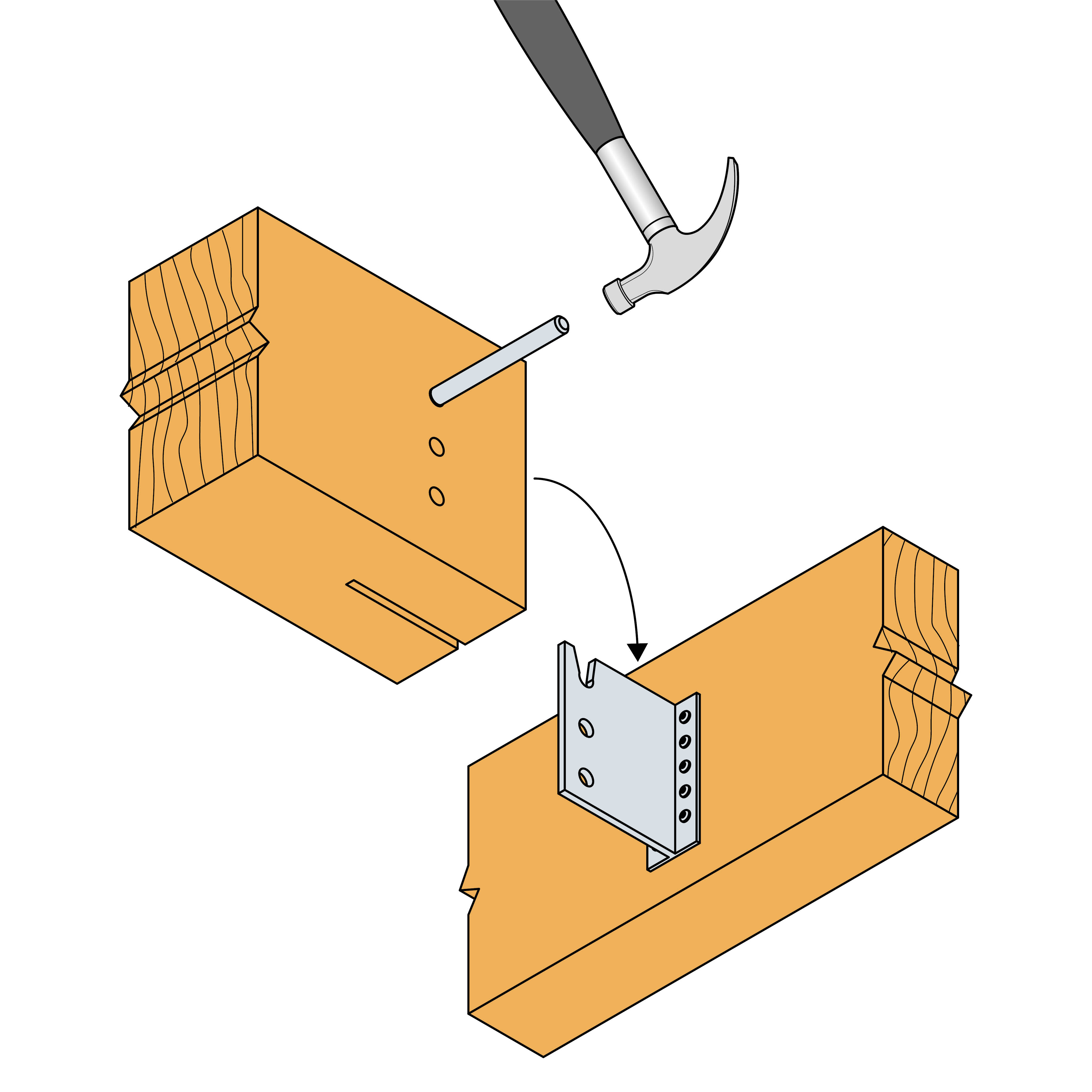

Vaarnareiät porataan ensin sekundääripalkkiin. Niitä käytetään mallina porattaessa alumiiniin
