PDKS
Pilarikengät / Tolppajalat

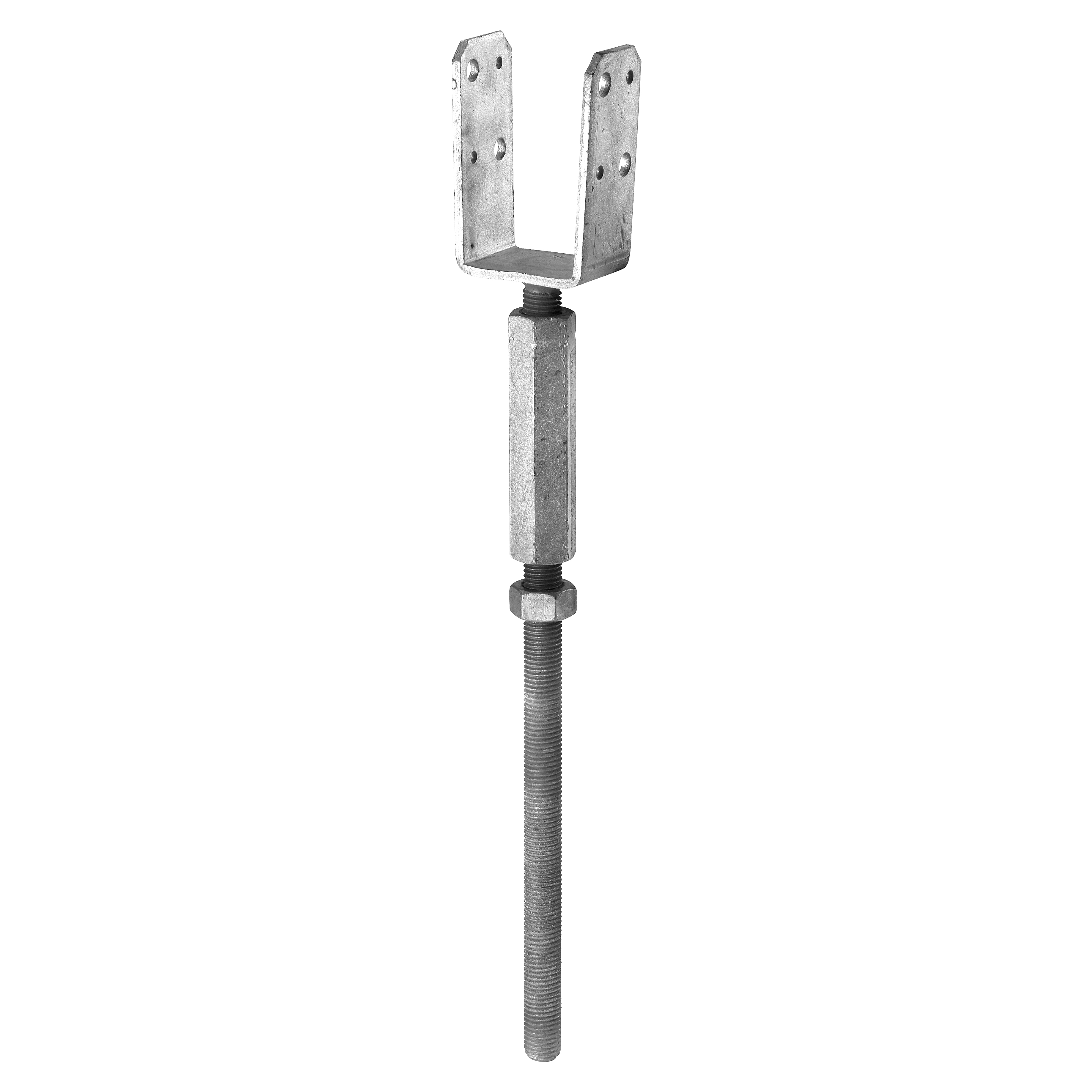

Tämän kiinnikkeen yläosa on identtinen pilarikenkien PPU48 ja PPU98 yläosan kanssa. Yläosaan on hitsattu kierretanko. Pilarikengän PDKS alaosassa on kierretanko ja pitkä mutteri vasen- ja oikeakätisellä kierteellä.
Ei kantaviin rakenteisiin.
EPD
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Tekniset tiedot
Mitat ja ominaisarvot
Mitat
| Viite | Mitat | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Ylälevyn reiät | |||||||||
| Määrä laatikossa | Paino[kg] | A[mm] | B[mm] | C[mm] | F[mm] | G Ø[mm] | F[mm] | Pyöreä | |||
| Ø5 | Ø9[mm] | Ø11[mm] | |||||||||
| PDKS48/40G-R | 10 | 1.1 | 48 | 40 | 88.5 | 334-408 | 16 | 4 | 4 | 4 | - |
| PDKS98/60G-R | 6 | 1.3 | 98 | 60 | 88.5 | 334-408 | 16 | 4 | - | 4 | 2 |
