Teräslaatu:
Teräslevystä: Kuumasinkitty teräs S235JR, EN 10025 mukaan
Levyosat: B550 BR+AC 10080:2006
Korroosiosuoja:
kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan
Sovellus
Liitos
Puupilarit
Tekniset tiedot
Mitat
Mitat ja ominaisarvot
Tuotenro
Mitat ja ominaisarvot [mm]
Ylälevyn reiät
A
B
C
F
G
t
Ø5
Ø9
Ø11
Ø13,5
PB40G
45
40
121
250
16
5
4
-
-
1

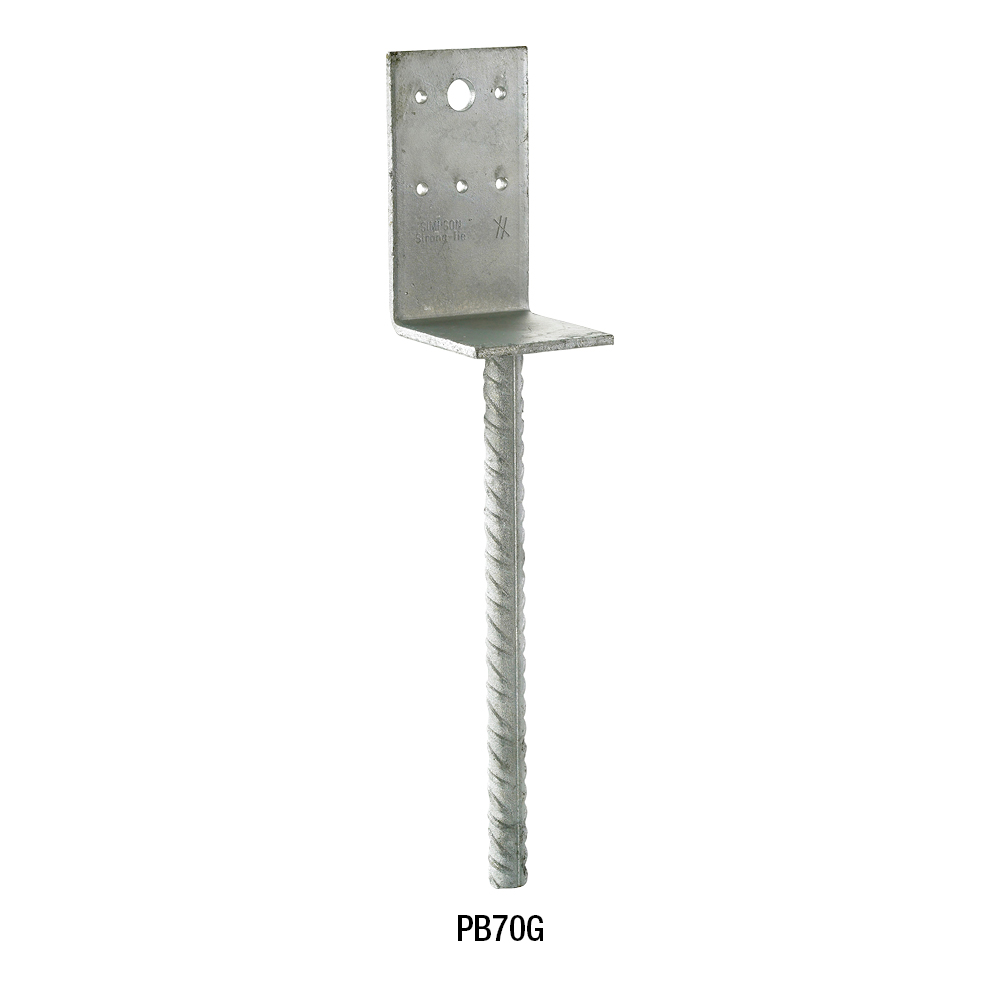

PB70G-R
70
70
125
250
16
5
5
-
-
1

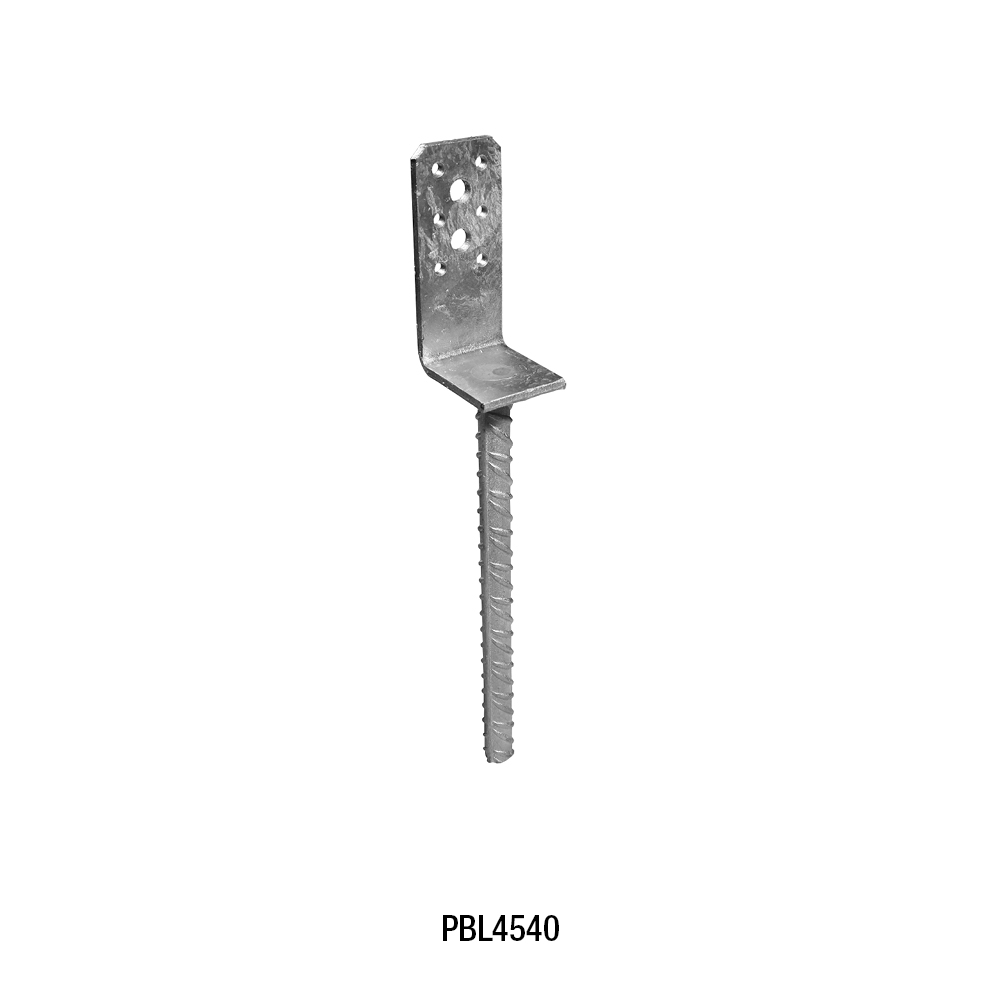

PBL4540
45
40
90
200
16
4
6
2
-
-
PBK60G
70
60
92
200
16
4
-
2
1
-
PBE60G
70
60
92
450
16
4
-
2
1
-

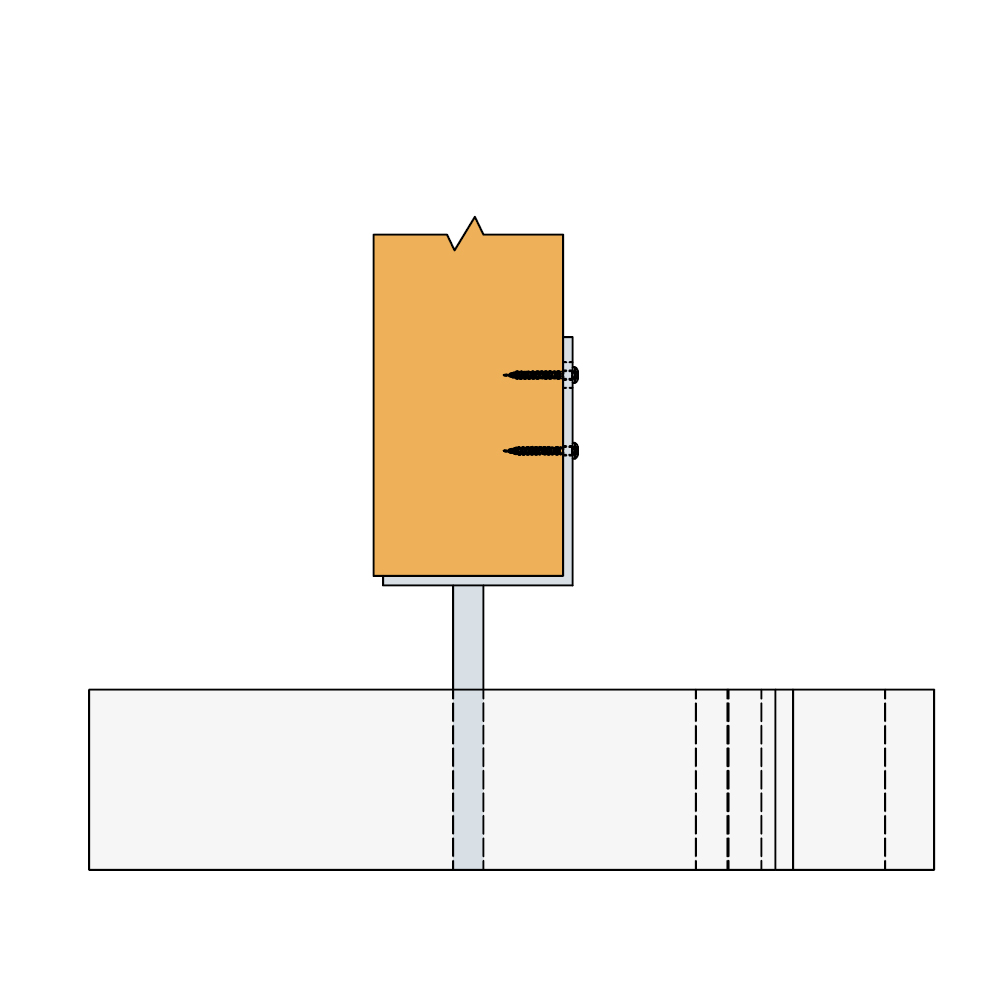

Asennus
Asennus
Kiinnittäminen
Pilari kiinnitetään kuumasinkityillä CNA4,0x40G-naulauslevynauloilla ja 8 mm:n PBK ja PBL-tyyppisillä kuumasinkityillä kuusiokantaruuveilla
PB: Vaakasuoran levyn ja betonin yläpinnan välinen etäisyys saa olla enintään 50 mm.
PBL: Vaakasuoran levyn ja betonin yläpinnan välinen etäisyys saa olla enintään 25 mm.
