Liittimet

PL-G

Pilarikenkä

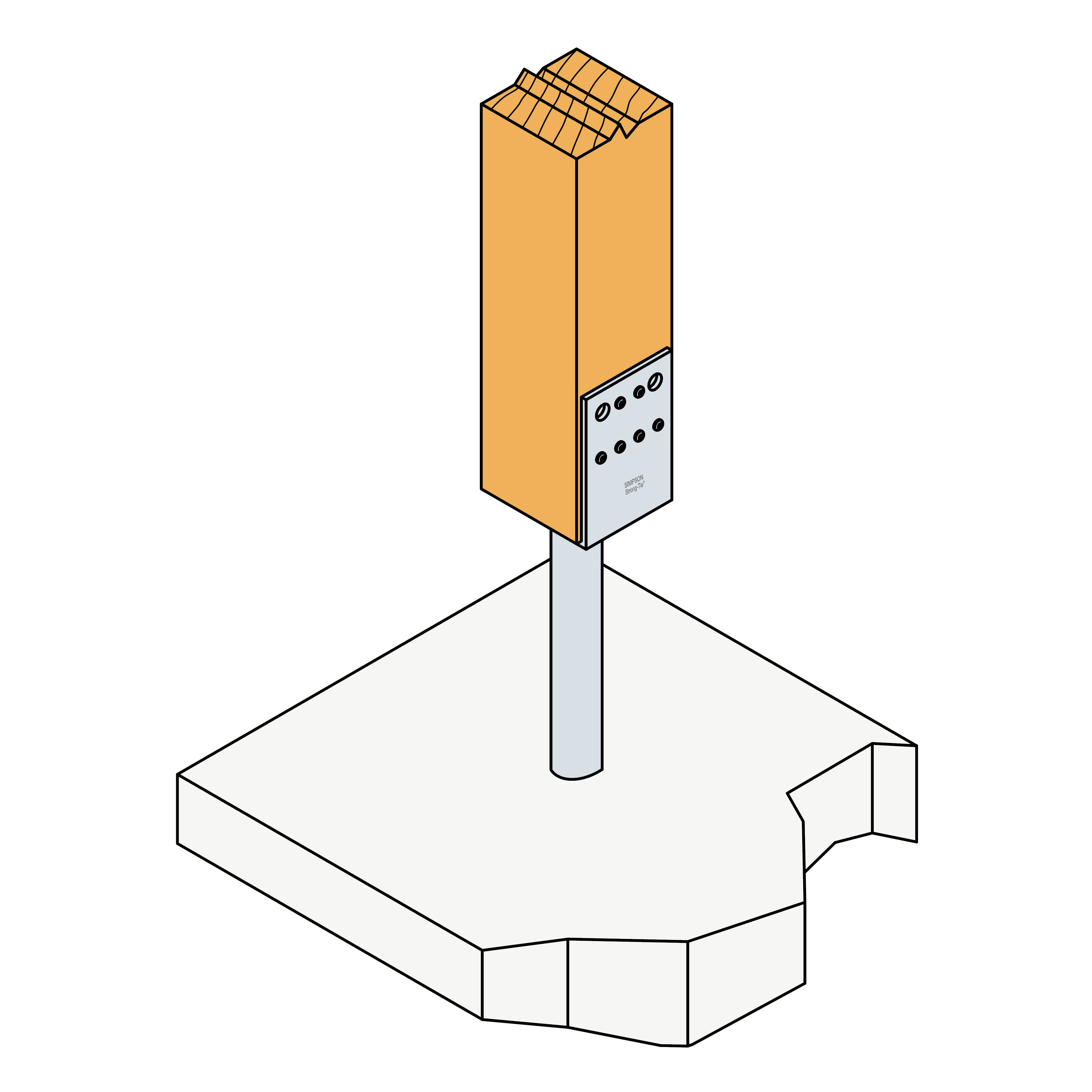

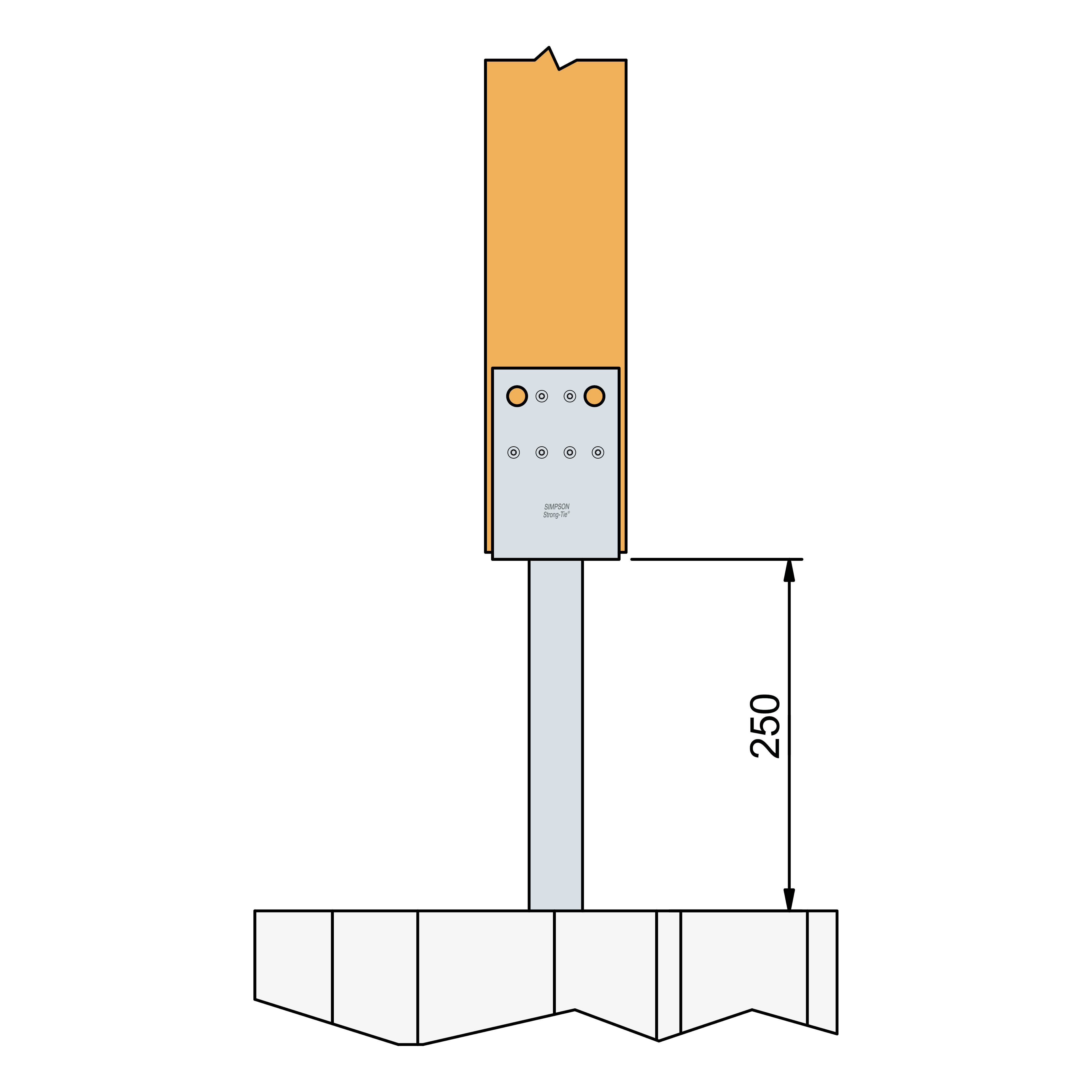

PL-pilarikengän putki valetaan betoniin. Pilarin pohjalevyn ja betonin yläpinnan välinen etäisyys saa olla enintään 250 mm.

Pilarikengät kestävät puristusta, vetoa ja vaakasuuntaista kuormitusta.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 3

Acier galvanisé à chaud

Outdoor

EPD

Saatavila Connector Selectorista

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Teräslevystä: Kuumasinkitty teräs S235JR, EN 10025 mukaan
Putket: S220JR EN10025:2004
Korroosiosuoja:
kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan

Hyödyt

Pilarikengät kantavat puristusta, vetoa ja vaakasuuntaista kuormitusta

Sovellus

Liitos

Puupilarit
Pilarikengän putki valetaan betoniin

Käyttökohteet

Käytetään pilareiden tukemiseen
Pilarikenkien käyttötarkoituksena on puupilarin alapään nostaminen irti betonista, mikä pienentää kapillaarisesti nousevan veden pilarille aiheuttamaa kosteusriskiä
Pilarikengät kantavat puristusta, vetoa ja vaakasuuntaista kuormitusta

Tekniset tiedot

Mitat

Viite	Mitat
	Muu	Mitat ja ominaisarvot[mm]								Ylälevyn reiät
	Paino[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	t[mm]	Pyöreä
	Paino[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	t[mm]	Ø5[mm]	Ø13.5
PL100/70G-B	2	100	70	126	70	70	500	38	5	8	4
PL100/90G	2.3	100	90	136	70	70	500	38	5	12	4
PL120/90G	2.3	120	90	126	70	70	500	38	5	12	4
PL140/90G	2.4	140	90	126	70	70	500	38	5	12	4

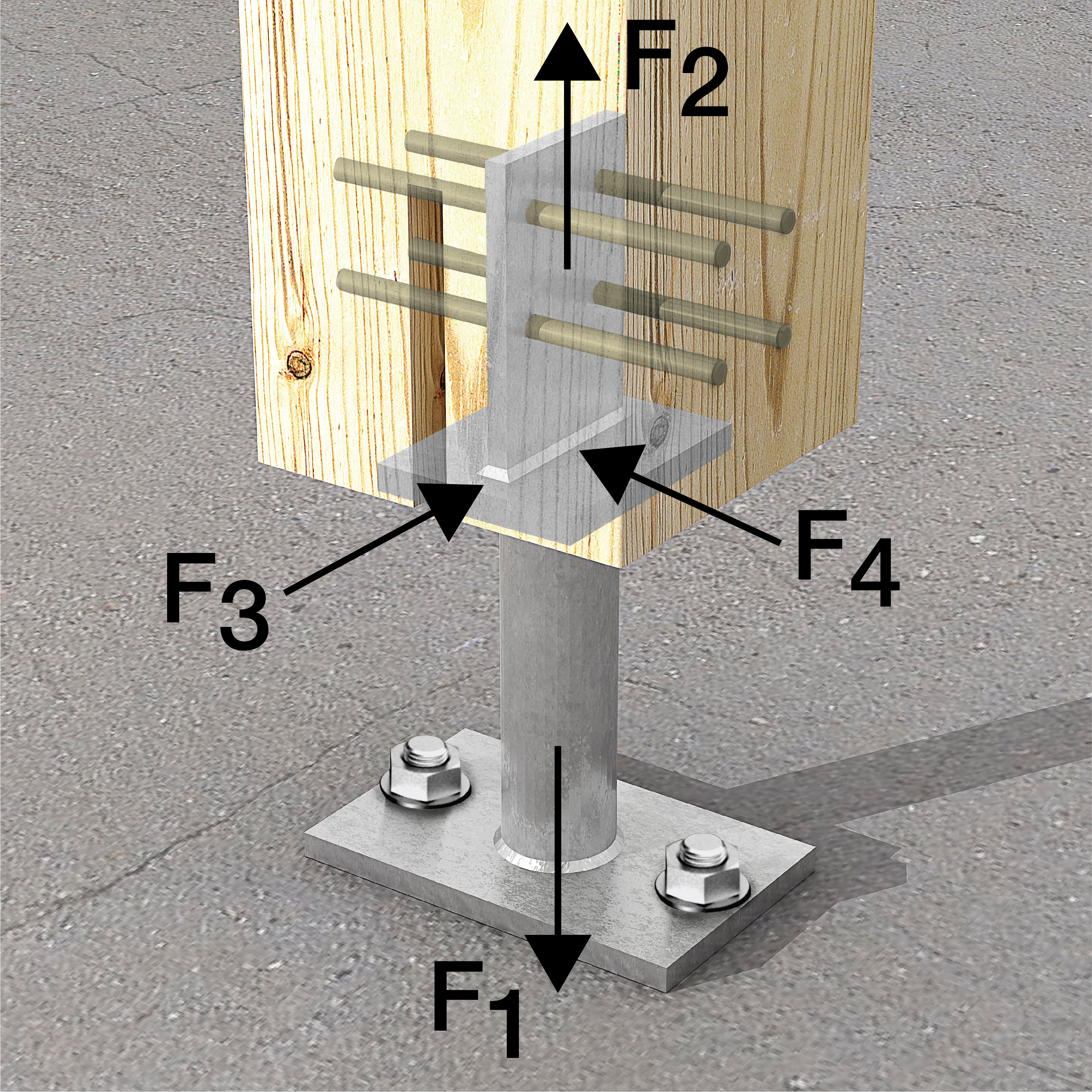

Kestävyyden ominaisarvot

Viite	Pilarikengän kapasiteetti
	Liitoskiinnikkeet		Kestävyyden ominaisarvot[kN]
	Pylväässä		R₁,ₖ	R₂,ₖ	R₃.ₖ	R₄.ₖ
	Määrä	Tyyppi	R₁,ₖ	R₂,ₖ	R₃.ₖ	R₄.ₖ
PL100/70G-B	8.0	CNA4.0x40	57.1/kmod	Min (18.4 ; 11.7/kmod)	2.8/kmod	3.5/kmod
PL100/90G	12.0	CNA4.0x40	57.1/kmod	Min (22.0 ; 15.1/kmod)	2.8/kmod	3.5/kmod
PL120/90G	12.0	CNA4.0x40	57.1/kmod	Min (19.0 ; 11.4/kmod)	2.8/kmod	3.5/kmod
PL140/90G	12.0	CNA4.0x40	57.1/kmod	9.2/kmod	2.8/kmod	3.5/kmod

Yhdistetty kuormitus:

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e07-0285-07.pdf

product.doc.history.none

Eurooppalainen tekninen arviointi (ETA)

eta-07-0285-2021-12-09.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD- ja BIM-kirjasto

ZIP-paketit

2D
2D DWG ZIP

3D/3D yksinkertaistettu
SAT ZIP
