Pilarikengät
PP

Pilarikenkä

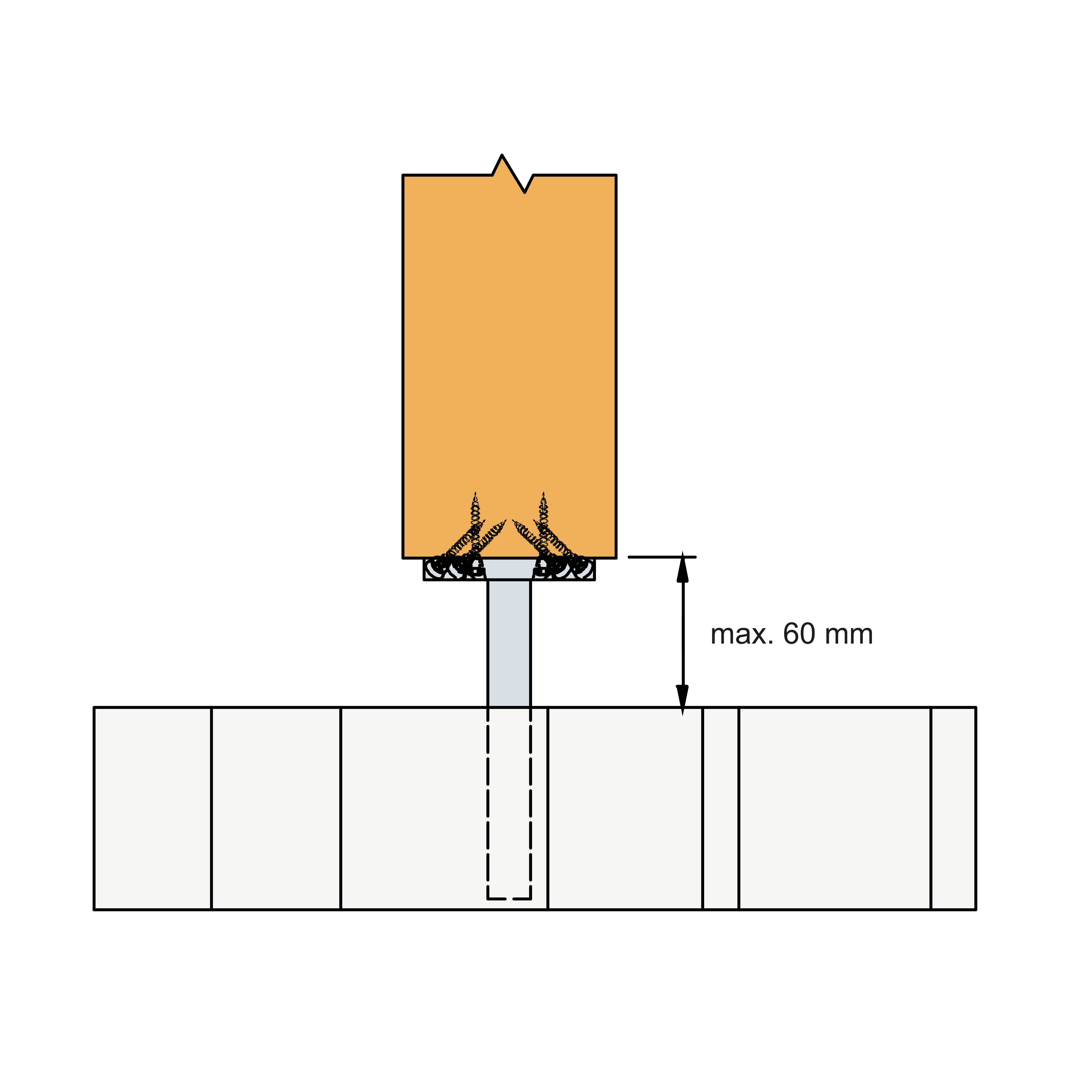

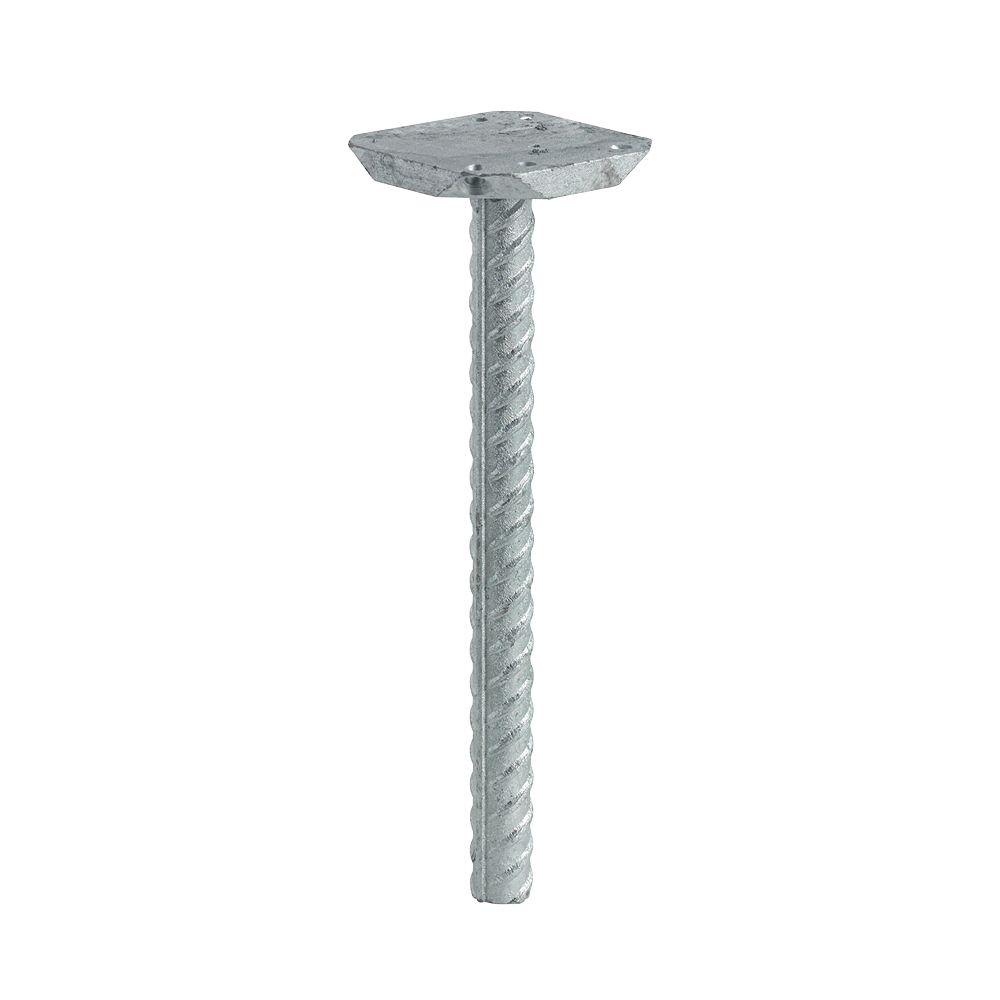

PP-pilarikenkiä käytetään tuettaessa leveydeltään tai läpimitaltaan vähintään 100 mm:n puupilareita. Pilarikengän harjaterästanko tai putki valetaan betoniin. Etäisyys pilarin pohjalevystä betonin yläpintaan ei saa olla suurempi kuin 60 mm PP-pilarikenkää.

Tekniset tiedot
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 3
Saatavila Connector Selectorista
PP main image.jpg

Tuotteen yksityiskohdat

Kuvat

PP inst. 1.jpg
PP installer.jpg

Ominaisuudet

Materiaali

  • Teräslaatu:
    Teräslevystä: Kuumasinkitty teräs S235JR, EN 10025 mukaan
    Levyosat: B550 BR+AC 10080:2006
  • Korroosiosuoja:
    kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan

Hyödyt

  • Pilarin alapää nousee irti betonista, mikä pienentää kapillaarisesti nousevan veden pilarille aiheuttamaa kosteusriskiä

Sovellus

Liitos

  • Puupilarit
  • Pilarikengän harjateräs valetaan betoniin

Käyttökohteet

  • Käytetään pilareiden tukemiseen esimerkiksi autokatoksissa, pergoloissa ja terasseilla
  • Pilarikenkien käyttötarkoituksena on puupilarin alapään nostaminen irti betonista, mikä pienentää kapillaarisesti nousevan veden pilarille aiheuttamaa kosteusriskiä

Tekniset tiedot

Mitat


Mitat

Tuotenro Mitat  [mm] Ylälevyn reiät
A B F G t Ø6,5
PP80G808026020106

Kestävyyden ominaisarvot

Tuotenro Liitoskiinnikkeet Kestävyyden ominaisarvot [kN]
Pylväässä R1.k R2.k R3.k = R4.k
Määrä Tyyppi
PP80G4Ø6.0x6031.6/kmod7.62.7

Suunnittelu: Päällekkäisyys on varmistettava: samanaikaisesti  F1 ja F3/F4



ja



ja



samanaikaisesti  F2 ja F3/F4





Asennus

Asennus

Kiinnittäminen

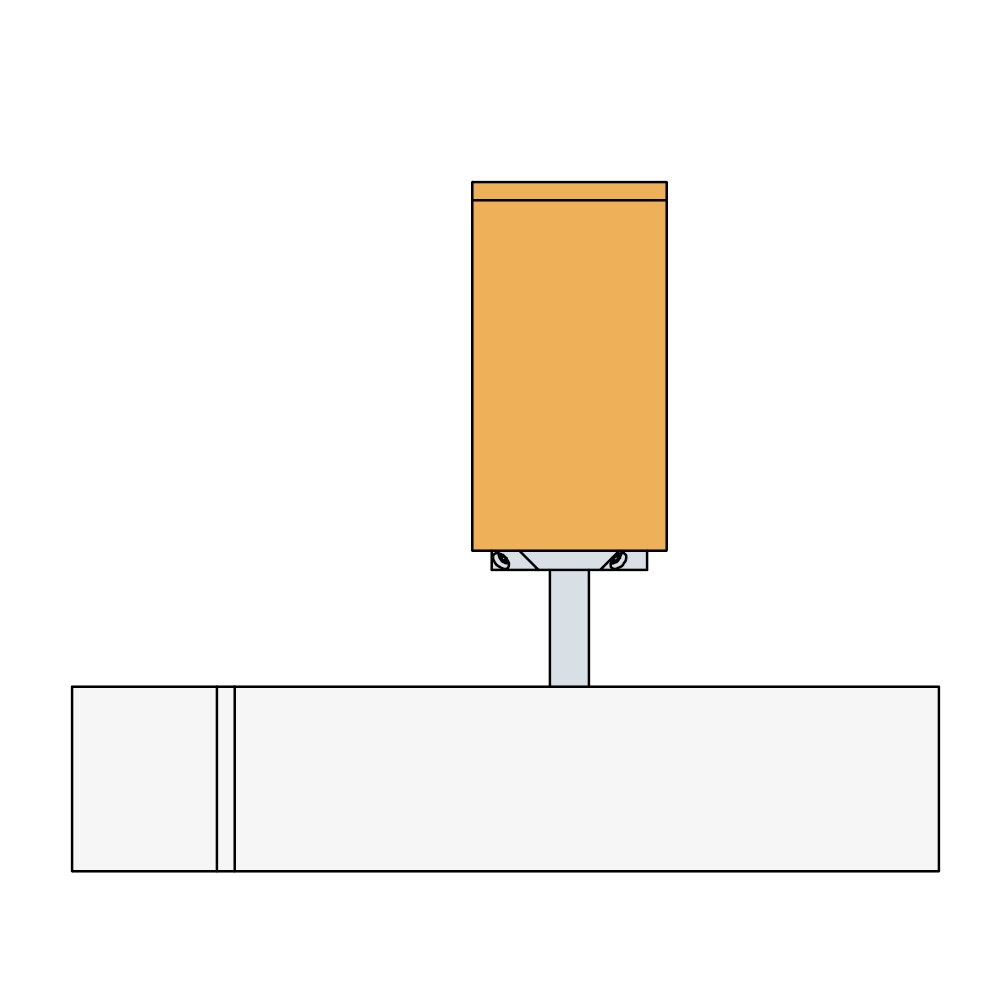

  • Pilarikenkä kiinnitetään pilarin pohjaan kahdella ruuvilla. Lisäksi se kiinnitetään neljällä täyskierteisellä 6,0x60 -puuruuvilla alle 45 asteen kulmaan
PP inst. 1.jpg
PP installer.jpg

Sertifiointi

Suorituskykyvakuutus (DoP)

uk-dop-e07-0285-07.pdf (119.89 KB)
uk-dop-e07-0285-06.pdf (118.42 KB)
uk-dop-e07-0285-issue-5.pdf (117.65 KB)
uk-dop-e07-0285-issue-4.pdf (117.96 KB)
uk-dop-e07-0285-issue-2.pdf (76.42 KB)
e3442fc0a0d50c71e44f42f67cf1b19c2bf63a58.pdf (75.79 KB)

Euroopan tekninen arviointi (ETA)

eta-07-0285-2021-12-09.pdf (8.11 MB)
eta070285-sst-pb-hd-r6-2018.pdf (8.84 MB)

Buy from Distributor

No items available.
