PPB
Pilarikenkä
PPB- tai PPS-pilarikenkiä käytetään puupilareiden tukemiseen. Pilarikenkien korkeutta voi säätää, eli ylä- ja alalevyn välinen etäisyys voi vaihdella. Korkeus saa kuitenkin olla enintään 75 mm käytettäessä PPB70- tai PPB75-pilarikenkiä ja enintään 100 mm käytettäessä PPB80- tai PPS80-pilarikenkiä.
Pilarikengät kestävät vain puristuskuormitusta, ei vetokuormitusta.

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 3
EPD

Acier galvanisé à chaud

Outdoor
PPB_SSTBP_homepage_NO_no
Tuotteen yksityiskohdat
Ominaisuudet
Materiaali
- Teräslaatu:
Teräslevystä: Kuumasinkitty teräs S235JR, EN 10025 mukaan
Kierretangot: S355JO EN10025:2004 - Korroosiosuoja:
kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan
Hyödyt
- Pilarikenkien korkeutta voi säätää
- Pilarikengät voivat kantaa vain puristusta
Sovellus
Liitos

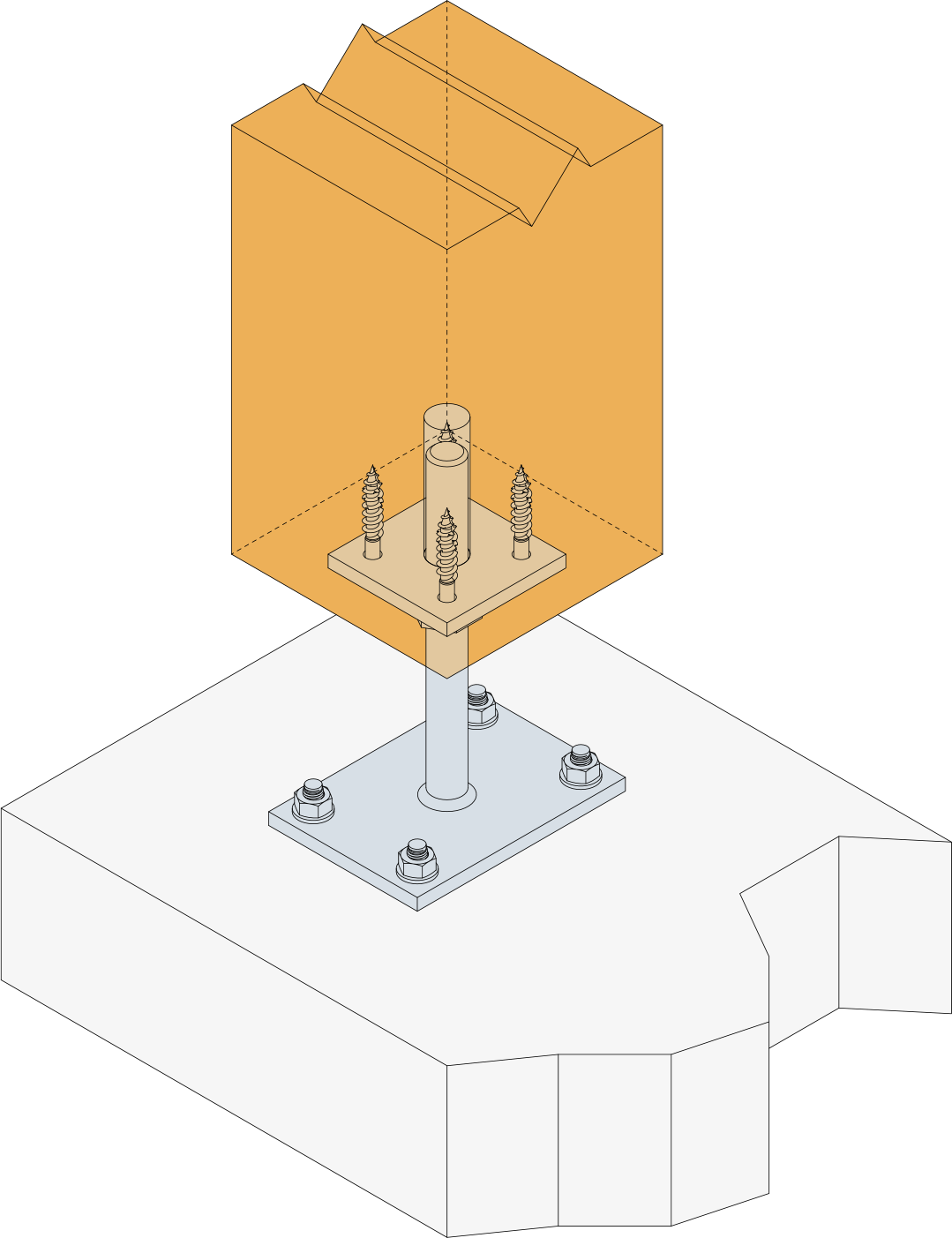

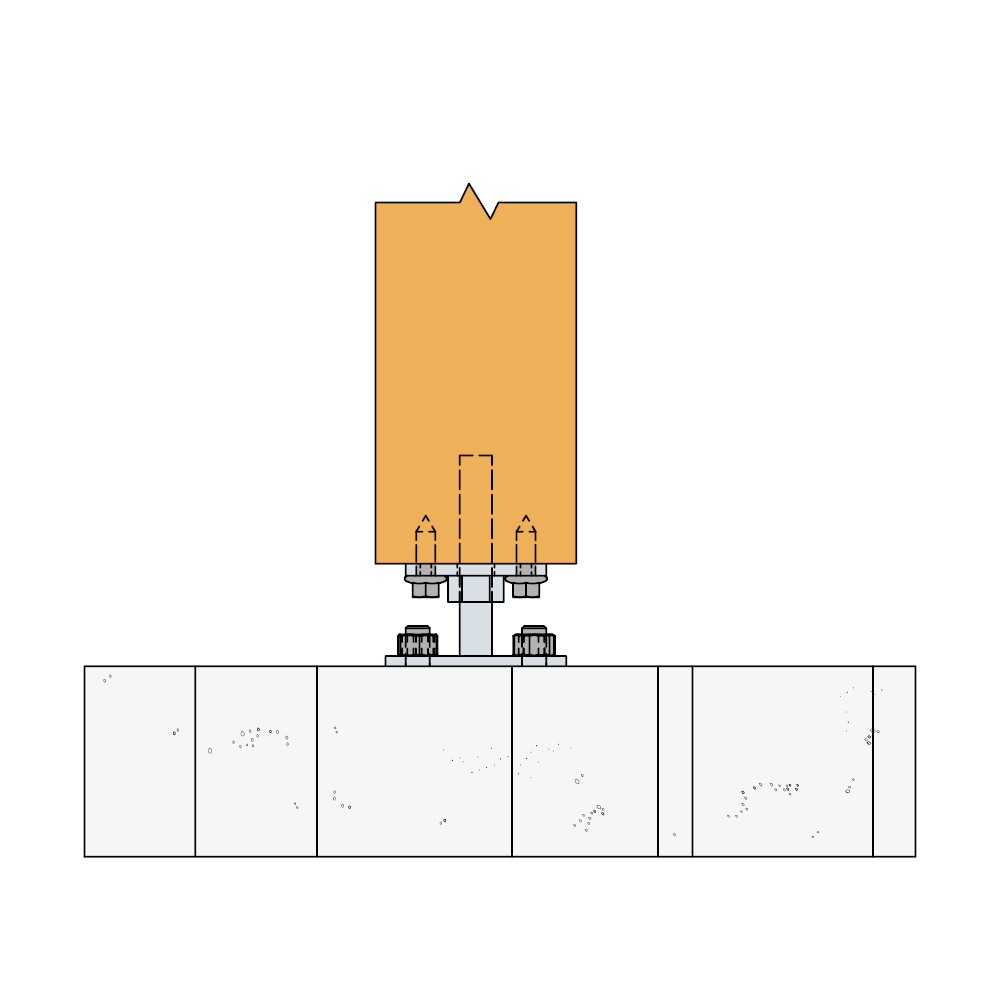

- PPB-pilarikengät kiinnitetään betoniin neljällä M10-pultilla. Pilarin pohjaan tehdään reikä M20-kierretankoa varten
Käyttökohteet

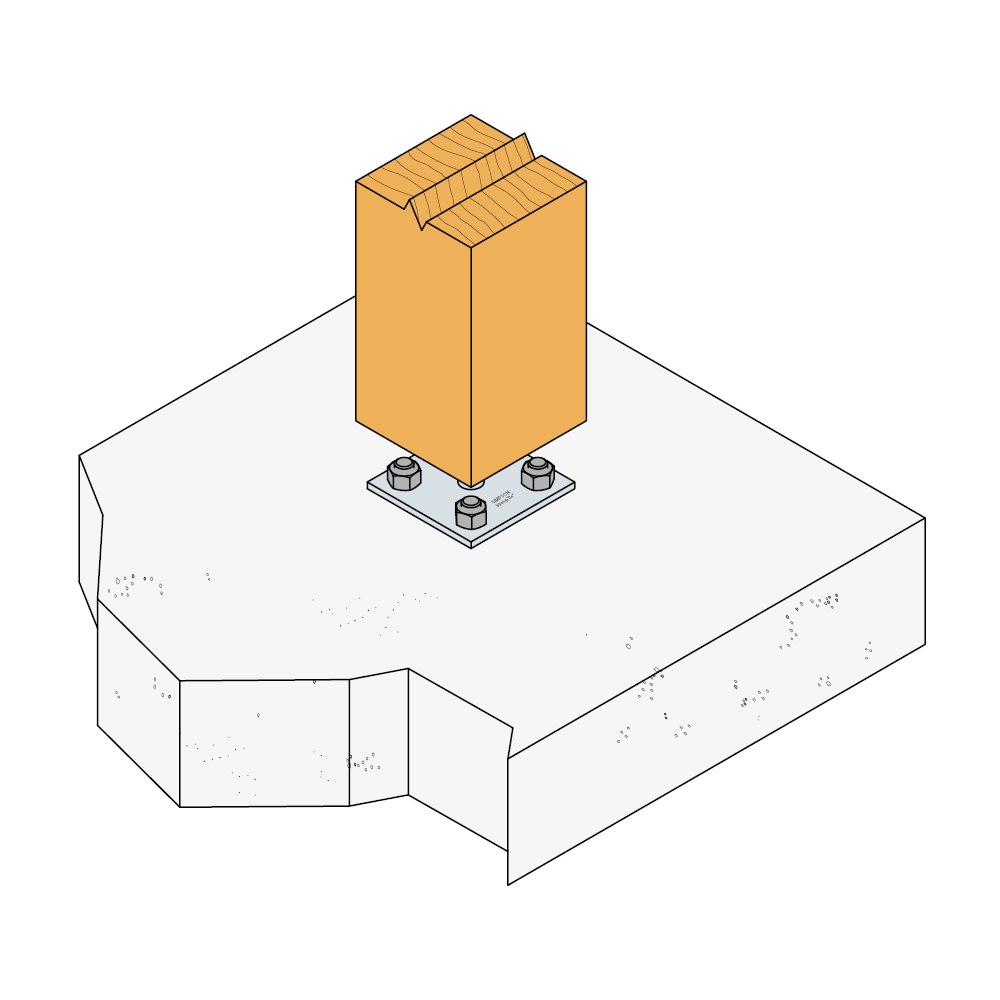

- Käytetään pilarirakenteiden tukemiseen, kun halutaan mahdollisuus pienehköön korkeussäätöön
Tekniset tiedot
Mitat
| Viite | Mitat | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Ylälevyn reiät | Pohjalevyn reiät | ||||||||||||
| Mutterien lukumäärä | Kpl/laatikko | Paino[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | G[mm] | F[mm] | t₂[mm] | Pyöreä | Pyöreä | ||
| Ø5,5 | Bolts[mm] | Ø12[mm] | |||||||||||||
| PPB70G-R | 1 | 10 | 0.65 | 70 | 70 | 30-75 | 90 | 90 | 30-100 | 16 | 6 | 5 | 2 | - | 4 |
| PPB75G | 1 | 20 | 0.91 | 80 | 80 | 22-67 | 90 | 90 | 30-90 | 20 | 8 | 5 | - | 4 | 4 |
| PPB80G | 2 | 10 | 1.9 | 80 | 80 | 58-158 | 140 | 100 | 50-192 | 20 | 8 | 8 | - | 4 | 4 |
Kestävyyden ominaisarvot
| Viite | Pilarikengän kapasiteetti | |||||
|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-betoni liitos | ||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot[kN] | |||||
| Pylväässä | Betonissa | R1,k (2)[kN] | ||||
| Määrä | Tyyppi | Määrä | Tyyppi | 0 < F ≤ 100 | 100 < F ≤ 190 | |
| PPB70G-R | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | - |
| PPB75G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | - |
| PPB80G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | min (88.3 ; 57.9/kmod) |

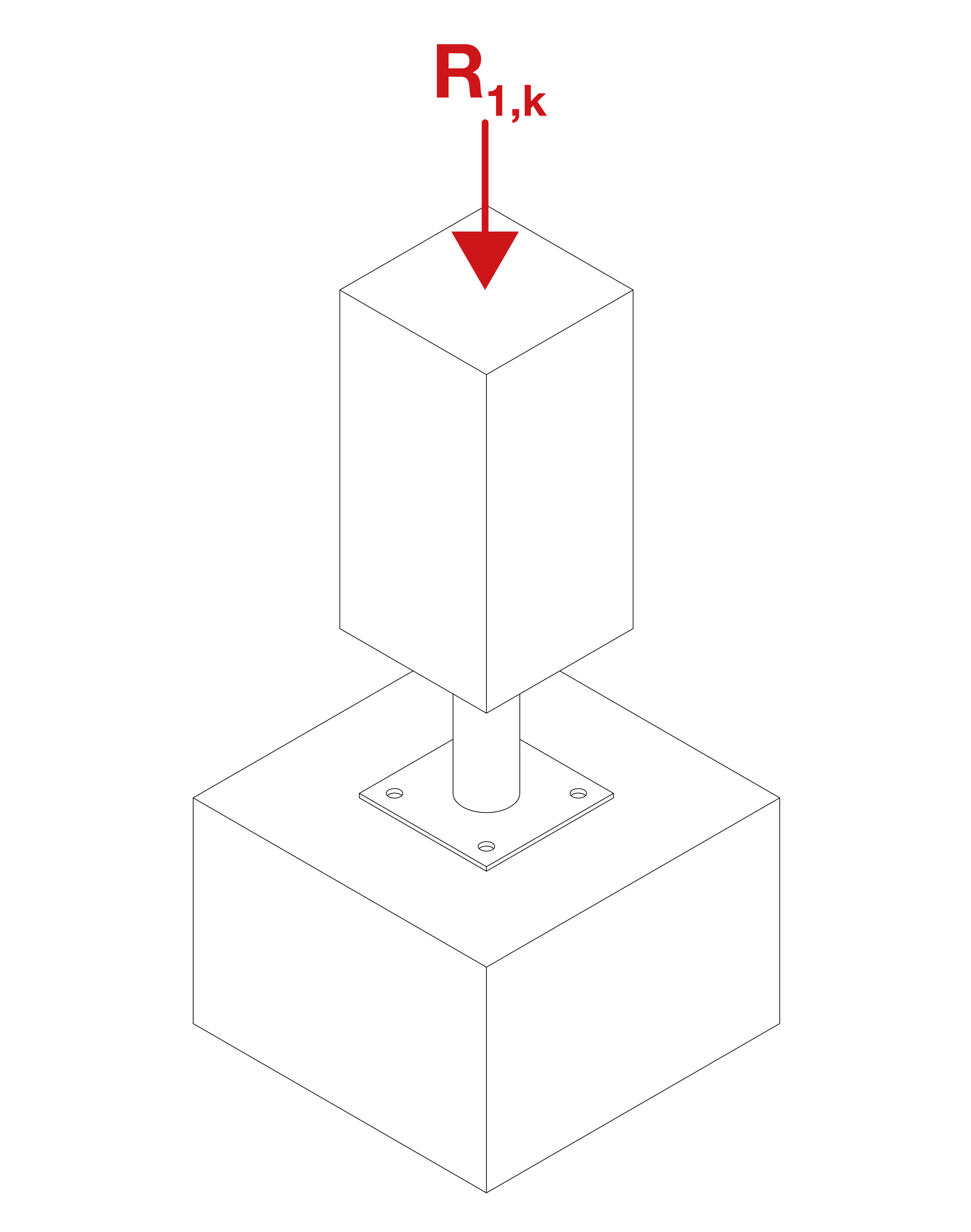

Yhdistetty kuormitus:
Asennus
Sertifiointi
