Pylväsjalat ja suojukset
PPS-G

Pilarikenkä

PPS-pilarikenkiä käytetään puupilareiden tukemiseen. Pilarikenkien korkeutta voi säätää, eli ylä- ja alalevyn välinen etäisyys voi vaihdella. Korkeus saa kuitenkin olla enintään 100 mm käytettäessä.

Pilarikengät kestävät vain puristuskuormitusta, ei vetokuormitusta.

Tekniset tiedot
CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
EPD
EPD
Käyttöluokka 3
Käyttöluokka 3
Saatavila Connector Selectorista
Saatavila Connector Selectorista

Tuotteen yksityiskohdat

Kuvat

PPS80 install.jpg

Ominaisuudet

Materiaali

  • Teräslaatu:
    Teräslevystä: Kuumasinkitty teräs S235JR, EN 10025 mukaan
    Kierretangot: S355JO EN10025:2004
  • Korroosiosuoja:
    kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan

Hyödyt

  • Pilarikenkien korkeutta voi säätää
  • Pilarikengät voivat kantaa vain puristusta

Sovellus

Liitos

  • PPS-pilarikengän kierretanko valetaan betoniin
  • Pilarikengän putki valetaan betoniin

Käyttökohteet

  • Käytetään pilarirakenteiden tukemiseen, kun halutaan mahdollisuus pienehköön korkeussäätöön

Tekniset tiedot

Mitat

Mitat

Mitat
Mitat
ViiteMitat
MuuMitat ja ominaisarvot[mm]Ylälevyn reiät
Kpl/laatikkoPaino[kg]A[mm]B[mm]F[mm]G[mm]t[mm]Pyöreä
Bolts[mm]
PPS80G101.280803502084

Kestävyyden ominaisarvot

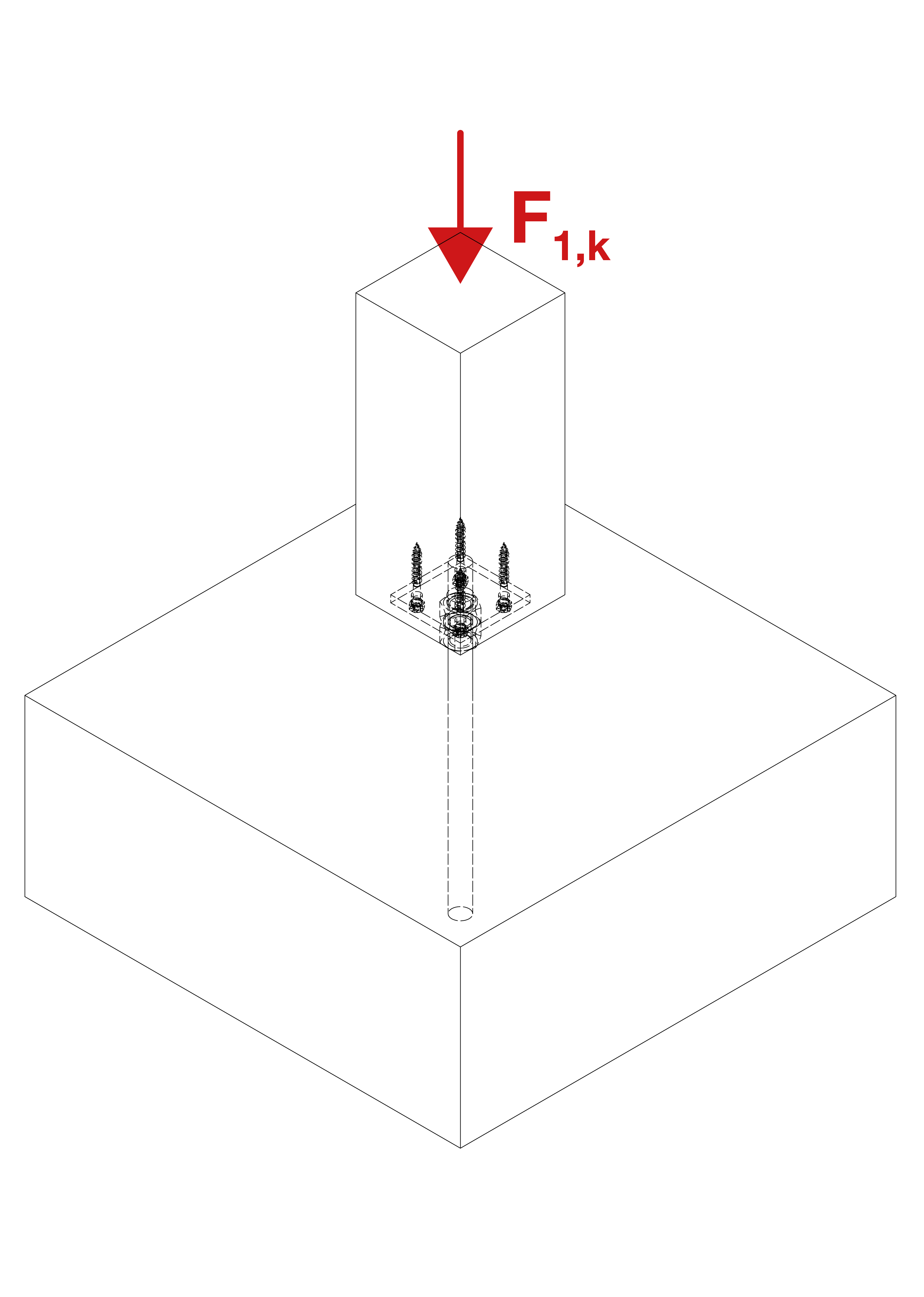

ViitePilarikengän kapasiteetti
Kestävyyden ominaisarvot - Puu-betoni liitos
LiitoskiinnikkeetKestävyyden ominaisarvot[kN]
PylväässäR₁,ₖ
MääräTyyppiBetoni
C16/20C20/25
PPS80G4Ø840.0/kmod49.5/kmod

The embending length shall be min. 200 mm, the distance between surface of concrete and lower side of the post shall be max. 100 mm.

Asennus

Asennus

Kiinnittäminen

  • PPS-pilarikengän terästanko valetaan betoniin vähintään 200 mm:n syvyyteen

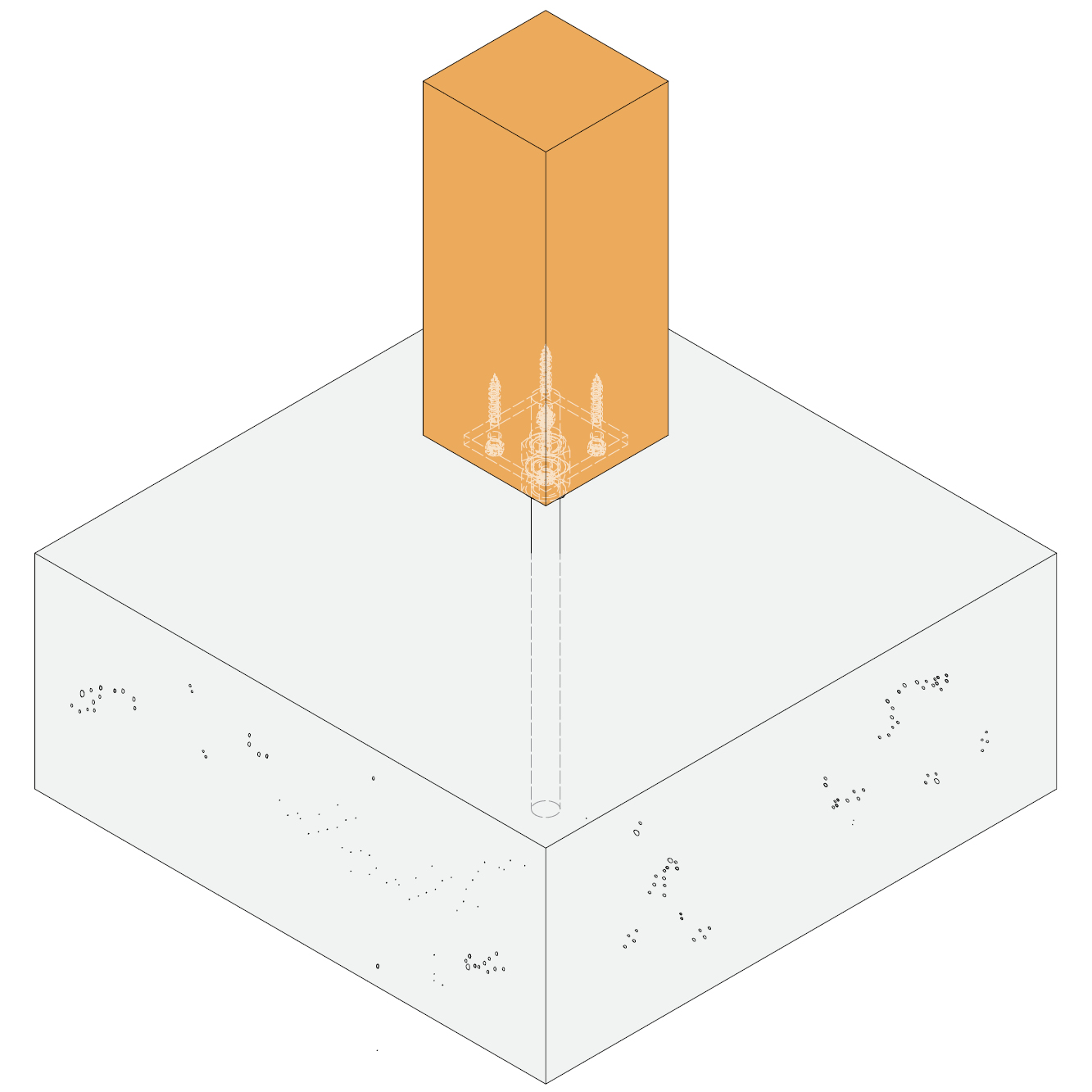

PPS80 install.jpg

Sertifiointi

Suoritustasoilmoitus (DoP)

uk-dop-e07-0285-07.pdf
product.doc.history.none

Eurooppalainen tekninen arviointi (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
